Miksi TP4056 on täydellinen 18650 -paristojen lataamiseen

TP4056-moduuli on yksinkertainen ja luotettava ratkaisu yksisoluisen litium-ion-akkujen lataamiseen.Se varmistaa turvallisen latauksen vakiovirta- ja jännitemenetelmillä, mikä tekee siitä sopivan monille kannettaville laitteille.Ominaisuuksien, kuten automaattisen latauksen päättymisen ja ylikuormitussuojauksen kanssa, se on helppokäyttöinen moduuli päivittäisiin sovelluksiin.

Luettelo

Johdanto TP4056: een

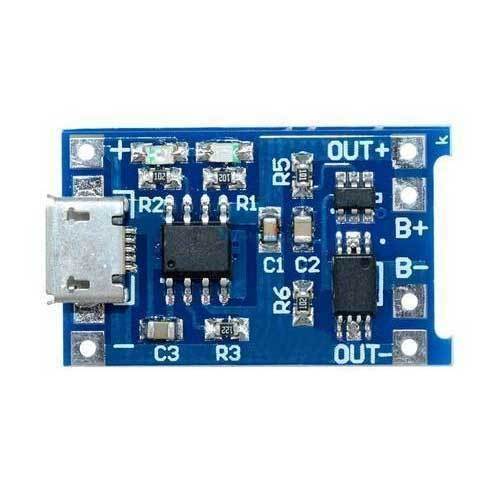

Se TP4056 Moduuli on kompakti ja tehokas laite, joka on suunniteltu litimi-ion-akkujen lataamiseen.Se tukee yksisoluisia akkuja ja toimii kahdella latausmenetelmällä: vakiovirta- ja vakiojännite.Tämä yhdistelmä varmistaa, että akku ladataan turvallisesti ja tehokkaasti.Esiasetetulla varausjännitteellä 4,2 volttia TP4056 soveltuu hyvin litium-ioni-akkujen erityisvaatimusten käsittelemiseen.

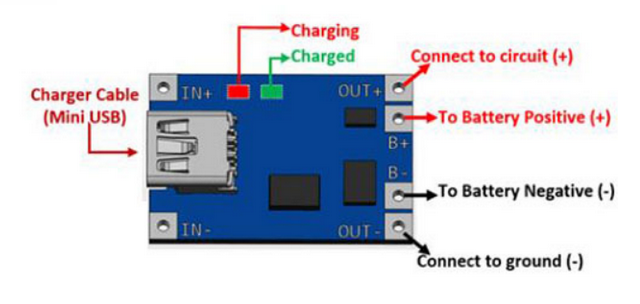

TP4056 -nastakokoonpano

TP4056 PIN -kuvaus

Ei:	Nimeä	Kuvaus
1	Ulos +	Nämä nastat tuottavat positiivisen jännitteen parusta.Se tulisi kytkeä piiriin, jonka on virtalähde akku
2	B +	Tulostaa positiivisen jännitteen USB -kaapelista lataamaan akkuun.Se tulisi kytkeä akun positiiviseen
3	B -	Tulostaa USB -kaapelin negatiivisen jännitteen akun lataamiseen.Se tulisi kytkeä akun negatiiviseen
4	Ulkona -	Tämä PIN -koodi tuottaa negatiivisen jännitteen akun.Se tulisi kytkeä piirin maahan, joka on saatettava virtaan akun kautta
5	In +	Pitäisi tarjota +5 V, sitä voidaan käyttää, jos latauskaapelia ei ole käytettävissä
6	Sisään-	Pitäisi tarjota +5 V: n syöttö
7	LED Red	Tämä LED käynnistyy, kun akku latautuu
8	Vihreä	Tämä LED käynnistyy sen jälkeen, kun akku on täysin ladattu

TP4056 Tekniset tekniset tiedot

Tekniset eritelmät, ominaisuudet, ominaisuudet ja komponentit, joissa TPOWER TP4056: n vertailukelpoiset eritelmät.

Tyyppi	Parametri
Paketti / kotelo	ESOP-8
Pakkaus	Nauha ja kela (TR)
ROHS -tila	ROHS

TP4056 Ominaisuudet ja edut

Turvallinen lataus ja purkaminen

TP4056 on suunniteltu lataamaan ja purkamaan litiumparistoja turvallisuutta ajatellen.Se varmistaa, että akku toimii turvallisissa rajoissa, estäen vaurioita tai väärinkäytöksiä.Tämä ominaisuus tekee siitä luotettavan jokapäiväiseen käyttöön herkkien litiumsolujen kanssa.

Yhteensopiva 18650: n ja muiden 3,7 V: n paristojen kanssa

Tämä moduuli toimii saumattomasti 18650 solujen ja muiden akkujen kanssa, joiden nimellisarvo on 3,7 volttia.Sen sopeutumiskyky tekee siitä valinnan erilaisille sovelluksille, etenkin yleisesti käytetyille litium-ioni-akkuille.

Säädettävä latausvirta

Latausvirta asetetaan oletuksena 1A: ksi, mutta sitä voidaan tarvittaessa säätää.Tämän joustavuuden avulla voit mukauttaa latausprosessia akun vaatimuksista riippuen.

Tulojännitealue on 4,5 V - 5,5 V

Moduuli hyväksyy tulojännitteet välillä 4,5 V - 5,5 V, mikä tekee siitä helpon virran käyttämällä tavallisia USB -portteja tai muita yhteensopivia virtalähteitä.Tämä alue lisää mukavuutta ja monipuolisuutta asettaessasi latauspiiriä.

Täysi latausjännite 4,2 V

Esiasetetulla latausjännitteellä 4,2 V, moduuli varmistaa, että akku ladataan optimaalisesti.Tämä arvo kohdistuu litium-ioni-akkujen standardiin, mikä varmistaa tehokkaan ja tehokkaan latauksen joka kerta.

Suoja ylikuormitukselta ja ylikuormitukselta

Akun keston pidentämiseksi ja ongelmien estämiseksi TP4056 sisältää suojatoimenpiteet ylikuormitusta ja ylikuormitusta vastaan.Tämä ominaisuus lisää luotettavuutta, koska se auttaa ylläpitämään akun terveyttä ajan myötä.

Ei käänteistä napaisuussuojaa

Vaikka moduuli on täynnä ominaisuuksia, se ei sisällä käänteistä napaisuussuojaa.Tämä tarkoittaa, että sinun on tarkistettava yhteydet kaksinkertaisesti ennen virran käyttämistä mahdollisten vaurioiden välttämiseksi.Asennuksen aikana asianmukaisella huolella tämä ominaisuus ei ole haitta.

Vastaavat komponentit TP4056

Olla TP4056A (vain lataus)

Olla TP541

TP4056: n sovellukset

Aurinkolaturit

TP4056 on täydellinen aurinkoenergian latausasetuksiin, jolloin voit valjastaa aurinkoenergiaa litisiparistojen lataamiseen.Se toimii tehokkaasti aurinkopaneelien kanssa, mikä tekee siitä ihanteellisen ruudukkoprojekteihin tai ympäristöystävällisiin energiaratkaisuihin.

Digitaalikamerat

Litium-ion-akut virtaavat useimmat digitaalikamerat, ja TP4056 varmistaa, että ne ladataan turvallisesti ja tehokkaasti.Tämä moduuli voi auttaa pitämään kamerasi valmiina käytettäväksi huolehtimatta akun ylikuormittamisesta tai vahingoittamisesta.

Kannettavat kodinkoneet

Monet kannettavat laitteet, kuten kädessä pidettävä tuulettimet tai LED-valot, luottavat litium-ion-akkuihin.TP4056 auttaa lataamaan nämä laitteet varmistaen, että ne pysyvät toiminnassa päivittäisissä tehtävissä tai hätätilanteissa.

Matkapuhelimet ja tabletit

Tämä moduuli tukee puhelimissa ja tablet -laitteissa käytettyjen akkujen lataamista.Korjaatko laitetta tai luot mukautettua latausasemaa, TP4056 tarjoaa luotettavan ja suoraviivaisen ratkaisun.

Litiumsolujen lataaminen ja purkaminen

TP4056 pystyy käsittelemään sekä latausta että purkamista litiumsoluja.Tämä monipuolisuus tekee siitä käytännöllisen valinnan sovelluksille, joissa akkuja ladataan ja käytetään usein.

Yleisesti käytetty 18650 Li-ion-akkuun

TP4056 -parit poikkeuksellisen hyvin 18650 paristolla, joita käytetään laajasti sähköpankeissa, taskulamppuissa ja muissa laitteissa.Sen yhteensopivuus varmistaa, että nämä suositut paristot käyttävät projektit ovat turvallisia ja tehokkaita.

Valtapankit

Power Banks luottaa usein litium-ionisoluihin, ja TP4056 on luotettava vaihtoehto heidän lataustarpeidensa hallitsemiseksi.Ominaisuuksillaan se voi auttaa pidentämään sähköpankeissa käytettyjen akkujen elinkaarta.

Käytetään 5 V: n tehosterokolla Arduino -hankkeiden virtaan

Yhdistettynä 5 V: n tehostimeen TP4056: sta tulee erinomainen valinta Arduino-pohjaisiin projekteihin.Sen avulla voit ladata akun ja käyttää sitä vakaana virtalähteenä mikrokontrollerillesi ja muille komponenteillesi, varmistaen DIY -elektroniikan johdonmukaisen toiminnan.

TP4056: n tyypilliset piirisovellukset

TP4056 -moduuli on suunniteltu tarjoamaan oletuksena latausvirta 1a.Jos sovelluksesi vaatii kuitenkin erilaisen virrantason, voit muokata sitä muuttamalla vastusmerkittyjä RPROG (R3 moduulissa).Tämä antaa sinulle joustavuuden säätää latausprosessia erityistarpeidesi mukaan.Saat yksityiskohtaisempia ohjeita tästä, voit viitata TP4056: n tiedot.

Kun litium -akku on ladattu kokonaan, moduuli lakkaa lataamasta automaattisesti.Tässä vaiheessa punainen LED -merkkivalo sammuu ja vihreä LED syttyy, mikä merkitsee, että akku on täysin ladattu ja käyttövalmis.Tämän visuaalisen indikaattorin on helppo seurata latausprosessia ilman lisätyökaluja.

Moduuli on myös suunniteltu liittämään ladattu akku piiriin tai kuormitukseen, joka on saatettava virtaan.Kun akku virtaa kuormaa, moduuli tarkkailee jatkuvasti jännitettä.Jos akun jännite putoaa alle 3,7 V: n, moduuli katkaisee akun kuormasta.Tämä ominaisuus auttaa suojaamaan akkua ylikuormitukselta, mikä voi vaikuttaa sen suorituskykyyn tai pitkäikäisyyteen.Prosessi on saumaton, jolloin piirisi voi toimia turvallisesti ja tehokkaasti.

Sopivat käyttötapaukset TP4056: lle

Se on ihanteellinen 18650 solun ja muiden 3,7 V: n paristojen lataamiseen, koska sen kyky toimittaa 4,2 V.Koska se vaatii vain muutamia ulkoisia komponentteja, sitä voidaan käyttää kannettavissa sovelluksissa.Matkapuhelimet, tablettit, kannettavat tietokoneet, kamerat, sähköpankit ja monet muut elektroniset välineet kuluttavat akkuja;Siksi tätä moduulia käytetään niiden lataamiseen.Tätä moduulia voidaan hyödyntää myös USB -portilla ja seinäsovittimella.

Ohjeet TP4056: n käyttämiseen

TP4056-moduulia saavat 5 V: n syöttömikot mikro-USB-kaapelista tai IN+: n ja juotostyynyjen.Jotta laturi lataisi oikein liitetyn akun oikein, vähintään 1A -virta on välttämätön.Kytke B +- ja B-liitännät soluun, jonka haluat ladata.Akun virta syötetään OUT+: n ja ulkona.Seurauksena on, että jos käytät kuormaa, voit kiinnittää sen näihin kahteen tyynyyn.Mutta muista irrottaa kuorma moduulista, jos lataat solua.

TP4056: n mitat
