Kuinka Max232 yksinkertaistaa RS-232-viestintää?

Max232 on laajalti käytetty IC, joka mahdollistaa tiedonsiirron laitteiden välillä, joilla on erilaiset logiikkatasot, kuten mikrokontrollerit ja RS-232-laitteet.Se toimii tehokkaasti 5 voltin syöttöllä ja yksinkertaistaa tiedonsiirtoa muuntamalla TTL RS-232-signaaleiksi.Tämä artikkeli tarjoaa täydellisen oppaan sen ominaisuuksiin, sovelluksiin ja käyttöön.

Luettelo

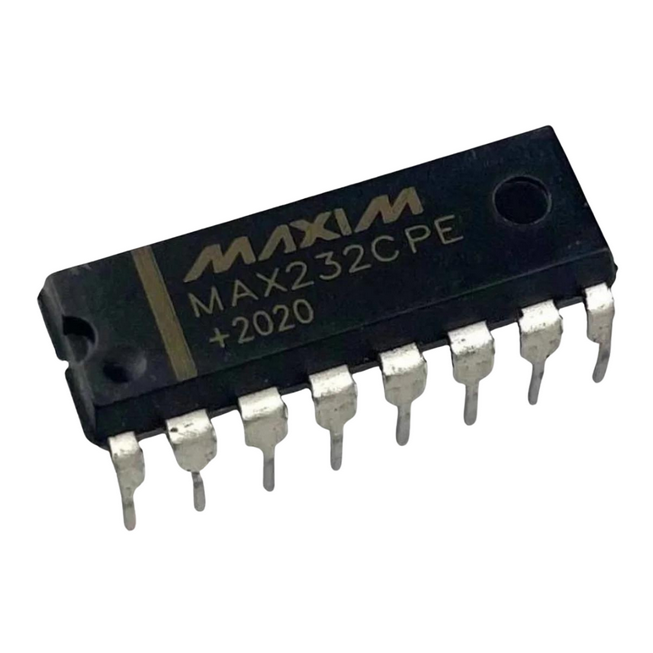

Max232 Yleiskatsaus

Se Max232 on kaksoisohjaimen ja vastaanottimen IC, joka on suunniteltu muuntamaan TTL-logiikkatasot RS-232-yhteensopiviksi tasoiksi.Se käyttää kapasitiivista jännitegeneraattoria tämän muuntamisen saavuttamiseen samalla kun se toimii yhdellä 5 voltin virtalähteellä.Tätä IC: tä käytetään yleisesti sovelluksissa, jotka vaativat viestintää mikrokontrollerien ja RS-232-laitteiden välillä.Tässä artikkelissa opit sen PIN -kokoonpanosta, ominaisuuksista, sovelluksista ja muusta ymmärtääksesi sen toiminnallisuutta ja käyttöä.

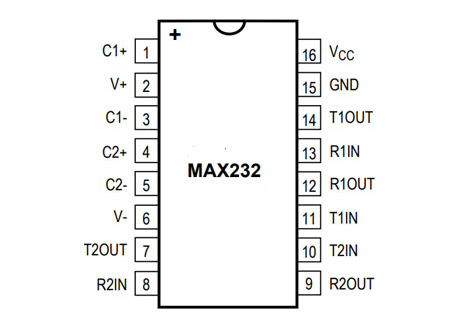

Max232 -nastainen asettelu

Max232 -nastakuvaus

Pinanumero	Nimeä	Kuvaus
1	C1 +	Yhdistää ensimmäisen kondensaattorin positiiviseen päähän
2	V+	Muodostaa yhteyden toiseen päähän kondensaattori ja muu pää on maadoitettu
3	C1 -	Yhdistää ensimmäisen kondensaattorin negatiiviseen päähän
4	C2+	Yhdistää toisen kondensaattorin positiiviseen päähän
5	C2-	Yhdistää toisen kondensaattorin negatiiviseen päähän
6	V-	Yhdistä kondensaattorin toiseen päähän ja toinen pää on maadoitettu
7	T2 ulos	Toisen muuntimen moduulin siirtotappi RS232 -kaapelille
8	R2	Toisen muuntimen moduulin vastaanottotappi RS232 -kaapelille
9	R2 ulos	Toisen muuntimen moduulin vastaanottotappi mikrokontrollerille (RX)
10	T2	Toisen muuntimen moduulin siirtotappi mikrokontrollerille (TX)
11	T1 sisään	Ensimmäisen muuntimen moduulin siirtotappi mikrokontrollerille (TX)
12	R1 ulos	Ensimmäisen muuntimen moduulin vastaanottotappi mikrokontrollerille (RX)
13	R1	Ensimmäisen muuntimen moduulin vastaanottotappi RS232 -kaapelille
14	T1 ulos	Ensimmäisen muuntimen moduulin siirtotappi RS232 -kaapelille
15	Pohja	Yhdistää piirin maahan
16	VCC	Yhdistetään syöttöjännitteeseen tyypillisesti +5 V

Max232 CAD -malli

Max232 -symboli

Max232 Jalanjälki

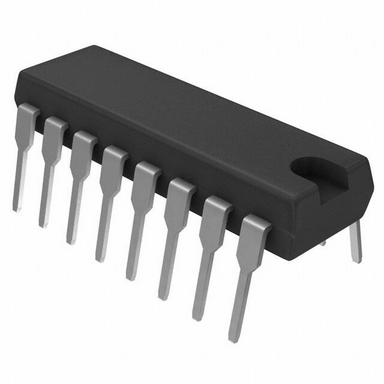

Max232 3D -malli

Max232 -eritelmät

Tekniset eritelmät, ominaisuudet, ominaisuudet ja komponentit, joissa on vertailukelpoiset tekniset tiedot Texas Instruments Max232

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 2 päivää sitten)
Tehtaan läpimenoaika	6 viikkoa
Asentaa	Reiän läpi
Asennustyyppi	Reiän läpi
Paketti / kotelo	16-dip (0,300, 7,62 mm)
Nastat	16
Paino	955,690774mg
I/OS: n lukumäärä	8
Käyttölämpötila	-40 ° C ~ 85 ° C
Pakkaus	Putki
JESD-609-koodi	E4
Pbfree -koodi	Kyllä
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	16
ECCN -koodi	Ear99
Tyyppi	Lähetin -vastaanotin
Terminaalipinta	Nikkeli/palladium/kulta (ni/pd/au)
Jännite - Syöttö	4,5 V ~ 5,5 V
Terminaalin sijainti	Kaksois-
Toimintojen lukumäärä	2
Toimitusjännite	5V
Perusosanumero	Max232
Nastaluku	16
Toimitusjännite	5V
Virtalähteet	5V
Rajapinta	RS-232
Nimellinen toimitusvirta	10maa
Etenemisviive	500 ns
Logiikkatoiminto	Lähetin -vastaanotin
Tiedonsiirto	250 kbps
Differentiaalilähtö	EI
Tulosten napaisuus	Käänteinen
Protokolla	Rs232
Syöttöominaisuudet	Schmitt laukaista
Kuljettajien/vastaanottimien lukumäärä	2/2
Vastaanottimen bittien lukumäärä	2
Dupleksi	Koko
Vastaanottimen hystereesi	500mV
Kuljettajien lukumäärä	2
Lähetinvastaanottimien lukumäärä	1
Simplex/duplex	Täysi kaksisuuntainen
Syöttöjännite1-nom	5V
Korkeus	5,08 mm
Pituus	19,3 mm
Leveys	6,35 mm
Paksuus	3,9 mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

Max232: n keskeiset ominaisuudet

TIA/EIA-232-F- ja ITU-standardien noudattaminen

MAX232 on suunniteltu täyttämään tai ylittämään TIA/EIA-232-F- ja ITU-suosituksen vaatimukset V.28.Tämä varmistaa luotettavan viestinnän järjestelmissä, jotka vaativat näitä standardeja.

Toimii yhdellä 5 voltin virtalähteellä

Tämä IC toimii tehokkaasti yhdellä 5 voltin virtalähteellä, mikä on helppo käyttää useissa piireissä tarvitsematta lisävirtalähteitä.Se vaatii myös vain 1,0 μF: n varauspumpun kondensaattoreita vähentäen monimutkaisuutta.

Tukee tiedonsiirtonopeuksia jopa 120 kbit/s

MAX232: n avulla voidaan käsitellä tiedonsiirtonopeuksia jopa 120 kbit/s, ja se sopii sovelluksiin, jotka vaativat kohtalaisen nopeuden tiedonsiirtoa laitteiden välillä.

Sisältää kaksi kuljettajaa ja kaksi vastaanotinta

IC: ssä on kaksi ohjainta ja kaksi vastaanotinta, jolloin se voi käsitellä sekä signaalien lähettämistä että vastaanottoa samanaikaisesti.Tämä kaksoisominaisuus on hyödyllinen monissa RS-232-viestintäasetuksissa.

Leveä tulojännitealue

Se tukee ± 30 V: n syöttötasoja, mikä tekee siitä monipuolisen ja mukautuvan moniin tulosignaalin vaatimuksiin.

Alhainen virrankulutus

Vain 8 mA: n tyypillinen toimitusvirta varmistaa, että MAX232 toimii minimaalisen virrankäytön avulla, mikä on ihanteellinen akkukäyttöisille järjestelmille.

Parannettu ESD -suojaus

IC tarjoaa ESD-suojan, joka ylittää JESD 22 -standardit, ja tarjoaa jopa 2000 V: n ihmisen kehon mallin (HBM) suojan.Tämä auttaa suojaamaan IC: tä staattisesta sähköstä ja muista ohimenevistä jännitekeistä.

Päivitysvaihtoehto max202: lla

ESD-suojauksen parantamiseksi 15 kV HBM: iin ja 0,1 μF: n varauspumpun kondensaattorien tukemiseen Max202: ta voidaan käyttää päivitetyn version MAX232: sta.

Max232: n sovellukset

Akkukäyttöiset RS-232-järjestelmät

MAX232 on ihanteellinen käytettäväksi paristojen virran RS-232-järjestelmissä, koska sen vähäinen kulutus ja tehokas käyttö pidentävät akun käyttöikää.

Rajapinnan käännös

Tätä IC: tä käytetään yleisesti RS-232: n ja TTL/CMOS-laitteiden välillä logiikkatasojen kääntämiseen, mikä tekee siitä hyödyllisen mikrokontrollerin ja PC-viestintä.

Pienitehoiset modeemit

Sen pienitehoiset vaatimukset tekevät max232: sta loistavan valinnan käytettäväksi pienitehoisissa modeemeissa, joissa energian säilyttäminen on tärkeää.

RS-232-verkot (Multi-Drop)

IC tukee RS-232-monisuojaverkkoja, jolloin useat laitteet voivat kommunikoida samassa järjestelmässä.

Kannettavat laskentalaitteet

MAX232: n kompakti suunnittelu ja tehokas virrankäyttö tekevät siitä sopivan kannettaviin laskentalaitteisiin, jotka vaativat RS-232-viestintäominaisuuksia.

Käyttöskenaariot Max232: lle

Max232 on monipuolinen IC, jota käytetään usein RX-, TX-, CTS- ja RTS -signaalien muuntamiseen viestintäjärjestelmissä.Se mahdollistaa saumattoman viestinnän muuttamalla TTL/CMOS-logiikkatasot RS-232-logiikkatasiksi, jotka ovat sarde-viestintäsarjalle tietokoneita, kuten tietokoneita.

Max232: n kuljettajat tuottavat TIA-232-jännitetasot (noin ± 7,5 volttia) yhdestä 5 voltin syöttöstä.Tämä saavutetaan siru-latauspumppujen ja ulkoisten kondensaattoreiden avulla, mikä tekee siitä luotettavan ja tehokkaan valinnan tällaisille muunnoksille.

Jos joudut rajaamaan mikrokontrollerin tietokoneen kanssa, Max232 tarjoaa tehokkaan ratkaisun.Sen kyky ylittää kuilu näiden laitteiden logiikkatasojen välillä tekee siitä komponentin tällaisiin sovelluksiin.Työskenteletkö perusprojektin tai monimutkaisemman järjestelmän parissa, tämä IC yksinkertaistaa viestinnän asennusta.

Kuinka rajata ja käyttää Max232: ta

MAX232: n avulla logiikkatasojen muuttaminen on helppoa, mikä mahdollistaa viestinnän mikrokontrollerien ja tietokoneiden, kuten mikrokontrollerien ja tietokoneiden välillä.Vaikka se tukee kahta logiikkatason muuntamista, voit aloittaa yhdellä mikrokontrollerilla ja tietokoneen asennuksella tutustua sen toiminnallisuuteen.

Yhdistämiseksi käytät merkityksellisiä napoja siirtoon (T1 In ja T1 Out) ja vastaanotto (R1 In ja R1 Out) jättäen toissijaiset moduulin nastat (T2 Out, R2 tuumaa, t2 in, R2 Out), joka ei ole kytkettynä, jos sitä ei tarvita.Tämä asennus varmistaa suoraviivaisen kokoonpanon ja antaa sinun keskittyä yhteen yhteyteen kerrallaan.

Vastaavat komponentit max232: lle

Olla MC1488

Olla Rs232 moduuli

Olla Ft232rl

Olla Rs232 sovitinkaapeli

Vertailu: MAX3232 vs. Max232

MAX3232 nähdään usein päivitetyn version MAX232: sta, joka on suunniteltu tarjoamaan enemmän joustavuutta säilyttäen yhteensopivuuden.Molemmilla IC: llä on sama pinout- ja pakettityyli, mikä tekee Max3232: sta suoran korvaavan Max232: lle useimmissa sovelluksissa.

Tärkein parannus MAX3232: ssä on sen kyky toimia sekä 3,3 V: n että 5 V: n järjestelmillä, kun taas MAX232 on rajoitettu 5 V: n järjestelmiin.Tämä laajempi jännitetuki mahdollistaa MAX3232: n käytön nykyaikaisissa matalajännitejärjestelmissä, mikä tekee siitä monipuolisemman valinnan joissakin skenaarioissa.Näistä eroista huolimatta molemmat IC: t suorittavat samanlaisia ​​toimintoja, mikä tekee niistä vaihdettavissa projektin jännitevaatimuksista riippuen.

Max232: n operatiiviset yksityiskohdat

Valmistautuminen testaukseen

Varmista ennen aloittamista, että testaaja on kytketty pois päältä estääksesi tahattoman virtalähteen IC: lle.Tämä vaihe on tärkeä turvallisuuden ja asianmukaisen testauksen kannalta.

MAX232 -sirun lisääminen

Aseta MAX232 -siru ZIF (nolla insertion voima) -liitäntään tiukasti.Varmista, että se on kohdistettu asianmukaisesti IC: n tai pistorasian vaurioiden välttämiseksi.

Testaajan virta

Kytke testaaja SW1 -painiketta.Tämä aktivoi testausympäristön, jolloin voit jatkaa toiminnallisia tarkastuksia.

Testin suorittaminen

Paina testaajan testipainiketta.Jos Max232 toimii odotetusti, vihreä LED syttyy, mikä osoittaa, että IC toimii oikein.

Sarjatietovirran testaaminen

Kytke IC COM -porttitesteriin tarkistaaksesi sen kyvyn lähettää ja vastaanottaa tietoja.Kun painat näppäimiä, tietovirran tulisi näyttää vihreänä, ja se kaikuu takaisin päätelaitteeseen keltaisella, mikä vahvistaa oikean toiminnan.

Sirun virran ja poistaminen

Kun testaus on valmis, työnnä SW1 sammuttaa testaaja.Poista MAX232 -siru varovasti ZIF -pistorasiasta prosessin päättämiseksi.

Max232: n fyysiset mitat

Valmistajatiedot Max232: lle

Texas Instruments, joka tunnetaan myös nimellä Ti, on ollut johtava nimi puolijohdeteollisuudessa sen perustamisesta lähtien vuonna 1958. Yli 30 000 työntekijän kanssa ympäri maailmaa TI keskittyy analogisten komponenttien ja sulautettujen prosessointiratkaisujen suunnitteluun ja tuottamiseen.35 maassa toimiva yritys pyrkii innovoimaan ja tarjoamaan luotettavia teknologiaratkaisuja monille aloille.TI: n omistautuminen etenevään tekniikkaan on tehnyt siitä luotettavan valmistajan tuotteille, kuten Max232.

Osat, joilla on samanlaiset eritelmät kuin Max232

Oikealla olevilla osilla on samanlaisia ​​teknisiä tietoja kuin Texas Instruments Max232

Malli	Max232Ein	ADM202Anz	ADM202JNZ	ADM1181AANZ
Valmistaja	Texas Instruments	Analog Devices Inc.	Analog Devices Inc.	Analog Devices Inc.
Paketti / kotelo	16-dip (0,300, 7,62 mm)	16-dip (0,300, 7,62 mm)	16-dip (0,300, 7,62 mm)	16-dip (0,300, 7,62 mm)
Nastat	16	16	16	16
Logiikkatoiminto	Lähetin -vastaanotin	Lähetin -vastaanotin	Lähetin -vastaanotin	Lähetin -vastaanotin
Rajapinta	RS-232	RS-232	RS-232	RS-232
Kuljettajien lukumäärä	2	-	2	2
Vastaanottimen bittien lukumäärä	2	-	2	2
Tiedonsiirto	250 kbps	230 kbps	230 kbps	120 kbps
Toimitusjännite	5 V	5 V	5 V	5 V
