Kaikki mitä sinun tarvitsee tietää LM1117: stä

LM1117 on monipuolinen jännitesäädin, joka tarjoaa stabiilin ulostulon erilaisille elektronisille sovelluksille.Tarvitsetko kiinteän tai säädettävän jännitteen, tätä laitetta on helppo käyttää ja mukautettava eri tarpeisiin.Sen luotettava suorituskyky tekee siitä käytännöllisen valinnan monille piirimalleille.

Luettelo

Yleiskatsaus LM1117 -jännitesäätimestä

Se LM1117 on monipuolinen matala pudotusjännitesäädin, joka on suunniteltu ylläpitämään tasaista jännitelähtöä jopa vaihtelevilla tulojännitteillä.Se toimii vain 1,2 V: n keskeyttämisjännitteellä, kun se tarjoaa jopa 800 mA virtaa.Sen yhteensopivuus laajalti käytetyn LM317-nastakokoonpanon kanssa tekee siitä suoraviivaisen vaihdon eri piireissä.Lisäksi LM1117 tarjoaa säädettävän version, jonka avulla voit hienosäätää lähtöjännitettä välillä 1,25 V-13,8 V käyttämällä vain kahta ulkoista vastusta.Tämä joustavuus tekee siitä hyvin soveltuvan moniin tehonsäädäntötarpeisiin.

LM1117: n sovellukset

Positiivinen jännitesäätely

LM1117 on suunniteltu tarjoamaan johdonmukainen ja vakaa positiivinen jännitesäätely.Tämä varmistaa, että laitteesi toimivat sujuvasti ilman, että jännitteen vaihtelut häiritsevät niiden suorituskykyä.Tämä säädin on luotettava pienten piirien tai suurempien asetusten virran virran ylläpitämisessä tasaisen jännitteen lähdön ylläpitämisessä.

Muuttuva virtalähde

Jos tarvitset joustavan virtalähteen, LM1117 voidaan määrittää toimittamaan jännitteet.Säädettävän version avulla voit asettaa lähtöjännitteen vastaamaan projektisi erityisiä vaatimuksia, joten se on mukautettava moniin sovelluksiin.

Nykyiset rajoittavat piirit

LM1117: tä voidaan käyttää piireissä, jotka vaativat virran rajoitusta.Se auttaa estämään liiallisen virran virtauksen, suojaamalla komponentteja ja laitteitasi ylivirta -tilanteiden aiheuttamilta mahdollisilta vaurioilta.

Käänteiset napapiirit

Kun tarvitaan käänteinen napaisuussuojaus, LM1117 voi olla luotettava valinta.Se varmistaa, että laitteesi suojataan vääriä jännitesiliitä vastaan, estävät vaurioita ja parantavat piirisuunnitelmasi luotettavuutta.

Pöytätietokoneet, DVD -levyt ja kuluttajatuotteet

LM1117: tä löytyy yleisesti kulutuselektroniikasta, kuten työpöytätietokoneista ja DVD -soittimista.Sen kyky säätää jännitettä tehokkaasti tekee siitä edullisen valinnan varmistaakseen, että nämä laitteet toimivat luotettavasti ajan myötä.

Moottorin ohjauspiirit

Moottorin ohjaussovelluksissa LM1117 auttaa ylläpitämään vakaata jännitetasoa, jolloin moottorit voivat toimia tehokkaasti ja johdonmukaisesti.Tämä tekee siitä hyödyllisen hankkeissa, joissa moottorin tarkkuus ja luotettavuus vaaditaan.

LM1117: n ominaisuudet

Kiinteä/säädettävä 3-terminaalinen lineaarinen jännitesäädin

LM1117 on monipuolinen 3-terminaalinen lineaarinen jännitesäädin, joka on sekä kiinteissä että säädettävinä versioissa.Tämä tarkoittaa, että voit valita asetetun lähtöjännitteen välillä tai säätää sitä sovelluksen erityistarpeiden tyydyttämiseksi.

Kiinteät jännitetyypit

Voit valita neljästä kiinteästä lähtöjännitevaihtoehtosta: 1,8 V, 2,5 V, 3,3 V ja 5 V.Nämä ennalta asetetut jännitetasot tekevät LM1117: n integroimisesta helpoksi piireihin, jotka vaativat johdonmukaisia ​​jännitesäkkeitä.

Muuttuvan jännitealue

Joustavuutta vaativille projekteille LM1117: n säädettävä versio antaa sinun asettaa lähtöjännitteen alueella 1,25 V - 13,8 V.Tämä sopeutumiskyky tekee siitä sopivan monenlaisiin elektronisiin sovelluksiin.

Lähtövirta

LM1117 tukee enimmäislähtövirtaa 800 mA.Tämä varmistaa, että se pystyy käsittelemään keskipitkää kuormia tehokkaasti, mikä tekee siitä luotettavan sekä henkilökohtaiseen että teollisuuskäyttöön.

Sisäinen virran rajoitus ja lämpösuojaus

LM1117 sisältää sisäänrakennetut ominaisuudet, kuten virran rajoittaminen ja lämmönsuojaus.Nämä varmistavat, että piirit ovat turvassa vaurioilta liiallisen virran tai ylikuumenemisen vuoksi, mikä tarjoaa ylimääräisen luotettavuuden kerroksen.

Käyttöliitoksen lämpötila

Operatiivisen liitoksen lämpötilan ollessa jopa 125 ° C, LM1117 toimii luotettavasti monissa ympäristöolosuhteissa.Tämä tekee siitä sopivan käytettäväksi sovelluksissa, joissa lämpötasot ovat korkeammat.

Pakettivaihtoehdot

LM1117 on saatavana kompakteina ja monipuolisina pakettityypeinä, mukaan lukien TO-220, SOT223 ja TO263.Näiden vaihtoehtojen avulla voit valita paketin, joka sopii projektisi koko- ja suunnitteluvaatimuksiin.

LM1117 CAD -malli

LM1117 -symboli

LM1117 -jalanjälki

LM1117 3D -malli

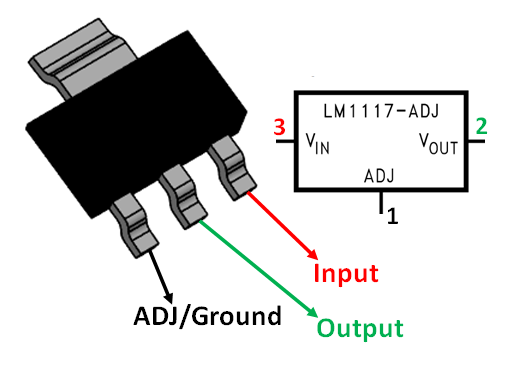

LM1117 -nastakokoonpano

Pinanumero	Nimeä	Kuvaus
1	Säätää/maa	Tämä nasta säätää lähtöjännitteen, jos se on kiinteä jännitesäädin Se toimii maana
2	Lähtöjännite (VOUT)	Säädetyn tapin asettama säännelty lähtöjännite voidaan saada tästä tapista
3	Tulojännite (VIN)	Tälle PI: lle annetaan säännelty tulojännite

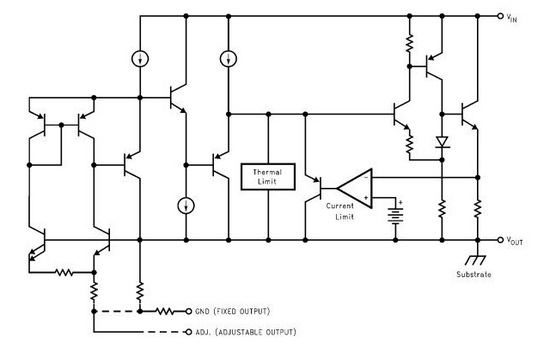

LM1117: n sisäinen rakenne

LM1117 -tekniset tiedot

Tekniset tekniset tiedot, ominaisuudet, ominaisuudet ja komponentit, joissa on vertailukelpoiset tekniset tiedot Texas Instruments LM1117MPX-3.3

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 6 päivää sitten)
Tehtaan läpimenoaika	6 viikkoa
Asennustyyppi	Pintakori
Paketti / kotelo	TO-261-4, TO-261AA
Pintakori	KYLLÄ
Nastat	4
Käyttölämpötila	0 ° C ~ 125 ° C
Pakkaus	Nauha ja kela (TR)
Sarja	LM1117-3.3
JESD-609-koodi	E0
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	4
ECCN -koodi	Ear99
Terminaalipinta	Tina/lyijy (SN/PB)
Pakkausmenetelmä	Tr
Terminaalin sijainti	Kaksois-
Terminaalimuoto	Lokisiipi
Huippukäyttölämpötila (CEL)	260
Toimintojen lukumäärä	1
Päätepiste	2,3 mm
Saavuttaa vaatimustenmukaisuuskoodi	not_compliant
Nykyinen luokitus	800maa
Aika@Peak Reflow -lämpötila-max (t)	Ei määritelty
Perusosanumero	LM1117
Nastaluku	3
Nykyinen - Syöttö (Max)	10maa
Tulosten lukumäärä	1
Pätevyystila	Ei pätevä
Jännite - tulo (max)	15 V
Lähtöjännite	3,3 V
Lähtötyyppi	Kiinteä
Lähtökokoonpano	Positiivinen
Lähtöjännite 1	3,3 V
Sääntelyviranomaiset	1
Suojaominaisuudet	Yli virran, yli lämpötilan
Nykyinen - lepotilassa (IQ)	5MA
Jännitteen pudotus (max)	1,2 V @ 800MA
PSRR	75DB (120Hz)
Pudotusjännite	1,2 V
Dropout-jännite1-nom	1,2 V
Jännitetoleranssi-max	2%
Lähtövirta1-max	0,8a
Tulojännite absoluuttinen max	20 V
Korkeus	1,8 mm
Pituus	6,5 mm
Leveys	3,5 mm
Paksuus	1,6 mm
ROHS -tila	Ei-ROHS-yhteensopiva

Vaihtoehdot LM1117: lle

Olla LM7805

Olla LM7806

Olla LM7809

Olla LM7812

Olla LM7905

Olla LM7912

• LM117V33

Olla XC6206P332MR

LM1117: n ekvivalentit

Olla LM317

Valmistajatiedot LM1117: lle

Texas Instruments Inc. (TI) on tunnettu teknologiayritys, joka sijaitsee Dallasissa, Texasissa.Se on erikoistunut puolijohteiden ja integroitujen piirien suunnitteluun ja tuottamiseen, joita elektroniikan luojat ja valmistajat käyttävät ympäri maailmaa.TI tunnustetaan yhtenä suurimmista puolijohdeyrityksistä maailmanlaajuisesti myynnin suhteen.

Yrityksen painopiste on analogisten sirujen ja sulautettujen prosessorien luomisessa, jotka muodostavat suurimman osan sen tuloista.Näiden lisäksi TI kehittää digitaalisen valonkäsittely (DLP) -tekniikkaa ja koulutustyökaluja, kuten laskimia, mikrokontrollereita ja moniytimisiä prosessoreita.Tämä laaja tuotevalikoima korostaa TI: n sitoutumista tukemaan innovaatioita teknologiateollisuudessa.

LM1117 -pakkaus

LM1117: n käyttötapaukset

LM1117 on käytännöllinen valinta, kun tarvitset luotettavan lineaarisen jännitesäätimen.Sillä on yhtäläisyyksiä laajalti tunnustettujen 7805- ja LM317 -sarjan kanssa, mutta tarjoaa ylimääräistä monipuolisuutta.Sen saatavuus pienikokoisessa DCY-paketissa tekee siitä sopivan pintaan asennettaviin malleihin, varsinkin kun tilaa on rajoitettu.

Kiinteän jännitteen tarpeisiin LM1117 tarjoaa stabiilit lähtövaihtoehdot 1,8 V, 2,5 V, 3,3 V ja 5 V.Jos tarvitset säädettävää jännitettä, muuttuvan version avulla voit asettaa lähdön välillä 1,25 V - 13,8 V, mikä antaa sinulle joustavuuden sovellusalueelle.Työskentelitkö kompakti piirissä tai projektilla, joka vaatii tarkan jännitesäätelyn, tämä IC voi olla luotettava ratkaisu tarpeisiisi.

Opas LM1117: n käyttämiseen

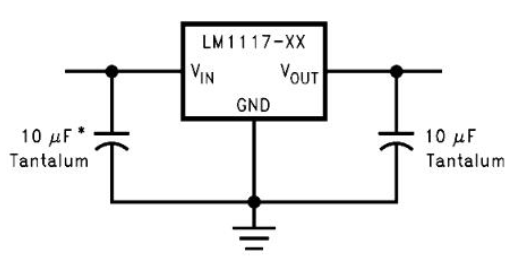

LM1117 on suunniteltu helppokäyttöisyyttä varten riippumatta siitä, valitsetko kiinteän tai säädettävän version.Kiinteäjännitesäätelyä varten yhdistät VIN -nastaan ​​tulojännitteen lähteen ja käytä säädetyn lähtöä.ADJ/Maatappi toimii tässä tapauksessa maayhteytenä ja sen tulisi maadoittaa turvallisesti.Melun vähentämiseksi voit sijoittaa kondensaattorin lähtöpuolelle paremman vakauden ja tasaisemman toiminnan saavuttamiseksi.

Säädettävän jännitesäätelyn kannalta tarvitaan kaksi ulkoista vastusta (R1 ja R2) halutun lähtöjännitteen määrittämiseksi.Tarkka jännite lasketaan kaavalla:

Vout = 1,25 × (1 + R2 / R1)

Kun valitset vastuksen arvoja, varmista, että R1 on alle 1kΩ optimaalisen suorituskyvyn saavuttamiseksi.Jos tarvitset joustavuutta jänniteasetuksissa, R2: lle voidaan käyttää muuttuvaa vastusta, mikä mahdollistaa reaaliaikaiset säädöt.

Säädettävä versio on erityisen hyödyllinen sovelluksissa, kuten akun latauspiirit.Oikealla kokoonpanolla se voidaan myös suunnitella tarjoamaan negatiivinen jännite, jos projekti vaatii sitä.Kondensaattorit, jotka on sijoitettu tuloon ja ulostuloon edelleen suodattimen kohinaa, varmistaen tasaisemman toiminnan sekä kiinteissä että säädettävissä asetuksissa.

LM1117: n suoraviivainen muotoilu tekee siitä monipuolisen ja luotettavan monille jännitesäätelytarpeille.

LM1117MP-3.3 VS SC1117CST3.3TR

	LM1117MP-3.3	SC1117CST3.3TR
Osapaketti koodi	SOT-223	SOT-223
Pakkauskuvaus	SOP, SOT-223	SOP, SOT-223
Nastaluku	3	4
ECCN -koodi	Ear99	Ear99
HTS -koodi	8542.39.00.01	8542.39.00.01
Säädettävyys	Kiinteä	Kiinteä
Dropout-jännite1-max	1,3 V	13 V
Dropout-jännite1-nom	1,2 V	1,2 V
Tulojännite absoluuttinen max	20 V	15 V
Tulojännite-max	15 V	15 V
Tulojännite	4,75 v	4,8 V
Pituus	6,5 mm	6,5 mm
Toimintojen lukumäärä	1	1
Tulosten lukumäärä	1	1
PITTÄMÄT	4	4
Käyttölämpötila TJ-Max	125 ° C	125 ° C
Lähtövirta1-max	0,8 a	0,8 a
Lähtöjännite1-max	3,365 v	3.366 V
Lähtöjännite1-min	3,235 V	3.234 V
Lähtöjännite1-nom	3,3 V	3,3 V
Pakkaus rungon materiaali	Muovi/epoksi	Muovi/epoksi
Pakkauskoodi	Soppi	Soppi
Paketin vastaavuuskoodi	SOT-223	SOT-223
Pakkausmuoto	SUORAKULMAINEN	SUORAKULMAINEN
Pakettityyli	Pieni ääriviiva	Pieni ääriviiva
Pakkausmenetelmä	Tr	Tr
Sääntelytyyppi	Kiinteä positiivinen yhden lähdön LDO -säädin	Kiinteä positiivinen yhden lähdön LDO -säädin
Istuva korkeus-max	1,8 mm	1,8 mm
Pintakori	KYLLÄ	KYLLÄ
Tekniikka	Kaksisuuntainen	Kaksisuuntainen
Terminaalimuoto	Lokari	Lokari
Päätepiste	2,3 mm	2,3 mm
Terminaalin sijainti	Kaksois-	Kaksois-
Jännitetoleranssi-max	2%	2%
Leveys	3,56 mm	3,5 mm
Perusnumeroottelut	2	2

Osat, joilla on samanlaiset tekniset tiedot kuin LM1117

Oikealla olevilla osilla on samanlaiset tekniset tiedot kuin Texas Instruments LM1117.

Osanumero	LM1117MPX-3.3	LM1117MP-2.5/NOPB	LM1117MP-3.3	Reg1117-3.3-2K5
Valmistaja	Texas Instruments	Texas Instruments	Texas Instruments	Texas Instruments
Paketti / kotelo	TO-261-4, TO-261AA	TO-261-4, TO-261AA	SOT-223	TO-261-4, TO-261AA
Nastat	4	4	3	4
Tulosten lukumäärä	1	1	1	1
Lähtövirta1-max	0,8 a	-	-	-
Jännite - tulo (max)	15 V	15 V	-	15 V
Lähtöjännite	3,3 V	2,5 V	-	2,5 V
Pudotusjännite	1,2 V	1,1 V	1,2 V	1,2 V
Päätteiden lukumäärä	4	4	4	4
