Mikä on IR -LED ja miten se toimii

Infrapuna -anturit ja LEDit ovat iso osa tekniikkaa päivittäisissä laitteissasi.Nämä pienet, mutta tehokkaat komponentit auttavat TV -kaukosäätimestäsi automaattisiin oviin, jotka auttavat koneita reagoimaan liike-, lämpö- ja lähialueisiin.Tämä opas opastaa sinut läpi, mitkä IR -anturit ja IR -LEDit ovat, miten ne toimivat ja mistä löydät ne tosielämässä.Löydät myös erityyppiset IR -anturit ja näet, kuinka niitä käytetään yksinkertaisissa elektroniikassa ja kotiprojekteissa.Tutkitpa DIY -tekniikkaa tai vain utelias laitteesi sisällä olevista komponenteista, tämä artikkeli rikkoo sen kaiken helposti ymmärrettävällä tavalla.Esimerkkejä, kuvia ja projektiideoita näet nopeasti kuinka hyödyllinen ja käytännöllinen infrapunatekniikka todella on.

Luettelo

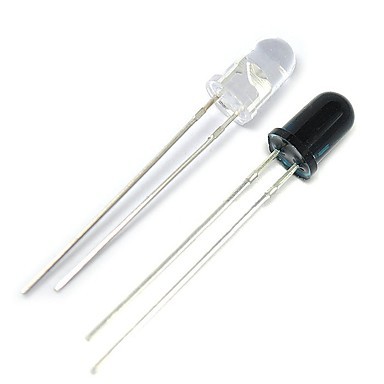

Kuva 1. IR -anturit

Mikä on IR -anturi?

Yksi IR -anturitai infrapuna -anturi on pieni elektroninen laite, joka voi tuntea infrapunasäteily- Lämpimät esineet, joita silmäsi eivät näe, eivät usein antaneet usein valoa.Näitä antureita käytetään yleisesti monissa ympäröivissä laitteissa, kuten puhelimesi näytönottotoiminnot, kun olet puhelussa, tai robotteja, jotka voivat seurata riviä tai välttää seiniin.Heillä on suuri rooli automaatio- ja tunnistustekniikoissa.

IR -anturi toimii havaitsemalla infrapunavalo joko esine tai heijastaa esine.Esimerkiksi, jos heilutat kättäsi automaattisen hanan tai saippua -annostelijan edessä, sisäpuolella oleva IR -anturi huomaa käden ja aktivoi laitteen.Samoin, kun jokin kulkee lasterin tai murtovarkauden kautta kulkevan laserlinjan läpi, IR -anturi voi huomata infrapunavalon polun tauon ja lähettää signaalin ryhtyä toimiin - kuten esineen laskeminen tai hälytyksen äänestäminen.

IR -anturit löytyvät kahdesta yleisestä muodosta: läheisyysanturit ja kontrastianturit.Läheisyysantureita käytetään usein puhelimissa ja automaattisissa ovissa.He havaitsevat, kuinka lähellä objekti on ja reagoivat vastaavasti.Kontrasti -antureita käytetään roboteissa, etenkin linja-seurakunnat, auttaa heitä havaitsemaan mustat viivat valkoisella pinnalla tai päinvastoin.

Nämä anturit eivät ole vain älykkäitä-ne ovat yksinkertaisia ​​ja kustannustehokkaita, mikä tekee niistä suosittuja sekä pienissä laitteissa että suuremmissa koneissa.Ne auttavat hiljaa laitteita ymmärtämään ympäröivää ympäristöä, mikä tekee jokapäiväisestä työkalustamme reagoivammat ja vuorovaikutteiset.

IR -LED -nastakaavio

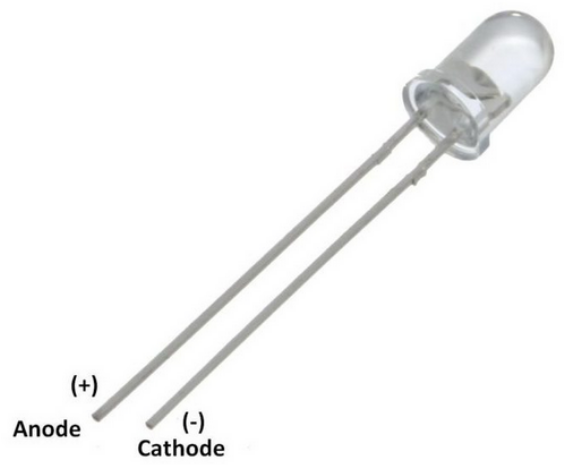

Kuva 2. IR -LED -kaavio

Se PIN -kaavio IR -LEDistä on melko yksinkertaista, mutta sen ymmärtäminen on tärkeää, kun työskentelet piireiden kanssa.IR -LEDillä on yleensä kaksi nastaa, aivan kuten tavallinen LED.Yksi tappi on anodi (positiivinen) ja toinen on katodi (negatiivinen). Tietäen, mikä PIN on, mikä auttaa sinua kytkemään sen oikein piiriin niin, että se toimii odotetusti.

Se anodi on tyypillisesti pidempi nasta, ja tässä positiivinen jännite menee.Se katodi, mikä on yleensä lyhyempi nasta, yhdistää virtalähteen maahan tai negatiiviseen puoleen.Joskus LED -kotelon tasainen reuna auttaa myös tunnistamaan katodin puolen.

IR -LED: n sisällä sähkö virtaa anodista katodiin.Jos yhdistät nastat väärään suuntaan, LED ei toimi, koska kuten kaikki diodit, se antaa virran vain virtaa yhteen suuntaan.

Vaikka sen säteilee valo on näkymätön silmillesi, se toimii edelleen ja voidaan nähdä a älypuhelinkamera.Tappiyhteydet ovat yksinkertaisia, mutta niiden on oltava oikeita, varsinkin kun käytät IR -LEDiä kuten projekteja Kauko-ohjaimet, esteranturit tai IR-pohjaiset viestintäjärjestelmät.

Tunnistamalla oikea nastajärjestely ja kytkemällä se oikein, varmistat infrapunasignaali lähetetään tehokkaasti, jolloin IR -anturi tai vastaanottimen toisella puolella voidaan havaita ja reagoida tarkasti.

Kuinka IR -anturi toimii?

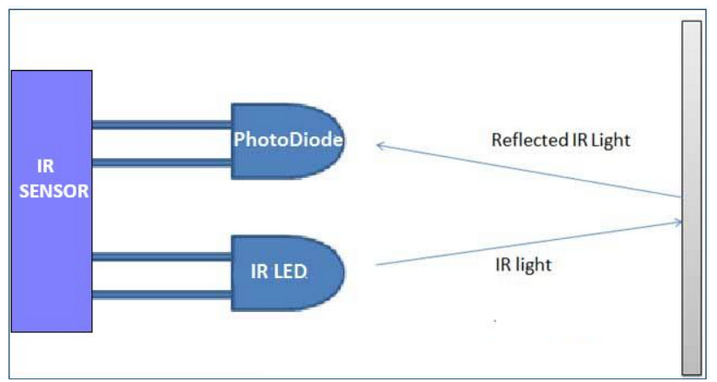

Kuva 3. IR -anturin työperiaate

Yksi IR -anturi toimii kahdella avainkomponentilla: an IR -LED ja fotodiodi.Nämä kaksi osaa muodostavat parin, jota kutsutaan yleisesti otoppi tai valonkeräys, ja he työskentelevät yhdessä infrapunavalon havaitsemiseksi.IR -LED toimii säteilijä, lähetetään infrapunasäteitä, kun taas fotodiodi on vastaanotin, poimia heijastettu tai suora IR -valo.

Fotodiodi on suunniteltu olemaan herkkä infrapunavalolle.Kun tämä valo saavuttaa fotodiodin, se aiheuttaa muutoksen vastus ja jännite.Mitä enemmän valoa se vastaanottaa, sitä enemmän jännite muuttuu.Tätä muutosta käytetään havaitsemaan, onko lähellä objektia vai onko jotain siirtynyt anturin eteen.Se on yksinkertainen, mutta luotettava tapa seurata esineitä tarvitsematta koskettaa niitä.

On Kaksi yleistä tapaa että IR -anturi voi havaita tämän valon -suora esiintyvyys ja epäsuora esiintyvyys.Sisä- suoran esiintyvyys, IR -LED ja fotodiodi on sijoitettu toisiaan, ilman esteitä välillä.Infrapunavalo kulkee suoraan LED: stä fotodiodiin.Jos objekti keskeyttää tämän polun, anturi huomaa vastaanotetun valon pudotuksen ja lähettää signaalin.

Sisä- epäsuora esiintyvyys, sekä IR -LED että fotodiodi sijoitetaan vierekkäin.Kun esine asetetaan heidän eteensä, IR -valo LEDistä pomppii esineestä ja heijastaa Takaisin fotodiodiin.Palautuksen määrä riippuu siitä, kuinka lähellä objekti on -Tarkemmat esineet heijastavat enemmän valoa.

Tätä yksinkertaista työperiaatetta käytetään monissa ympäröivissä laitteissa.Esimerkiksi automaattisissa hanhissa IR -anturi havaitsee käden heijastuneen valon avulla.Turvajärjestelmissä se voi tuntea, jos joku kulkee.Ja roboteissa se auttaa konetta välttämään törmäämistä asioihin.Se on pieni järjestelmä, mutta se pelaa a Suuri rooli laitteiden tekemisessä älykkäämpiä ja reagoivampia.

IR -vastaanottimen ja lähettimen LEDit

Infrapunaviestinnässä on kaksi pääkomponenttia: IR -lähettimen LED ja IR -vastaanottimen LED.Nämä ovat erityisiä tyyppejä kevyet diodit että jompikumpi Lähetä tai havaitse Näkymättömät infrapunasignaalit.Vaikka ne näyttävät pieniltä ja yksinkertaisilta, niitä käytetään monissa arjen laitteissa, etenkin kaukosäädinjärjestelmät.

Se IR -lähettimen LED on se osa lähettää infrapunavaloa.Tätä valoa ei ole ihmisen silmälle näkyvissä, mutta siinä on signaaleja laitteesta toiseen.Esimerkiksi, kun painat TV -kaukosäätimen painiketta, se on signaalin lähettämän kaukosäätimen etuosassa oleva IR -lähettimen LED.Nämä signaalit lähetetään yleensä tietyssä kuviossa tai koodissa, jonka vastaanottava laite ymmärtää.

Toisaalta IR -vastaanottimen LED on se osa tunnistaa nämä signaalit.Sitä löytyy usein televisioista, musiikkijärjestelmistä tai muista laitteista, jotka vastaavat kaukosäätimiin.Tämä komponentti on herkkä infrapunavalolle ja toimii tietyllä taajuusalueella varmistaakseen, että se reagoi vain sille tarkoitettuihin signaaleihin.Joissakin järjestelmissä, kun signaali vastaanotetaan, vastaanotin voi hehku hieman tai antaa pieni näkyvä valo, osoittaen, että signaali on poimittu.

Yksinkertaisesti sanottuna IR -lähetin lähettää ohjeetja IR -vastaanotin tarttuu ja käsittelee niitä.He työskentelevät yhdessä kuin lähettiläs ja kuuntelija, jolloin laitteet voivat kommunikoida ilman fyysistä yhteyttä.Tämä asennus ei rajoitu pelkästään kaukosäätimiin - sitä käytetään myös langattomat anturit, hälytykset ja tiedonsiirtojärjestelmät, tekee siitä hiljaisen, mutta voimakkaan osan modernista elektroniikasta.

IR -anturimoduulin yleiskatsaus

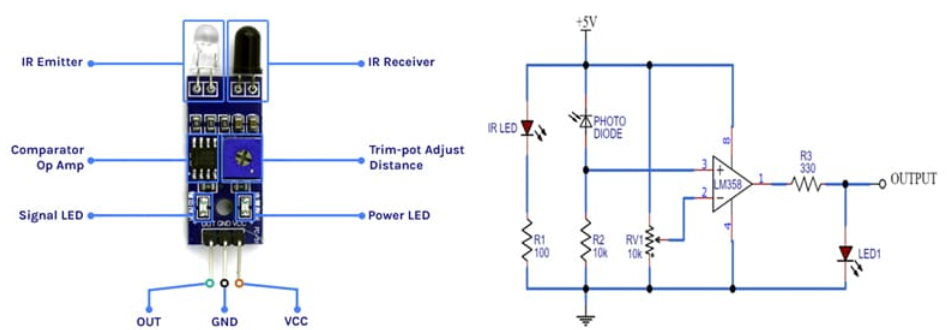

Kuva 4. IR -anturimoduuli piirillä

Yksi IR -anturimoduuli on pieni, käyttövalmis elektroninen yksikkö, joka auttaa havaitsemaan infrapunasignaalit ja muuntamaan ne käytettäviksi sähkösignaaleiksi.Se on enemmän kuin pelkästään IR -LED tai fotodiodi yksinään - se yhdistää useita osia havaitsemisen helpottamiseksi ja luotettavammaksi.Näitä moduuleja käytetään monissa elektroniikkavalikoimassa, etenkin jos tarpeen ja automaattisia vasteita tarvitaan.

Tyypillisen IR -anturimoduulin sisällä löydät yleensä IR -vastaanottimen LED , a signaalivahvistinja a demodulaattoripiiri.IR -vastaanotin havaitsee infrapunavalon, etenkin tietyissä kuvioissa lähetetty, kuten kaukosäätimistä tai läheisyysantureista.Se vahvistin lisää tätä heikkoa signaalia siten, että on helpompaa työskennellä ja demodulaattori Auttaa puhdistamaan ja käsittelemään signaalin poistamalla ylimääräisen kohinan tai taustahäiriöt.

IR -anturimoduuleja löytyy monista päivittäisistä käytöistä.Saatat nähdä ne sisään Televisiot, ilmastointilaitteet, automaattinen valaistusja jopa robotit.Niitä käytetään yleisesti kaukosäätimet, liikkeen tunnistus, linjan seuranta ja objektien havaitseminen.Koska ne ovat täydellisenä pakettina, ne säästävät aikaa ja vaivaa rakennettaessa sähköisiä projekteja tai laitteita.

Nämä moduulit ovat myös eri tyylejä - jotkut ovat perus- ja vain havaita, onko jotain läsnä, kun taas toiset ovat enemmän edistynyt ja sisältää ominaisuuksia, kuten säädettävä herkkyys, digitaalinen lähtö ja jopa etäisyysmittaus.Jotkut versiot on suunniteltu Yhdistä suoraan mikrokontrollereihin, kuten Arduino tai Raspberry Pi, mikä tekee niistä ihanteellisia oppimiseen ja DIY -elektroniikkaan.

IR -anturimoduulit tekevät kaiken kaikkiaan infrapunatekniikan kanssa paljon enemmän käyttäjäystävällinen, Annetaan laitteiden reagoida automaattisesti liikkeisiin, esteisiin tai kaukosäätimien komentoihin.Rakennatko yksinkertaista laitetta tai monimutkaisempaa robottia, nämä moduulit tarjoavat luotettavan ja helpon tavan tuoda IR -tunnistus projektiin.

IR -anturityypit

Infrapuna (IR) -anturit ovat erityyppisiä, ja kukin on rakennettu tiettyyn tarkoitukseen.Jotkut on tarkoitettu liikkeen havaitsemiseksi, toiset on suunniteltu mittaamaan lämpötilaa tai aistia lähellä olevia esineitä.Vaikka he kaikki työskentelevät infrapunavalolla, miten he tekevät sen ja mitä niitä käytetään, voi vaihdella melko vähän.Seuraavaksi löydät selkeän ja helpon selityksen yleisimmistä IR -anturityypeistä, jotta ymmärrät mitä kukin tekee ja missä sitä tyypillisesti käytetään.

Passiivinen infrapuna (PIR) -anturi

Eräs Passiivinen infrapuna (PIR) -anturi toimii havaitsemalla muutokset infrapunasäteily luonnollisesti säteilee lämpimien esineiden, kuten ihmiset ja eläimet.Se ei lähetä mitään valoa itse.Sen sijaan se odottaa hiljaa ja tarkkailee lämpötilan muutoksia sen seurannan alueella.Kun joku liikkuu lähistöllä, anturi poimii infrapunatasojen muutoksen ja reagoi - usein kääntämällä jotain päälle, kuten valo tai hälytys.Löydät usein PIR -anturit Liiketoimintavalaistus, turvajärjestelmät ja automaattiset ovet.Lyhennys muodosta 'he ovat yksinkertainen, energiatehokas ja hyvä Alueille, joilla liike on avainliikenteinen.

Heijastava IR -anturi

Eräs heijastava IR -anturi Sisältää IR -LEDin, joka lähettää infrapunavaloa ja sen viereen sijoitetun fototransistorin tai fotodiodin.Kun esine tulee lähelle anturia, osa infrapunavalosta Palautuu takaisin esineeltä ja vastaanotin poimii sen.Sitten anturi käyttää tätä heijastettua valoa selvittääkseen, onko jotain lähellä.Näitä käytetään laajasti robotitetenkin viivan seuraajat, missä anturi etsii kontrastia valon ja tummien pintojen välillä.Saatat myös nähdä heidät Kosketuskytkimet, saippuan annostelijat ja esteiden havaitsemisjärjestelmät.Ne ovat hyödyllisiä, kun sinun on tiedettävä, että jokin on lähellä, tarvitsematta fyysistä kosketusta.

Lähettävä IR -anturi

A lähettävä IR -anturi, mikä IR -LED ja ilmaisin kohtaa toisiaan, yleensä aukko välillä.LED lähettää jatkuvan infrapunavalon säteen, ja niin kauan kuin mikään ei ole tiellä, valo saavuttaa vastaanottimen.Kun esine kulkee raon läpi ja estää palkin, anturi huomaa tauon nopeasti ja lähettää signaalin.Nämä anturit ovat hyödyllisiä Kohteen laskurit, paikko anturit ja muut järjestelmät missä sinun on seurattava tietyn pisteen ohi.Ne ovat tarkkoja ja hienoja Teollisuuskoneet tai kuljetinhihnat Jos tavarat on laskettava tai tarkistettava niiden ohi.

IR -läheisyysanturi

Yksi IR -läheisyysanturi Toimii lähettämällä pieni infrapunavalon pulssi ja tarkistamalla sitten kuinka paljon tuosta valosta palautua takaisin .Mitä lähempänä objektia, sitä vahvempi heijastus.Jos lähellä ei ole, valo ei palaa ja anturi tietää, että alue on selvä.Nämä anturit ovat hyvin yleisiä älypuhelimet (Kuten näytön sammuttaminen korvan lähellä), automaattiset annostelijat ja pienet robotit Tämän on vältettävä törmäämistä asioihin.Niitä on helppo käyttää ja reagoida nopeasti, mikä tekee niistä ihanteellisia kosketusvapaisiin sovelluksiin tai perusavigointiin.

IR -lämpötila -anturi

Yksi IR -lämpötila -anturi Ei tarvitse ottaa yhteyttä mitataan.Sen sijaan se poimii infrapunasäteily esineen lähettäminen, ja sen perusteella se laskee pinnan lämpötilan.Tällaista anturia käytetään usein Teollisuusasetukset, ilmastointijärjestelmät ja lääketieteelliset työkalut kuten kosketuksettomat lämpömittarit.Se on erityisen hyödyllistä tilanteissa, joissa esinettä koskettaminen ei ole turvallista tai mahdollista.Lukeminen tapahtuu nopeasti ja kaukaa, mikä on kätevää sekä jokapäiväisessä että ammatillisessa ympäristössä.

IR -spektroskopia -anturi

Yksi IR -spektroskopia -anturi on edistyneempi ja sitä käytetään oppimateriaalit loistamalla heille infrapunavaloa ja näkemällä kuinka valo reagoi.Eri materiaalit absorboivat tai heijastavat infrapunavalon tiettyjä osia, ja tämä kuvio auttaa tunnistamaan materiaalin valmistettu.Näitä antureita käytetään usein laboratoriot, lääketieteelliset laitteet ja ympäristön seuranta kemikaalien analysoimiseksi, aineet havaitsemaan tai ymmärtämään, kuinka puhdas näyte on.Vaikka he saattavat kuulostaa monimutkaisilta, heillä on suuri rooli tarkat tiedot aineista tarvitsematta muuttaa niitä fyysisesti.

IR -kuvantamisanturi

Yksi IR -kuvantamisanturi käytetään laitteissa, kuten lämpökamerat ja Yökyvyn järjestelmät.Sen sijaan, että tunnistettaisiin vain valoa tai lämpötilaa yhdessä pisteessä, nämä anturit voivat poimia infrapunasäteilyä laajan alueen yli ja muuttaa sen kuvaksi.Kuva näyttää usein lämpöerot Värin varjostuksen avulla on helppo havaita kuumia tai kylmiä alueita.Näitä käytetään Turvallisuus, palontorjunta, rakennustarkastukset ja lääketieteellinen kuvantaminen.Esimerkiksi he voivat löytää lämpövuotoja seinältä tai havaita jonkun läsnäolon täydellisessä pimeydessä.Se on tehokas tapa nähdä, mikä on yleensä ihmisen silmälle näkymätöntä.

Jokainen näistä IR -anturityypeistä tuo taulukon jotain erilaista.Työskenteletkö yksinkertaisen DIY -projektin, robotin rakentamisen tai älykkään järjestelmän suunnittelun, oikean anturin valitseminen riippuu Mitä haluat havaita ja Kuinka haluat havaita sen.Näiden tyyppien tunteminen antaa sinulle vankan lähtökohdan valitaksesi anturin, joka sopii tarpeisiisi parhaiten.

IR LED -anturiprojektiideoita

On monia hauskoja ja käytännöllisiä tapoja käyttää IR -anturit ja IR -LEDit tosielämän hankkeissa.Nämä ideat eivät ole vain hyödyllisiä infrapunateknologian toiminnan oppimisessa, vaan ne auttavat myös älykkäiden järjestelmien rakentamisessa kodeille, kouluille ja jopa teollisuustiloille.Alla on kahdeksan mielenkiintoista projektiideoita, joista kukin selitetään selkeällä ja yksinkertaisella tavalla auttamaan sinua ymmärtämään, miten ne toimivat ja missä niitä voidaan käyttää.

Läheisyysanturi

Tämä projekti käyttää heijastava epäsuora esiintyvyysperiaate.Yksi IR LED lähettää valoaja kun esine tulee lähelle, valo heijastaa takaisin fotodiodi, joka sitten havaitsee sen.Mitä lähempänä objektia, sitä enemmän valoa heijastuu ja sitä vahvempi signaali.

Tämä on sama menetelmä, jota käytetään älypuhelimet.Esimerkiksi puhelun aikana näyttö sammuu, kun puhelin on lähellä korvaa.Se on läheisyysanturi työssä.Voit luoda oman version tästä anturista koskettamattomille säätimille tai esteiden havaitsemiseksi pienessä robotiikassa.

Linja robotin jälkeen

Tässä projektissa IR -antureita käytetään robotin auttamiseen Seuraa polkua tai linjaa piirretty maahan.Yleensä tämä tehdään asettamalla Musta teippi valkoisella pinnalla.IR -anturi havaitsee kontrastin näiden kahden värin välillä. Valkoinen heijastaa IR -valoa, kun taas musta imee sen.

Anturi lähettää nämä tiedot mikrokontrollerille, joka päättää, pitäisikö robotin kääntyä, siirtyä eteenpäin vai lopettaa.Nämä robotit ovat suosittuja kouluissa ja aloittelijoiden robotiikan työpajoissa.Se on hieno tapa oppia, kuinka anturit ja ohjelmointi toimivat yhdessä.

Tuotekaskuri

Tämä projekti toimii käyttämällä suoran esiintyvyys.IR -LED ja fotodiodi asetetaan vastapäätä toisiaan.Kun esine kulkee niiden välillä, se estää IR -valon, ja anturi havaitsee keskeytyksen.

Joka kerta kun esine estää valon, laskuri kasvaa yhdellä.Tämä on hyödyllistä tehtaat tai tuotantolinjat Tuotteiden laskemiseksi ne liikkuessaan kuljetinhihnaa pitkin.Voit näyttää kreivin käyttämällä LEDit, seitsemän segmentin näytöt tai LCD-näytöt.

Murtohälytysjärjestelmä

Tämä projekti perustuu myös suoran esiintyvyys.Se IR -LED ja fotodiodi asennetaan oviaukon tai sisäänkäynnin vastakkaisille puolille.Kun IR -valon säde on keskeytymätön, järjestelmä pysyy hiljaa.Jos joku Kävelee läpi ja rikkoo palkin, anturi laukaisee hälytys.

Tätä yksinkertaista asennusta käytetään kodin turvallisuus, toimistot ja jopa museot arvokkaiden esineiden suojaamiseksi.Se on kustannustehokas tapa luoda perus- mutta tehokas tietoturvajärjestelmä.

IR -musiikin lähettäjä ja vastaanotin

Tässä projektissa IR -tekniikkaa käytetään Lähetä äänisignaalit langattomasti.IR -lähetin lähettää musiikilliset äänet, jotka IR -vastaanotin vastaanottaa muutaman metrin päässä.Sitten signaalit muunnetaan ääneksi pienellä kaiuttimella tai summerilla.

IR -musiikin lähettimen yleensä toimii a 9 V akku, vaikka vastaanotin voi käyttää säänneltyä 9–12 V: n virtalähdettä.Se on hauska tapa ymmärtää langaton tiedonsiirto ja miten IR: tä voidaan käyttää vain havaitsemisen ulkopuolella.

Hauskaa IR -anturien kanssa

Tämä projekti yhdistää IR -anturien, kuten esineiden havaitseminen, esteiden välttäminen ja läheisyyden tunnistaminen.Voit rakentaa peruspiirit, jotta LEDit kytkeytyvät päälle, kun esine on lähellä tai laukaisee ääniä, kun liike havaitaan.

Se on hienoa kokeilla sitä, kuinka IR-anturit käyttäytyvät eri olosuhteissa ja hankkimaan käytännön kokemusta Yksinkertaiset robotiikka- tai automaatiotehtävät.

Langaton PIR -tietoturvajärjestelmä

Tässä projektissa käytät Neljä PIR -liikkeen anturia, jokainen asetettu toiselle puolelle -edessä, selkä, vasen ja oikea- koko alueen seuraamiseksi.Jos liike havaitaan mistä tahansa puolelta, järjestelmä laukaisee ääni- ja visuaalisen hälytyksen.Se kertoo myös, mihin suuntaan liike tuli.

Tämä asennus on täydellinen huoneen tai alueen turvaamiseen, jolla tarvitset laajakuvaa.Sitä voidaan levittää Kodin turvallisuus, toimistot tai jopa etävalvontavyöhykkeet.

Kohteen ja läheisyyden infrapunailmaisinta

Tässä projektissa tavoitteena on havaita molemmat esineen ja sen etäisyyden läsnäolo IR -antureilla.Piiri voidaan säätää toimimaan a Polunseuranta, esteenilmaisin tai jopa kosketusvapaa kytkin.

Tämä on hyödyllinen monikäyttöinen projekti, joka osoittaa IR -anturien joustavuuden.Sen helppo rakentaa ja auttaa sinua näkemään, kuinka IR -anturit voivat sopeutua eri rooleihin piirin asennuksesta riippuen.

Keskeiset erot IR -anturin ja IR -LED: n välillä

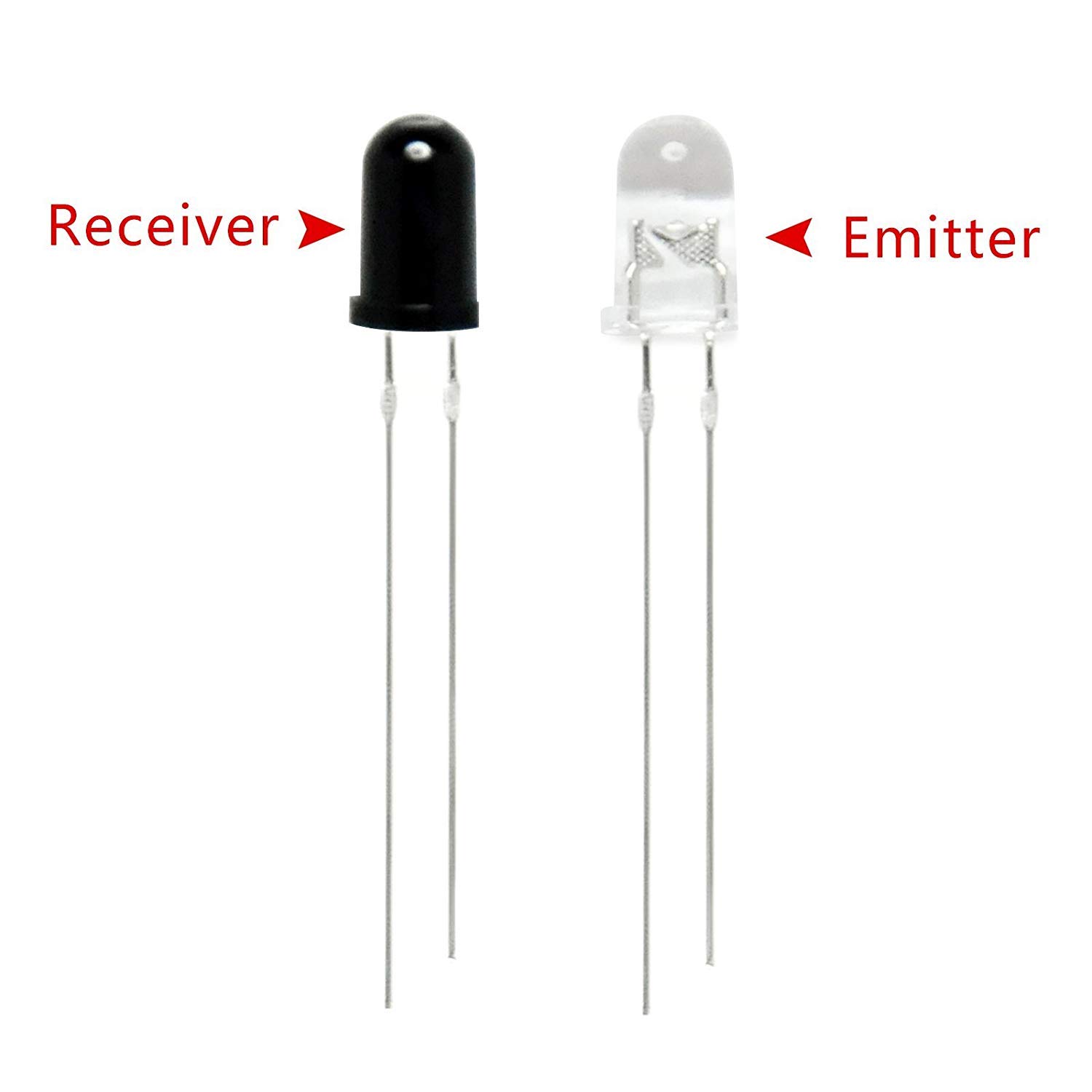

Kuva 5. IR -anturi ja IR -LED

Jos olet vasta aloittamassa elektroniikkaa tai työskentelet ensimmäisessä infrapunapohjaisessa projektissasi, IR-anturin ja IR-LED: n välillä on helppo sekoittaa.Vaikka he molemmat käsittelevät infrapunasäteilyä, heillä on hyvin erilaisia ​​työpaikkoja.Yksi käytetään signaalien lähettämiseen, kun taas toisen on tarkoitus havaita ne.Kummankin toiminnan ymmärtäminen auttaa sinua valitsemaan oikean komponentin piirisi tai projektillesi.Hajotellaan se selvästi.

IR -anturi

• Toiminto

Yksi IR -anturi on laite, joka on rakennettu havaita infrapunasäteily Tulossa esineestä tai pomppiminen siitä.Sitä käytetään Muutosten tuntemiseksi Ympäristössä, kuten sen ohi, läheinen esine tai jopa pintalämpötila.Jos projektisi tarvitsee Vastaa, kun jotain on läsnä tai liikkuu, IR -anturi on mitä tarvitset.

• Komponentit

IR -anturi sisältää tyypillisesti sekä IR -LED (emitter) että fotodiodin tai fototransistorin (vastaanotin).IR -LED lähettää infrapunavaloa, ja vastaanotin poimii palauttavan valon.Jos jotain on tiellä tai heijastaa valoa, anturi huomaa muutoksen ja lähettää signaalin.

• työperiaate

IR -anturit toimivat seuraamalla infrapunavaloa - joko Lämpimän ruumiin lähettämät luonnolliset lajit (kuten PIR -anturissa) tai heijastunut valo IR -LEDiltä.Jos fotodiodin havaitsema valon määrä muuttuu, anturi reagoi.Näin se tietää, milloin liike on tai kun jotain on lähellä.

• Sovellukset

Löydät IR -anturit Automaattiset ovet, kodinturvajärjestelmät, koskettamattomat hanat, lämpömittaritja jopa linja-seurakunnat.Ne ovat hyödyllisiä kaikissa tilanteissa, joissa laitteen on reagoitava liikkeeseen, lämpötilaan tai esineiden läsnäoloon.

IR -LED

• Toiminto

IR-LED on eräänlainen valoa säteilevä diodi antaa infrapunavaloa, kun se on virrannut.Tätä valoa ei voida nähdä silmilläsi, mutta IR -vastaanottimet ja anturit ottavat sen vastaan.Jos projektisi on lähetettävä signaaleja tai tietoja, IR -LED on mitä käytät.

• Komponentit

IR -LED on valmistettu a puolijohdemateriaali.Siinä on kaksi nastaa, aivan kuten tavallinen LED, ja se antaa virran vain virtaa yhteen suuntaan.Kun virta virtaa sen läpi, se säteilee valoa infrapunaspektrissä näkyvän valon sijasta.

• työperiaate

Aivan kuten tavallinen LED, IR -LED toimii milloin Elektronit liikkuvat diodin läpi ja vapauttavat energiaa.Mutta sen sijaan, että tuottaisi näkyvää valoa, energia tulee infrapunasäteilyksi.Tämä tekee siitä täydellisen kaukosäätimien ja IR -viestintäjärjestelmien kanssa.

• Sovellukset

IR -merkkivaloja käytetään TV -kaukosäätimet, turvajärjestelmät, yövisiokameratja jopa langattomat äänenlähettimet.Missä tahansa sinun on lähetettävä tietoja ilman johtoja, löydät usein IR -LEDit järjestelmän ytimestä.

Jos rakennat jotain, johon on vastattava liike-, lämpötila- tai lähistöllä olevat esineet- Käytä IR -anturia.Jos tavoitteesi on lähettää a Signaali, kuten etäkomento tai langaton datasilloin Käytä IR -LEDiä.He työskentelevät usein yhdessä, mutta heidän ainutlaatuisten rooliensa tunteminen auttaa sinua tekemään älykkäämpiä suunnittelupäätöksiä projektillesi.

Johtopäätös

IR -anturit ja IR -LEDit ovat yksinkertaisia, mutta tehokkaita työkaluja, jotka auttavat monia päivittäisiä laitteitasi toimimaan älykkäämmin.Niiden avulla koneet voivat havaita liikettä, seurata polkuja, laskea esineitä ja jopa kommunikoida langattomasti.Opitpa sitten elektroniikan peruselektroniikasta tai rakentaa älykäs järjestelmä kotona, nämä komponentit ovat helppokäyttöisiä ja erittäin mukautuvia.Tämä opas on osoittanut, kuinka ne toimivat, missä niitä käytetään ja kuinka voit alkaa rakentaa heidän kanssaan.Oikean asennuksen avulla voit tehdä omia IR-pohjaisia ​​projekteja ja nähdä tämän tekniikan toiminnassa.Parasta on, että sinun ei tarvitse olla asiantuntija aloittaaksesi.
