Miksi valita MAX208ECAG RS-232-projekteillesi

MAX208ECAG on älykäs ratkaisu jokaiselle, joka haluaa asettaa luotettavan RS-232-sarjaviestinnän ilman ylimääräisten osien tai monimutkaisen johdotuksen vaivaa.Se toimii yhdellä +5 V: n virtalähteellä ja siinä on sisäänrakennetut latauspumput, joten et tarvitse suuria ulkoisia kondensaattoreita.Sisäänrakennetulla suojauksella staattista purkautumista se auttaa pitämään laitteesi turvassa ja sujuvasti.Tämä siru tukee neljää lähetystä ja neljä vastaanottokanavaa ja toimii nopeudella 120 kbps.Se on vankka valinta kaikelle kannettavista työkaluista tietojärjestelmiin ja teollisuusasetuksiin.Jos rakennat tai päivität järjestelmää, joka käyttää RS-232-signaaleja, tämä siru voi tehdä prosessista helpompaa ja tehokkaampaa.

Luettelo

MAX208ECAG -yleiskatsaus

Se Max208Cag on osa RS-232-lähetinvastaanottimien luotettavaa MAX200E-perhettä, joka on suunniteltu toimimaan yhdellä +5 V: n virtalähteellä.Se tarjoaa sisäänrakennetun ± 15 kV ESD -suojan, mikä tekee siitä vankan valinnan turvalliselle ja vakaalle tiedonsiirtolle.Tämä laite sisältää neljä ohjainta ja neljä vastaanotinta, jotka käsittelevät RS-232 ja V.28 signaaleja helposti.Sisäänrakennetulla latauspumpulla se ei tarvitse ulkoisia kondensaattoreita jännitteen muuntamista varten, mikä auttaa säästämään levyn tilaa ja yksinkertaistaa suunnittelua.Se tukee tiedonsiirtoa jopa 120 kbps ja täyttää YVA/TIA-232E ja CCITT V.28 -standardit.MAX208ECAG on 24-nastainen pakkaus ja se sopii hyvin moniin sovelluksiin, jotka tarvitsevat luotettavaa sarjaviestintää.

Haluatko ostaa max208ecag -irtotavarana?Ota yhteyttä tarkistamaan nykyinen osake, läpimenoaika ja hinnoittelu - olemme täällä auttamassa.

Max208ecag Pinout -tiedot

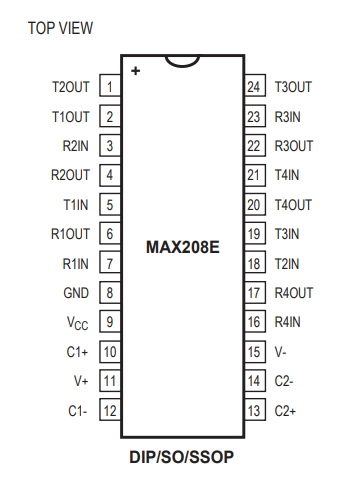

PIN -funktiot

Nro	Nimeä	Kuvaus
1	T2out	Lähetyskanava 2
2	T1out	Lähetyskanava 1
3	R2in	Vastaanotokanava 2
4	R2out	Vastaanotokanava 2
5	T1in	Lähetetään syöttökanava 1
6	R1out	Vastaanotokanava 1
7	R1in	Vastaanotokanava 1
8	Hölynpöly	Pohja
9	VCC	+5 V syöttöjännite
10	C1+	Positiivinen pääte varauspumpun korkille
11	V+	Varauspumpun lähtö (positiivinen)
12	C1–	Negatiivinen pääte varauspumppukorkille
13	C2+	Positiivinen pääte varauspumpun korkille
14	C2–	Negatiivinen pääte varauspumppukorkille
15	V–	Varauspumpun lähtö (negatiivinen)
16	R4in	Vastaanotokanava 4
17	R4out	Vastaanotokanava 4
18	T2in	Lähetetään syöttökanava 2
19	T3in	Lähetetään syöttökanava 3
20	T4out	Lähetyskanava 4
21	T4in	Lähetetään syöttökanava 4
22	R3out	Vastaanotokanava 3
23	R3in	Vastaanotokanava 3
24	T3out	Lähetyskanava 3

MAX208ECAG CAD -malli

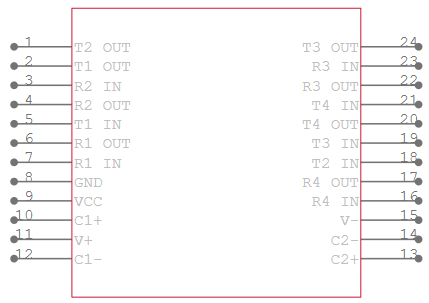

Max208ecag -symboli

Max208ecag -jalanjälki

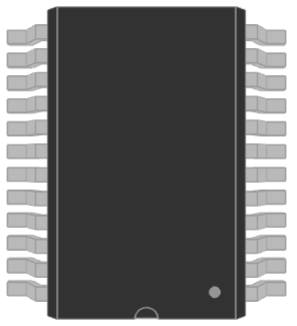

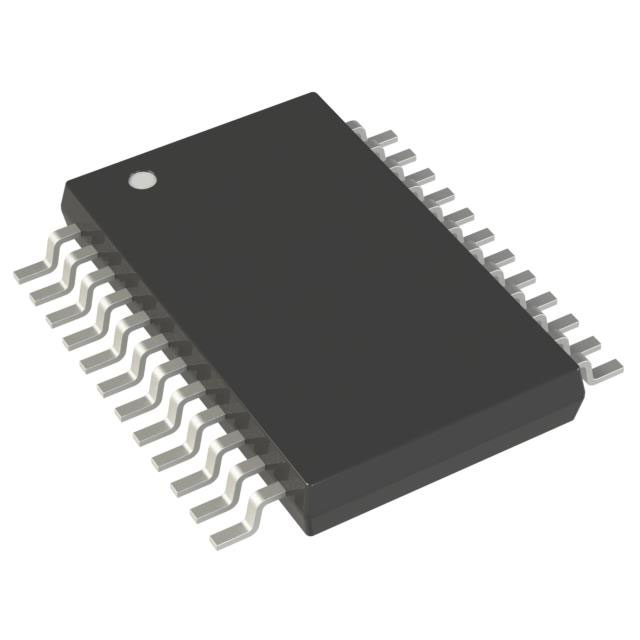

MAX208ECAG 3D -malli

MAX208ECAG: n ominaisuudet

Sisäänrakennettu ± 15 kV ESD -suojaus

Saat vahvan ESD -suojauksen, joka on rakennettu suoraan laitteeseen, auttaen suojaamaan järjestelmääsi staattisen purkautumisen vaurioilta tarvitsematta ylimääräisiä komponentteja.

Toimii yhdellä +5 V: n syövyllä

Sisäänrakennetun latauspumpunsa ansiosta Max208ECAG toimii sujuvasti vain yhdellä +5 V: n virtalähteellä.Ei tarvitse erillistä ± 12 V: n asennusta, mikä tekee suunnittelustasi yksinkertaisemman ja tehokkaamman.

Ulkoisia kondensaattoreita ei tarvita

Latauspumppu toimii ilman suuria ulkoisia kondensaattoreita.Tämä auttaa vähentämään asettelun osien määrää ja pitää levyn puhtaana ja helppo hallita.

Kompakti 24-nastainen SSOP-paketti

Sen pienen SSOP -paketin avulla voit säästää jopa 40%: n levyn tilaa verrattuna standardiin, joten paketteja.Tästä on hyötyä, kun työskentelet tiukkojen asettelujen tai kompaktien koteloiden kanssa.

Nousee RS-232 ja V.28 -standardit

MAX208ECAG tukee luotettavaa viestintää jopa 120 kbps ja noudattaa yleisiä RS-232- ja V.28-standardeja.Voit käyttää sitä monissa erityyppisissä laitteissa huolehtimatta yhteensopivuudesta.

MAX208ECAG -tekniset eritelmät

Tuote Määrite	Attribuuttiarvo
Valmistaja	Maxim integroitu
Jännite - Syöttö	4,5 V ~ 5,5 V
Tyyppi	Lähetin -vastaanotin
Toimittajan laitepaketti	24-SSOP
Sarja	-
Vastaanottimen hystereesi	500 mV
Protokolla	Rs232
Paketti / kotelo	24-SSOP (0,209 ", 5,30 mm leveys)
Paketti	Putki
Käyttölämpötila	-40 ° C ~ 85 ° C
Kuljettajien/vastaanottimien lukumäärä	4/4
Asennustyyppi	Pintakori
Dupleksi	Koko
Tiedonsiirto	120 kbps
Perustuotteenumero	Max208

MAX208ECAG -piirikaavio

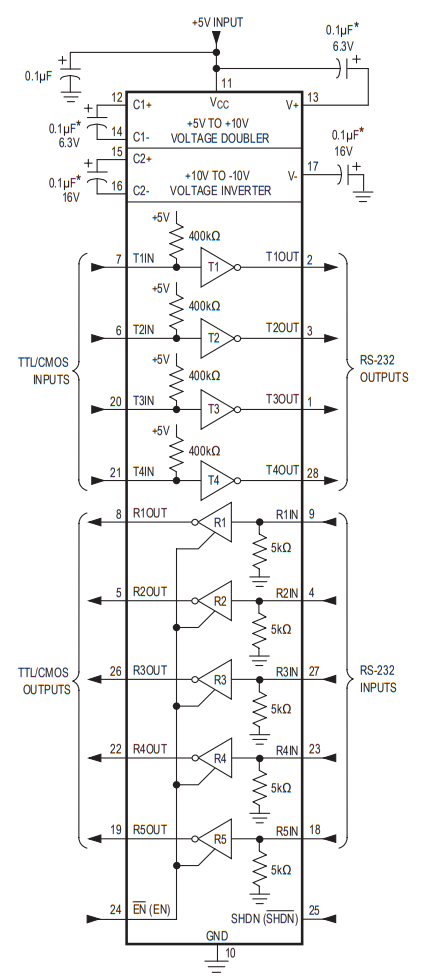

MAX208ECAG: n piirikaavio osoittaa, kuinka siru toimii RS-232-linja-ohjaimena ja vastaanottimena.Se vie yhden +5 V: n tuloa ja käyttää sisäisiä varauspumppuja sekä RS-232-signaaleille tarvittavien positiivisten että negatiivisten jännitteiden tuottamiseksi.Sirulla on neljä kuljettajaa ja neljä vastaanotinta.Kuljettajat (T1-T4) ottavat TTL- tai CMOS-tason tuloja ja muuntaa ne RS-232-tason lähdöiksi, kun taas vastaanottimet (R1-R4) tekevät päinvastaista muuntamalla RS-232-syötteet TTL/CMOS-tason lähtöiksi.Kondensaattorit on kytketty varauspumpputappiin (C1+, C1–, C2+, C2–) jännitteen muuntamisen auttamiseksi.EN- ja SHDN -nastat antavat sinun hallita sirun toimintaa tai laittaa sen sammutustilaan virran säästämiseksi.Kaiken kaikkiaan tämä IC auttaa yhdistämään mikrokontrollerin tai digitaalisen järjestelmän RS-232-laitteisiin, kuten tietokoneisiin, modeemeihin tai sarjaantureihin käyttämällä vain yhtä virtalähdettä.

Max208ECAG: n sovellukset

Akkukäyttöinen laite

MAX208ECAG on loistava valinta akkukäyttöisille järjestelmille.Se toimii yhdellä +5 V: n syövyllä ja siinä on vähäiset tehon tarpeet, mikä auttaa laitetta jatkamaan jokaisessa latauksessa.

Kädessä pidettävä laite

Pienellä paketillaan ja ylimääräisillä kondensaattoreilla ei tarvetta, tämä siru sopii hyvin kompakteihin, kädessä pidettäviin työkaluihin ja laitteisiin, joissa säästämällä tilaa on merkitystä.

Kannettavat diagnoosityökalut

Kenttädiagnostiikassa ja testauslaitteissa Max208ECAG tarjoaa luotettavan tiedonsiirron pienessä jalanjäljessä, mikä helpottaa kevyiden ja kannettavien työkalujen rakentamista.

Teollisuusautomaatio

Voit käyttää tätä laitetta teollisuusjärjestelmissä, joissa tarvitaan luotettava RS-232-viestintä.Sen vahva ESD -suojaus ja vakaa toiminta auttavat meluisissa ympäristöissä.

Televiestintä

Tämä siru tukee sujuvaa tiedonsiirtoa, mikä tekee siitä hyödyllisen televiestinnän sovelluksissa, jotka luottavat RS-232-signaaleihin laitteiden asetuksissa tai ohjauksessa.

Tiedonkeruujärjestelmät

Asetuksissa, joissa sinun on kerättävä ja siirrettävä tietoa tarkasti, MAX208ECAG varmistaa luotettavan signaalin käsittelyn jopa pidemmillä kaapeleilla.

Myyntipisteet

POS-järjestelmät luottavat usein tulostimien, skannerien ja muun RS-232-rajapintoihin.MAX208ECAG auttaa varmistamaan, että nämä laitteet pysyvät yhteydessä ja toimivat hyvin.

MAX208ECAG: n ääriviivat

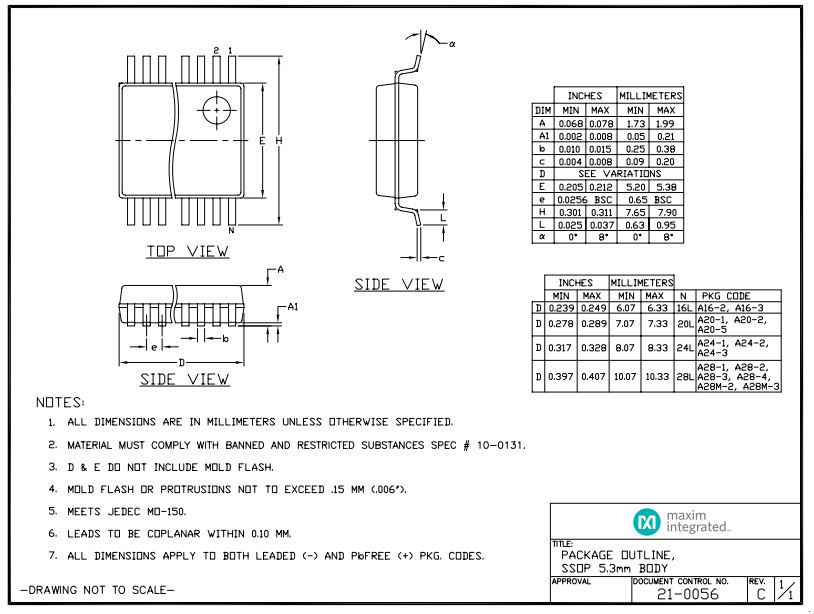

MAX208ECAG: n ääriviivat kuvaavat sirun pakkauksen fyysistä kokoa ja muotoa, mikä auttaa piirilevyn asettelua suunnitellessasi.Tämä siru käyttää SSOP: tä (kutistunut pieni ääriviivat), jonka rungon leveys on 5,3 mm.Etäisyys PIN -kärjestä PIN -kärkeen (mitta D) vaihtelee version mukaan noin 6,6 mm - 10,33 mm.Kehon korkeus (H) on noin 7,65–7,90 mm ja rungon paksuus (A) on välillä 1,73–1,99 mm.Lyijyt sijaitsevat 0,65 mm: n sävelkorkeudella, mikä tarkoittaa kuinka kaukana toisistaan ​​jokainen tappi on seuraavasta.Kaavio näyttää myös tapin pituuden, leveyden ja kokonaismuodon auttamaan valmistajia asettamaan sen tarkasti pöydälle.Kaikki arvot on annettu sekä tuumina että millimetreinä, mikä on helppo käyttää eri alueilla.Tämä varmistaa, että siru sopii oikein ja toimii sujuvasti elektronisissa malleissa.

MAX208ECAG: n etu ja haitta

Edut

• Vahva ja vakaa teollisuuskäyttöön

• Käsittelee useita kuljettajia ja vastaanottimia helposti

• Hyvä signaalin laatu lisätyllä hystereesillä

• Käyttää vähemmän virtaa normaalin käytön aikana

• 1μA: n pienitehoinen sammutustila

Haitat

• Toimii vain +5 V: n tarjonnan kanssa

• Pakkaus voi olla liian suuri erittäin tiukkoihin tiloihin

• Ei ihanteellinen nopeuden tiedoille yli 120 kbps

• Ei sisällä sisäänrakennettuja kondensaattoreita, kuten jotkut muut mallit

Max208ecag -vaihtoehdot

Osa Määrä	Valmistaja	Keskeiset ominaisuudet	Käytä tapausta/muistiinpanoja
Max208Eag	Analog Devices Inc./maxim integroitu	Samat tiedot kuin MAX208ECAG RS232 -tuella, Koko kaksipuolinen, 4/4 ohjaimen/vastaanottimen kokoonpano, 24-SSOP.	Sopiva vaihtoehto max208ecagille sarjasta Tiedonsiirto samanlaisissa ympäristöissä.
Max208cdwr	Texas Instruments	RS232 -lähetin -vastaanotin, 4 kuljettajaa ja 4 vastaanotinta, Täysi kaksipuolinen, toimii 120 kbps, 24-SOIC-paketti.	Paras vähemmän äärimmäisiin lämpötilan tarpeisiin (0 ° C 70 ° C);Laajempi pakettimuoto.
Max208ecag+t	Analog Devices Inc./maxim integroitu	Max208ECAG: n nauha- ja kelaversio, samat ominaisuudet mukaan lukien Full Duplex RS232 ja 4/4 ohjain/vastaanotin.	Suunniteltu automatisoituihin valmistusasetuksiin;sama sähköinen tekniset tiedot max208ecag.

Tietoja Analog Devices Inc.

Analog Devices Inc. on luotettava nimi korkean suorituskyvyn elektroniikan suhteen.Löydät niiden tuotteet monista järjestelmistä yksinkertaisista työkaluista edistyneisiin viestintäasetuksiin.He keskittyvät luotettavien, helppokäyttöisten osien valmistamiseen ja valmiina reaalimaailman sovelluksiin.Jos etsit luotettavia ratkaisuja signaalinkäsittelyyn, virranhallintaan tai yhteyksiin, analogiset laitteet ovat kattaneet.Heidän laaja tuotevalikoima ja johdonmukainen laatu tekevät heistä valinnan monille käyttäjille ympäri maailmaa.

Johtopäätös

MAX208ECAG on hyödyllinen ja helppokäyttöinen RS-232-lähetin-vastaanotin, joka sopii hyvin monen tyyppisiin laitteisiin.Se auttaa sinua rakentamaan yksinkertaisia ​​ja kompakteja järjestelmiä, joissa on vähemmän osia sisäänrakennetun latauspumpunsa ansiosta.Sen ESD-suojaus lisää ylimääräistä turvallisuutta, ja 24-nastainen SSOP-paketti säästää tilaa pöydällesi.Tämä siru on täydellinen kannettavalle, akkukäyttöiselle ja teollisuustyökaluille, jotka tarvitsevat luotettavaa sarjaviestintää.Standardien RS-232- ja V.28-signaalien tuella se varmistaa yhteensopivuuden useimpien järjestelmien kanssa.Työskentelet sitten diagnostiikan, automaation tai tiedonsiirton asetusten parissa, tämä siru pitää asiat sujuvasti ja yksinkertaisina.Se on vankka valinta moniin sarjaviestinnän tarpeisiin.
