EP20K400EBC652-2 FPGA: Sovellukset, ohjelmointi ja vaihtoehdot

Tämä opas selittää kaiken EP20K400EBC652-2, tehokas siru, nimeltään FPGA.Se osoittaa kuinka siru toimii, mitä ominaisuuksia sillä on ja missä voit käyttää sitä.Opas sisältää yksinkertaisia ​​selityksiä sirun osista, miten se muodostaa yhteyden muihin laitteisiin ja kuinka se ohjelmoidaan askel askeleelta.Löydät myös samanlaiset sirut, edut, koon yksityiskohdat, sovellukset ja sen tekemän yrityksen taustan.

Luettelo

Mikä on EP20K400EBC652-2?

Se EP20K400EBC652-2 on Intelin Apex 20K -perheen korkean tiheyden kenttäohjelmoitava porttijoukko (FPGA), jonka alun perin kehitti.Tämä laite on suunniteltu vaatimaan digitaalisia logiikkasovelluksia ja tarjoaa edistyneitä ominaisuuksia, kuten 16 640 logiikkaelementtiä (LES), 1 664 logiikkajoukkoa (laboratorioita) ja noin 1 052 000 järjestelmäporttia.Se sisältää 212 992 bittiä sulautettua RAM-muistia ja tarjoaa 488 yleiskäyttöistä I/O-nastaa.EP20K400EBC652-2 on rakennettu 0,22 mikronin CMOS-prosessiin, ja tarjoaa vankan suorituskyvyn tavanomaisella kaupallisella lämpötila-alueella 0 ° C- +85 ° C.Apex 20K -perheeseen kuuluva FPGA integroi LUT-pohjaiset ja tuote- ja termipohjaiset logiikkarakenteet sekä sulautettujen järjestelmälohkojen ja muistin kanssa, jolloin luomalla tehokas alusta ohjelmoitavalle-CHIP (SOPC) -mallille.

Etsitkö EP20K400EBC652-2?Ota yhteyttä tarkistaaksesi nykyisen varastot, läpimenoaika ja hinnoittelu.

EP20K400EBC652-2 CAD-mallit

EP20K400EBC652-2 -symboli

EP20K400EBC652-2 Jalanjälki

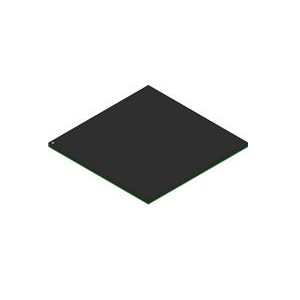

EP20K400EBC652-2 3D -malli

EP20K400EBC652-2 ominaisuudet

Korkea logiikka: EP20K400EBC652-2 tarjoaa 16 640 logiikkaelementtiä (LES), jolloin se pystyy käsittelemään monimutkaisia ​​digitaalisia logiikkakuvioita, kuten laajamittaisia ​​ohjausjärjestelmiä, signaalinkäsittelyyksiköitä ja sulautettuja mukautettuja prosessoreita.

Suuri sulautettu muisti: Tämä laite sisältää 212 992 bittiä sulautettua RAM-muistia, joita voidaan käyttää puskurointiin, väliaikaiseen tallennustilaan tai muistiintensiivisten algoritmien toteuttamiseen suoraan FPGA-kankaassa.

Korkea I/O -lukumäärä: 488 käyttäjän käytettävissä olevien syöttö-/lähtötappien avulla FPGA tukee laajaa ulkoista rajapinta, joka on ihanteellinen järjestelmille, jotka vaativat laajan valikoiman viestintäkanavia tai anturi-/tiedonkeruutuloja.

Nopea kello suorituskyky: EP20K400EBC652-2: n tukevat taajuudet jopa 170 MHz: iin mahdollistaa nopean tietojenkäsittelyn ja nopean logiikan suorittamisen.

Edistynyt arkkitehtuuri: Intelin Apex 20K -arkkitehtuuriin rakennettu, siinä yhdistyvät hakupöytä (LUT) logiikka, tuote-termi logiikka ja sulautetut järjestelmälohkot lisäämään suunnittelun joustavuutta ja logiikan optimointia.

1,8 V ytimen toimitus: Toimii alhaisella 1,8 V: n ydinjänniteellä, mikä mahdollistaa tehokkaan virrankulutuksen vaarantamatta suorituskykyä.

Kaupallinen lämpötila -alue: Suunniteltu toimimaan 0 ° C: sta +85 ° C: seen, joten se sopii yleisiin teollisuus- ja kaupallisiin elektronisiin ympäristöihin.

CMOS -tekniikka: Valmistettu 0,22 mikronin CMOS-prosessissa, joka tasapainottaa nopeutta, tehon hyötysuhdetta ja kustannustehokkuutta keskimääräiseen monimutkaisuussuunnitelmiin.

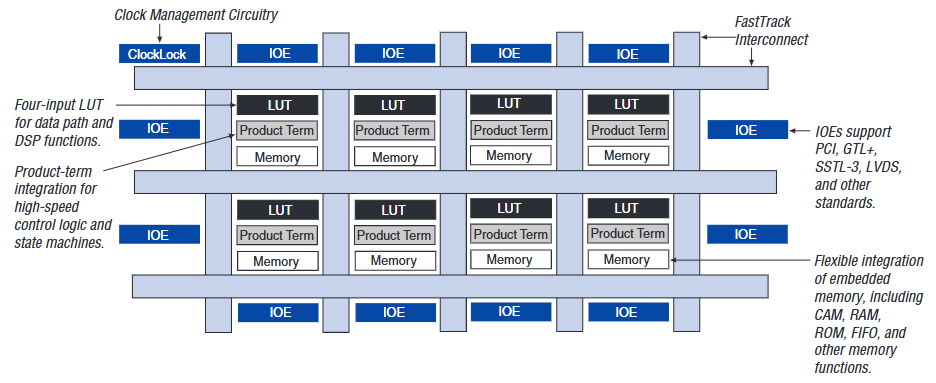

Apex 20K -laitteen lohkokaavio

Apex 20K -laitteen lohkokaavio, kuten EP20K400EBC652-2, osoittaa, kuinka siru on rakennettu käsittelemään monimutkaisia ​​logiikka- ja muistitehtäviä.Keskellä ovat logiikkapalikoita, jotka on valmistettu neljän tulon LUT: sta, tuotetermeistä ja muistista.Näitä lohkoja käytetään mukautettujen logiikkatoimintojen ja ohjaustoimintojen luomiseen.Reunojen ympärillä on IOE: t (tulo-/lähtöelementit), jotka yhdistävät sirun ulkoisiin laitteisiin.Ne tukevat erilaisia ​​standardeja, kuten PCI ja LVD -levyjä, mikä tekee sirusta joustavan moniin käyttötarkoituksiin.

Vaaka- ja pystysuuntaisia ​​Fasttrack -viivoja käytetään sirun eri osien nopeasti kytkemiseen.Kaavio näyttää myös siruun sisäänrakennetut upotetut muistilohkot, jotka voivat toimia RAM-, ROM-, FIFO- ja muun tyyppinä.Nämä auttavat tallentamaan ja käsittelemään tietoja sirun sisällä.Siellä on myös kellonhallintapiiriä, mukaan lukien kelloloukko, ajoitussignaalien pitämiseksi tasaisena ja synkronoituna.Kaiken kaikkiaan suunnittelu auttaa EP20K400EBC652-2 suorittamaan nopeaa, joustavaa ja tehokasta digitaalista toimintaa.

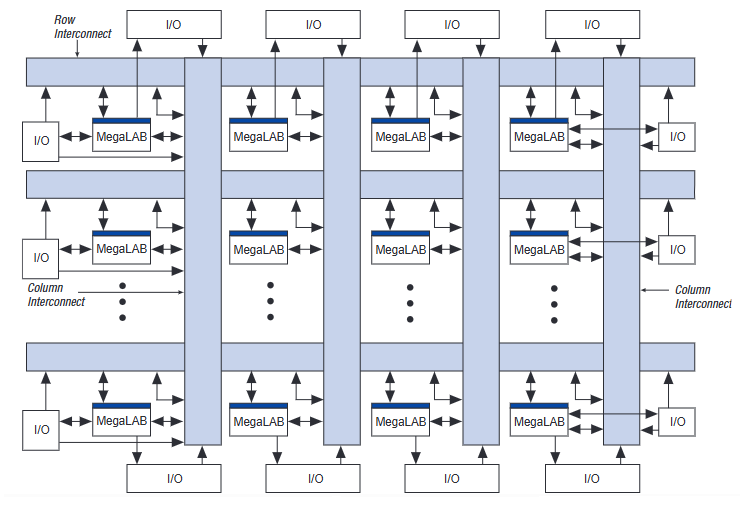

Apex 20K -yhteysrakenne

Apex 20K -laitteen välinen rakenne, kuten EP20K400EBC652-2, on suunniteltu reitittämään signaaleja tehokkaasti FPGA: n eri osien välillä.Kaavio näyttää megalabien ruudukon, jotka ovat suuria logiikka- ja muistiresurssien ryhmiä.Nämä lohkot on järjestetty riveihin ja sarakkeisiin, joista jokainen on kytketty erillisen rivin ja pylvään kytkentäviivoihin.

Rivi -liitännät kulkevat vaakasuoraan, kun taas pylväsliitännät kulkevat pystysuunnassa.Nämä yhteydet sallivat joustavan tiedonkulun sirun läpi, mikä mahdollistaa logiikan lohkojen kommunikoinnin nopeasti.Nuolet osoittavat signaalireittejä, jotka voivat kulkea molempiin suuntiin tarjoamalla useita reititysvaihtoehtoja.

I/O -lohkot sijoitetaan laitteen reunojen ympärille ja ne on kytketty toisiinsa liittyvään järjestelmään, mikä tekee signaaleista helpon reitityksen sisäisen logiikan ja ulkoisten komponenttien välillä.Tämä rakenne auttaa EP20K400EBC652-2-tukikompleksia ja nopeaa mallia antamalla sille voimakkaan reitityksen joustavuuden ja avaruuden tehokkaan käytön.

EP20K400EBC652-2 -määritykset

Tyyppi	Parametri
Valmistaja	Altera/intel
Sarja	APEX-20KE®
Pakkaus	Massa
Osien tila	Aktiivinen
I/O: n lukumäärä	488
Jännite - Syöttö	1,71 V ~ 1,89 V
Asennustyyppi	Pintakori
Käyttölämpötila	0 ° C ~ 85 ° C (TJ)
Paketti / kotelo	652 bga
Toimittajan laitepaketti	652-BGA (45x45)
Perustuotteenumero	EP20K400

EP20K400EBC652-2 -sovellukset

Digitaalinen signaalinkäsittely (DSP)

EP20K400EBC652-2: n korkean logiikan tiheydellä ja suurella sulautetulla RAM-muistilla soveltuu hyvin DSP-tehtäviin, kuten äänen parantamiseen, videosuodatukseen ja kuvankäsittelyyn.Sen nopea toimintataajuus ja joustava arkkitehtuuri mahdollistavat algoritmien, kuten FFT-, FIR- ja IIR -suodattimien, tehokkaan suorittamisen suoraan laitteistossa.

Sulautetut ohjausjärjestelmät

Laite tukee monimutkaisten tilakoneiden, ajoituslogiikan ja ohjausvirtaarkkitehtuurien toteuttamista.Tämä tekee siitä ihanteellisen käytettäväksi robotiikassa, teollisuusohjaimissa ja älykkäissä automaatioalustoissa, joissa tarvitaan tarkkoja ja ohjelmoitavaa logiikkakäyttäytymistä.

Teleinfrastruktuuri

Korkea I/O -lukumäärä ja nopea kytkentäominaisuudet tekevät siitä vankan valinnan verkkoreitittimille, kytkimille ja protokollamuuntimille.Se pystyy hallitsemaan pakettien reititystä, kehyksen käsittelyä ja virheenkorjaustehtäviä nopean viestinnän järjestelmissä.

SOPC-on-A-A-A-A-A-SOPC -mallit

Sen sekoitettu logiikkarakenne (LUT- ja tuote- ja termipohjainen) ja sulautettu muisti mahdollistavat järjestelmän täydellisen integroinnin yhdellä sirulla.Tämä tukee prosessorin kaltaisia ​​arkkitehtuureja räätälöityihin laskentatehtäviin sovelluksissa, jotka vaihtelevat instrumentoinnista sulautettuun analytiikkaan.

EP20K400EBC652-2 samanlaiset osat

Olla EP20K400EBC652-1

Tämä FPGA on melkein identtinen EP20K400EBC652-2: n kanssa ydinarkkitehtuurin, logiikkaelementtien (16 640), I/O-määrän (488) ja pakkaustyypin (652-pallo BGA) suhteen.Ensisijainen ero on nopeusluokassa, jossa -1-variantti tarjoaa hiukan erilaisia ​​ajoitusominaisuuksia.Se pysyy täysin yhteensopivana mallien kanssa, jotka perustuvat samoihin jalanjäljen ja sähkövaatimuksiin.Sen läheinen suorituskyvyn ja muotokerroksen ottelu tekee siitä yksinkertaisimman pudotuskorvauksen vanhoille sovelluksille EP20K400EBC652-2 käyttämällä.

Olla EP20K400EBI652-2X

Tämä variantti tarjoaa kaikki EP20K400EBC652-2: n ydinominaisuudet, mutta sen arvioitu teollisuuden lämpötila -alueelle -40 ° C - +100 ° C.Siinä on myös hiukan korkeampi I/O -nastamäärä, mikä voi olla edullinen malleille, jotka vaativat laajennettuja yhteyksiä.Tämä tekee siitä vahvan vaihtoehdon ankarammissa ympäristöissä toimiville sovelluksille tai tarvitsee parempaa lämpökeskeisyyttä säilyttäen samalla saman 652-palloisen BGA-jalanjäljen.

Olla EP20K400CF672C8N

Tämä malli tarjoaa samat logiikka resurssit ja suorituskykyvaatimukset, mutta se on kompakti 672-palloinen Fineline BGA -paketti (27x27 mm).Se on ihanteellinen avaruusrajoitetuille järjestelmille.Sisäinen kokoonpano pysyy samanlaisena, mikä mahdollistaa HDL -suunnitteluresurssien uudelleenkäytön vain vähäisillä levyn asettelun säätöillä, mikä tekee siitä käytännöllisen valinnan vanhojen mallien optimoimiseksi pienempiin laitteistoprofiileihin.

EP20K400EBC652-2-ohjelmointivaiheet

1. Suunnittelutieto

Aloita luomalla digitaalinen suunnittelu laitteistokuvauskielten, kuten VHDL tai Verilogin, avulla tai kaavamaisten suunnittelutyökalujen kautta.Tämä vaihe määrittelee FPGA -suunnittelun logiikan, arkkitehtuurin ja toiminnallisen käyttäytymisen.

2. Synteesi ja sovitus

Lataa malli Intelin Quartus® II tai Max+Plus® II -ohjelmistoon.Nämä työkalut syntetisoivat HDL: n tai kaavamaasi logiikkaan, joka kartoittaa FPGA: n sisäisiin resursseihin.Tämä prosessi luo a.sOF (SRAM -objektitiedosto), jota käytetään laitteen määrittämiseen.

3. Luo määritystiedosto

Muunna .SOF -tiedosto ohjelmointiin sopivaksi muotoksi.Sarjakokoonpanoon luo .rbf (raaka binaaritiedosto);Luo A EPC2 -laitteen kanssa.Tämä vaihe varmistaa yhteensopivuuden valitsemasi ohjelmointimenetelmällä.

4. Valitse kokoonpanomenetelmä

Valitse joko passiivinen sarja (PS) tai JTAG.PS-tilassa FPGA on määritetty Power-Up-sarjan kokoonpanolaitteen avulla.JTAG -tilassa FPGA on ohjelmoitu suoraan käyttämällä JTAG -kaapelia ja ohjelmoijaa, usein kehityksen ja virheenkorjauksen aikana.

5. Laitteistoasetukset

Kytke tärkeät kokoonpanotapit oikein: Yhdistä NConfig aloittaaksesi määritysprosessin, NSTATUS: n tarkkailemiseksi mahdollisten määritysvirheiden ja Conf_Done vahvistaaksesi onnistuneen kokoonpanon.Varmista lisäksi, että DCLK ja data0 on kytketty kello- ja tiedonsiirtoon, kun käytetään passiivisen sarjan (PS) tilaa.

6. Aloita kokoonpano

Jos käytät passiivista sarjaa, taulun virta ja kokoonpanolaite (esim. EPC2) lataa kokoonpanon automaattisesti FPGA: hon.Jos käytät JTAG: tä, aloita kokoonpano Quartus -ohjelmoijan tai vastaavien ohjelmistotyökalujen avulla.

7. Varmista kokoonpano

Ohjelmoinnin jälkeen suorita funktionaalinen varmennus joko aluksen virheenkorjaustyökalujen tai logiikan analysaattoreiden avulla.Simulaatio- tai testivektoreita voidaan käyttää myös varmistamaan, että FPGA käyttäytyy suunnittelumäärityksen mukaan.

EP20K400EBC652-2 Edut

Suuren suunnittelun monimutkaisuustuki

Suuri määrä logiikkaelementtejä (16 640) ja 488 I/O -nastat, tämä FPGA mahtuu hienostuneisiin malleihin, jotka vaativat laajaa signaalin rajapinta- ja monimutkaisia ​​ohjausarkkitehtuureja.Se mahdollistaa monien toimintojen yhdistämisen yhdeksi siruksi, mikä yksinkertaistaa levyn asetteluita ja parantaa suorituskykyä.

Joustava uudelleenohjelmoitavuus

EP20K400EBC652-2 mahdollistaa kenttäpäivitykset uudelleenkonfiguraatioiden avulla, mikä antaa mahdollisuuden mukauttaa laiteohjelmistoa tai logiikkaa uusien vaatimusten täyttämiseksi korvaamatta laitteistoa.Tämä on arvokasta prototyyppien, järjestelmän viritys- tai standardien mukauttamispäivityksissä.

Vahva rinnakkaisprosessointi

FPGA: t tukevat luontaisesti samanaikaisia ​​suorituspolkuja, ja EP20K400EBC652-2 Excels Rinnakkaistietojen käsittelyssä.Tämä hyödyttää sovelluksia, kuten signaalin suodatus, kuvankäsittely ja nopea viestintä, jossa perinteiset peräkkäiset prosessorit voivat jäädä alle.

Teollisuuden yhteensopivuus (samanlaisten varianttien kautta)

Vaikka -2 -versio on kaupallinen, samanlaiset variantit Apex 20K -perheen tukemisessa laajennetuissa teollisuuslämpötila -alueissa.Tämä antaa yhteensopivan päivityspolun, jos tarvitaan lämmön luotettavuutta muuttamatta ydinlogiikan suunnittelua.

EP20K400EBC652-2 Pakkausmitat

Olla Pakettityyppi: 652 bga

Olla Pituus: 45 mm

Olla Leveys: 45 mm

Olla Korkeus (istuin, max): 3,5 mm

EP20K400EBC652-2 Valmistaja

EP20K400EBC652-2 on alun perin kehitetty ja valmistettu Altera Corporation, uraauurtava yritys ohjelmoitavien logiikkalaitteiden alalla.Vuonna 2015 Altera osti Intel Corporation, joka integroi Alteran FPGA -tekniikat ohjelmoitaviin ratkaisuihinsa (PSG).Tämä siirtymävaihe asetti Intelin merkittäväksi voimana FPGA -teollisuudessa yhdistämällä sen edistyneiden puolijohteiden valmistusominaisuudet Alteran ohjelmoitavan logiikan asiantuntemuksen kanssa.Vaikka Altera toimii nyt uudelleen perustetun tuotemerkkinä Intelin aikana vuodesta 2023, kaikki EP20K400EBC652-2: n tuki-, vanhojen dokumentaatiot ja toimitusketjut ylläpitävät edelleen Intelin ohjelmoitavien ratkaisujen ryhmää, joka varmistaa luotettavuuden teolliselle ja sulautetulle järjestelmälle, joka luottaa tähän FPGA: hon.

Johtopäätös

EP20K400EBC652-2 on vahva ja joustava siru, joka voi tehdä monia tehtäviä suurella nopeudella.Siinä on paljon logiikan osia, muistia ja nastaja yhteyden muodostamiseksi järjestelmän muihin osiin.Se on hieno käsittelemään monimutkaisia ​​työpaikkoja, kuten videoiden käsittelyä tai koneita.Voit ohjelmoida sen uudelleen, kun suunnittelu tarvitsee muutosta, mikä tekee siitä hyödyllisen pitkäaikaisissa projekteissa.Intelin ja muiden ankarampien olosuhteiden saatavilla olevien versioiden tuella se on luotettava valinta älykkäälle ja mukautuvalle sirulle järjestelmissä.
