XC2S200-5FG256I FPGA-arkkitehtuurin ja sovellusten ymmärtäminen

Saatat etsiä ohjelmoitavaa logiikkalaitetta, jonka avulla voit muokata digitaalista laitteistoa juuri sellaiseksi kuin järjestelmäsi sitä tarvitsee.XC2S200-5FG256I FPGA tarjoaa joustavia logiikkalohkoja, sisäistä muistia ja monia tulo- ja lähtöliitäntöjä, jotta voit rakentaa mukautettuja digitaalisia toimintoja yhden laitteen sisään.Sen arkkitehtuuri tukee signaalin reititystä, ajoituksen ohjausta ja rajapintojen käsittelyä monentyyppisissä elektronisissa laitteissa.Sirulla olevien ohjelmoitavien reititys- ja muistiresurssien avulla voit mukauttaa sen erilaisiin ohjaustehtäviin, tietoliikennepolkuihin ja sulautetun järjestelmän toimintoihin muuttamatta fyysistä laitteistoa.

Katalogi

XC2S200-5FG256I Yleiskatsaus

The XC2S200-5FG256I on Spartan II FPGA -arkkitehtuurille rakennettu ohjelmoitava logiikkalaite, joka on suunniteltu konfiguroitaviin digitaalisiin järjestelmiin.Se tarjoaa noin 200 000 logiikkaporttia, jotka on järjestetty konfiguroitavien logiikkalohkojen kautta, jotka voidaan ohjelmoida toteuttamaan mukautettuja digitaalisia toimintoja.Integroitu lohko-RAM tukee tilapäistä tiedontallennusta, kun taas suuri määrä tulo- ja lähtönastoja mahdollistaa joustavan viestinnän ulkoisten komponenttien kanssa.Laite toimii pienjännitesydänsyötöllä ja tukee teollisuuden lämpötilaolosuhteita.Sen arkkitehtuuri tukee laitteiston prototyyppien luomista, rajapintojen ohjausta ja digitaalista käsittelyä sulautetuissa elektronisissa laitteissa.

Etsitkö mallia XC2S200-5FG256I?Ota yhteyttä tarkistaaksesi tämänhetkiset varastot, toimitusajat ja hinnat.

XC2S200-5FG256I b

I/O-rakenne jakaa laitteen kehän kahdeksaan pankkiin, jotka sijaitsevat FPGA-paketin kaikilla neljällä sivulla.Jokainen pankki ryhmittelee joukon tulo- ja lähtönastoja, jotka jakavat saman VCCO-syötön, mikä mahdollistaa tasaisen jännitetason soveltamisen kaikkiin kyseisen alueen nastoihin.Globaalit kellotulot, jotka on merkitty GCLK0 - GCLK3, on sijoitettu lähelle asettelun ala- ja yläosia, jotta kellosignaalit jakautuvat tasaisesti sisäisessä logiikkaryhmässä.Tämä järjestely mahdollistaa useiden signalointistandardien toiminnan samanaikaisesti määrittämällä eri jännitetasot erillisiin pankkeihin samalla kun säilytetään järjestetty reititys ulkoisten nastojen ja sisäisen ohjelmoitavan logiikan välillä.

XC2S200-5FG256I CAD-malli

XC2S200-5FG256I Symboli

XC2S200-5FG256I Jalanjälki

XC2S200-5FG256I 3D-malli

XC2S200-5FG256I:n ominaisuudet

Ohjelmoitava FPGA-logiikkaarkkitehtuuri

Laite käyttää konfiguroitavaa logiikkarakennetta, joka mahdollistaa digitaalisten piirien määrittämisen ohjelmoitavien logiikkalohkojen ja reitityspolkujen avulla.Tämän rakenteen ansiosta suunnittelijat voivat toteuttaa mukautetun laitteistokäyttäytymisen fyysistä laitetta muuttamatta, mikä tukee joustavaa digitaalisen järjestelmän kehitystä ja laitteiston prototyyppien luomista.

Integroidut lohkomuistiresurssit

Sisäinen lohko-RAM tarjoaa erillisen muistitallennustilan ohjelmoitavassa kankaassa.Nämä muistilohkot tukevat tietojen puskurointia, hakutaulukoita ja väliaikaisia ​​tallennustoimintoja, mikä vähentää ulkoisten muistikomponenttien tarvetta monissa digitaalisissa käsittelysovelluksissa.

Muokattava tulo- ja lähtöliitäntä

Jopa 176 käyttäjän tulo- ja lähtönastaa tarjoavat joustavan liitettävyyden ulkoisiin laitteisiin.Jokainen nasta voidaan konfiguroida eri tulo-, lähtö- tai kaksisuuntaisia ​​toimintoja varten, jolloin laite voi olla vuorovaikutuksessa antureiden, tietoliikennerajapintojen ja ohjausjärjestelmien kanssa.

Ohjelmoitava reititysverkko

Ohjelmoitava liitäntäverkko yhdistää logiikkalohkot, muistielementit ja tulolähtöliitännät.Signaalit voidaan reitittää konfiguroitavia polkuja pitkin, mikä mahdollistaa mukautetun signaalivirran sisäisten resurssien välillä säilyttäen samalla ennakoitavan digitaalisen käyttäytymisen.

Kellonhallinta viivelukittujen silmukoiden avulla

Integroidut viivelukitut piirit tukevat kellonjakoa ja ajoituksen kohdistusta laitteen sisällä.Nämä piirit auttavat ylläpitämään vakaita ajoitussuhteita sisäisten logiikkaosien ja ulkoisten kellolähteiden välillä.

Teollisuuden lämpötilan käyttömahdollisuus

Laite tukee toimintaa laajennetulla lämpötila-alueella, joka sopii teollisuusympäristöihin.Tämä mahdollistaa vakaan suorituskyvyn järjestelmissä, jotka ovat alttiina erilaisille ympäristöolosuhteille, kuten tehdaslaitteille tai ulkoasennuksille.

Kompakti pinta-asennus BGA-paketti

Laite on pakattu 256 pallon verkkoon, joka mahdollistaa suuren määrän liitäntöjä pienellä jalanjäljellä.Tämä pakkaustyyli tukee tiiviitä painetun piirilevyn asetteluja säilyttäen samalla korkean nastalukumäärän laitteiden sähköisen luotettavuuden.

XC2S200-5FG256I Tekniset tiedot

Tuotteen ominaisuus	Attribuutin arvo
Valmistaja	AMD Xilinx
Jännite - Syöttö	2,375 V ~ 2,625 V
Yhteensä RAM-bittejä	57344
Toimittajan laitepaketti	256-FBGA (17x17)
sarja	Spartan®-II
Paketti / kotelo	256-BGA
Paketti	Tarjotin
Käyttölämpötila	-40°C ~ 100°C (TJ)
Logiikkaelementtien/solujen lukumäärä	5292
LAB:iden/CLB:iden lukumäärä	1176
I/O:n määrä	176
Porttien lukumäärä	200 000
Asennustyyppi	Pinta-asennus
Perustuotenumero	XC2S200
RoHs-tila	RoHS-yhteensopimaton
Kosteusherkkyystaso (MSL)	3 (168 tuntia)
REACH-tila	REACH Ei vaikuta
ECCN	EAR99
HTSUS	8542.39.0001

XC2S200-5FG256I:n lohkokaavio

Konfiguroitavien logiikkalohkojen keskusverkko muodostaa ohjelmoitavan logiikkakudoksen, jossa digitaalisia toimintoja toteutetaan hakutaulukoiden ja kiikkujen avulla.Pystysuorat sarakkeet, jotka on merkitty lohko-RAM-muistiin, tarjoavat upotettuja muistiresursseja, jotka on sijoitettu logiikkaryhmän rinnalle tietojen tallennus- ja puskurointitoimintoja varten.Tulo- ja lähtölogiikkalohkot reunustavat laitteen ulkoreunoja ja yhdistävät sisäisen reititysverkon ulkoisiin nastoihin.Kulmissa sijaitsevat viivelukitut silmukkayksiköt tukevat kellon kohdistusta ja ajoituksen ohjausta sisäisessä logiikkarakenteessa.Yhteyspolut CLB-ryhmän, muistisarakkeiden, kelloyksiköiden ja I O-lohkojen välillä muodostavat ohjelmoitavan reititysverkon, joka mahdollistaa joustavat signaaliyhteydet koko laitteessa.

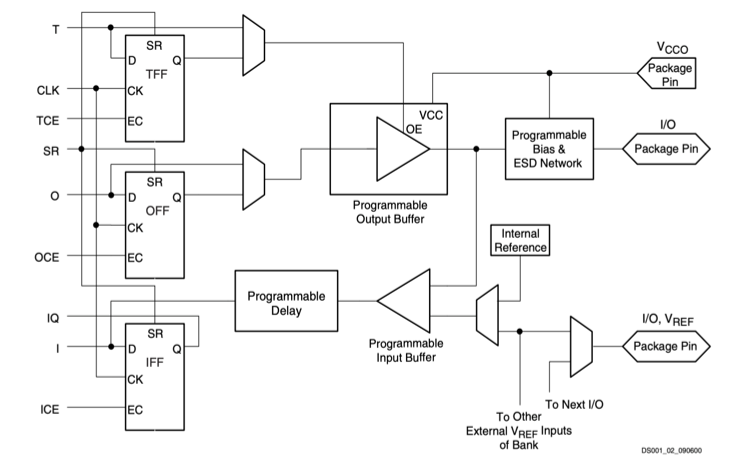

XC2S200-5FG256I:n tulo/lähtölohko (IOB)

Sisäinen I/O-lohkorakenne yhdistää ulkoiset paketin nastat ohjelmoitavaan logiikkakankaaseen konfiguroitavien tulo- ja lähtöpolkujen kautta.Lähtötiedot kulkevat OFF-merkinnällä varustetun kiikkun läpi, jossa on kello- ja aktivointiohjaus, ja sen jälkeen ohjelmoitava lähtöpuskuri, joka ohjaa ulkoista nastaa toimiessaan I O-pankkiin liittyvästä VCCO-syötöstä.Paketin nastan tulosignaalit tulevat ohjelmoitavan syöttöpuskurin ja valinnaisen ohjelmoitavan viivevaiheen kautta ennen kuin ne saavuttavat IFF-merkinnän, joka synkronoi signaalin sisäisen kellon kanssa.Muita ohjauselementtejä ovat kolmitilaohjaus TFF-rekisterin kautta, kellon aktivointisignaalit ja asetusten palautustulot, jotka hallitsevat signaalin ajoitusta ja tilan ohjausta.Ohjelmoitava bias- ja ESD-suojausverkko suojaa pin-rajapinnan, kun taas sisäinen referenssi- ja VREF-liitännät tukevat jänniteviittauksellisia I O-standardeja, jotka jaetaan pankin kesken.

XC2S200-5FG256I:n sovellukset

Digitaaliset signaalinreititysjärjestelmät

Ohjelmoitavat logiikkaresurssit mahdollistavat digitaalisen signaalin reitityksen ja käsittelyn viestintälaitteissa.Sen konfiguroitavat logiikkalohkot voivat toteuttaa mukautettuja logiikkapolkuja, jotka käsittelevät tiedonsiirtoa järjestelmän komponenttien välillä säilyttäen samalla vakaan ajoituskäyttäytymisen.

Teollisuuden automaation ohjausyksiköt

Teollisuuden ohjausjärjestelmät vaativat usein joustavaa digitaalista logiikkaa, joka voi mukautua erilaisiin koneprosesseihin.Laite pystyy hallitsemaan ohjaussignaaleja, anturituloja ja toimilaitteiden lähtöjä, mikä tukee luotettavaa toimintaa automatisoiduissa tuotantoympäristöissä.

Sulautetut laitteistoprototyyppialustat

Kehitysalustat käyttävät usein ohjelmoitavia logiikkalaitteita digitaalisten mallien testaamiseen ennen lopullista laitteistotuotantoa.Laitteen avulla suunnittelijat voivat toteuttaa ja muokata logiikkarakenteita kehityksen aikana, mikä mahdollistaa digitaalisten ohjaustoimintojen tehokkaan testauksen.

Viestintärajapinnan siltaus

Järjestelmät, jotka yhdistävät useita tietoliikenneprotokollia, voivat käyttää laitetta digitaalisten signaalien kääntämiseen tai reitittämiseen liitäntöjen välillä.Sen ohjelmoitava logiikka mahdollistaa mukautetut tietoreitit, jotka yhdistävät prosessorit, muistilaitteet ja tietoliikenneohjaimet.

Autojen elektroniset osajärjestelmät

Ajoneuvojen elektroniset ohjausyksiköt vaativat ohjelmoitavaa logiikkaa signaalinhallintaan ja järjestelmän koordinointiin.Laite pystyy käsittelemään digitaalisia ohjaustehtäviä, tietoliikennerajapintoja ja ajoitustoimintoja autoelektroniikassa.

Kuluttajaelektroninen ohjauslogiikka

Digitaaliset kuluttajalaitteet vaativat usein kompaktia ohjelmoitavaa logiikkaa hallitakseen järjestelmätoimintoja.Laite voi koordinoida käyttöliittymän signaaleja, ajoituksen ohjausta ja sisäistä viestintää elektroniikkatuotteiden komponenttien välillä.

XC2S200-5FG256I Edut ja haitat

Edut

• Ohjelmoitava logiikkarakenne mahdollistaa digitaalisten piirien konfiguroinnin uudelleen asennuksen jälkeen

• Integroitu lohkomuisti tukee joissakin malleissa tietojen tallennusta ilman ulkoista muistia

• Suuri määrä tulo- ja lähtönastoja tukee joustavaa järjestelmän liitettävyyttä

• Vakaa toiminta teollisuuden lämpötiloissa

• Kompakti BGA-paketti tukee tiheitä piirilevyasetteluja

• Sisäiset kellon kohdistuspiirit auttavat ylläpitämään tasaista ajoituskäyttäytymistä

Haitat

• Logiikkakapasiteetti on pienempi kuin uudemmissa ohjelmoitavissa laitteissa

• Sirun muistin koko on rajallinen verrattuna nykyaikaisiin ohjelmoitaviin logiikkaperheisiin

• Tehonkulutus voi olla suurempi kuin uudemmissa pienjännitearkkitehtuureissa

• Ei sisällä edistyneitä integroituja signaalinkäsittelyresursseja

• Vaatii ulkoisen konfigurointimuistin laitteen ohjelmointiin

XC2S200-5FG256I Vaihtoehdot

Osanumero	Valmistaja	Tärkeimmät ominaisuudet	Käytä tapausta/huomautuksia
XC2S200-5FGG256I	AMD	Spartan-II FPGA, jossa on määritettävät logiikkalohkot, hajautettu RAM ja ohjelmoitavat reititysresurssit.Se toimii noin 2,5 V:n ydinjännitteellä ja tarjoaa tuhansia logiikkakennoja mukautettujen digitaalisten piirien toteuttamiseen.	Käytetään sulautetussa käsittelyssä, teollisessa ohjauksessa ja tietoliikennelaitteistoissa, joissa vaaditaan ohjelmoitavaa logiikkaa ja luotettavaa toimintaa teollisuuden lämpötila-alueilla.
XC2S200-5FGG256C	AMD	Spartan-II-perheen FPGA-laite, joka integroi ohjelmoitavat logiikkaelementit, sisäiset muistilohkot ja konfiguroitavat I/O-liitännät joustavaan digitaaliseen suunnitteluun.	Soveltuu kulutuselektroniikkaan, viestintämoduuleille ja prototyyppialustoille, joissa vaaditaan kohtalaista logiikkaa ja joustavaa laitteistokokoonpanoa.
XC2S200-5FG256C	AMD	Ohjelmoitava FPGA-laite, joka tarjoaa konfiguroitavia logiikkasoluja, sisäisiä muistiresursseja ja useita käyttäjän konfiguroitavia I/O-nastoja monimutkaisten digitaalisten piirien toteuttamiseen yhdellä sirulla.	Sovelletaan tiedonkeruujärjestelmissä, signaalinkäsittelyalustoissa ja sulautetuissa malleissa, jotka vaativat ohjelmoitavaa digitaalista laitteistoa.
XC2S200-5FGG456I	AMD	Huippupintainen Spartan-II FPGA tarjoaa ohjelmoitavia logiikkalohkoja, sulautetun muistin ja suuren määrän I/O-liitäntöjä monimutkaisiin digitaalisiin järjestelmiin.	Käytetään teollisuusautomaatiossa, edistyneissä viestintälaitteissa ja sulautetuissa korkean I/O-järjestelmissä, jotka vaativat joustavaa ohjelmoitavaa logiikkaa ja laajennettua lämpötilatukea.

Tietoja AMD Xilinxistä

AMD Xilinx on puolijohdeteknologiayritys, joka tunnetaan ohjelmoitavien logiikkalaitteiden ja mukautuvien laskenta-alustojen kehittämisestä.Yritys sai alkunsa nimellä Xilinx, ja siitä tuli myöhemmin osa Advanced Micro Devices -yksikköä.Sen työ keskittyy kenttäohjelmoitaviin porttiryhmiin, adaptiivisiin järjestelmiin sirulaitteisiin ja ohjelmoitaviin kiihdytysalustoihin, joita käytetään tietojenkäsittelyssä, viestinnässä, autoelektroniikassa ja teollisuusjärjestelmissä.Yritys on kehittänyt ohjelmoitavia logiikka-arkkitehtuureja useiden vuosikymmenten ajan, mikä tukee digitaalista laitteistosuunnittelua konfiguroitavien laitteiden avulla, jotka mahdollistavat piirien määrittämisen valmistuksen jälkeen.Sen tuotteita käytetään laajalti sulautetuissa järjestelmissä, verkkoinfrastruktuurissa, signaalinkäsittelylaitteissa ja elektronisissa ohjausjärjestelmissä.

Johtopäätös

XC2S200-5FG256I FPGA tarjoaa joustavan tavan rakentaa digitaalista logiikkaa suoraan laitteistoon.Voit määrittää sen logiikkalohkot, muistiresurssit sekä tulo- ja lähtöliitännät tukemaan erilaisia ​​järjestelmätehtäviä.Sen sisäinen rakenne mahdollistaa signaalin reitityksen, ajoituksen ohjauksen ja tietojen tallennuksen yhden ohjelmoitavan laitteen sisällä.Konfiguroitavan XC2S200-5FG256I FPGA-arkkitehtuurin ja sovellusarkkitehtuurin ansiosta laite voi tukea sulautettua elektroniikkaa, tietoliikennerajapintoja ja ohjausjärjestelmiä.Sen ulkoasun, ominaisuuksien ja sovellusten ymmärtäminen auttaa sinua näkemään, kuinka ohjelmoitavat logiikkalaitteet tukevat nykyaikaisia ​​digitaalisia laitteita.Tämä helpottaa sinun arvioida, sopiiko XC2S200-5FG256I elektroniikkasuunnittelusi tarpeisiin.
