DVI-liittimien ymmärtäminen: kaikki mitä sinun tarvitsee tietää

DVI-liitin on videoliitäntä, jota käytetään korkealaatuisten videosignaalien lähettämiseen tietokoneesta tai näytönohjaimesta näyttölaitteeseen.Tässä artikkelissa opit, mikä DVI-liitin on ja kuinka se lähettää digitaalisia videosignaaleja.Tutustut myös erityyppisiin DVI-liittimiin, niiden nastakokoonpanoon, sähköisiin eritelmiin ja tärkeimpiin ominaisuuksiin.Lisäksi ymmärrät niiden edut, rajoitukset, yleiset sovellukset ja miten niitä verrataan HDMI:hen ja DisplayPortiin.

Katalogi

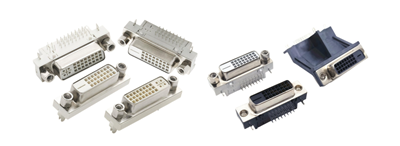

Kuva 1. DVI-liittimet

Mikä on DVI-liitin?

DVI-liitin (Digital Visual Interface -liitin) on videoliitäntä, jota käytetään siirtämään korkealaatuisia videosignaaleja lähdelaitteesta näyttölaitteeseen.Se kehitettiin tarjoamaan luotettava digitaalinen yhteys tietokoneiden, näytönohjainkorttien ja näyttöjen välille.DVI-liittimen päätarkoitus on toimittaa selkeä videolähtö laitteista, kuten pöytätietokoneista, kannettavista tietokoneista tai grafiikkasuorituksista näyttöruutuihin, kuten LCD-näyttöihin tai projektoreihin.Vanhempiin analogisiin videoliitäntöihin verrattuna DVI on suunniteltu tukemaan terävämpää kuvaa ja vakaampaa signaalin siirtoa digitaalisille näytöille.Luotettavuutensa ja kuvanlaadunsa ansiosta DVI:stä tuli laajalti käytetty käyttöliittymä tietokonegrafiikkajärjestelmissä ja ammattimaisissa näyttöasennuksissa.

DVI-liittimen pin-määritys

Kuva 2. DVI-liittimen liitäntä

Pin-numero	Pin-nimi	Toiminto
1	TMDS Data2−	Lähettää digitaalinen videodatakanava 2 (negatiivinen signaali)
2	TMDS Data2+	Lähettää digitaalinen videodatakanava 2 (positiivinen signaali)
3	TMDS-tiedot2 Kilpi	Tarjoaa kanavan 2 suojaus signaalin häiriöiden vähentämiseksi
4	TMDS Data4−	Digitaalinen data kanavaa käytetään laajennetuissa kokoonpanoissa
5	TMDS Data4+	Lisätiedot digitaalinen datakanava
6	DDC kello	Kellon signaali näyttöviestintään (Display Data Channel)
7	DDC-tiedot	Datalinja käytetään näytön tunnistamiseen ja konfigurointiin
8	Analog Pystysuora synkronointi	Synkronointi signaali analogisille näytöille
9	TMDS Data1−	Digitaalinen video datakanava 1 (negatiivinen signaali)
10	TMDS Data1+	Digitaalinen video datakanava 1 (positiivinen signaali)
11	TMDS-tiedot1 Kilpi	Suojaus varten datakanava 1
12	TMDS Data3−	Lisätiedot digitaalinen datakanava
13	TMDS Data3+	Lisätiedot digitaalinen datakanava
14	+5V teho	Tarjoaa teho näytön havaitsemiseen ja tiedonsiirtoon
15	Maadoitus	Sähkö maaviittaus
16	Hot Plug Tunnista	Havaitsee milloin näyttölaite on kytketty
17	TMDS Data0−	Digitaalinen video datakanava 0 (negatiivinen signaali)
18	TMDS Data0+	Digitaalinen video datakanava 0 (positiivinen signaali)
19	TMDS Data0 Kilpi	Suojaus varten datakanava 0
20	TMDS Data5−	Lisätiedot laajennetussa lähetyksessä käytettävä kanava
21	TMDS Data5+	Lisätiedot digitaalinen tiedonsiirto
22	TMDS kello Kilpi	Suojaus varten kellon signaali
23	TMDS Kello+	Positiivista kellosignaali, jota käytetään tietojen synkronointiin
24	TMDS Kello−	Negatiivinen kellosignaalia käytetään synkronointiin
C1	Analoginen punainen	Kantaa analoginen punainen videosignaali VGA-yhteensopiville näytöille
C2	Analoginen vihreä	Kantaa analoginen vihreä videosignaali VGA-yhteensopiville näytöille
C3	Analoginen sininen	Kantaa analoginen sininen videosignaali VGA-yhteensopiville näytöille
C4	Analog Vaakasuora synkronointi	Tarjoaa horisontaalinen synkronointi analogisille videosignaaleille

Kuinka DVI-liitin toimii?

DVI-liitin toimii lähettämällä digitaalisia videosignaaleja grafiikkalähteestä näyttölaitteeseen nopealla signalointimenetelmällä.Käyttöliittymän sisällä grafiikkaprosessorin tuottama videodata muunnetaan lähetettäväksi sopivaan digitaaliseen muotoon.Nämä tiedot koodataan Transition Minimized Differential Signaling (TMDS) -tekniikalla, joka on suunniteltu vähentämään signaalin häiriöitä ja ylläpitämään vakaata tiedonsiirtoa.Koodatut digitaaliset signaalit kulkevat omistettujen differentiaaliparien läpi, jotka kuljettavat videotiedot kaapelin yli.Samaan aikaan kellosignaali pitää lähetetyn tiedon synkronoituna lähdelaitteen ja näytön välillä.Kun signaali saavuttaa monitorin, näytönohjain purkaa saapuvan TMDS-datan ja rekonstruoi videokuvan.Tämän prosessin avulla näyttö voi näyttää tarkasti tietokoneen tuottaman grafiikan.

DVI-liittimien tyypit

DVI-D (vain digitaalinen)

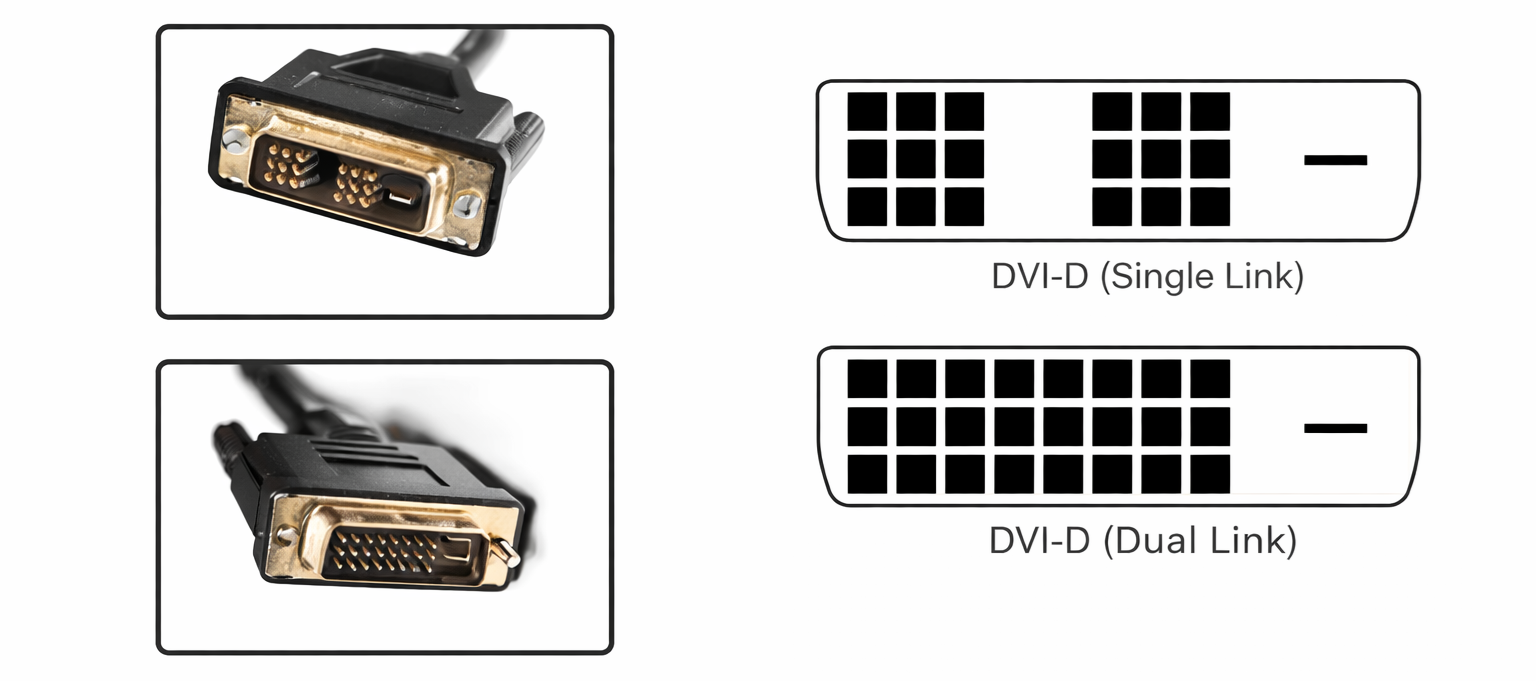

Kuva 3. DVI-D-liitin ja DVI-D-portti

DVI-D-liitin on digitaalinen visuaalinen rajapinta, joka on suunniteltu lähettämään vain digitaalisia videosignaaleja laitteiden välillä.Sitä käytetään yleisesti nykyaikaisten näytönohjainkorttien liittämiseen LCD-näyttöihin ja muihin digitaalisiin näyttöpaneeleihin.Koska liitäntä kuljettaa puhtaasti digitaalista tietoa, signaali säilyttää korkean kuvan selkeyden ja välttää analogisten yhteyksien vaatiman signaalin muuntamisen.Tämän tyyppistä liitintä käytetään laajalti tietokonejärjestelmissä, joissa digitaalinen näyttötekniikka on vakiona.Monet pöytätietokoneiden näytöt ja GPU:t tukevat DVI-D:tä, koska se tarjoaa vakaan ja korkealaatuisen videolähdön.Liittimen rakenne sisältää nastat, jotka on tarkoitettu erityisesti digitaaliseen videolähetykseen, mikä auttaa varmistamaan tarkan kuvantoiston.Tyypillisissä asetuksissa DVI-D-kaapeli yhdistää näytönohjaimen ulostulon suoraan näytön tuloon terävien digitaalisten videosignaalien tuottamiseksi.

DVI-I (integroitu digitaalinen ja analoginen)

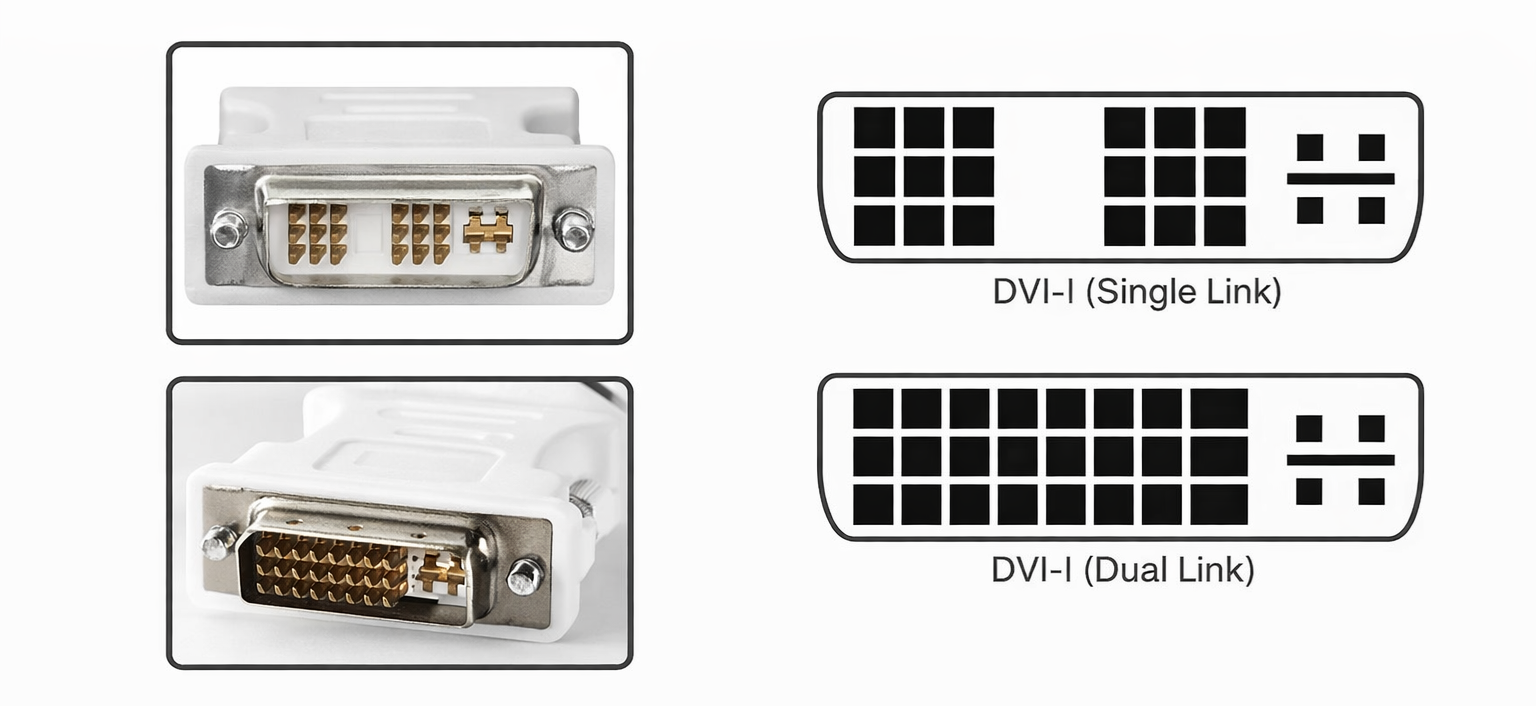

Kuva 4. DVI-I-liitin ja DVI-I-portti

DVI-I-liitin on integroitu versio Digital Visual Interfacesta, joka tukee sekä digitaalisia että analogisia videosignaaleja.Tämän rakenteen ansiosta yksi liitin toimii digitaalisten näyttöjen sekä vanhempien analogisten näyttöjen kanssa.Koska se välittää molempia signaalityyppejä, liitäntä voidaan liittää suoraan DVI-näyttöön tai VGA-näyttöön yhteensopivalla sovittimella.Tämä joustavuus teki DVI-I:stä suositun siirtymäkaudella analogisesta näyttötekniikasta digitaaliseen.Monet näytönohjaimet sisälsivät DVI-I-portteja yhteensopivuuden ylläpitämiseksi eri näyttötyyppien kanssa.Liitinrakenteessa on lisäkoskettimia, jotka mahdollistavat analogisten videosignaalien siirron digitaalisten signaalien rinnalla.Tämän seurauksena DVI-I tarjoaa monipuolisen videoliitäntävaihtoehdon useille näyttölaitteille.

DVI-A (vain analoginen)

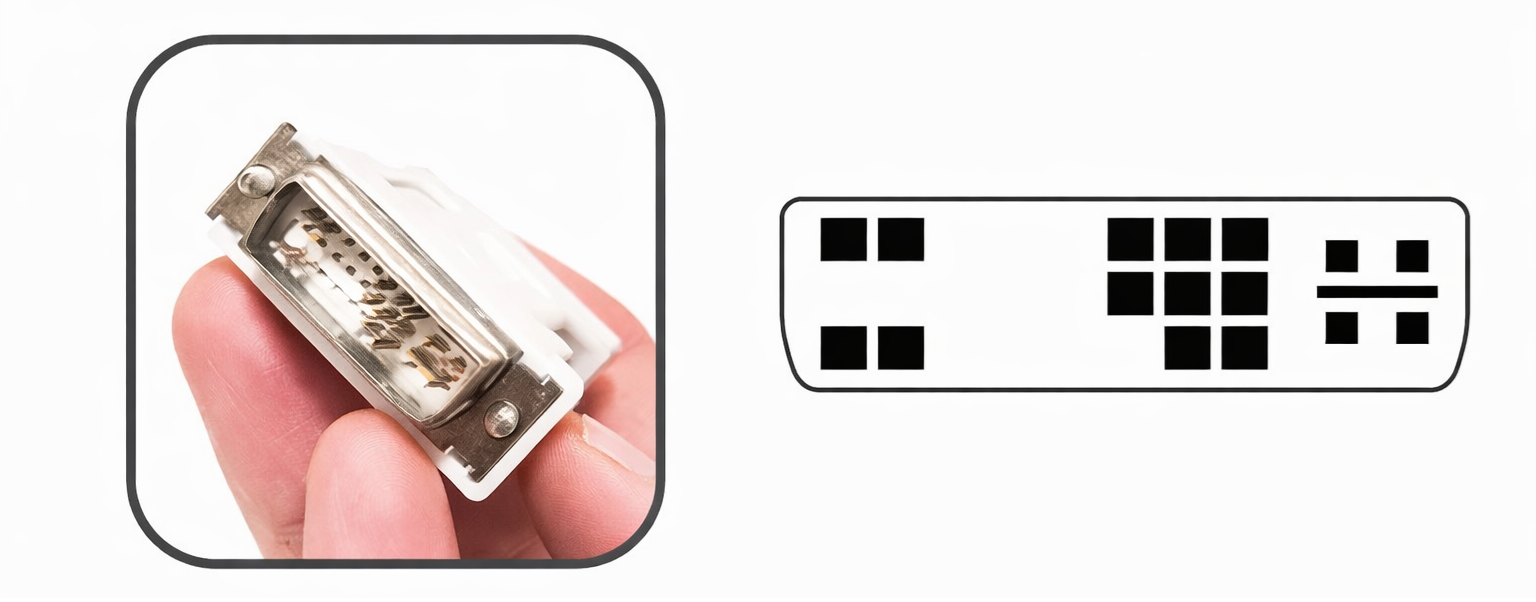

Kuva 5. DVI-A-liitin ja DVI-A-portti

DVI-A-liitin on digitaalinen visuaalinen liitäntä, joka on suunniteltu lähettämään vain analogisia videosignaaleja.Se luotiin pääasiassa yhteensopivuuden tarjoamiseksi perinteisten VGA-pohjaisten näyttöjärjestelmien kanssa.Tämäntyyppinen liitin mahdollistaa analogisen videolähdön lähettämisen grafiikkalähteestä monitoreihin, jotka käyttävät analogista näyttötekniikkaa.Koska se käyttää analogista signalointia, liitäntä toimii samalla tavalla kuin vanhemmat VGA-videoliitännät.DVI-A-liittimiä käytettiin usein sovitinkaapeleiden kanssa tietokoneiden liittämiseen VGA-näyttöihin.Suunnittelu sisältää liittimet, jotka on tarkoitettu kuljettamaan analogisia punaisia, vihreitä ja sinisiä videosignaaleja synkronointisignaalien ohella.Vaikka DVI-A tuki yhteensopivuutta vanhojen näyttöjen kanssa, se väheni, kun digitaaliset näytöt korvasivat analogisen näyttötekniikan.

Single-Link vs Dual-Link DVI

Kuva 6. Single-Link ja Dual-Link DVI

Ominaisuudet	Yksi linkki DVI	Dual-Link DVI
Lukumäärä TMDS linkit	1 TMDS-linkki	2 TMDS-linkkiä
Maksimi Kaistanleveys	Alempi kaistanleveys	Korkeampi kaistanleveys
Maksimi Resoluutiotuki	Jopa noin 1920×1200	Jopa noin 2560×1600
Datakanavat	3 TMDS-dataa kanavia	6 TMDS-dataa kanavia
Kello Taajuus	Vakio kellotaajuus	Korkeampi kello kyky
Pikseli Vaihteisto	Vakio pikselinopeus	Korkeampi pikseli läpijuoksu
Kuvan yksityiskohdat Tuki	Sopii käytettäväksi tavallisia HD-näyttöjä	Tukee korkearesoluutioisia näyttöjä
Näytön tyyppi Yhteensopivuus	Yhteinen tyypillisiä näyttöjä	Käytetään korkearesoluutioisia näyttöjä
Näytönohjain Vaatimus	Toimii kanssa perus GPU-lähdöt	Vaatii GPU:t tukee kaksoislinkkiä
Kaapeli Monimutkaisuus	Vähemmän signaalia johdot	Lisää signaalia johdot
Data Läpäisykyky	Kohtalainen data siirto	Lisääntynyt tiedonsiirtokapasiteetti
Korkean resoluution Pelaaminen	Rajoitettu kyky	Sopii paremmin korkearesoluutioiseen pelaamiseen
Suuri näyttö Tuki	Vakio näytön koot	Suurempi ammattimaiset näytöt
Signaali Kapasiteetti	Sinkku digitaalinen tietovirta	Kaksi rinnakkaista digitaaliset tietovirrat
Tyypillinen käyttö	Toimisto näytöt ja päivittäiset näytöt	Korkea resoluutio näytöt ja ammattimaiset grafiikkanäytöt

DVI-liittimien sähköiset tiedot

Parametri	Tekniset tiedot
Enimmäistiedot Kaistanleveys	3,96 Gbps (yksi linkki), 7,92 Gbps (kaksoislinkki)
Pikselin enimmäismäärä Kello	165 MHz (yksi linkki), 330 MHz (kaksoislinkki)
Suurin resoluutio (60 Hz)	1920 × 1200 (yksi linkki), 2560 × 1600 (kaksoislinkki)
Värin syvyys Tuki	24-bittinen RGB väri (8 bittiä kanavaa kohti)
TMDS-tiedot Kanavat	3 kanavaa (yksi linkki), 6 kanavaa (kaksoislinkki)
TMDS kello kanava	1 differentiaalikellopari
Differentiaalinen Signaalijännite	~0,4 V huipusta huippuun
Tarjonta Jännite	+5 V DC varten näytön tunnistus ja EDID-viestintä
Maksimi Nykyinen (nasta 14)	Jopa 50 mA
Suositeltava Kaapelin pituus	Jopa 5 m tavallisia passiivisia DVI-kaapeleita
Impedanssi	100 Ω differentiaaliimpedanssi TMDS-pareille
Liittimen Pin Count	24 asti digitaaliset nastat plus 5 analogista nastaa (riippuen liittimestä)
Hot Plug Tunnista jännite	5 V logiikka signaali näyttölaitteesta
Näyttö Viestintäprotokolla	DDC2B käyttää I²C-liitäntä
Signaali Koodausmenetelmä	TMDS (Siirtymäminimoitu differentiaalisignalointi)

DVI-liittimien edut ja rajoitukset

DVI-liittimien edut

• Tarjoaa selkeät digitaaliset videosignaalit ilman analogisen signaalin vääristymiä.

• Tukee korkeaa kuvanlaatua tietokonenäytöissä ja näytöissä.

• Ylläpitää vakaan videon lähetyksen vakiopituuksilla kaapelilla.

• Yhteensopiva vanhempien VGA-näyttöjen kanssa sovittimien kautta.

• Pöytätietokoneet ja näytönohjaimet tukevat laajasti.

• Soveltuu LCD-näytöille ja ammattikäyttöön tarkoitettuihin näyttöjärjestelmiin.

• Vähentää signaalin häiriöitä differentiaalisen signaalitekniikan avulla.

• Mahdollistaa luotettavan yhteyden lähde- ja näyttölaitteiden välillä.

DVI-liittimien rajoitukset

• Ei tue äänen siirtoa.

• Käyttää suurta liitinkokoa verrattuna uudempiin liitäntöihin.

• Rajoitettu tuki erittäin korkeille resoluutioille ja virkistystaajuuksille.

• Vaatii erilliset kaapelit äänen ulostuloon.

• Ei yleensä sisälly nykyaikaisiin kannettaviin tietokoneisiin ja laitteisiin.

• Kaapeliliittimet voivat olla tilaa vieviä ja vähemmän käteviä kompakteissa järjestelmissä.

• Soveltuu vähemmän edistyneisiin usean näytön asetuksiin.

• Korvataan vähitellen uusilla näyttöliitännöillä nykyaikaisissa järjestelmissä.

DVI vs HDMI vs DisplayPort

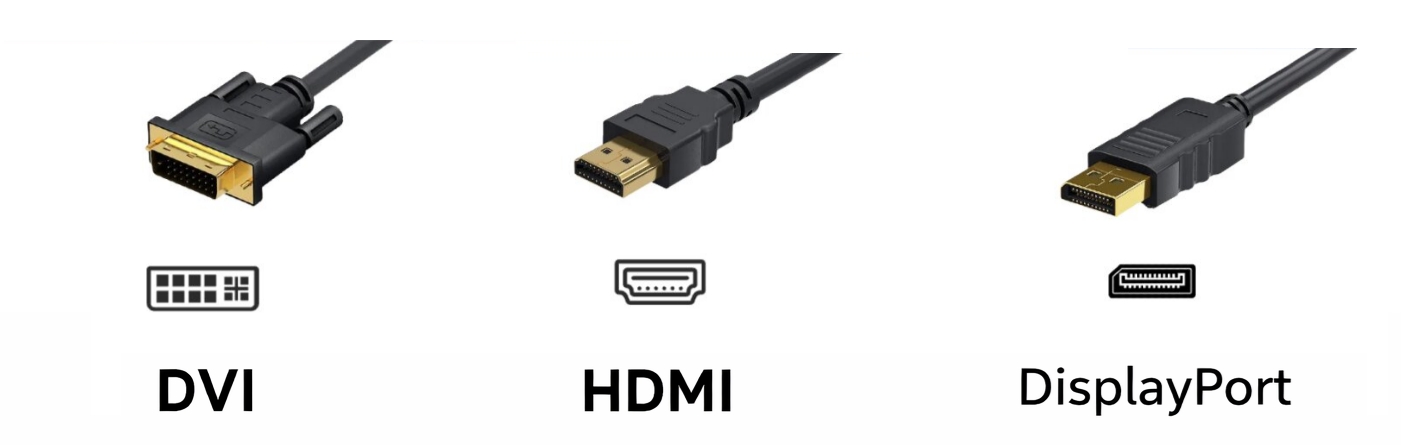

Kuva 7. Videoliittimen vertailu

Ominaisuudet	DVI	HDMI	DisplayPort
Ensisijainen Signaalin tyyppi	Digitaalinen video (valinnainen analoginen)	Digitaalinen ääni ja video	Digitaalinen ääni ja video
Äänen tuki	Ei ääntä tukea	Integroitu äänen tuki	Integroitu äänen tuki
Maksimi Kaistanleveys	Jopa ~7,92 Gbps	Jopa ~48 Gbps (HDMI 2.1)	Jopa ~80 Gbps (DP 2.1)
Maksimi Resoluutio	Jopa 2560×1600	Jopa 10K resoluutio	Jopa 16K resoluutio
Liitin Koko	Suuri liitin	Keskikokoinen liitin	Kompakti liitin
Tyypillinen käyttö	Tietokone monitorit	televisiot ja multimedialaitteet	Tietokoneet ja huippuluokan näytöt
Moninäyttö Tuki	Rajoitettu	Rajoitettu	Tukee useita näyttöjä (MST)
Kaapelin lukitus mekanismi	Ruuvilukko liittimet	Kitka-sovitus liitin	Salvan lukitus mekanismi
Videon laatu	Laadukas digitaalinen video	Laadukas digitaalinen video	Laadukas digitaalinen video
Äänikanava Tuki	Ei tuettu	Useita äänikanavat	Useita äänikanavat
Pelaaminen Tuki	Perusnäyttö tukea	Laajalti käytetty konsoleille	Suositeltava korkean päivityksen pelaamista
Sovitin Saatavuus	Useita sovittimia saatavilla	laajasti tuetut sovittimet	Sovittimet saatavilla
Hot Plug Havaitseminen	Tuettu	Tuettu	Tuettu
Moderni laite Tuki	Vähenemässä	Hyvin yleistä	Lisääntyy nykyaikaiset PC:t

DVI-liittimien sovellukset

1. Pöytätietokoneen näytöt

DVI-liittimiä käytetään yleisesti pöytätietokoneiden liittämiseen ulkoisiin näyttöihin.Monissa näytönohjaimissa on DVI-portit korkealaatuisen digitaalisen videon tuottamiseksi.Tämä liitäntä takaa selkeän kuvannäytön jokapäiväisiin laskentatehtäviin.Sitä käytetään usein toimistotietokoneissa ja työasemajärjestelmissä.

2. LCD-tietokonenäytöt

Monet LCD-näytöt on suunniteltu DVI-tuloporteilla vastaanottamaan digitaalisia videosignaaleja tietokoneista.Käyttöliittymä auttaa säilyttämään terävän tekstin ja selkeät kuvat litteillä näytöillä.Koska signaali pysyy digitaalisena, kuvanlaatu säilyy lähteestä näytölle.Tämä teki DVI:stä vakioliitännän varhaisille digitaalisille monitoreille.

3. Projektorijärjestelmät

DVI-liittimiä käytetään usein esitelmien ja konferenssien projektoriasennuksissa.Tietokoneet voidaan liittää projektoreihin DVI-kaapeleilla diojen, videoiden tai grafiikan näyttämiseksi.Liitäntä varmistaa vakaan signaalinsiirron esitysten aikana.Tämä tekee siitä sopivan luokkahuoneisiin, toimistoihin ja kokoustiloihin.

4. Teolliset näyttölaitteet

Monet teollisuuskoneet ja ohjausjärjestelmät käyttävät DVI-liittimiä näyttöliitäntöihin.Nämä järjestelmät vaativat luotettavan videoulostulon valvonta- ja ohjaussovelluksiin.DVI tarjoaa vakaat yhteydet sulautettujen tietokoneiden ja teollisuusnäyttöpaneelien välillä.Tämä luotettavuus on tärkeää valmistus- ja automaatioympäristöissä.

5. Ammattimaiset grafiikkatyöasemat

Graafisessa suunnittelussa ja suunnittelutyöasemissa käytettiin usein DVI:tä korkealaatuisten näyttöjen liittämiseen.Nämä järjestelmät vaativat vakaan videolähdön yksityiskohtaista kuvatyötä ja teknisiä sovelluksia varten.DVI auttoi tuottamaan tarkan visuaalisen tulosteen suunnittelu-, mallinnus- ja editointitehtäviin.Siitä tuli yleinen ammattigrafiikkaympäristöissä.

6. Vanhat videolaitteet

Vanhemmat tietokonejärjestelmät ja näyttölaitteet käyttävät edelleen DVI-liittimiä videoliitäntöihin.Monissa vanhoissa laitteissa on DVI-portit, koska niitä tuettiin laajalti aikaisempien laitteistosukupolvien aikana.Nämä järjestelmät ovat edelleen käytössä laboratorioissa, toimistoissa ja teollisuuslaitoksissa.Tämän seurauksena DVI:tä käytetään edelleen yhteensopivuuskeskeisissä ympäristöissä.

Kuinka valita oikea DVI-liitin?

Vaihe 1: Tunnista laitteesi DVI-portti

Aloita tarkistamalla tietokoneen, näytönohjaimen tai näytön DVI-portti.Katso tarkkaan liittimen muotoa ja nastajärjestystä määrittääksesi tarkan tyypin.Eri DVI-portit tukevat erilaisia ​​signaalityyppejä ja yhteensopivuusvaihtoehtoja.Oikean portin tunnistaminen varmistaa, että valitset oikean kaapelin tai sovittimen.Tämä vaihe auttaa estämään yhteysvirheet asennuksen aikana.

Vaihe 2: Määritä vaadittu signaalityyppi

Määritä seuraavaksi, vaatiiko näyttösi digitaalisia vai analogisia videosignaaleja.Jotkut järjestelmät käyttävät puhtaasti digitaalisia näyttöjä, kun taas toiset voivat tukea analogisia yhteyksiä sovittimien kautta.Signaalivaatimuksen tunteminen auttaa sinua valitsemaan oikean DVI-kaapelin.Tämä vaihe varmistaa, että videosignaali voidaan siirtää oikein laitteiden välillä.Se myös estää yhteensopivuusongelmia tiettyjen näyttöjen kanssa.

Vaihe 3: Valitse Single-Link- tai Dual-Link-kaapelin välillä

Tarkista näytön tarkkuus ja grafiikan lähtövaatimukset ennen kaapelin valitsemista.Korkeamman resoluution näytöt saattavat vaatia kaksoislinkkikaapelin riittävän kaistanleveyden saavuttamiseksi.Vakionäytöt toimivat yleensä hyvin yksilinkkikaapeleiden kanssa.Oikean kaapelityypin valinta varmistaa vakaan videon lähetyksen.Se myös estää näyttöongelmia, kuten näytön välkkymisen tai rajoitetun resoluution.

Vaihe 4: Tarkista kaapelin pituusvaatimukset

Kaapelin pituus voi vaikuttaa signaalin vakauteen ja kuvanlaatuun.Lyhyemmät kaapelit tarjoavat yleensä luotettavamman signaalinsiirron laitteiden välillä.Jos tarvitaan pidempi kaapeli, varmista, että se täyttää DVI-liitäntöjen laatustandardit.Tämä vaihe auttaa säilyttämään vakaat videosignaalit kaapelissa.Se myös vähentää signaalin heikkenemisen riskiä.

Vaihe 5: Tarkista laitteen yhteensopivuus

Ennen kuin ostat kaapelin tai sovittimen, varmista, että sekä lähdelaite että näyttölaite tukevat valittua yhteyttä.Jotkin laitteet saattavat vaatia sovittimia tai tiettyjä kaapelityyppejä yhteensopivuuden vuoksi.Yhteensopivuuden tarkistaminen estää tarpeettomat laitteistoostot.Se myös varmistaa, että yhteys toimii oikein asennuksen jälkeen.

Vaihe 6: Valitse korkealaatuiset kaapelit ja liittimet

Valitse kaapelit, jotka ovat hyvin suojattuja ja rakennettu kestävillä liittimillä.Laadukkaat kaapelit auttavat ylläpitämään vakaata signaalinsiirtoa ja vähentämään häiriöitä.Hyvä kaapelirakenne parantaa myös pitkän aikavälin luotettavuutta.Investointi laadukkaisiin kaapeleihin varmistaa paremman suorituskyvyn jokapäiväisessä käytössä.Tämä vaihe auttaa suojaamaan näytön yleistä liitäntäjärjestelmää.

Johtopäätös

DVI-liittimet tarjoavat luotettavan tavan siirtää videosignaaleja tietokoneiden ja näyttölaitteiden välillä.Ne tukevat erilaisia ​​liitintyyppejä ja linkkikokoonpanoja, jotka mahdollistavat sekä digitaalisen että analogisen näytön liitännät.Vaikka uudemmat liitännät, kuten HDMI ja DisplayPort, tarjoavat paremman suorituskyvyn ja lisäominaisuuksia, DVI:tä käytetään edelleen monissa tietokonejärjestelmissä ja vanhemmissa laitteissa.Tyyppien, ominaisuuksien ja kaapelivaatimusten ymmärtäminen auttaa varmistamaan vakaan ja selkeän videoyhteyden.
