ADM560JRS-liitäntäpiiriopas, ominaisuudet ja sovellukset

Sarjaliikenteen käyttäminen tarkoittaa usein logiikkapiirien kytkemistä laitteisiin, jotka käyttävät RS232-signaaleja.ADM560JRS auttaa sinua käsittelemään tätä yhteyttä neljällä lähettimellä ja viidellä vastaanottimella, jotka on rakennettu yhteen kompaktiin siruun.Voit käyttää sitä kääntämään logiikkatason signaalit RS232-jännitetasoiksi ja vastaanottamaan dataa sarjalinjoilta samanaikaisesti.Laite toimii yhdestä pienjännitelähteestä ja käyttää latauspumppua tarvittavien liitäntäjännitteiden luomiseen.Useita viestintäkanavia tuen ansiosta se sopii hyvin ohjausjärjestelmiin, tietokoneliitäntöihin ja sulautettuihin laitteisiin, jotka vaihtavat sarjatietoja.

Katalogi

ADM560JRS Yleiskatsaus

ADM560JRS on pienitehoinen RS 232 -lähetin-vastaanotin, joka on suunniteltu järjestelmiin, jotka vaihtavat sarjatietoja logiikkapiirien ja standardien RS 232 -viestintälinjojen välillä.Laitteessa on neljä lähetintä ja viisi vastaanotinta, mikä mahdollistaa useita signaalipolkuja yhdessä kompaktissa paketissa.Se toimii yhdestä 3 V - 3,6 V jännitteestä ja tuottaa tarvittavat positiiviset ja negatiiviset liitäntäjännitteet käyttämällä sisäistä latauspumppua ulkoisilla kondensaattoreilla.Tiedonsiirtonopeus saavuttaa 116 kbps, mikä tukee tyypillisiä sarjaliikennetehtäviä.Laite on pakattu 28-pinniseen SSOP-muotoon, joka sopii pinta-asennetuille piirilevyille.Etsitkö ADM560JRS:ää?Ota yhteyttä tarkistaaksesi tämänhetkiset varastot, toimitusajat ja hinnat.

ADM560JRS Pinout Yksityiskohdat

ADM560JRS Pin Kuvaus

Pin-numero	Pin-nimi	Kuvaus
1	T3OUT	RS-232-lähettimen lähtökanava 3, joka ohjaa ulkoista sarjalinjaa RS-232-jännitetasoilla.
2	T1OUT	RS-232-lähettimen lähtökanava 1, joka tarjoaa muunnettuja logiikkasignaaleja sarjaliikennelinjoille.
3	T2OUT	RS-232-lähettimen lähtökanava 2, joka lähettää RS-232-yhteensopivia jännitesignaaleja.
4	R2IN	RS-232-vastaanottimen tulokanava 2, joka hyväksyy ulkoisilta laitteilta tulevat RS-232-signaalit.
5	R2OUT	Vastaanotinkanavaa 2 vastaava CMOS/TTL-logiikkalähtö RS-232-tason muuntamisen jälkeen.
6	T2IN	Logiikkatason tulo lähettimen kanavalle 2, joka muunnetaan sisäisesti RS-232-lähtötasoiksi.
7	T1IN	Logiikkatason sisääntulo lähettimelle kanavalle 1, jota käytetään ohjaamaan RS-232-lähtöastetta.
8	R1OUT	Logiikkatason lähtö vastaanotinkanavalta 1, joka edustaa muunnettua RS-232-tulosignaalia.
9	R1IN	RS-232-vastaanottimen tulokanava 1 kytketty ulkoiseen sarjaliitäntälinjaan.
10	GND	Laitteen ja sisäisen piirin maaviittaus.
11	VCC	Päävirtalähde, joka toimii tyypillisesti noin 3,0 V - 3,6 V.
12	C1+	Jännitteen kaksinkertaistusvaiheessa käytetyn ensimmäisen latauspumpun kondensaattorin positiivinen napa.
13	V+	Positiivinen generoitu jännitelähtö sisäisestä latauspumpusta, jota RS-232-ajurit käyttävät.
14	C1−	Jännitteen tuplauspiirissä käytetyn ensimmäisen latauspumpun kondensaattorin negatiivinen napa.
15	C2+	Jänniteinvertterivaiheessa käytetyn toisen latauspumpun kondensaattorin positiivinen napa.
16	C2−	Toisen latauspumpun kondensaattorin negatiivinen napa, jota käytetään luomaan negatiivinen RS-232-jännite.
17	V−	Negatiivinen jännitelähtö sisäisestä latauspumpusta, jota käytetään RS-232-signalointiin.
18	R5IN	RS-232-vastaanottimen tulokanava 5 saapuville sarjadatasignaaleille.
19	R5OUT	Vastaanotinkanavaa 5 vastaava CMOS/TTL-logiikkalähtö signaalin muuntamisen jälkeen.
20	T3IN	Lähetinkanavan 3 logiikkatason tulo, jota käytetään tuottamaan RS-232-lähtösignaaleja.
21	T4IN	Logiikkatason tulo lähetinkanavalle 4, joka syöttää sisäisen RS-232-ohjainasteen.
22	R4OUT	Logiikkatason lähtö vastaanotinkanavalta 4, joka edustaa muunnettua RS-232-tulosignaalia.
23	R4IN	RS-232-vastaanottimen tulokanava 4 kytketty ulkoiseen tietoliikennelinjaan.
24	FI	Ota käyttöön ohjaustulo, jota käytetään laitteen sisäisen piirin aktivoimiseen tai deaktivointiin.
25	SHDN	Sammutuksen ohjaustulo, joka asettaa laitteen alhaisen tehon sammutustilaan.
26	R3OUT	Logiikkatason lähtö vastaanotinkanavalta 3, joka vastaa vastaanotettua RS-232-signaalia.
27	R3IN	RS-232 vastaanottimen tulokanava 3 sarjaliitäntäsignaalien vastaanottamista varten.
28	T4OUT	RS-232-lähettimen lähtökanava 4, joka tuottaa muunnetut sarjalähtösignaalit.

ADM560JRS CAD malli

ADM560JRS-symboli

ADM560JRS Footprint

ADM560JRS 3D-malli

ADM560JRS:n ominaisuudet

Integroitu RS232-lähetin-vastaanotinrakenne

ADM560JRS yhdistää neljä lähetintä ja viisi vastaanotinta yhdessä kompaktissa laitteessa.Tämä järjestely tukee kaksisuuntaista sarjaliikennettä ja vähentää samalla piirilevylle vaadittavien erillisten liitäntäkomponenttien määrää.

Yksittäinen pienjännitesyöttötoiminto

Laite toimii yhdestä jännitteestä 3 V - 3,6 V. Näin se voidaan liittää suoraan nykyaikaisiin pienjännitelogiikkajärjestelmiin ilman lisävirtakiskoja.

Sisäisen latauspumpun jännitteentuotanto

Sisäinen latauspumppu luo RS 232 -signalointiin tarvittavat positiiviset ja negatiiviset jännitteet.Erillisiin nastoihin kytketyt ulkoiset kondensaattorit auttavat piiriä luomaan vakaat rajapinnan jännitetasot.

Useita vastaanotinkanavia

Viisi riippumatonta vastaanotinkanavaa vastaanottaa RS 232 -tulosignaaleja ja muuntaa ne loogisen tason lähdöiksi.Tämä mahdollistaa useiden tietoliikennelinjojen valvomisen ja käsittelyn yhden integroidun piirin sisällä.

Neljä erillistä lähetinlähtöä

Neljä lähetinpolkua muuntaa logiikkatason tulosignaalit RS 232 -lähtötasoiksi.Nämä lähdöt ohjaavat ulkoisia tietoliikennelinjoja, jotka yhdistetään sarjaportteihin tai muihin liitäntälaitteisiin.

Vastaanottimen melutaso

Jokainen vastaanotinkanava sisältää hystereesin tulovaiheessa.Tämä rakenne auttaa ylläpitämään vakaata logiikkalähtöä, kun saapuva signaali sisältää sähköistä kohinaa tai hitaita siirtymiä.

Tiedonsiirron tuki jopa 116 kbps

Laite tukee tiedonsiirtonopeuksia jopa 116 kilobittiä sekunnissa.Tämä alue kattaa yleiset sarjaliikennenopeudet, joita käytetään ohjauslaitteissa ja tietokoneliitännöissä.

Kompakti pinta-asennuspaketti

Laite toimitetaan 28 lyijin SSOP-pakkauksessa.Sen pieni pinta-ala tukee tiiviitä piiriasetteluja säilyttäen samalla selkeän nastavälin luotettavaa kokoonpanoa varten.

ADM560JRS tekniset tiedot

Tuotteen ominaisuus	Attribuutin arvo
Valmistaja	Analog Devices, Inc.
Jännite - Syöttö	3V ~ 3,6V
Kirjoita	Lähetin-vastaanotin
Toimittajan laitepaketti	28-SSOP
sarja	-
Vastaanottimen hystereesi	300 mV
pöytäkirja	RS232
Paketti / kotelo	28-SSOP (0,209 tuumaa, 5,30 mm leveä)
Paketti	Putki
Käyttölämpötila	0 °C - 70 °C
Ohjainten/vastaanottimien määrä	4/5
Asennustyyppi	Pinta-asennus
Duplex	Täysi
Datanopeus	116 kbps
Perustuotenumero	ADM560
Kosteusherkkyystaso (MSL)	1 (rajoittamaton)
ECCN	EAR99
HTSUS	8542.39.0001

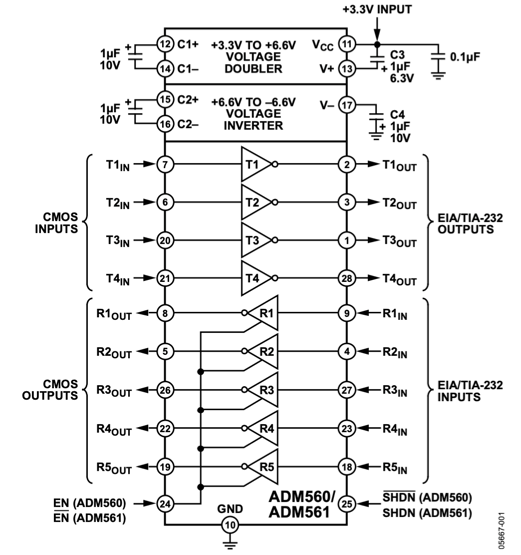

ADM560JRS:n toiminnallinen lohkokaavio

Sisäinen rakenne järjestää ADM560JRS:n tehontuotanto-, lähetin- ja vastaanotinosioiksi, jotka muuntavat logiikkasignaalit RS-232-tasoille ja takaisin.Yläosassa oleva latauspumppuporras tuottaa positiiviset ja negatiiviset syöttökiskot yhdestä +3,3 V:n tulosta käyttämällä ulkoisia kondensaattoreita, jotka on kytketty C1- ja C2-nastoihin, ja tuottaa V+- ja V−-jännitteitä, joita liitäntäajurit käyttävät.Neljä lähetinpolkua hyväksyy CMOS-tulot, jotka on merkitty T1IN–T4IN, ja ajaa RS-232-lähdöt T1OUT–T4OUT.Viisi vastaanotinpolkua hyväksyy RS-232-tulot, jotka on merkitty R1IN–R5IN ja muuntaa ne CMOS-lähdöiksi R1OUT–R5OUT.Ohjaus- ja referenssinastat, mukaan lukien EN tai SHDN, VCC ja GND, näkyvät asettelun alaosassa, osoittaen, että laite mahdollistaa ohjaus- ja virtaliitännät samalla kun signaalivirta ryhmitellään CMOS-logiikan ja EIA/TIA-232-tietoliikennelinjojen välillä.

ADM560JRS:n sovellukset

Henkilökohtaisten tietokoneiden sarjaliitännät

ADM560JRS voi liittää tietokoneiden logiikkapiirejä tai sulautettuja ohjaimia RS 232 -sarjaportteihin.Sen lähettimet ja vastaanottimet hallitsevat signaalitason muuntamista, jotta digitaalinen logiikka voi kommunikoida ulkoisten laitteiden kanssa, jotka käyttävät tavallisia sarjaliikennelinjoja.

Teollisuuden ohjauslaitteet

Teollisuusympäristöjen ohjausyksiköt vaihtavat usein tietoja antureiden, ohjaimien tai diagnostiikkatyökalujen kanssa sarjayhteyksien kautta.Laite mahdollistaa näiden järjestelmien liittämisen RS 232 -tietoliikenneportteihin pitäen samalla sisäisen logiikan toiminnassa matalalla jännitetasolla.

Viestintäpäätteet ja modeemit

Monet tietoliikennepäätteet ja modeemipohjaiset järjestelmät luottavat RS 232 -signalointiin prosessointipiirien ja ulkoisten viestintälaitteiden välillä.Laite hoitaa signaalin muuntamisen logiikkapiirien ja näiden järjestelmien käyttämän sarjaliitännän välillä.

Lääketieteelliset valvonta- ja diagnostiikkalaitteet

Lääketieteelliset instrumentit vaihtavat joskus konfigurointitietoja tai mittaustuloksia sarjayhteyksien kautta.ADM560JRS tarjoaa vakaan signaalin muunnoksen, jonka avulla mikrokontrolleripohjaiset lääketieteelliset laitteet voivat kommunikoida ulkoisten tietokoneiden tai tallentimien kanssa.

Kannettavat tiedonkeruulaitteet

Kannettavat valvontajärjestelmät ja kädessä pidettävät instrumentit voivat käyttää sarjayhteyksiä tallennettujen mittausten siirtämiseen muihin laitteisiin.Laitteen avulla nämä akkukäyttöiset järjestelmät voivat ylläpitää luotettavaa RS 232 -tiedonsiirtoa käytettäessä pienjännitelähteistä.

Sulautetut järjestelmät vanhoilla sarjalinkeillä

Sulautetut ohjausjärjestelmät, joita käytetään automaatiossa tai testauksessa, ovat usein vuorovaikutuksessa vanhempien laitteiden kanssa, jotka kommunikoivat RS 232:n kautta. ADM560JRS mahdollistaa nykyaikaisten digitaalisten piirien yhteensopivuuden ylläpitämisen näiden vakiintuneiden sarjaliikennerajapintojen kanssa.

ADM560JRS:n ulkomitat

Fyysinen pakkauksen asettelu esittelee ADM560JRS:ssä käytetyn 28 lyijyn kutistettavan ääriviivapaketin, jonka mitat ilmaistaan millimetreinä.Ylhäältä näkyy suorakaiteen muotoinen runko, jossa johdot on järjestetty molemmille pitkille sivuille ja pinnojen numerointi alkaen pisteellä merkitystä kulmasta.Rungon pituus vaihtelee 9,90–10,50 mm ja rungon leveys 5,00–5,60 mm, kun taas kokonaisjänneväli, mukaan lukien johtimet, on noin 7,40–8,20 mm.Lyijyväli on määritetty 0,65 mm:ksi vierekkäisten tappien välillä, mikä tukee kompaktia pinta-asennusta.Sivu- ja päätyprofiilit osoittavat istuintason, taivutuskulman ja samantasoisuuden toleranssin, pakkauksen enimmäiskorkeus on lähellä 2,00 mm.Lisämittaukset määrittelevät johdon leveyden, johdon paksuuden ja liittimen jatkeen yhteensopivuuden varmistamiseksi JEDEC MO-150-AH:n määrittelemien standardien SSOP-maakuvioiden kanssa.

ADM560JRS:n edut ja haitat

Edut

• Tarjoaa useita ohjaimia ja vastaanottimia yhdessä integroidussa laitteessa, mikä vähentää komponenttien määrää

• Pienjännitekäyttö sopii nykyaikaisiin pienitehoisiin järjestelmiin

• Integroitu latauspumppu eliminoi ulkoisen ±RS-232-syöttöjännitteen tarpeen

• Vastaanottimen hystereesi parantaa luotettavuutta sähköisesti meluisissa ympäristöissä

• Kompakti pinta-asennuspaketti auttaa minimoimaan levytilan käytön

• Tukee standardia RS-232-tiedonsiirtoa, joten se on laajalti yhteensopiva sarjalaitteiden kanssa

• Alhainen virrankulutus sopii akkukäyttöisille laitteille

Haitat

• Suurin tiedonsiirtonopeus rajoitettu 116 kbps:iin, mikä on hitaampaa verrattuna nykyaikaisiin nopeisiin liitäntöihin

• Käyttölämpötila-alue on rajoitettu kaupalliseen laatuun (0°C - 70°C)

• Vaatii ulkoisia kondensaattoreita latauspumpun toimintaa varten

• Suunniteltu erityisesti RS-232:lle, jota pidetään vanhana viestintästandardina

• Tuote on vanhentunut eikä enää aktiivisessa tuotannossa

ADM560JRS vaihtoehdot

Osanumero	Valmistaja	Tärkeimmät ominaisuudet	Käytä tapausta/huomautuksia
ADM560JRSZ	Analog Devices Inc.	Pakattu 196-LFBGA-muotoon, joka on suunniteltu kompakteja, tiheitä elektronisia kokoonpanoja varten.Se tukee pinta-asennusta ja luotettavaa toimintaa laajalla teollisuuslämpötila-alueella -40 °C - 85 °C, mikä auttaa ylläpitämään vakaata suorituskykyä vaativissa piireissä.	Käytetään kehittyneissä elektronisissa järjestelmissä, jotka vaativat kompaktin pakkauksen ja luotettavan suorituskyvyn.Sopii teollisiin ja sulautettuihin malleihin, joissa vakaa toiminta ja tehokas levytilan käyttö ovat tärkeitä.
ADM560JRS-KELA	Analog Devices Inc.	Toimitetaan 16-PDIP-pakkauksessa, joka on suunniteltu läpireikään asennukseen.Pakkaustyyli mahdollistaa suoran asennuksen ja helpon käsittelyn kokoonpanon tai testauksen aikana.Se toimii tyypillisellä kaupallisella lämpötila-alueella 0 °C - 70 °C.	Käytetään yleisesti kehityslevyissä, prototyypeissä tai laitteissa, jotka käyttävät läpireiän komponentteja.DIP-muoto yksinkertaistaa myös vianetsintää, vaihtoa ja manuaalista kokoamista.
ADM560JR	Analog Devices Inc.	Pakattu kompaktiin 64-VQFN-pakkaukseen, jossa on esillä oleva lämpötyyny.Suunniteltu pinta-asennusasennukseen, se tukee luotettavaa toimintaa -40 °C - 85 °C ja parantaa lämmön haihtumista ja sähköistä maadoitusta.	Sopii hyvin nykyaikaisiin sulautettuihin järjestelmiin ja teollisuuselektroniikkaan, joissa vaaditaan kompaktia kokoa ja tehokasta lämmönhallintaa.Käytetään usein korkeatiheyksisten piirien malleissa.

Tietoja Analog Devices, Inc:stä

Analog Devices, Inc. on puolijohdeyritys, joka kehittää integroituja piirejä, joita käytetään signaalinkäsittelyyn, tietojen muuntamiseen ja liitäntäviestintään.Vuonna 1965 perustettu yritys, jonka pääkonttori on Yhdysvalloissa, keskittyy analogisiin, sekasignaaleihin ja digitaalisiin signaalinkäsittelyteknologioihin.Sen tuotteita käytetään laajasti teollisuusjärjestelmissä, viestintälaitteissa, terveydenhuollon instrumenteissa, autoelektroniikassa ja kuluttajalaitteissa.Yhtiön valikoimaan kuuluu vahvistimia, datamuuntimia, liitäntäpiirejä, tehonhallintalaitteita ja signaalinkäsittelykomponentteja, jotka on suunniteltu tarkkaa ja luotettavaa signaalinkäsittelyä vaativiin elektronisiin järjestelmiin.

Johtopäätös

ADM560JRS on suunniteltu käsittelemään sarjaliikennettä logiikkapiirien ja RS232-laitteiden välillä.Saat neljä lähetintä ja viisi vastaanotinta samassa paketissa, mikä mahdollistaa useiden signaalilinjojen hallinnan samanaikaisesti.Sen sisäinen latauspumppu luo tarvittavat liitäntäjännitteet yhdestä pienjännitelähteestä.Kompakti SSOP-paketti auttaa pitämään piiriasettelut pieninä ja järjestettyinä.Voit käyttää laitetta ohjausjärjestelmissä, tietokoneliitännöissä ja tietoliikennelaitteissa, jotka perustuvat RS232-tiedonvaihtoon.Integroidun rakenteensa ansiosta se vähentää ylimääräisten käyttöliittymäkomponenttien tarvetta.
