Painikekytkin selitetty helppoa oppimista varten

Painikekytkimien avulla voit ohjata sähköpiirejä helposti yksinkertaisella painalluksella.Tässä artikkelissa opit, mikä painonappikytkin on, miten se toimii ja sen sisällä olevat pääosat.Ymmärrät myös eri tyypit, jotka perustuvat toimintaan, kosketinkokoonpanoon sekä sauvaan ja heittoon.Lisäksi näet, missä niitä käytetään, miten niitä verrataan muihin kytkimiin ja kuinka valita oikea.

Katalogi

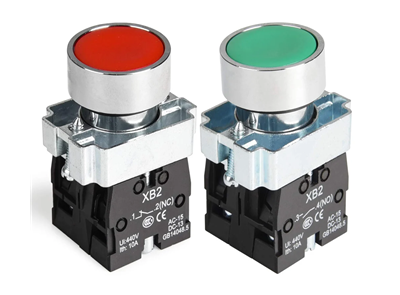

Kuva 1. Painikekytkin

Mikä on painikekytkin?

Painikekytkin on yksinkertainen sähkölaite, jota käytetään piirin manuaaliseen ohjaamiseen painiketta painamalla.Sitä löytyy yleisesti ohjauspaneeleista, koneista ja elektronisista laitteista, joissa vaaditaan nopeaa käyttäjän syötettä.Tämän tyyppisen kytkimen avulla käyttäjä voi käynnistää, pysäyttää tai laukaista toiminnon yhdellä painalluksella.Se on suunniteltu helppoa käyttöä ja luotettavaa suorituskykyä varten sekä pienitehoisissa että suuritehoisissa järjestelmissä.

Painikekytkimiä käytetään laajalti, koska ne tarjoavat suoran ja intuitiivisen ohjauksen.Ne asennetaan usein paneeleihin tai laitteisiin kätevän pääsyn takaamiseksi.Näitä kytkimiä on saatavana eri kokoisina, muotoisina ja materiaaleina sovelluksesta riippuen.Niiden päätarkoituksena on tarjota nopea ja tehokas tapa ohjata sähköisiä toimintoja ilman monimutkaisia ​​mekanismeja.

Painikekytkimen toimintaperiaate

Kuva 2. Toimintamekanismi

Painikekytkin toimii muuttamalla sähköpiirin tilaa, kun painiketta painetaan.Kun voimaa ei käytetä, piiri pysyy oletustilassaan, joko auki tai kiinni suunnittelusta riippuen.Painikkeen painaminen kohdistaa voimaa sisäiseen mekanismiin, mikä saa sähkökoskettimet liikkumaan.Tämä liike joko sallii virran kulkemisen tai pysäyttää sen välittömästi.

Kun painike vapautetaan, kytkin palaa alkuperäiseen tilaan palauttaen piirin oletustilaansa.Tämä nopea siirtyminen varmistaa sähköisten signaalien luotettavan ohjauksen reaaliajassa.Koskettimen asennon muutos vaikuttaa suoraan virrankulkuun, jolloin kytkin toimii ohjauspisteenä piirissä.Tämä yksinkertainen toimenpide tekee painikekytkimistä tehokkaita tarkkoihin ja toistuviin toimiin.

Painikekytkimen osat

Kuva 3. Painikepainikkeen sisäinen rakenne

• Painikkeen kansi (toimilaite)

Painikkeen kansi on näkyvä osa, jota painetaan kytkimen käyttämiseksi.Se on suunniteltu helppoon kosketukseen ja se voi olla eri värejä ja muotoja tunnistamista varten.Toimilaite siirtää kohdistetun voiman sisäiseen mekanismiin.Sen muotoilu varmistaa tasaisen ja tasaisen puristustoiminnan toistuvan käytön aikana.

• Paluu kevät

Palautusjousi vastaa painikkeen palauttamisesta alkuperäiseen asentoonsa painamisen jälkeen.Se varastoi mekaanista energiaa puristuessaan ja vapauttaa sen, kun voima poistetaan.Tämä varmistaa, että kytkin palautuu nopeasti ja luotettavasti.Jousi auttaa myös ylläpitämään tasaista tuntopalautetta käytön aikana.

• Siirrettävä kontakti (siltakontakti)

Liikkuva kosketin vaihtaa asentoa, kun painiketta painetaan.Se yhdistää tai irrottaa sähköpolun kytkimen sisällä.Tämä osa on suunniteltu kestämään toistuvia kosketusjaksoja.Sen liike määrittää suoraan virtaako virta piirin läpi.

• Staattinen kontakti

Staattinen kosketin pysyy kiinteänä kytkimen sisällä ja toimii liikkuvan koskettimen liitäntäpisteenä.Se muodostaa sähköisen polun, kun liikkuva kosketin koskettaa sitä.Nämä koskettimet on yleensä valmistettu johtavista materiaaleista tehokkaan virransiirron takaamiseksi.Niiden vakaa asento varmistaa tasaisen kytkentätehon.

• Ota yhteyttä lohkokokoonpanoon

Kosketinlohko sisältää kosketusjärjestelmän ja tukee oikeaa kohdistusta.Se varmistaa, että liikkuvat ja staattiset koskettimet kohtaavat oikein käytön aikana.Tämä rakenne auttaa säilyttämään sähkön luotettavuuden ja vähentää kulumista.Se mahdollistaa myös modulaarisen vaihdon joissakin kytkinmalleissa.

• Liittimet (sähköliitännät)

Liittimet ovat ulkoisia liitäntäpisteitä, joihin johdot kiinnitetään.Niiden avulla kytkin voidaan integroida sähköpiiriin.Nämä voivat olla ruuvi-, juotos- tai pikaliittimiä.Oikea liitinrakenne varmistaa turvalliset ja vakaat sähköliitännät.

• Asuminen (runko/jalusta)

Kotelo sulkee sisäänsä kaikki sisäiset komponentit ja tarjoaa mekaanisen suojan.Se on yleensä valmistettu kestävästä muovista tai metallista.Kotelo tukee myös asennusta paneeleihin tai koteloihin.Se suojaa sisäosia pölyltä, kosteudelta ja mekaanisilta vaurioilta.

Painikekytkintyypit

Perustuu toimintaan

1. Hetkellinen painikekytkin

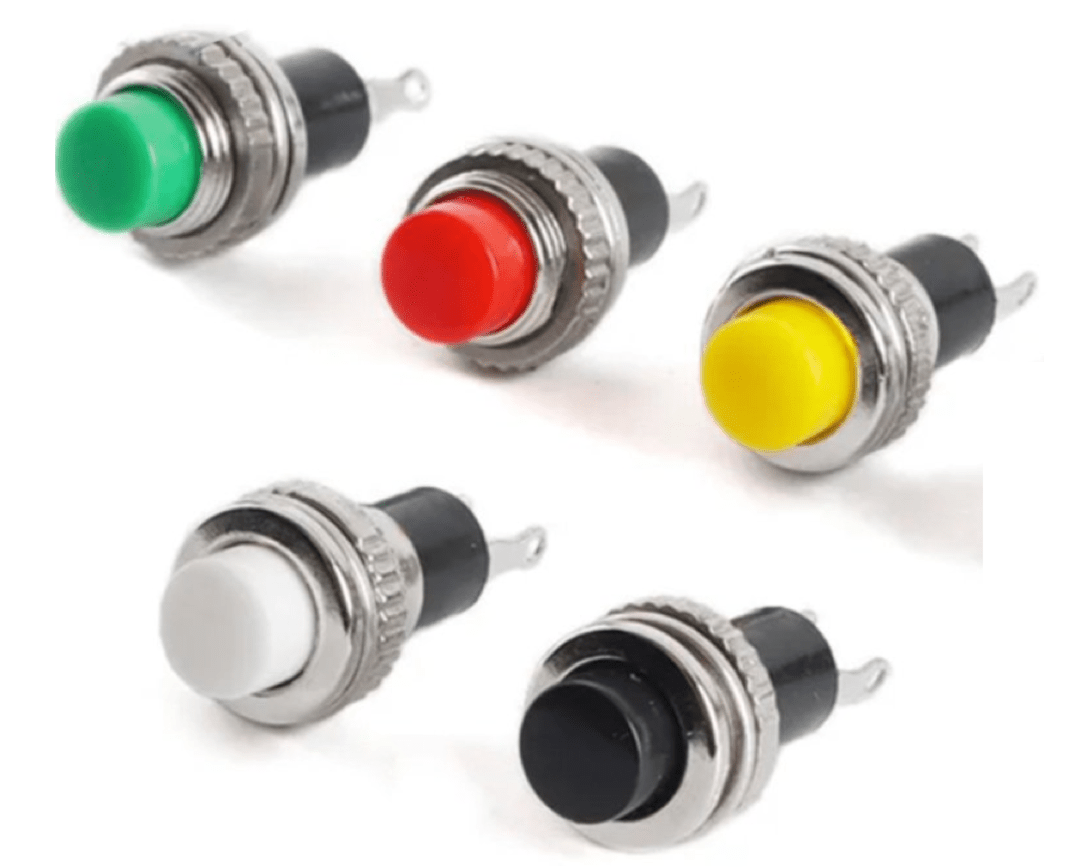

Kuva 4. Esimerkki hetkellisestä kytkimestä

Hetkellinen painikekytkin on kytkin, joka pysyy aktiivisena vain, kun sitä painetaan.Kun paine on poistettu, se palaa automaattisesti alkuperäiseen tilaan.Tätä toimintaa käytetään yleisesti sovelluksissa, jotka vaativat tilapäistä aktivointia, kuten ovikellot tai ohjaussignaalit.Nopea palautustoiminto varmistaa tarkan ja lyhytkestoisen ohjauksen.

Nämä kytkimet on suunniteltu antamaan välitön vastaus käytön aikana.Painava toiminto laukaisee muutoksen, ja sen vapauttaminen pysäyttää toiminnan välittömästi.Tämä tekee niistä sopivia järjestelmiin, joissa ei tarvita jatkuvaa aktivointia.Niiden yksinkertainen käyttö ja nopea nollaus tekevät niistä laajan käytön ohjauspaneeleissa ja elektronisissa laitteissa.

2. Lukitus (huollettu) painikekytkin

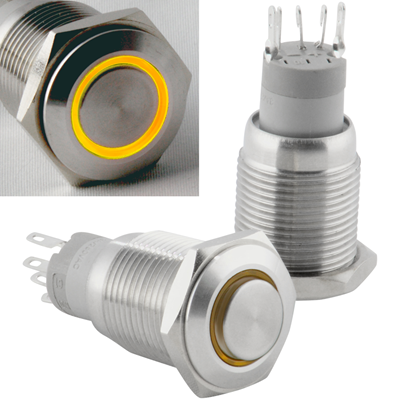

Kuva 5. Esimerkki salpakytkimestä

Lukituspainikekytkin on eräänlainen kytkin, joka pysyy viimeisessä asennossaan painamisen jälkeen.Kun painiketta painetaan kerran, se pysyy aktivoituna, kunnes sitä painetaan uudelleen tilan vaihtamiseksi.Tämän ansiosta kytkin voi säilyttää toimintansa ilman jatkuvaa painetta.Sitä käytetään yleisesti on/off-ohjaukseen sähköjärjestelmissä.

Tämäntyyppinen kytkin tarjoaa vakaan toiminnan sovelluksille, jotka vaativat jatkuvaa tilaa.Käyttäjän ei tarvitse pitää painiketta painettuna pitääkseen piirin aktiivisena.Kun painat sitä uudelleen, tila vaihtuu takaisin, mikä tekee laitteiden ohjaamisesta helppoa.Sen ylläpidetty käyttäytyminen on hyödyllistä tehonsäädössä ja laitteiden käytössä.

Perustuu yhteystietojen kokoonpanoon

Kuva 6. NO vs NC -kaavio

1. Normaalisti auki (EI)

Normaalisti avoin painikekytkin on kytkintyyppi, jossa piiri on auki oletustilassaan.Tämä tarkoittaa, että virtaa ei kulje ennen kuin painiketta painetaan.Kun painiketta painetaan, koskettimet sulkeutuvat ja päästävät virran kulkemaan piirin läpi.Kun piiri on vapautettu, se palaa avoimeen tilaan.

Tämän tyyppistä konfiguraatiota käytetään yleisesti ohjausjärjestelmissä, jotka vaativat aktivoinnin vain tarvittaessa.Se varmistaa, että piiri pysyy passiivisena, ellei käyttäjä laukaise sitä.Toiminta näkyy selvästi tyypillisissä kosketuskaavioissa, joissa rako sulkeutuu käytön aikana.Sitä käytetään laajalti käynnistyspainikkeissa ja signaalituloissa.

2. Normaalisti suljettu (NC)

Normaalisti suljettu painonappikytkin on kytkintyyppi, jossa piiri on suljettu oletustilassaan.Tämä antaa virran kulkea jatkuvasti, kun painiketta ei paineta.Painikkeen painaminen avaa piirin ja katkaisee virran.Painikkeen vapauttaminen palauttaa suljetun piirin tilan.

Tätä kokoonpanoa käytetään yleisesti turvajärjestelmissä ja hätäpysäytystoiminnoissa.Se varmistaa, että piiri pysyy aktiivisena, ellei sitä tahallisesti keskeytetä.Koskettimien tilan muutos näkyy selkeästi vakiokaavioissa käytön aikana.Se on hyödyllinen sovelluksissa, joissa suojaus edellyttää virran katkaisua.

Perustuu napaan ja heittoon

Kuva 7. SPST- ja SPDT-kaavio

SPST ja SPDT ovat yksinapaisia ​​kytkinkokoonpanoja, jotka ohjaavat yhtä sähköpiiriä.SPST (Single Pole Single Throw) -kytkimessä on yksi tulo ja yksi lähtö, mikä mahdollistaa yksinkertaisen päälle/pois-ohjauksen.Se toimii peruskytkimenä, joka joko kytkee tai katkaisee piirin.Tämä tekee siitä sopivan yksinkertaisiin vaihtotehtäviin.

SPDT (Single Pole Double Throw) -kytkin ohjaa myös yhtä piiriä, mutta tarjoaa kaksi mahdollista lähtöpolkua.Sen avulla virta voidaan ohjata toiseen kahdesta liitännästä.Tämä tekee siitä hyödyllisen valittaessa kahden eri piirin tai tilan välillä.Kaavio näyttää tyypillisesti yhden tulon vaihtamisen kahden lähdön välillä.

Kuva 8. DPST- ja DPDT-kaavio

DPST ja DPDT ovat kaksinapaisia kytkinkokoonpanoja, jotka on suunniteltu ohjaamaan useita piirejä samanaikaisesti.DPST (Double Pole Single Throw) -kytkin voi ohjata kahta erillistä piiriä samanaikaisesti yhdellä toiminnolla.Sen avulla molemmat piirit voidaan kytkeä päälle tai pois päältä yhdessä.Tämä on hyödyllistä sovelluksissa, jotka vaativat synkronoitua ohjausta.

DPDT (Double Pole Double Throw) -kytkin ohjaa kahta piiriä ja tarjoaa kullekin kaksi kytkentäpolkua.Se mahdollistaa monimutkaisemman kytkennän ohjaamalla virtaa useilla tavoilla.Tätä kokoonpanoa käytetään yleisesti suunnanvaihtopiireissä ja kehittyneissä ohjausjärjestelmissä.Kaavio näyttää tyypillisesti kaksi napaa vaihtamassa kahden lähtösarjan välillä.

Painikekytkinten edut ja haitat

Painikekytkinten edut

• Yksinkertainen ja helppokäyttöinen

• Nopea vasteaika

• Kompakti ja tilaa säästävä muotoilu

• Luotettava toistuvaan käyttöön

• Saatavana useita kokoja ja tyylejä

• Sopii sekä pieni- että suuritehoisiin järjestelmiin

Painikekytkinten rajoitukset

• Rajoitettu ohjaus monimutkaisiin kytkimiin verrattuna

• Mekaaninen kuluminen ajan myötä

• Vaatii fyysistä vuorovaikutusta

• Saattaa tarvita suojaa ankarissa ympäristöissä

• Ei ihanteellinen jatkuvaan kytkentään ilman tukipiirejä

Painikekytkinten sovellukset

1. Teollisuuden ohjauspaneelit

Painikekytkimiä käytetään yleisesti teollisuuskoneissa käynnistys-, pysäytys- ja nollaustoimintoihin.Ne tarjoavat nopean ja suoran ohjauksen laitteita käsitteleville käyttäjille.Niiden selkeät merkinnät ja värikoodit lisäävät turvallisuutta ja tehokkuutta.Nämä kytkimet ovat hyviä koneen luotettavaan käyttöön.

2. Kulutuselektroniikka

Monet päivittäiset laitteet, kuten kodinkoneet ja laitteet, käyttävät painikekytkimiä käyttäjän syöttämiseen.Niiden avulla toimintoja voidaan ohjata helposti ilman monimutkaisia ​​käyttöliittymiä.Pienen kokonsa ansiosta ne sopivat pienille elektronisille laitteille.Ne parantavat käytettävyyttä ja mukavuutta.

3. Autojen järjestelmät

Painikkeita käytetään ajoneuvoissa toimintoja, kuten moottorin käynnistystä, äänitorven aktivointia ja ohjausjärjestelmiä varten.Ne tarjoavat nopean pääsyn tärkeisiin toimintoihin ajon aikana.Niiden kestävyys takaa luotettavan suorituskyvyn erilaisissa olosuhteissa.Nämä kytkimet parantavat kuljettajan hallintaa ja mukavuutta.

4. Lääketieteelliset laitteet

Lääketieteelliset laitteet käyttävät painonappikytkimiä tarkkaan ja kontrolloituun toimintaan.Niiden avulla laitteita voidaan käyttää turvallisesti ja tehokkaasti.Heidän reagoiva toimintansa on tärkeää eri tilanteissa.Puhtaita ja suljettuja malleja käytetään usein hygieniaan.

5. Kotiautomaatiojärjestelmät

Painikkeita käytetään älykodin järjestelmissä valaistukseen, turvallisuuteen ja laiteohjaukseen.Ne tarjoavat yksinkertaisen käyttöliittymän automaattisten ominaisuuksien ohjaamiseen.Niiden integrointi elektronisiin järjestelmiin tekee niistä monipuolisia.Ne lisäävät mukavuutta nykyaikaisissa kodeissa.

6. Ohjaus- ja instrumentointijärjestelmät

Mittaus- ja ohjausjärjestelmissä painikkeita käytetään toimintojen käynnistämiseen ja asetusten säätämiseen.Ne tarjoavat tarkan manuaalisen syötteen järjestelmän ohjaamiseen.Niiden luotettavuus takaa tasaisen suorituskyvyn herkissä sovelluksissa.Näitä kytkimiä käytetään laajalti testaus- ja valvontaasennuksissa.

Painikekytkin vs vaihtokytkin vs keinukytkin

Ominaisuus	Painike Vaihda	Vaihtokytkin	Keinukytkin
Käyttövoima	1,5-5 N tyypillinen	2-6 N tyypillinen	2-5 N tyypillinen
Matkan etäisyys	0,5-3 mm	2-6 mm	1,5-4 mm
Toiminnan tyyppi	hetkellinen tai lukitus	Vain huollettu	Vain huollettu
Sähköinen käyttöikä	100 000–1 000 000 syklit	50 000–200 000 syklit	50 000–150 000 syklit
Mekaaninen käyttöikä	Jopa 1 000 000+ puristimia	100 000–500 000 vaihtaa	100 000–300 000 puristimia
Ota yhteyttä Arviot	0,1A–10A (matalasta keskikokoinen)	3A–20A (kesk korkealle)	6A–20A (kesk korkealle)
Asennusreikä Koko	8mm, 12mm, 16mm, 22 mm	6mm-12mm tyypillinen	20mm-30mm suorakaiteen muotoinen leikkaus
Paneelin paksuus	1-6 mm	1-5 mm	1-4 mm
Vaihtonopeus	<10 ms vastausta	10-20 ms	10-20 ms
Ota yhteyttä Resistanssi	≤50 mΩ tyypillinen	≤20 mΩ tyypillinen	≤20 mΩ tyypillinen
Tiivistysluokitus	IP67/IP68 asti saatavilla	Tyypillisesti IP40-IP65	Tyypillisesti IP40-IP65
Valaistus Vaihtoehto	Yleinen (LED rengas/ilmaisin)	Rajoitettu	Yleinen (taustavalaistu tyypit)
Terminaalityypit	Juotos, ruuvi, pikaliitin	Juotos, ruuvi	Pikayhteys, terä
Käyttölämpötila	-25°C - +85°C tyypillinen	-20°C - +85°C	-20°C - +85°C

Johtopäätös

Painikekytkimet tarjoavat luotettavan ja helpon tavan ohjata sähköpiirejä yksinkertaisella manuaalisella syötöllä.Niiden toiminta perustuu peruskosketinliikkeeseen, jota tukevat tarkasti määritellyt sisäiset komponentit ja erilaiset konfiguraatiot, kuten hetkellinen, lukitus, NO/NC sekä erilaiset napa- ja heittotyypit.Niitä käytetään laajalti kaikilla teollisuudenaloilla niiden nopean reagoinnin, kompaktin rakenteen ja monipuolisuuden vuoksi joistakin rajoituksista, kuten mekaanisesta kulumisesta, huolimatta.Oikean kytkimen valinta riippuu sähköarvoista, toimintatyypistä, ympäristöstä ja rakenteen laadusta, jotta varmistetaan oikea suorituskyky ja pitkäaikainen luotettavuus.
