Sähköeristin: toimintaperiaate, tyypit ja sovellukset

Sähköeristimet auttavat irrottamaan sähköjärjestelmän osia turvallisesti virtalähteestä.Tässä artikkelissa opit, mikä sähköeristin on, miksi se on tärkeä turvallisuuden kannalta ja miten se toimii kuormittamattomissa olosuhteissa.Ymmärrät myös sen pääkomponentit, yleisimmät tyypit ja kuinka se eroaa katkaisijasta.Lopussa näet, missä sähköjärjestelmissä käytetään erottimia.

Katalogi

Kuva 1. Sähköeristin

Mikä on sähköeristin?

Sähköeristin on mekaaninen kytkinlaite, jota käytetään sähköpiirin osan irrottamiseksi kokonaan virtalähteestä.Sen päätarkoitus on varmistaa turvalliset työskentelyolosuhteet tarjoamalla selkeä ja näkyvä ero jännitteisten ja jännitteettömän osien välillä.Toisin kuin automaattiset laitteet, erotinta käytetään manuaalisesti ja se on tarkoitettu vain eristämiseen, ei virran katkaisemiseen.Se luo fyysisen katkaisun piiriin, jotta voit suorittaa huollon tai tarkastuksen turvallisesti.Sähköeristimiä käytetään laajalti sähköjärjestelmissä turvallisuuden parantamiseksi ja vahingossa tapahtuvien kosketusten estämiseksi jännitteisten komponenttien kanssa.

Miksi sähköeristimet ovat tärkeitä?

Sähköeristimet ovat hyviä ylläpitämään sähköjärjestelmien turvallisuutta erityisesti huolto- ja korjaustöiden aikana.Ne varmistavat, että osa piiristä on täysin irti, mikä vähentää sähköiskun tai laitevaurion riskiä.Erottimet auttavat varmistamaan, että eristetyssä osassa ei kulje virtaa tarjoamalla näkyvän avoimen raon.Tämä tekee korkeajännitelaitteiden kanssa työskentelystä luotettavampaa.Sähköeristimet auttavat myös estämään vahingossa tapahtuvaa jännitystä, joka voi johtaa vakaviin vaaroihin teollisuus- ja sähkönjakeluympäristöissä.

Sähköeristimen toimintaperiaate

Kuva 2. Sähköeristimen toimintakaavio

Sähköeristin toimii vain silloin, kun piirissä ei kulje kuormitusvirtaa, mikä varmistaa turvalliset kytkentäolosuhteet.Kun eristin avataan, sen liikkuva kosketin irtoaa kiinteästä koskettimesta muodostaen selkeän ilmaraon.Tämä ilmarako toimii näkyvänä esteenä, joka vahvistaa sähkökatkon.Avaustoiminto suoritetaan yleensä mekaanisen käyttömekanismin kautta, mikä mahdollistaa sujuvan ja kontrolloidun liikkeen.Koska toiminnan aikana ei ole virtaa, koskettimien väliin ei muodostu kaaria.Erotin pysyy auki-asennossa täydellisen eristyksen ylläpitämiseksi, kunnes se suljetaan uudelleen manuaalisesti.Tämä yksinkertainen toimintaperiaate takaa luotettavan ja turvallisen sähköpiirien erottamisen.

Sähköeristimen komponentit

• Kiinteä kontakti

Kiinteä kosketin on kiinteä sähköä johtava osa, joka on kytketty tulevaan tai lähtevään linjaan.Se tarjoaa vakaan pisteen sähköliitännälle, kun eristin on kiinni.Tämä komponentti on suunniteltu käsittelemään korkeajännitettä ja ylläpitämään luotettavaa kontaktia minimaalisella resistanssilla.

• Siirrettävä yhteystieto

Liikkuva kosketin on osa, joka fyysisesti avaa tai sulkee piirin.Se siirtyy poispäin kiinteästä koskettimesta tai sitä kohti sähköliitännän luomiseksi tai poistamiseksi.Sen muotoilu varmistaa sujuvan toiminnan ja oikean suuntauksen kytkennän aikana.

• Eristimet

Eristeet tukevat johtavia osia ja estävät ei-toivotun virran kulkeutumisen maahan tai rakenteeseen.Ne on tyypillisesti valmistettu posliini- tai komposiittimateriaaleista korkean sähkölujuuden saavuttamiseksi.Nämä komponentit tarjoavat myös mekaanista tukea jännitteisten osien välisen oikean etäisyyden ylläpitämiseksi.

• Toimintamekanismi

Käyttömekanismi ohjaa isolaattorin avaamista ja sulkemista.Se voi olla manuaalinen tai moottorikäyttöinen sovelluksesta riippuen.Tämä mekanismi varmistaa, että koskettimet liikkuvat turvallisesti ja tarkasti käytön aikana.

• Pohjakehys

Pohjarunko pitää kaikki komponentit yhdessä ja tarjoaa rakenteellista vakautta.Se on yleensä valmistettu metallista tukemaan isolaattorin mekaanista kuormitusta.Runko varmistaa myös koskettimien ja eristeiden oikean suuntauksen.

Sähköeristintyypit

Single Break Isolator

Kuva 3. Single Break Isolator

Yksikatkoserotin on eräänlainen sähköinen eristin, joka käyttää yhtä kosketinerotuspistettä piirin katkaisemiseen.Se koostuu yhdestä liikkuvasta koskettimesta, joka erottuu kiinteästä koskettimesta ja muodostaa yhden ilmaraon.Tämän yksinkertaisen rakenteen ansiosta sitä on helppo käyttää ja huoltaa tavallisissa sähköjärjestelmissä.Kosketinliike on yleensä vaakasuora tai pyörivä, mikä mahdollistaa avoimen asennon selkeän näkyvyyden.Suoraviivaisen suunnittelunsa ansiosta sitä käytetään yleisesti keskijännitesähköasemissa ja jakelujärjestelmissä.Kuvassa näkyvä laitteisto heijastelee sen yksinkertaista kosketinjärjestelyä ja kompaktia layouttaan.Yksikatkoiset isolaattorit ovat ihanteellisia sovelluksiin, joissa tila ja kustannustehokkuus ovat tärkeitä.

Double Break -eristin

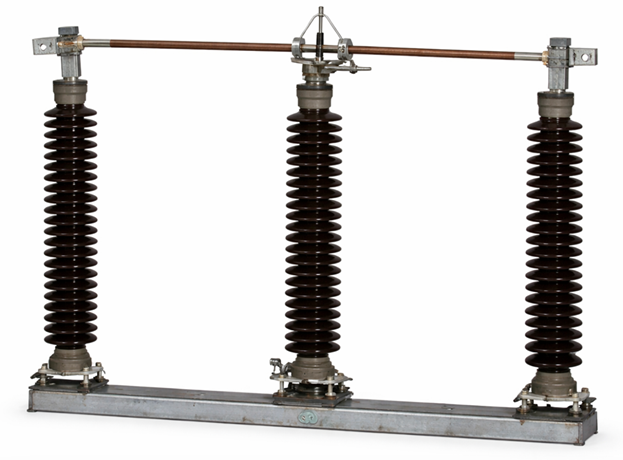

Kuva 4. Kaksoiskatkoseristin

Kaksoiskatkoseristin on sähköinen eristin, joka luo kaksi erillistä kosketusväliä käytön aikana.Siinä on keskellä oleva liikkuva kosketin, joka erottuu kahdesta kiinteästä koskettimesta molemmilta puolilta muodostaen kaksi eristyspistettä.Tämä rakenne parantaa sähköeristystä lisäämällä jännitteisten osien välistä etäisyyttä.Koskettimien liike on tasapainotettu, mikä parantaa mekaanista vakautta ja suorituskykyä.Sitä käytetään yleisesti suurjännitesähköasemilla, joissa tarvitaan vahvempaa eristystä.Kuvassa on symmetrinen rakenne, joka tukee tehokasta katkaisua.Kaksinkertaiset eristimet soveltuvat järjestelmiin, jotka vaativat korkeampaa turvamarginaalia ja luotettavaa eristystä.

Virroittimen eristin

Kuva 5. Virroittimen eristin

Virroittimen eristin on eristin, joka käyttää pystysuoraa nostomekanismia piirin kytkemiseen tai katkaisemiseen.Siinä on liikkuva varsi, joka nousee ylöspäin koskettaakseen yläjohdinta.Tämä pystysuuntainen liike mahdollistaa tehokkaan tilankäytön kompakteissa sähköasemissa.Rakenne sisältää nivelvarret, jotka laajenevat ja supistuvat käytön aikana.Sitä käytetään laajalti suurjännitesovelluksissa, joissa vaakasuora tila on rajallinen.Kuvassa on erottuva nostorakenne, joka mahdollistaa pystysuuntaisen kytkentätoiminnon.Virroittimen eristimet ovat ihanteellisia moderneille sähköasemille, jotka vaativat kompakteja ja joustavia sijoitteluja.

Vaakasuora taukoeristin

Kuva 6. Vaakakatkon eristin

Vaakasuora katkaisuerotin on sähköinen eristin, jossa liikkuva kosketin avautuu sivusuunnassa piirin katkaisemiseksi.Koskettimet pyörivät tai heiluvat vaakatasossa, jolloin niiden väliin muodostuu näkyvä rako.Tämä tyyppi asennetaan yleisesti ulkosähköasemille yksinkertaisen rakenteensa ja huollon helppouden vuoksi.Se tarjoaa selkeän näkyvyyden avoimesta asennosta, mikä parantaa käyttöturvallisuutta.Rakenne mahdollistaa helpon asennuksen tukirakenteille riittävän välimatkoin.Kuva heijastaa tälle isolaattorityypille tyypillistä sivulle avautuvaa liikettä.Vaakasuuntaisia ​​katkaisuerottimia käytetään laajalti siirto- ja jakelujärjestelmissä.

Pystysuora murtuman eristin

Kuva 7. Pystykatkon eristin

Pystysuora erotin on sähköinen eristin, jossa liikkuva kosketin avautuu ylös- tai alaspäin eristyksen luomiseksi.Pystysuuntainen liike vähentää asennuksen vaatimaa vaakasuoraa tilaa.Tämä rakenne on hyödyllinen sähköasemilla, joissa tilarajoitteet ovat huolestuttavia.Koskettimet liikkuvat pystytasossa varmistaen selkeän ja näkyvän eron.Sitä käytetään yleisesti suurjännitejärjestelmissä, joissa tarvitaan tehokasta tilankäyttöä.Kuvassa on korostettu ylöspäin avautuva mekanismi, joka määrittää tämän isolaattorityypin.Pystysuorat katkaisuerottimet ovat suositeltavia kompakteissa asetteluissa, joissa on rajoitettu maa-ala.

Sähköeristin vs. katkaisija

Ominaisuus	Sähkö Eristin	Katkaisija
Päätoiminto	Tarjoaa piirin fyysinen katkaisu turvallisuuden vuoksi	Tunnistaa viat ja katkaisee virran järjestelmän suojaamiseksi
Toiminnan tyyppi	Manuaalinen tai moottorikäyttöinen (ei automaattinen)	Automaattinen laukaisu valinnaisella manuaalisella ohjauksella
Kuorman käsittely	Toimii vain klo 0 A (kuormittamaton tila)	Toimii alla täysi kuormitus ja vikavirtaolosuhteet
Arvioitu Kapasiteetin keskeytys	0 kA (ei voi keskeytysvirta)	Tyypillisesti 6 kA 63 kA tai enemmän tyypistä riippuen
Kaaren käsittely	Ei kaaria vaimennusmekanismi	Käyttää kaaria sammutusmenetelmät (ilma, öljy, SF₆ tai tyhjiö)
Turvallisuusrooli	Varmistaa näkyvyyden eristys huoltoa varten	Tarjoaa suoja ylikuormitusta ja oikosulkua vastaan
Vaihtonopeus	Hidas (sekuntia, operaattorista riippuvainen)	Nopeasti (millisekuntia, tyypillisesti 10–100 ms)
Suojaus Kyky	Ei suojaa toiminto	Sisäänrakennettu suojaus (ylivirta, oikosulku, joskus maasulku)
Tyypillinen käyttö	Huolto eristys- ja turvallisuusmenettelyt	Vikasuojaus ja toiminnallinen kytkentä
Ota yhteyttä operaatioon	Avautuu vain kun virta on jo nolla	Avautuu hetkeksi virta kulkee (mukaan lukien vikavirta)
Automaatiotaso	Matala (manuaalinen tai moottorin perusohjaus)	Korkea (releohjatut, täysin automaattiset järjestelmät)
Asennus Alue	Asennettu sisään sähköasemat ja kytkinkeskukset (suurjännitepuolella)	Käytetty vuonna sähköasemat, jakelukeskukset ja loppukäyttäjäjärjestelmät
Suunnittelu Monimutkaisuus	Yksinkertainen mekaaninen rakenne	Monimutkainen järjestelmä tunnistus-, laukaisu- ja valokaaren ohjauskomponenteilla
Huolto Vaatimus	Minimaalinen (tarkastus ja siivous)	Säännöllinen vaaditaan huoltoa (koskettimet, mekanismi, kaarikammio)
Eristäminen Näkyvyys	Tarjoaa näkyvän ilmarako (selkeä irtikytkentä)	Ei näkyvissä eristäminen;vaatii erillisen eristimen turvallisuuden vuoksi

Sähköeristinten edut ja haitat

Sähköeristinten edut

• Tarjoaa selkeän näkyvän ilmaraon turvallisuuden varmistamiseksi

• Erittäin luotettava, koska liikkuvia osia on vähemmän

• Matala huoltotarve pitkäaikaisessa käytössä

• Kustannustehokas verrattuna monimutkaisiin kytkentälaitteisiin

• Parantaa turvallisuutta huoltotoimenpiteiden aikana

Sähköeristinten haitat

• Ei voi toimia kuormitusolosuhteissa

• Valokaarisammutusmekanismia ei ole saatavilla

• Vaatii lisälaitteita, kuten katkaisimia

• Manuaalinen käyttö voi pidentää kytkentäaikaa

• Rajoitettu toiminnallisuus suojalaitteisiin verrattuna

• Ei sovellu vian katkaisuun

Sähköeristinten sovellukset

1. Sähköasemat

Sähköeristimet asennetaan yleisesti sähköasemille eristämään siirtolinjojen ja laitteiden osia.Ne mahdollistavat turvallisen huollon irrottamalla suurjännitepiirit virtalähteestä.Tämä auttaa estämään onnettomuuksia ja varmistaa järjestelmän luotettavan toiminnan.

2. Siirto- ja jakelujärjestelmät

Voimansiirtoverkoissa erottimia käytetään erottamaan vialliset tai epäaktiiviset osat.Ne auttavat säilyttämään järjestelmän vakauden eristämällä tietyt linjat korjausten aikana.Tämä parantaa tehonsiirron yleistä tehokkuutta ja turvallisuutta.

3. Teollisuuden sähköjärjestelmät

Teollisuuslaitokset käyttävät erottimia koneiden ja sähköpaneelien irrottamiseen huollon aikana.Tämä varmistaa työntekijöiden turvallisuuden sähkölaitteita käsiteltäessä.Se auttaa myös estämään koneen odottamattoman käynnistyksen.

4. Asemien kytkentä

Isolaattoreita käytetään kytkentäasemissa ohjaamaan ja hallitsemaan tehovirtaa eri verkkoosien välillä.Ne tarjoavat turvallisen tavan eristää piirit keskeyttämättä koko järjestelmää.Tämä tukee joustavaa järjestelmän toimintaa.

5. Uusiutuvat energiajärjestelmät

Aurinko- ja tuulivoimajärjestelmissä erottimia käytetään paneelien tai turbiinien irrottamiseen verkosta.Tämä mahdollistaa uusiutuvan energian laitteiden turvallisen huollon ja tarkastuksen.Se suojaa myös teknikoita sähköisiltä vaaroilta.

6. Rautateiden sähköistysjärjestelmät

Rautatiejärjestelmissä sähköeristimiä käytetään ilmajohtojen eristämiseen kunnossapitotöitä varten.He varmistavat, että radan osat ovat jännitteettömät ennen korjauksia.Tämä parantaa sähköistetyillä rataverkoilla työskentelevien huoltohenkilöstön turvallisuutta.

Johtopäätös

Sähköeristimet vaikuttavat sähköturvallisuuteen tarjoamalla selkeän ja luotettavan tavan erottaa jännitteettömät osat jännitteisistä piireistä.Niiden arvo johtuu niiden yksinkertaisesta suunnittelusta, näkyvästä eristyksestä ja laajasta käytöstä sähköasemissa, siirtojärjestelmissä, teollisuusjärjestelmissä ja muissa tehosovelluksissa.Erilaiset eristintyypit on suunniteltu vastaamaan erityisiä asennus- ja tilavaatimuksia, kun taas niiden rajoitukset tekevät niistä soveltuvia vain tyhjäkäyntiin.Niiden toiminnan, osien, etujen ja käyttötarkoitusten ymmärtäminen auttaa oikean eristimen valitsemisessa järjestelmän turvalliseen ja tehokkaaseen toimintaan.
