MCB vs MCCB vs RCCB vs ELCB: Täydellinen vertailuopas

Tarvitset piirin suojalaitteita pitääksesi sähköjärjestelmäsi turvallisena ja luotettavana.Tässä artikkelissa opit, mitä MCB, MCCB, RCCB ja ELCB ovat, miten ne toimivat ja miten ne eroavat toisistaan.Näet myös, missä kutakin laitetta käytetään ja mikä tekee siitä sopivan erilaisiin tilanteisiin.

Katalogi

Kuva 1. MCB vs MCCB vs RCCB vs ELCB

Mikä on MCB (Miniature Circuit Breaker)?

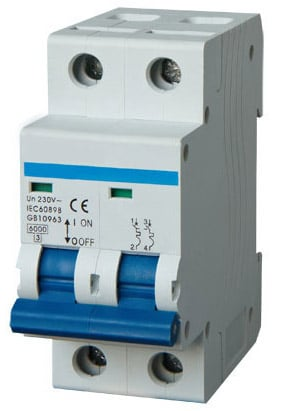

Kuva 2. MCB (Miniature Circuit Breaker)

Miniature Circuit Breaker (MCB) on automaattinen sähköinen suojalaite, jota käytetään suojaamaan pienjännitepiirejä vaurioilta.Se toimii katkaisemalla sähkönsyötön, kun virta ylittää turvallisen tason.Tämä auttaa estämään ylikuumenemisen, joka johtuu ylikuormitusolosuhteista, kuten liian monista yhteen piiriin kytketyistä laitteista.Se suojaa myös oikosululta, jossa äkillinen virtapiippu voi vahingoittaa johtoja ja laitteita.MCB laukeaa nopeasti ja katkaisee piirin lisäriskin estämiseksi.Sitä käytetään laajalti kodeissa ja pienissä rakennuksissa, koska se on luotettava ja helppo nollata kompastumisen jälkeen.

Mikä on MCCB (Molded Case Circuit Breaker)?

Kuva 3. MCCB (Molded Case Circuit Breaker)

Molded Case Circuit Breaker (MCCB) on eräänlainen katkaisija, joka on suunniteltu käsittelemään korkeampia virtatasoja sähköjärjestelmissä.Sitä käytetään piirien ja laitteiden suojaamiseen sovelluksissa, joissa tarvitaan enemmän tehoa.MCCB voi keskeyttää liiallisen virran kulun estääkseen ylikuormituksen tai vikatilanteen aiheuttamat vauriot.Yksi sen tärkeimmistä ominaisuuksista on säädettävät laukaisuasetukset, joiden avulla käyttäjät voivat hallita, milloin katkaisija katkaisee piirin.Tämä tekee siitä sopivan järjestelmiin, jotka tarvitsevat joustavaa kuormitusvaatimuksiin perustuvaa suojausta.MCCB:itä käytetään yleisesti suuremmissa sähköasennuksissa, joissa tarvitaan suurempaa kapasiteetin suojausta.

Mikä on RCCB (jäännösvirtakatkaisija)?

Kuva 4. RCCB (jäännösvirran katkaisija)

Residual Current Circuit Breaker (RCCB) on turvalaite, jota käytetään suojaamaan ihmisiä sähköiskuilta.Se toimii havaitsemalla vuotovirran, joka syntyy, kun sähkö virtaa aiotun reitin ulkopuolelle.Kun tämä epätasapaino havaitaan, vikavirtasuojakytkin katkaisee nopeasti virransyötön.Tämä auttaa estämään sähkövioista johtuvia vakavia vammoja tai kuolemaan johtavia onnettomuuksia.Vikavirtasuorittimet ovat erittäin herkkiä ja voivat reagoida pieniin vuotovirtoihin lyhyessä ajassa.Ne asennetaan yleisesti koteihin ja rakennuksiin sähköturvallisuuden parantamiseksi.

Mikä on ELCB (Earth Leakage Circuit Breaker)?

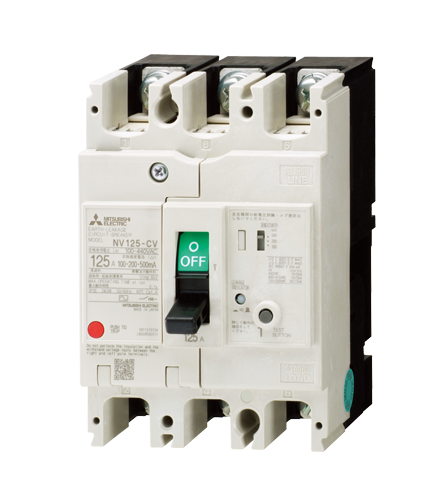

Kuva 5. ELCB (maavuotovirtakatkaisija)

Maavuotopiirin katkaisija (ELCB) on laite, jota käytetään havaitsemaan virran vuoto maahan.Se toimii valvomalla sähkövikoja, jotka voivat aiheuttaa virran kulkeutumista tahattomien reittien kautta.Kun tällainen vuoto havaitaan, ELCB katkaisee virransyötön riskin vähentämiseksi.ELCB:tä on kahta päätyyppiä: jännitekäyttöinen ja virtakäyttöinen.Jokainen tyyppi reagoi eri tavalla maavuotoolosuhteisiin.ELCB:itä käytetään parantamaan turvallisuutta sähköjärjestelmissä, joissa maadoitussuojaus on tärkeää.

Ero MCB:n ja MCCB:n välillä

Ominaisuus	MCB	MCCB
Nykyinen luokitusalue	0,5A - 100A	16A - 2500A
Jännitteen luokitus	Jopa 240/415 V AC	Jopa 600 V AC (vaihtelee malli)
Matka-asetukset	Kiinteä (tehdasasetus)	Säädettävä (lämpö- ja magneettinen)
Katkaisukapasiteetti	6kA - 16kA	25kA - 100kA
Pylväät saatavana	1P, 2P, 3P, 4P	1P - 4P
Asennustyyppi	DIN-kiskoon asennettu	Paneeli/alusta asennettu
Fyysinen koko	Pieni (modulaarinen)	Suuri (muovattu kotelo)
Lämpösuojaus	Kiinteä bimetallinauha	Säädettävä lämpömatka
Magneettinen suojaus	Kiinteä välitön matka	Säädettävä magneettilaukaisu
Kaaren sammutus	Peruskaarikouru	Edistyksellinen kaarikourujärjestelmä
Toimintamekanismi	Vaihtokytkin	Vaihteisto tai moottoroitu mekanismi
Reset Method	Manuaalinen nollaus	Manuaalinen tai etänollaus
Lisävarusteiden tuki	Rajoitettu (aux yhteystiedot)	Laaja (shunttimatka, UV vapautus, hälytykset)
Sovellusalue	Asuin ja valo kaupallinen	Teollinen ja raskas kaupallinen
Valikoivuuden koordinointi	Rajoitettu	Korkea (tukee koordinaatiota opinnot)

Ero RCCB:n ja ELCB:n välillä

Ominaisuus	RCCB (jäännösvirtapiiri katkaisija)	ELCB (Earth Leakage Circuit katkaisija)
Havaitsemisperiaate	Mittaa nykyisen epätasapainon (vaihe vs neutraali)	Mittaa maadoitusjännitteen tai vuotovirta (jännite/virtatyyppi)
Käyttömäärä	Jäännösvirta (IΔ)	Maajännite (V) tai vuoto nykyinen (vanhemmat tyypit)
Tyypillinen herkkyysalue	10mA, 30mA, 100mA, 300mA	50 mA - 500 mA (vaihtelee laajasti)
Matkan kynnyksen tarkkuus	±5 % - ±10 %	±20 % tai enemmän
Vastausaika	≤30 ms (30 mA laitteille)	50-200 ms
Jänniteriippuvuus	Maajännitteestä riippumaton	Jännitetyyppi vaatii oikeanlaista maadoitusjännite
Maadoitusjohtovaatimus	Ei vaadi toimintaan	Vaatii kunnollisen maadoituksen yhteys
Suojauksen kattavuus	Tunnistaa kaikki vuotoreitit (mukaan lukien epäsuora kosketus)	Rajoitettu palautuviin vioihin maadoitusjohdon kautta
Iskusuojauskyky	Korkea (30 mA suojaa ihmistä vartalo)	Kohtalainen (vähemmän luotettava: iskusuojaus)
Asennusstandardi	Käytetään laajasti nykyaikaisessa IEC:ssä järjestelmät	Nykyaikana suurelta osin vanhentunut standardit
Tyypit saatavilla	AC, A, F, B tyypit	Jännitekäyttöinen ja virtakäyttöinen (vanha)
Väärä laukaisu	Matala (vakaa malli)	Korkeampi (vaikuttaa ulkoiseen jännitehäiriöt)
Valikoivuusasetukset	Saatavilla (viiveellinen vikavirtasuoja)	Rajoitettu tai ei saatavilla
Sovellusalueet	Asuin-, liike-, teollinen	Vanhemmat asennukset, perintöä järjestelmät
Huoltovaatimus	Matala (testipainike ajoittain tarkista)	Korkeampi (maajärjestelmän on oltava tarkistetaan säännöllisesti)
Nykyaikaisten koodien noudattaminen	Täysin yhteensopiva (IEC/BS standardit)	Useimmiten vaatimustenvastainen tai poistettu käytöstä

MCB MCCB RCCB:n ja ELCB:n sovellukset

1. Asuinrakennusten sähköjärjestelmät

MCB- ja vikavirtasuojakytkimiä käytetään laajasti kodeissa johtojen ja ihmisten suojaamiseen.Ne auttavat estämään sähköpalot ja vähentävät sähköiskun vaaraa.Nämä laitteet asennetaan jakelukeskuksiin päivittäisen turvallisuuden takaamiseksi.Niiden käyttö takaa vakaan ja varman sähkönsyötön kotitalouksissa.

2. Liikerakennukset

Kaupalliset asennukset vaativat luotettavan suojan valaistukselle, LVI- ja toimistolaitteille.MCCB:itä käytetään usein korkeampien kuormitustarpeiden vuoksi.Vikavirtasuorittimet lisäävät ylimääräistä turvallisuutta jaetuissa tiloissa.Tämä yhdistelmä takaa sekä toiminnan että henkilökohtaisen suojan.

3. Teollisuustilat

Teollisuus käyttää MCCB:itä raskaiden koneiden ja suuritehoisten järjestelmien hallintaan.Nämä laitteet käsittelevät suuria virtoja ja suojaavat kalliita laitteita.Luotettava suojaus on tärkeää seisokkien ja vaurioiden välttämiseksi.Oikea käyttö parantaa tuottavuutta ja järjestelmän turvallisuutta.

4. Sähkönjakelupaneelit

Kaikkia neljää laitetta voidaan käyttää jakelupaneeleissa järjestelmän suunnittelusta riippuen.Ne auttavat hallitsemaan ja suojaamaan useita piirejä vioista.Oikea järjestely varmistaa organisoidun ja turvallisen sähkönjakelun.Tämä sopii sekä pienille että suurille järjestelmille.

5. Ulkona ja ankarissa ympäristöissä

Jotkut asennukset vaativat suojaa haastavissa olosuhteissa, kuten kosteudessa tai pölyssä.MCCB:itä ja ELCB:itä voidaan käyttää järjestelmän tarpeiden mukaan.Nämä laitteet auttavat ylläpitämään turvallisuutta myös epävakaissa ympäristöissä.Oikean laitteen valinta takaa pitkän käyttöiän.

6. Erikoisturvallisuusasennukset

Tietyt alueet vaativat lisäturvatoimenpiteitä, kuten työpajat tai märät tilat.Vikavirtasuojia käytetään yleisesti vähentämään iskuriskiä tällaisissa ympäristöissä.ELCB:itä voidaan käyttää myös silloin, kun tarvitaan maavuotovalvontaa.Nämä sovellukset keskittyvät ihmishenkien ja laitteiden suojaamiseen.

Johtopäätös

Jokaisella piirin suojalaitteella on erillinen tarkoitus, johtojen ja laitteiden suojaamisesta ihmisten suojaamiseen sähköiskuilta.MCB:t ja MCCB:t käsittelevät ylikuormitus- ja oikosulkusuojausta eri kapasiteettitasoilla, kun taas vikavirtasuojakytkimet ja sähkövirtakytkimet keskittyvät vuoto- ja maadoitusvirheisiin.Niiden herkkyyden, vasteen ja sovelluksen erot tekevät niistä sopivia tiettyihin ympäristöihin, kuten asuin-, liike- ja teollisuusjärjestelmiin.Oikean laitteen valinta riippuu kuormituksesta, turvallisuusvaatimuksista ja järjestelmäolosuhteista tehokkaan ja luotettavan suojauksen varmistamiseksi.
