Lämmönvaihdin: toimintaperiaatteet, tyypit ja sovellukset

Lämmönvaihtimet auttavat siirtämään lämpöä nesteiden välillä lämpötilan säätämiseksi ja tehokkuuden parantamiseksi.Tässä artikkelissa opit, mikä lämmönvaihdin on ja miten se toimii yksinkertaisella tavalla.Tutustut myös päätyyppeihin ja tärkeimpiin osiin.Lisäksi ymmärrät suorituskykyyn vaikuttavat tekijät ja missä lämmönvaihtimia käytetään yleisesti.

Katalogi

Kuva 1. Lämmönvaihtimen yleiskuvaus

Mikä on lämmönvaihdin?

Lämmönvaihdin on laite, jota käytetään lämmön siirtämiseen kahden tai useamman nesteen välillä sekoittamatta niitä.Sen päätarkoitus on siirtää lämpöenergiaa tehokkaasti kuumasta nesteestä kylmään nesteeseen.Nämä nesteet voivat olla nesteitä, kaasuja tai molempien yhdistelmää järjestelmästä riippuen.Lämmönvaihtimia käytetään laajasti teollisuusprosesseissa, LVI-järjestelmissä ja sähköntuotannossa lämpötilan säätelyyn.Mahdollistamalla hallitun lämmönsiirron ne auttavat parantamaan energiatehokkuutta ja järjestelmän suorituskykyä.

Kuinka lämmönvaihdin toimii?

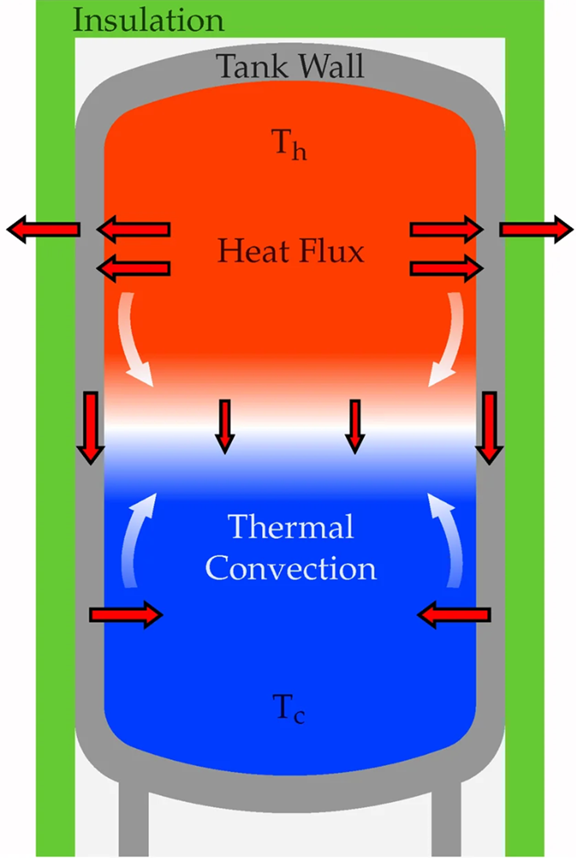

Kuva 2. Lämmönsiirto ja konvektio järjestelmässä

Lämmönvaihdin toimii siirtämällä lämpöä korkeamman lämpötilan nesteestä alhaisemman lämpötilan nesteeseen erotuspinnan kautta.Lämpö siirtyy ensin johtamalla nesteet erottavan kiinteän seinän poikki.Samanaikaisesti jokaisessa nesteessä tapahtuu konvektiota sen virratessa, mikä auttaa jakamaan lämmön tasaisesti.Nesteiden välinen lämpötilaero ohjaa tätä lämmönsiirtoprosessia jatkuvasti.Kun kuuma neste menettää energiaa, se jäähtyy, kun taas kylmä neste imee tämän energian ja lämpenee.Virtausliikkeellä on tärkeä rooli tehokkaan lämmönvaihdon ylläpitämisessä.Tämä prosessi jatkuu niin kauan kuin lämpötilaero ja neste liikkuu.

Lämmönvaihtimien tyypit

Kuori ja putki lämmönvaihdin

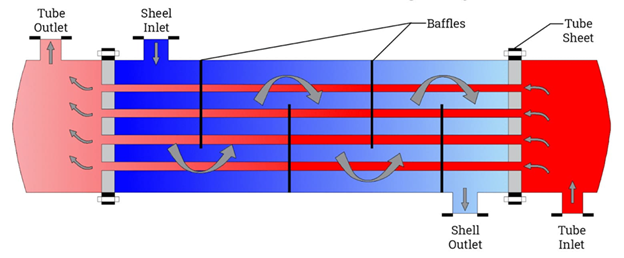

Kuva 3. Vaipan ja putken lämmönvaihtimen kaavio

Vaippa- ja putkilämmönvaihdin on laajalti käytetty tyyppi, joka koostuu nipusta putkia, jotka on suljettu sylinterimäisen vaipan sisään.Yksi neste virtaa putkien läpi, kun taas toinen virtaa putkien ympärillä vaipan sisällä.Lämpö siirtyy putken seinämien läpi, kun nesteet liikkuvat eri reiteillä.Vaipan sisällä olevat ohjauslevyt ohjaavat virtausta ja parantavat lämmönsiirtotehokkuutta.Tämä malli on kestävä ja sopii korkeapaineisiin ja korkeisiin lämpötiloihin.Sitä käytetään yleisesti voimalaitoksissa, öljynjalostamoissa ja kemianteollisuudessa.Se voi kuitenkin olla kooltaan suurempi ja vaatii enemmän tilaa kompakteihin malleihin verrattuna.

Levylämmönvaihdin

Kuva 4. Levylämmönvaihtimen rakenne

Levylämmönvaihdin on kompakti laite, joka käyttää useita ohuita metallilevyjä lämmön siirtämiseen nesteiden välillä.Nesteet virtaavat levyjen muodostamissa vuorottelevissa kanavissa mahdollistaen läheisen kosketuksen ilman sekoittumista.Tämä muotoilu luo suuren pinta-alan, mikä parantaa lämmönsiirtotehokkuutta.Virtauskuvio tyypillisesti edistää turbulenssia, mikä tehostaa lämmönvaihtoa.Sitä käytetään yleisesti LVI-järjestelmissä, elintarvikkeiden jalostuksessa ja jäähdytyksessä.Levylämmönvaihtimet on helppo puhdistaa ja huoltaa modulaarisen rakenteensa ansiosta.Ne eivät kuitenkaan välttämättä ole ihanteellisia erittäin korkeapainesovelluksiin.

Ilmajäähdytteinen lämmönvaihdin

Kuva 5. Ilmajäähdytteinen lämmönvaihdinjärjestelmä

Ilmajäähdytteinen lämmönvaihdin käyttää jäähdytykseen ympäristön ilmaa veden tai nesteen sijaan.Se koostuu ripaputkista ja suurista tuulettimista, jotka puhaltavat ilmaa pinnan poikki lämmön poistamiseksi.Evät lisäävät pinta-alaa ja auttavat siirtämään lämpöä tehokkaammin ilmaan.Kun kuuma neste virtaa putkien läpi, lämpöä vapautuu ympäröivään ilmaan.Näitä järjestelmiä käytetään yleisesti voimalaitoksissa, petrokemian laitoksissa ja syrjäisissä paikoissa.Ne ovat hyödyllisiä, kun vettä on rajoitetusti tai sitä ei ole saatavilla.Niiden suorituskyky riippuu kuitenkin ilman lämpötilasta ja ympäristöolosuhteista.

Kaksiputkinen lämmönvaihdin

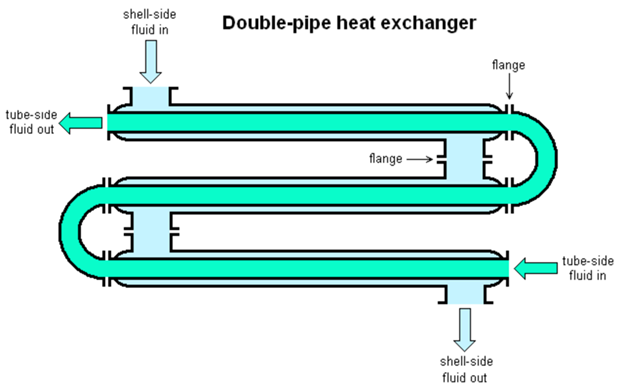

Kuva 6. Kaksiputkilämmönvaihtimen asettelu

Kaksoisputkilämmönvaihdin on yksinkertainen rakenne, jossa käytetään yhtä putkea toisen putken sisällä.Toinen neste virtaa sisäputken läpi, kun taas toinen virtaa ulkoputken läpi.Lämmönsiirto tapahtuu kaksi nestettä erottavan seinämän läpi.Virtaus voidaan järjestää rinnakkain tai vastavirtaan tehokkuuden parantamiseksi.Tämä malli on helppo asentaa ja huoltaa yksinkertaisen rakenteensa ansiosta.Sitä käytetään yleisesti pienimuotoisissa ja pienikapasiteettisissa sovelluksissa.Se ei kuitenkaan sovellu suuriin teollisuusjärjestelmiin rajallisen pinta-alan vuoksi.

Ripaputkilämmönvaihdin

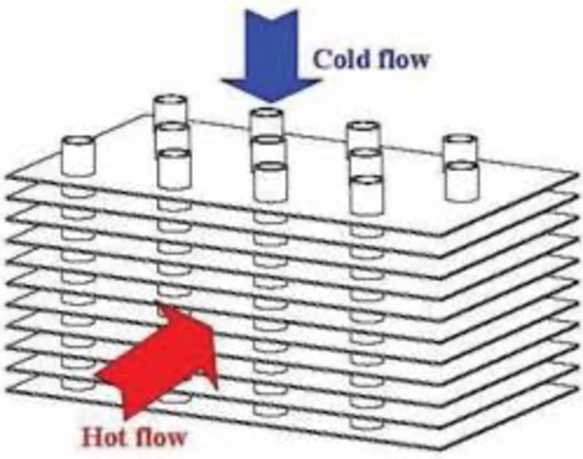

Kuva 7. Ripaputkilämmönvaihtimen rakenne

Ripaputkilämmönvaihtimessa käytetään pidennettyjä pintoja, joita kutsutaan rivoiksi lämmönsiirron parantamiseksi.Nämä evät on kiinnitetty putkiin ympäröivälle nesteelle altistetun pinta-alan lisäämiseksi.Kun neste virtaa putkien läpi, lämpö siirtyy eviin ja sitten ulkoiseen ympäristöön.Tämä rakenne on erityisen tehokas, kun yhdellä nesteellä on alhainen lämmönsiirtokyky, kuten ilma.Sitä käytetään yleisesti lämpöpattereissa, ilmastointilaitteissa ja teollisuuden jäähdytysjärjestelmissä.Suurempi pinta-ala auttaa parantamaan yleistä tehokkuutta lisäämättä kokoa merkittävästi.Evät voivat kuitenkin kerätä pölyä ja vaatia säännöllistä puhdistusta.

Lämmönvaihtimen komponentit

Putket - Putket kuljettavat yhden käyttönesteistä lämmönvaihtimen läpi.Ne tarjoavat pinnan, jossa lämmönsiirto tapahtuu nesteiden välillä.Niiden järjestely auttaa säätämään virtauksen suuntaa ja lämmönvaihdon tehokkuutta.

Levyt - Levyt luovat kanavia, jotka erottavat nesteet ja mahdollistavat lämmönsiirron.Ne ovat ohuita maksimoimaan pintakosketuksen ja parantamaan tehokkuutta.Levyjä käytetään yleisesti pienikokoisissa lämmönvaihtimissa.

Shell - Kuori on ulkokuori, joka pitää sisäiset komponentit yhdessä.Se ohjaa nesteen virtauksen putkien tai sisäpintojen ympärille.Se tarjoaa myös rakenteellista tukea ja suojaa.

Evät - Evät ovat pidennettyjä pintoja lisätty lisäämään lämmönsiirtoaluetta.Ne auttavat parantamaan lämmön hajoamista, varsinkin kun mukana on ilmaa.Ripoja käytetään yleisesti ilmajäähdytteisissä järjestelmissä.

Otsikot- Jakopäät jakavat nesteen tasaisesti useisiin putkiin tai kanaviin.Ne varmistavat tasaisen virtauksen lämmönvaihtimen läpi.Oikea jakautuminen auttaa ylläpitämään tehokkaan lämmönsiirron.

Lämmönvaihtimessa käytetyt materiaalit

Kupari - Kuparilla on erinomainen lämmönjohtavuus, joten se on ihanteellinen tehokkaaseen lämmönsiirtoon.Sitä käytetään laajalti LVI- ja jäähdytysjärjestelmissä.Se on myös helppo muodostaa ja liittää valmistukseen.

Alumiini - Alumiini on kevyttä ja sillä on hyvät lämmönsiirto-ominaisuudet.Sitä käytetään yleisesti ilmajäähdytteisissä ja autojen lämmönvaihtimissa.Sen korroosionkestävyys tekee siitä sopivan ulkokäyttöön.

Ruostumaton teräs - Ruostumaton teräs tarjoaa korkean lujuuden ja korroosionkestävyyden.Se soveltuu vaativiin ympäristöihin ja kemiallisiin sovelluksiin.Sitä käytetään yleisesti siellä, missä tarvitaan kestävyyttä.

Hiiliteräs - Hiiliteräs on vahvaa ja kustannustehokasta teollisiin sovelluksiin.Sitä käytetään järjestelmissä, joissa korroosio on vähemmän huolestuttava.Se tarjoaa hyvän rakenteellisen tuen suurille yksiköille.

Titaani - Titaani kestää hyvin korroosiota, erityisesti merivedessä.Sitä käytetään meri- ja erittäin syövyttävissä ympäristöissä.Vaikka se on kallis, se tarjoaa pitkän käyttöiän.

Lämmönvaihtimen suorituskykytekijät

Lämmönsiirtokerroin - Tämä kerroin mittaa kuinka helposti lämpö liikkuu nesteiden välillä.Korkeampi kerroin tarkoittaa parempaa lämmönsiirtotehoa.Se riippuu nesteen ominaisuuksista ja pintaolosuhteista.

Lämpötila ero - Mitä suurempi lämpötilaero, sitä nopeammin lämmönsiirto tapahtuu.Tämä ero ohjaa yleistä lämmönvaihtoprosessia.Vakaan kaltevuuden ylläpitäminen parantaa suorituskykyä.

Virtausnopeus - Virtausnopeus vaikuttaa siihen, kuinka nopeasti lämpö kulkeutuu pois tai syötetään.Suuremmat virtausnopeudet voivat parantaa lämmönsiirtoa, mutta voivat lisätä energiankulutusta.Tehokkuus edellyttää oikeaa tasapainoa.

Painehäviö - Painehäviö tarkoittaa vastusta, jota nesteet kohtaavat virtauksen aikana.Suuri painehäviö voi heikentää järjestelmän tehokkuutta ja lisätä energiankulutusta.Sitä on ohjattava suunnittelussa.

Pinta-ala - Suuremmat pinta-alat mahdollistavat enemmän lämmön siirtymistä.Mallit lisäävät usein pinta-alaa evien tai levyjen avulla.Tämä parantaa järjestelmän yleistä tehokkuutta.

Lämmönvaihtimien edut ja haitat

Lämmönvaihtimien edut

• Parantaa järjestelmien energiatehokkuutta

• Vähentää käyttökustannuksia

• Tukee lämpötilan säätöä

• Toimii erilaisten nesteiden kanssa

• Parantaa prosessin luotettavuutta

• Käytetään laajasti monilla teollisuudenaloilla

Lämmönvaihtimien haitat

• Voi olla kallista asentaa

• Vaatii säännöllistä huoltoa

• Likaantuminen voi heikentää tehokkuutta

• Suuret järjestelmät tarvitsevat enemmän tilaa

• Suorituskyky riippuu olosuhteista

• Vuotoja voi tapahtua ajan myötä

Lämmönvaihtimien sovellukset

1. LVI-järjestelmät

Lämmönvaihtimia käytetään lämmitys-, ilmanvaihto- ja ilmastointijärjestelmissä sisälämpötilan säätelyyn.Ne auttavat siirtämään lämpöä ilmavirtojen tai nesteiden välillä mukavuuden ylläpitämiseksi.Tämä parantaa rakennusten energiatehokkuutta.Niitä löytyy yleisesti ilmastointilaitteista ja lämmitysyksiköistä.

2. Sähköntuotanto

Voimalaitoksissa lämmönvaihtimia käytetään veden muuntamiseen höyry- ja jäähdytysjärjestelmiksi.Niillä on keskeinen rooli energiantuotannossa ja lämmönhallinnassa.Tehokas lämmönsiirto parantaa laitoksen yleistä suorituskykyä.Niitä käytetään kattiloissa ja lauhduttimissa.

3. Autoteollisuus

Ajoneuvoissa käytetään lämmönvaihtimia, kuten lämpöpattereita ja välijäähdyttimiä.Nämä komponentit auttavat säätelemään moottorin lämpötilaa ja parantamaan suorituskykyä.Ne estävät ylikuumenemisen ja pidentävät moottorin käyttöikää.Niitä käytetään nykyaikaisissa autojärjestelmissä.

4. Kemiallinen käsittely

Lämmönvaihtimia käytetään säätelemään lämpötiloja kemiallisten reaktioiden aikana.Ne auttavat ylläpitämään turvalliset ja vakaat käyttöolosuhteet.Oikea lämpötilansäätö parantaa tuotteen laatua.Niitä käytetään laajalti kemiantehtaissa.

5. Öljy- ja kaasuteollisuus

Öljynjalostamoissa lämmönvaihtimet hallitsevat lämpötilaa käsittelyn ja jalostuksen aikana.Ne auttavat parantamaan tehokkuutta ja vähentämään energiahukkaa.Niitä käytetään sekä alku- että loppupään toiminnoissa.Niiden rooli on kriittinen suurtuotannossa.

6. Ruoka- ja juomateollisuus

Lämmönvaihtimia käytetään pastöroinnissa ja lämpötilan säätelyssä.Ne varmistavat elintarviketurvallisuuden ylläpitämällä oikeat lämmitys- ja jäähdytysolosuhteet.Tämä auttaa säilyttämään tuotteen laadun ja säilyvyyden.Niitä käytetään yleisesti maitotuotteiden ja juomien valmistuksessa.

Johtopäätös

Lämmönvaihtimilla on tärkeä rooli lämpöenergian tehokkaassa siirtämisessä nesteiden välillä samalla kun järjestelmät pysyvät vakaina ja tuottavina.Niiden suorituskyky riippuu suunnittelutyypistä, sisäisistä komponenteista, materiaalivalinnasta ja tekijöistä, kuten lämpötilaerosta, virtausnopeudesta ja pinta-alasta.Erilaiset lämmönvaihdintyypit sopivat erilaisiin käyttöolosuhteisiin kompakteista LVI-yksiköistä suuriin teollisuusjärjestelmiin.Laajan käyttöalueensa ansiosta lämmönvaihtimet ovat edelleen tärkeitä energiatehokkuuden, lämpötilan säätelyn ja luotettavan toiminnan kannalta.
