FPGA vs mikrokontrolleri: tärkeimmät erot, jotka sinun pitäisi tietää

Kun työskentelet piirilevysuunnittelun parissa, valitset usein FPGA:n ja mikro-ohjaimen välillä järjestelmätarpeesi perusteella.Tässä artikkelissa kerrotaan, mitä kukin niistä on, miten ne toimivat ja niiden sisältämät keskeiset osat.Näet myös kuinka niiden järjestelmärakenteet ja ohjelmointitavat eroavat toisistaan.Ymmärtämällä nämä perusasiat voit päättää, kumpi sopii projektiisi paremmin.

Katalogi

Kuva 1. FPGA vs mikrokontrolleri yleiskatsaus

Mikä on FPGA ja mikro-ohjain?

An FPGA (Field-Programmable Gate Array) on eräänlainen integroitu piiri, jonka avulla voit määrittää digitaalisen logiikan valmistuksen jälkeen.Sitä käytetään laajalti piirilevysuunnittelussa, kun tarvitaan mukautettua laitteistokäyttäytymistä, kuten luodaan rinnakkaisia ​​signaalinkäsittelypolkuja tai erikoistunut ohjauslogiikka.Ohjelmistoohjeiden suorittamisen sijaan FPGA rakentaa laitteistopiirejä suunnittelusi perusteella.Tämä tekee siitä sopivan tehtäviin, jotka vaativat tarkkaa ajoitusta ja joustavuutta laitteistotasolla.Piirilevyjärjestelmässä se toimii ohjelmoitavana logiikkaytimenä, joka muodostaa yhteyden muistiin, antureisiin ja tietoliikenneliitäntöihin.Käytä FPGA-laitteita räätälöityjen digitaalisten järjestelmien toteuttamiseen suoraan kortilla.

A mikro-ohjain on kompakti integroitu piiri, joka on suunniteltu suorittamaan ohjelmoituja ohjeita elektronisten järjestelmien ohjaamiseksi.Se sisältää tyypillisesti prosessorin, muistin ja tulo/lähtöliitännät yhdessä sirussa, mikä tekee siitä ihanteellisen sulautettuihin piirilevysovelluksiin.Mikrokontrollereita käytetään yleisesti syötteiden lukemiseen, tietojen käsittelyyn ja lähtöjen, kuten LEDien, moottoreiden tai antureiden, ohjaukseen.Ne toimivat peräkkäin noudattaen ohjelmistoon kirjoitettuja ohjeita.Piirilevysuunnittelussa ne toimivat pääohjausyksikkönä monille laitteille yksinkertaisista laitteista monimutkaisiin järjestelmiin.Niiden yksinkertaisuus ja integrointi tekevät niistä suositun valinnan ohjaukseen suuntautuneisiin tehtäviin.

FPGA:n ja mikrokontrollerin komponentit

FPGA-komponentit

• Logiikkalohkot (konfiguroitavat logiikkalohkot - CLB:t)

Nämä ovat FPGA:n ydinrakennusyksiköitä, jotka suorittavat digitaalisia toimintoja.Jokainen logiikkalohko sisältää hakutaulukot (LUT:t), kiikut ja multiplekserit.LUT:ita käytetään yhdistelmälogiikkafunktioiden toteuttamiseen tallentamalla totuustaulukoita.Varvastossut tarjoavat tallennustilaa peräkkäistä logiikkaa ja ajoituksen ohjausta varten.Yhdessä nämä elementit sallivat FPGA:n muodostaa mukautettuja digitaalisia piirejä.

• Ohjelmoitavat liitännät

Yhteydet ovat reitityspolkuja, jotka yhdistävät erilaisia logiikkalohkoja FPGA:n sisällä.Ne mahdollistavat signaalien kulkemisen logiikkaelementtien välillä konfiguroidun rakenteen perusteella.Nämä liitännät ovat joustavia ja ne voidaan ohjelmoida uudelleen sopimaan erilaisiin piiriasetelmiin.Reititysverkko varmistaa, että signaalit saapuvat oikeisiin kohteisiin tehokkaasti.Tämä rakenne mahdollistaa monimutkaisen piirin luomisen ilman kiinteää johdotusta.

• Input/Output (I/O) -lohkot

I/O-lohkot yhdistävät FPGA:n piirilevyn ulkoisiin komponentteihin.Ne hoitavat viestinnän laitteiden, kuten antureiden, muistin ja prosessorien kanssa.Nämä lohkot tukevat erilaisia ​​jännitetasoja ja signalointistandardeja.Ne voidaan konfiguroida tulo-, lähtö- tai kaksisuuntaisiksi porteiksi.Tämä joustavuus mahdollistaa saumattoman integroinnin erilaisten ulkoisten järjestelmien kanssa.

• Kellonhallintayksiköt

Kellonhallintayksiköt ohjaavat ajoitusta ja synkronointia FPGA:n sisällä.Ne tuottavat ja jakavat kellosignaaleja sirun eri osiin.Nämä yksiköt voivat sisältää vaihelukittuja silmukoita (PLL) tai viivelukittuja silmukoita (DLL).Ne auttavat ylläpitämään vakaata ajoitusta luotettavaa toimintaa varten.Oikea kellonohjaus varmistaa tarkan tiedonkäsittelyn koko suunnittelussa.

• Sulautetut muistilohkot (BRAM)

Nämä ovat sisäänrakennettuja muistiyksiköitä, joita käytetään väliaikaiseen tietojen tallentamiseen.Ne mahdollistavat nopean pääsyn usein käytettyyn dataan FPGA:ssa.Lohko-RAM voidaan konfiguroida eri kokoihin ja tiloihin.Se tukee puskurointi-, välimuisti- ja tiedonkäsittelytehtäviä.Tämä vähentää joissakin malleissa ulkoisen muistin tarvetta.

Mikro-ohjaimen komponentit

• Keskusyksikkö (CPU)

CPU on pääprosessointiyksikkö, joka suorittaa käskyjä.Se suorittaa aritmeettisia, logiikkaa ja ohjaustoimintoja.CPU lukee ohjeet muistista ja käsittelee ne vaihe vaiheelta.Se hallitsee tiedonkulkua järjestelmän sisällä.Tämä tekee siitä mikro-ohjaimen ydinohjaimen.

• Muisti (Flash, RAM, EEPROM)

Mikro-ohjaimet sisältävät erilaisia muistityyppejä koodin ja tiedon tallentamiseen.Flash-muisti tallentaa ohjelman pysyvästi.RAM-muistia käytetään väliaikaiseen dataan suorituksen aikana.EEPROM-muistia käytetään pienten määrien haihtumattoman tiedon tallentamiseen.Jokaisella tyypillä on erityinen rooli järjestelmän toiminnassa.Yhdessä ne tukevat luotettavaa tiedonkäsittelyä.

• Ajastimet ja laskurit

Aikaperusteisiin toimiin käytetään ajastimia ja laskureita.Ne auttavat luomaan viiveitä, mittaamaan aikavälejä ja hallitsemaan säännöllisiä tehtäviä.Nämä komponentit ovat tärkeitä toimintoja, kuten PWM-signaalin generointia varten.Ne tukevat myös tapahtumien laskemista ja aikataulutusta.Tämä tekee niistä hyödyllisiä ohjaus- ja automaatiojärjestelmissä.

• Tulo-/lähtöportit (GPIO)

GPIO-nastat mahdollistavat mikro-ohjaimen vuorovaikutuksen ulkoisten laitteiden kanssa.Ne voidaan konfiguroida tuloksi tai ulostuloksi sovelluksesta riippuen.Nämä portit lukevat signaaleja antureilta tai lähettävät signaaleja toimilaitteille.Ne tukevat digitaalista viestintää muiden komponenttien kanssa.GPIO:t ovat hyviä järjestelmän liittämiseen.

• Tietoliikenneliitännät

Mikro-ohjaimet sisältävät sisäänrakennettuja viestintämoduuleja, kuten UART, SPI ja I2C.Nämä liitännät mahdollistavat tiedonsiirron muiden laitteiden kanssa.Ne tukevat sulautetuissa järjestelmissä yleisesti käytettyjä sarjaliikenneprotokollia.Tämä mahdollistaa yhteyden antureisiin, näyttöihin ja muihin ohjaimiin.Nämä rajapinnat yksinkertaistavat järjestelmän integrointia.

FPGA- ja mikrokontrollerijärjestelmien lohkokaaviot

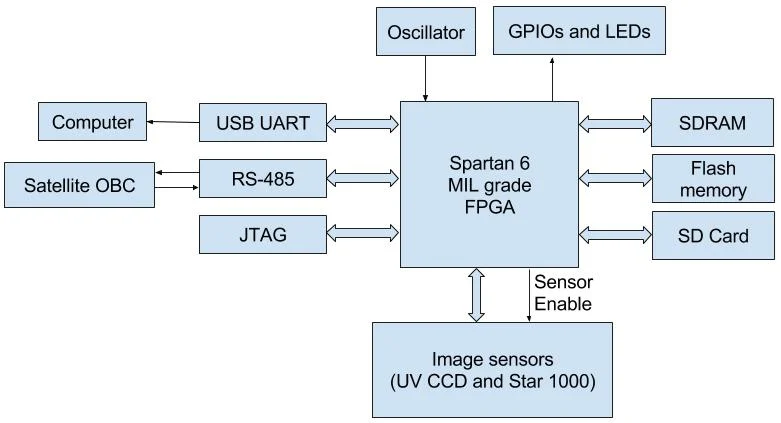

Kuva 2. FPGA-lohkokaavio

FPGA-lohkokaavio näyttää keskeisen ohjelmoitavan laitteen, joka on kytketty useisiin ulkoisiin komponentteihin joustavien liitäntöjen kautta.Se on yleensä linkitetty muistimoduuleihin, kuten SDRAM-muistiin ja flash-tallennustilaan tiedonkäsittelyä varten.Tiedonsiirtoliitännät, kuten UART, RS-485 ja JTAG, mahdollistavat vuorovaikutuksen ulkoisten järjestelmien ja virheenkorjaustyökalujen kanssa.Kaavio sisältää myös tulo/lähtöliitännät antureille ja ohjaussignaaleille.Kellolähde tarjoaa ajoitussignaaleja synkronoidun toiminnan varmistamiseksi.Rakenne korostaa, kuinka FPGA toimii järjestelmän keskeisenä logiikkakeskuksena.Se hallitsee tiedonkulkua oheislaitteiden välillä ilman kiinteää sisäistä arkkitehtuuria.

Kuva 3. Mikro-ohjaimen lohkokaavio

Mikro-ohjaimen lohkokaavio esittää keskitetyn prosessointiyksikön, joka on kytketty sisäiseen muistiin ja oheislaitteisiin väyläjärjestelmän kautta.CPU kommunikoi ROM- ja RAM-muistin kanssa käskyjen suorittamiseksi ja tallentamiseksi.Tulo-/lähtöportit mahdollistavat vuorovaikutuksen ulkoisten laitteiden, kuten antureiden ja näyttöjen, kanssa.Ajastimet ja laskurit käsittelevät ajoitukseen liittyviä toimintoja järjestelmän sisällä.Oskillaattori antaa kellosignaalin, joka ohjaa koko toimintaa.Keskeytyshallinta hallitsee ulkoista ja sisäistä tapahtumien käsittelyä.Tämä rakenne esittää kompaktin ja integroidun järjestelmän, joka on suunniteltu ohjaustehtäviin.

FPGA:n edut ja haitat

Edut	Haitat
Erittäin joustava laitteistokokoonpano mahdollistaa mukautetun digitaalisen piirin suunnittelun.	Monimutkainen muotoilu prosessi, joka vaatii laitteiston kuvauskieliä.
Tukee totta rinnakkainen käsittely nopeita operaatioita varten.	Korkeammat kustannukset verrattuna yksinkertaisempiin sulautettuihin ratkaisuihin.
Uudelleenohjelmoitava useita kertoja eri sovelluksiin.	pidempään suunnittelusta ja testauksesta johtuva kehitysaika.
Osaa käsitellä monimutkaiset signaalinkäsittely- ja datatehtävät.	Vaatii erikoistyökaluja ja asiantuntemusta.
Skaalautuva kehittyneille järjestelmille sopiva arkkitehtuuri.	Suurempi teho kulutus joissakin malleissa.

Mikrokontrollerien edut ja haitat

Edut	Haitat
Edulliset kustannukset ja laajasti saatavilla moniin sovelluksiin.	Rajoitettu prosessointitehoa monimutkaisiin tehtäviin.
Helppo ohjelmoida käyttämällä yleisiä kieliä, kuten C/C++.	Peräkkäinen suoritus rajoittaa rinnakkaiskäsittelyä.
Integroitu komponentit vähentävät ulkoisen laitteiston tarvetta.	Rajoitettu muisti suurempiin järjestelmiin verrattuna.
Pieni teho kulutus sopii kannettaville laitteille.	Vähemmän joustava laitteiston kokoonpano.
Nopea kehitys sykli sulautetuille järjestelmille.	Suorituskyky riippuu kiinteästä arkkitehtuurista.

Koodivertailu: FPGA vs mikrokontrolleriohjelmointi

FPGA-koodiesimerkki käyttää laitteiston kuvauskieltä, kuten VHDL, piirien käyttäytymisen määrittämiseen.Ohjeiden kirjoittamisen sijaan koodi kuvaa signaalien muuttumista ja vuorovaikutusta.Se määrittelee tulot, lähdöt ja kuinka järjestelmä reagoi kellosignaaleihin.Rakenne sisältää kokonaisuudet ja arkkitehtuurit suunnittelun järjestämiseksi.Prosessilohko ohjaa signaalien päivittymistä tapahtumien, kuten kellon reunojen, perusteella.Tämä lähestymistapa mallintaa laitteiston käyttäytymistä suoraan peräkkäisten komentojen suorittamisen sijaan.Se mahdollistaa mukautetun digitaalisen logiikan luomisen FPGA:n sisällä.

Mikrokontrollerikoodiesimerkki käyttää ohjelmointikieltä, kuten C, suorittamaan käskyt vaihe vaiheelta.Se alkaa asettamalla laitteistorekisterit ja määrittämällä nastakonfiguraatiot.Päätoiminto toimii jatkuvasti ja suorittaa tehtäviä silmukassa.Ohjeet ohjaavat lähtöjä, kuten LEDin kytkemistä päälle ja pois.Viivetoimintoja käytetään ajastustehosteiden luomiseen.Tämä lähestymistapa noudattaa peräkkäistä suoritusmallia.Se on yksinkertainen ja sitä käytetään laajalti sulautettujen järjestelmien ohjelmointiin.

FPGA:n ja mikrokontrollerien sovellukset

1. Teollisuuden automaatiojärjestelmät

FPGA:ita käytetään ohjaus- ja signaalinkäsittelyyn teollisuuskoneissa.Ne käsittelevät nopeaa dataa ja tarkat ajoitusvaatimukset.Mikro-ohjaimet hallitsevat antureita, moottoreita ja ohjauslogiikkaa automaatiojärjestelmissä.Yhdessä ne mahdollistavat luotettavan ja tehokkaan toiminnan.Tämä yhdistelmä parantaa järjestelmän suorituskykyä ja hallintaa.

2. Kulutuselektroniikka

Mikrokontrollereita käytetään laajalti laitteissa, kuten pesukoneissa, televisioissa ja kaukosäätimissä.He hallitsevat käyttäjien syötteitä ja järjestelmän toimintoja tehokkaasti.FPGA:ita käytetään edistyneissä laitteissa, jotka vaativat nopeaa tiedonkäsittelyä, kuten videoprosessointiyksiköissä.Nämä sovellukset hyötyvät kompakteista ja tehokkaista malleista.Molemmat tekniikat tukevat nykyaikaisia ​​elektroniikkatuotteita.

3. Viestintäjärjestelmät

FPGA:ita käytetään verkkolaitteissa tiedon reitittämiseen ja signaalinkäsittelyyn.Ne tukevat nopeita viestintäprotokollia.Mikro-ohjaimet hoitavat ohjaus- ja valvontatoimintoja viestintälaitteissa.Nämä roolit varmistavat vakaan ja tehokkaan tiedonsiirron.Tämä on tärkeää nykyaikaisessa viestintäinfrastruktuurissa.

4. Lääketieteelliset laitteet

Mikro-ohjaimet ohjaavat toimintoja laitteissa, kuten sykemittarit ja infuusiopumput.Ne takaavat luotettavan ja vähätehoisen toiminnan.FPGA:ita käytetään kuvantamisjärjestelmissä nopeaan tietojenkäsittelyyn.Nämä sovellukset vaativat tarkkuutta ja luotettavuutta.Molemmat tekniikat tukevat terveydenhuoltojärjestelmiä.

5. Autojen järjestelmät

Mikro-ohjaimet hallitsevat moottorin ohjausyksiköitä, antureita ja turvajärjestelmiä.Ne takaavat ajoneuvon tehokkaan toiminnan.FPGA:ita käytetään edistyneissä kuljettajaa avustavissa järjestelmissä tietojenkäsittelyyn.Nämä järjestelmät parantavat turvallisuutta ja suorituskykyä.Autoelektroniikka on vahvasti riippuvainen molemmista teknologioista.

6. Ilmailu ja puolustus

FPGA:ita käytetään nopeaan tiedonkäsittelyyn ja turvallisiin viestintäjärjestelmiin.Ne tukevat monimutkaisia ​​signaalianalyysi- ja ohjaustehtäviä.Mikro-ohjaimet hoitavat valvonta- ja ohjaustoiminnot sulautetuissa järjestelmissä.Nämä sovellukset vaativat suurta luotettavuutta ja tarkkuutta.Molemmilla teknologioilla on keskeinen rooli kriittisissä järjestelmissä.

FPGA vs mikrokontrolleri vs CPLD

Ominaisuudet	FPGA	Mikro-ohjain	CPLD
Logiikkaresurssit	~10 000 - > 10 M logiikkaportit (tai LUT:t)	Ei sovellu (CPU-pohjainen)	~1 tk - ~ 100 000 portit
Kellonopeus	~50 MHz - 500+ MHz (suunnittelusta riippuvainen)	~1 MHz - 600 MHz (tyypilliset MCU:t)	~50 MHz - 200 MHz
Käsittelytyyli	Todellinen rinnakkaisuus laitteiston suoritus	Peräkkäinen käskyn suorittaminen	Rajoitettu rinnakkais logiikkaa
Kokoonpano menetelmä	SRAM/Flash-pohjainen bittivirta ladattu käynnistyksen yhteydessä	Laiteohjelmisto tallennettu Flash-muistissa	Haihtumaton konfigurointi (EEPROM/Flash)
Ohjelmointi Kieli	VHDL, Verilog (HDL)	C, C++, kokoonpano	VHDL, Verilog
Sisäinen muisti	Estä RAM: ~10 KB useisiin megatavuihin	Flash: ~8KB–2 Mt, RAM: ~2 kt – 512 kt	Hyvin rajoitettu (muutama kilotavua vastaava)
I/O-nastat	~50-1000+ konfiguroitavat I/O:t	~6-200 GPIO nastat	~30 - 500 I/O:ta
Tehoa Kulutus	~1 W - 10+ W (riippuu koosta/suunnittelusta)	~1 mW - 500 mW	~10 mW - 1 W
Käynnistysaika	ms:sta sekuntiin (vaatii asetuslatauksen)	µs - ms (välittömästi Flashista)	Välitön (haihtumaton)
Suunnittelun sisääntulo	Laitteistopiiri määritelmä	Ohjelmisto-ohjelma kehitystä	Logiikka suunnittelu (yksinkertaisempi kuin FPGA)
Ulkoinen Komponentit	Usein vaatii ulkoinen muisti (DDR, Flash)	Minimaalinen (yleensä itsenäinen)	Minimaalinen ulkoinen komponentit
Uudelleenkonfigurointi	Täysin uudelleen ohjelmoitavat, rajoittamattomat jaksot	Uudelleenohjelmoitava laiteohjelmisto	Uudelleenohjelmoitava mutta rajallinen koko
Tyypillinen käyttö Mittakaava	Korkea monimutkaisuus digitaaliset järjestelmät	Pienestä keskikokoiseen sulautetut järjestelmät	Pieni ohjaus ja käyttöliittymälogiikka
Kehitys Kierrä	Viikoista kuukausiin	Päivistä viikkoihin	Päivistä viikkoihin

Johtopäätös

FPGA:t ja mikro-ohjaimet eroavat toisistaan pääasiassa siinä, miten ne käsittelevät tietoja. FPGA:t tarjoavat rinnakkaisen laitteistopohjaisen suorituksen ja mikro-ohjaimet luottavat peräkkäiseen ohjelmistoohjaukseen.Niiden sisäiset komponentit, järjestelmärakenteet ja ohjelmointimenetelmät heijastavat näitä eroja, joten jokainen sopii tiettyihin sovelluksiin.FPGA:t ovat erinomaisia ​​nopeissa, mukautettavissa logiikkatehtävissä, kun taas mikro-ohjaimet ovat ihanteellisia ohjaussuuntautuneisiin ja kustannustehokkaisiin malleihin.Yhdessä niillä on tärkeä rooli eri aloilla, kuten automaatio-, viestintä-, auto- ja terveydenhuoltojärjestelmät.
