Jäähdytyslevyn kiinnitysmenetelmät piirilevyille ja valintaopas

Jäähdytyslevyt auttavat hallitsemaan lämpöä piirilevyjen suunnittelussa ja pitämään elektroniset komponentit toiminnassa turvallisesti.Tässä artikkelissa opit, mikä jäähdytyselementti on, miksi sen kiinnitystavalla on merkitystä ja kuinka eri asennustavat toimivat.Tutustut myös tärkeimpiin piirilevyissä käytettyihin kiinnitysmenetelmiin.Ymmärtämällä nämä voit parantaa suunnitteluasi ja estää ylikuumenemisongelmia.

Katalogi

Kuva 1. PCB-jäähdytyselementti

Mikä on jäähdytyslevy piirilevysuunnittelussa?

Jäähdytyselementti on metallikomponentti, joka on yleensä valmistettu alumiinista tai kuparista ja joka auttaa poistamaan lämpöä piirilevyn elektronisista osista.Se toimii absorboimalla lämpöä laitteesta, kuten IC:stä tai transistorista, ja levittämällä sitä ympäröivään ilmaan.Tämä prosessi pitää komponenttien lämpötilan turvallisella alueella ja estää ylikuumenemisen.Jäähdytyselementit ovat tärkeitä suuritehoisissa piireissä, joissa lämmön kerääntyminen voi heikentää suorituskykyä tai vahingoittaa osia.Yksinkertaisesti sanottuna jäähdytyselementti toimii jäähdytysreittinä, joka suojaa ja parantaa elektronisten laitteiden käyttöikää.

Miksi jäähdytyslevyn kiinnitysmenetelmillä on merkitystä?

Tapa, jolla jäähdytyselementti kiinnitetään piirilevyyn, vaikuttaa suoraan siihen, kuinka hyvin lämpö siirtyy pois komponentista.Hyvä kiinnitys varmistaa vahvan lämpökontaktin, jolloin lämpö siirtyy tehokkaasti laitteesta jäähdytyselementtiin.Huono kiinnitys voi aiheuttaa ilmarakoja, jotka heikentävät jäähdytystehoa ja johtavat ylikuumenemiseen.Kiinnitysmenetelmä vaikuttaa myös mekaaniseen vakauteen, erityisesti tärinä- tai liikeympäristöissä.Lisäksi se vaikuttaa pitkän aikavälin luotettavuuteen, koska heikko kiinnitys voi löystyä ajan myötä.Oikea kiinnitys tukee tasaista painetta ja kosketusta, mikä parantaa lämpötehokkuutta.Kaiken kaikkiaan oikean menetelmän valinta on hyvä sekä suorituskyvyn että kestävyyden kannalta piirilevysuunnittelussa.

Jäähdytyselementtien kiinnitysmenetelmien tyypit piirilevyille

Lämpöteippi (liimatyynyt)

Kuva 2. Lämpönauha

Lämpöteippi on kaksipuolinen liimatyyny, joka on suunniteltu kiinnittämään jäähdytyselementti suoraan komponenttiin samalla kun se auttaa siirtämään lämpöä.Se toimii täyttämällä pienet ilmaraot pintojen välillä ja parantamalla lämpökosketusta ilman ruuveja tai pidikkeitä.Tämä menetelmä on erittäin helppokäyttöinen, sillä se vaatii vain tyynyn kuorimisen ja kiinnittämisen pintaan.Sitä käytetään yleisesti pienitehoisessa elektroniikassa, jossa lämmöntuotanto on kohtalaista.Lämpönauha tarjoaa myös sähköeristyksen, mikä voi olla hyödyllistä herkissä piireissä.Sen sidoslujuus ja lämpösuorituskyky ovat kuitenkin rajalliset verrattuna kehittyneempiin menetelmiin.Kuten kuvasta näkyy, se luo yksinkertaisen ja puhtaan liitoksen jäähdytyselementin ja sirun välille.

Lämpöliima (epoksi)

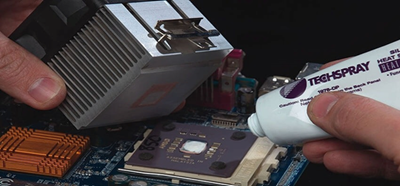

Kuva 3. Lämpöliima

Lämpöliima on eräänlainen liima, joka sitoo pysyvästi jäähdytyselementin komponenttiin ja antaa lämmön kulkea tehokkaasti läpi.Se on yleensä valmistettu epoksista, johon on sekoitettu lämpöä johtavia materiaaleja lämmönsiirron parantamiseksi.Kun se on levitetty ja kovettunut, se muodostaa vahvan ja kestävän liitoksen, joka ei vaadi lisälaitteita.Tämä menetelmä on hyödyllinen malleissa, joissa tilaa on rajoitetusti tai mekaaniset kiinnikkeet eivät ole käytännöllisiä.Se tarjoaa myös paremman lämmönjohtavuuden kuin yksinkertaiset liimatyynyt.Sitä on kuitenkin vaikea poistaa kerran asetettuna, mikä voi tehdä korjauksista tai uudelleenkäsittelystä haastavaa.Kuvassa näkyy, kuinka liima levitetään suoraan lastun pinnalle ennen jäähdytyslevyn asettamista.

Mekaaniset kiinnikkeet (ruuvit ja kiinnikkeet)

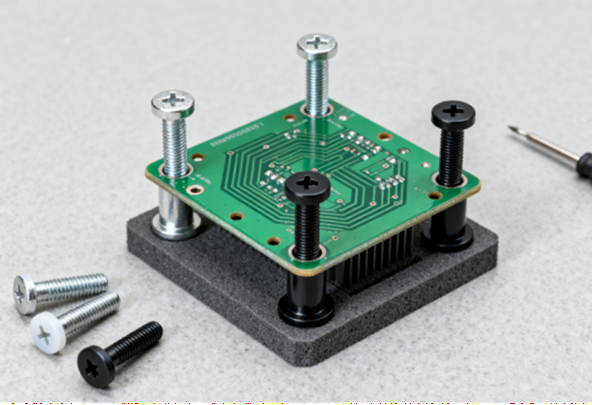

Kuva 4. Ruuvit ja jalustat

Mekaanisissa kiinnikkeissä käytetään ruuveja, pultteja tai irrotuksia jäähdytyslevyn kiinnittämiseksi turvallisesti piirilevyyn tai komponenttiin.Tämä menetelmä tarjoaa vahvan fyysisen tuen ja ylläpitää kiinteän kontaktin pintojen välillä tehokkaan lämmönsiirron varmistamiseksi.Sitä käytetään laajalti suuritehoisissa sovelluksissa, joissa vakaus ja kestävyys ovat tärkeitä.Kiinnikkeet mahdollistavat hallitun paineen, mikä auttaa parantamaan lämpötehoa vähentämällä ilmarakoja.Ne helpottavat myös jäähdytyslevyjen irrottamista ja vaihtamista huollon aikana.Tämä menetelmä vaatii kuitenkin lisätilaa ja piirilevyn reikiä asentamista varten.Kuten kuvasta näkyy, laitteistokomponentit pitävät jäähdytyselementin tiukasti paikallaan levyn yläpuolella.

Jousiklipsit ja Z-klipsit

Kuva 5. Jousiklipsit

Jousipidikkeet ja Z-klipsit ovat metallikiinnikkeitä, jotka kiinnittävät jäähdytyselementin tiukasti komponenttia vasten.Ne käyttävät tasaista painetta, mikä parantaa lämpökontaktia ja auttaa lämmönsiirtoa tehokkaammin.Tätä menetelmää käytetään usein sovelluksissa, joissa jäähdytyselementti on irrotettava tai vaihdettava helposti.Se ei vaadi liimoja, joten se sopii uudelleenkäytettäviin malleihin.Klipsit on yleensä suunniteltu sopimaan tiettyihin piirilevyasetteluihin tai kiinnityskohtiin.Vaikka ne tarjoavat hyvän suorituskyvyn, ne saattavat vaatia huolellista kohdistusta asennuksen aikana.Kuvassa havainnollistetaan, kuinka pidikkeet painavat jäähdytyselementin komponentin pintaan.

Työntötapit ja kiinnityskiinnikkeet

Kuva 6. Työntötapit

Työntötapit ja kiinnikkeet ovat jousikuormitettuja komponentteja, jotka kiinnittävät jäähdytyselementin piirilevyssä olevien reikien läpi.Ne on suunniteltu nopeaa asennusta varten ja ne tarjoavat tasaisen paineen kosketuspinnalla.Tätä menetelmää käytetään yleisesti massatuotannossa, koska se on nopea ja helppo koota.Sisäänrakennettu jousi auttaa pitämään oikeanlaisen kosketuksen myös vähäisessä liikkeessä tai tärinässä.Se mahdollistaa myös helpon irrotuksen tarvittaessa huoltoa varten.Se vaatii kuitenkin tarkkaa reikien sijoittelua piirilevyn suunnittelussa.Kuvassa näkyy, kuinka nämä kiinnikkeet lukitsevat jäähdytyslevyn tiukasti levyyn.

Suoraan kiinnitettävät (juotetut) jäähdytyselementit

Kuva 7. Juotettu jäähdytyselementti

Suoraan kiinnitettävät jäähdytyslevyt asennetaan juottamalla ne suoraan piirilevylle tai komponenttilevyille.Tämä menetelmä luo kompaktin ja integroidun ratkaisun minimaalisella lisälaitteistolla.Sitä käytetään yleisesti pienissä elektronisissa laitteissa, joissa tilaa on rajoitetusti.Juotosliitos tarjoaa vakaan ja pysyvän kiinnityksen.Se mahdollistaa myös tehokkaan lämmönsiirron suorassa kosketuksessa piirilevyyn.Se vaatii kuitenkin tarkkoja valmistusprosesseja, eikä sitä ole helppo muokata asennuksen jälkeen.Kuvassa näkyy kuinka jäähdytyselementti integroidaan suoraan levyrakenteeseen.

Jäähdytyslevyn kiinnitysmenetelmien vertailu

Liite menetelmä	Lämpönauha (Liimatyynyt)	Lämpöliima (Epoksi)	Mekaaninen Kiinnikkeet (ruuvit ja kiinnikkeet + TIM)	Kevään klipsit & Z-leikkeet (+ TIM)	Push Pins & Kiinnityskiinnittimet (+ TIM)	Suora kiinnitys (juotettu)
Lämmönjohtavuus (W/m·K)	1,0 - 2,5	1,5 - 5,0	3,0 - 8,0	3,0 - 8,0	3,0 - 8,0	50 - 400 (Cu/Al polku)
Lämpö Vastus (°C/W)	1,5 - 3,0	0,6 – 1,5	0,2 - 0,8	0,3 – 1,0	0,3 – 1,2	0,1 - 0,4
Max Jatkuva Lämpötila (°C)	100	150	200	200	150	260
Leikkausvoima (MPa)	0,2 - 0,6	10-25	50-200	20-80	15-60	40-100
Kosketuspaine (kPa)	~50-150	~100-300	300-1000	200-600	150-500	Kiinteä (juote joukkovelkakirja)
Asennus Aika (s/yksikkö)	5-10	120-300 (sis. parannuskeino)	60-120	15-30	5-15	120-240
Työkaluvaatimus	Ei mitään	Ei mitään	ruuvimeisseli / vääntömomenttityökalu	Ei mitään	Ei mitään	Reflow / juottaminen
Työsyklit uudelleen (kertaa)	1-3	0 (pysyvä)	10+	10+	5-10	0–1
Tärinä Resistanssi (g)	<5 g	5-10 g	20+ g	10-20 g	8-15 g	20+ g
PCB-vaatimus	Ei mitään	Ei mitään	Läpireiät (Ø2–4 mm)	Kiinnitysominaisuudet	Läpireiät	Juotostyynyt
Sähkö Eristys (kV/mm)	3-6	2-5	Riippuu TIM:stä (1–5)	Riippuu TIM:stä	Riippuu TIM:stä	Ei mitään
Paksuus/sidos Viiva (mm)	0,2 - 0,5	0,05 – 0,2	0,02–0,1 (TIM)	0,02 - 0,1	0,02 - 0,1	~0,05
Avaruus Vaatimus (korkeus mm)	<0.5	<0.3	3-10	2-5	2-5	<1
Tyypillinen teho Hajoaminen	<10 W	10-40 W	50-200 W	20-100 W	20-80 W	30-150 W

Kuinka valita oikea jäähdytyslevyn kiinnitystapa?

Vaihe 1: Arvioi lämpövaatimukset

Aloita ymmärtämällä, kuinka paljon lämpöä komponenttisi tuottaa käytön aikana.Suuritehoiset laitteet tarvitsevat vahvempia lämmönsiirtoratkaisuja ylikuumenemisen estämiseksi.Pienitehoiset komponentit saattavat vaatia vain yksinkertaisia ​​kiinnitysmenetelmiä.Harkitse käyttölämpötilarajoja ja turvamarginaaleja.Tämä vaihe varmistaa, että jäähdytyselementti kestää vaaditun jäähdytyskuorman.

Vaihe 2: Harkitse mekaanista vakautta

Tarkista, kokeeko laite tärinää, iskuja tai liikettä.Sovellukset, kuten auto- tai teollisuusjärjestelmät, tarvitsevat turvallisen ja vakaan asennuksen.Heikko kiinnitys voi johtaa huonoon kosketukseen tai epäonnistumiseen ajan myötä.Valitse menetelmä, joka säilyttää tasaisen paineen ja kohdistuksen.Vakaus on pitkän aikavälin luotettavuuden avain.

Vaihe 3: Analysoi tilan ja piirilevyn suunnittelun rajoitukset

Katso käytettävissä olevaa tilaa piirilevylläsi ja ympäröivillä komponenteilla.Jotkut menetelmät vaativat asennusreikiä tai ylimääräistä välystä.Kompaktit mallit voivat hyötyä liima- tai suorakiinnitysratkaisuista.Harkitse asettelun rajoituksia suunnitteluprosessin varhaisessa vaiheessa.Tämä auttaa välttämään uudelleensuunnitteluongelmia myöhemmin.

Vaihe 4: Määritä kokoonpano- ja valmistustarpeet

Mieti, miten tuote kootaan tuotannossa.Nopeat ja yksinkertaiset menetelmät vähentävät valmistusaikaa ja -kustannuksia.Jotkut menetelmät vaativat kovetusta, työkaluja tai lisävaiheita.Valitse tuotantoprosessiisi sopiva ratkaisu.Tehokas kokoonpano parantaa skaalautuvuutta.

Vaihe 5: Suunnittele huolto ja korjaus

Päätä, pitääkö jäähdytyselementti irrottaa tai vaihtaa.Uudelleentyöstöystävälliset menetelmät ovat hyödyllisiä testauksessa ja korjauksissa.Pysyvät ratkaisut voivat rajoittaa joustavuutta.Ota huomioon tuotteen elinkaari ja palveluvaatimukset.Tämä auttaa vähentämään pitkäaikaisia ​​ylläpitokustannuksia.

Vaihe 6: Tasapainota kustannukset ja suorituskyky

Lopuksi vertaa materiaali- ja asennuskustannuksia vaadittuun suorituskykyyn.Suorituskykyiset ratkaisut voivat nostaa kustannuksia, mutta parantaa luotettavuutta.Budjettirajoitukset voivat vaatia yksinkertaisempia vaihtoehtoja.Pyri aina löytämään paras tasapaino tehokkuuden ja kustannusten välillä.Tämä varmistaa käytännöllisen ja optimoidun suunnittelun.

Yleisiä virheitä jäähdytyslevyn kiinnityksessä

• Huono pinnan esikäsittely

Likaiset tai epätasaiset pinnat voivat estää oikean kosketuksen jäähdytyselementin ja komponentin välillä.Pöly, öljy tai jäämät voivat vangita ilmataskuja, jotka estävät lämmön virtauksen.Pienetkin pinnan epätasaisuudet voivat heikentää lämpötehoa.Varmista aina ennen kiinnitystä, että pinnat ovat puhtaat, tasaiset ja oikein kohdistetut.

• Lämpöliitäntämateriaalien (TIM) virheellinen käyttö

Liian paljon tai liian vähän lämpömateriaalia voi vaikuttaa lämmönsiirtoon.Ylimääräinen materiaali voi toimia eristeenä, kun taas riittämätön peitto jättää ilmarakoja.Epätasainen leviäminen luo myös epäjohdonmukaisia ​​lämpöpolkuja.Oikea käyttö takaa optimaalisen kosketuksen ja suorituskyvyn.

• Riittämätön asennuspaine

Heikko paine voi johtaa huonoon kosketukseen jäähdytyselementin ja komponentin välillä.Tämä vähentää lämmönsiirtoa ja mahdollista ylikuumenemista.Epätasainen paine pinnalla voi myös luoda kuumia kohtia.Oikea asennusvoima on välttämätöntä vakaan lämpösuorituskyvyn kannalta.

• Kiinnikkeiden ylikiristys

Liian suuren voiman käyttäminen ruuveja tai kiinnikkeitä käytettäessä voi vahingoittaa piirilevyä tai komponenttia.Se voi myös vääntää levyä, mikä vaikuttaa kohdistukseen ja kosketukseen.Liiallinen paine voi rasittaa juotosliitoksia ja johtaa pitkäaikaisiin luotettavuusongelmiin.Tasapainoinen kiristys on tärkeää turvallisen asennuksen kannalta.

• Jäähdytyslevyn suuntausvirhe

Väärä sijoitus voi pienentää jäähdytyslevyn ja komponentin välistä kosketusaluetta.Tämä rajoittaa lämmönsiirtotehokkuutta ja saattaa jättää komponentin osia näkyviin.Virheellinen kohdistus voi myös häiritä lähellä olevia osia.Tarkka sijoitus takaa täydellisen lämpöpeiton.

• Ympäristöolosuhteiden huomioimatta jättäminen

Jos tärinää, kosteutta tai lämpötilan muutoksia ei huomioida, kiinnitys voi epäonnistua.Jotkut menetelmät voivat löystyä tai huonontua ajan myötä ankarissa ympäristöissä.Tämä voi heikentää sekä mekaanista vakautta että lämpötehoa.Sovita kiinnitystapa aina käyttöympäristöön.

• Sovelluksen väärän kiinnitystavan käyttäminen

Menetelmän valitseminen, joka ei vastaa tehotasoa tai suunnittelutarpeita, voi johtaa ylikuumenemiseen tai epäonnistumiseen.Esimerkiksi kevyet ratkaisut eivät välttämättä kestä suuria lämpökuormia tehokkaasti.Tämä epäsuhta voi vaikuttaa sekä suorituskykyyn että luotettavuuteen.Oikea valinta on avain pitkän aikavälin menestykseen.

Jäähdytyslevyn kiinnitysmenetelmien sovellukset

1. Kulutuselektroniikka (älypuhelimet, kannettavat tietokoneet, tabletit)

Kompaktit laitteet vaativat tehokkaan jäähdytyksen hyvin rajoitetussa tilassa.Kiinnitysmenetelmien on tuettava ohuita malleja säilyttäen samalla vakaa lämpökontakti.Näissä tuotteissa suositaan usein kevyitä ja matalaprofiilisia ratkaisuja.Tehokas lämmönhallinta parantaa laitteen suorituskykyä ja mukavuutta.

2. Tehoelektroniikka (virtalähteet, invertterit, muuntimet)

Nämä järjestelmät tuottavat korkeita lämpötasoja ja vaativat vahvan ja luotettavan lämmönpoiston.Kiinnitysmenetelmien tulee kestää jatkuvaa käyttöä ja suuria lämpökuormia.Mekaaninen vakaus on myös tärkeä pitkien käyttötuntien vuoksi.Oikea jäähdytys varmistaa järjestelmän tehokkuuden ja estää vikoja.

3. Autoelektroniikka

Autojen järjestelmät toimivat ankarissa ympäristöissä, joissa on tärinää, lämpötilan muutoksia ja kosteutta.Kiinnitysmenetelmien tulee tarjota vahva mekaaninen tuki ja pitkäaikainen kestävyys.Luotettava lämmönpoisto on tärkeää turvallisuuden ja suorituskyvyn kannalta.Tämä on erityisen tärkeää ohjausyksiköissä ja tehomoduuleissa.

4. LED-valaistusjärjestelmät

LEDit tuottavat lämpöä, joka voi vaikuttaa kirkkauteen ja käyttöikään, jos sitä ei hoideta oikein.Kiinnitysmenetelmien on varmistettava tasainen lämpökosketus vakaan valotehon ylläpitämiseksi.Tehokas jäähdytys parantaa energiatehokkuutta ja pidentää tuotteen käyttöikää.Tämä on tärkeää sekä asuin- että teollisuusvalaistuksessa.

5. Teollisuuden laitteet ja automaatiojärjestelmät

Teollisuuselektroniikka toimii usein jatkuvasti ja tuottaa merkittävää lämpöä.Kiinnitysmenetelmien tulee olla kestäviä ja kestäviä vaativissa olosuhteissa.Luotettava jäähdytys auttaa ylläpitämään tasaisen toiminnan ja vähentämään seisokkeja.Tämä on tärkeää valmistus- ja ohjausjärjestelmissä.

6. Tehokas laskenta (suorittimet, grafiikkasuorittimet, palvelimet)

Kehittyneet laskentajärjestelmät vaativat tehokkaita jäähdytysratkaisuja kovan käsittelykuormituksen vuoksi.Kiinnitysmenetelmien tulee tukea vahvaa lämmönsiirtoa ja varmaa asennusta.Vakaus on tärkeää jatkuvan kosketuksen ylläpitämiseksi vaihtelevien kuormien alla.Tehokas lämmönhallinta varmistaa järjestelmän nopeuden ja luotettavuuden.

7. Televiestintälaitteet

Viestintäjärjestelmät toimivat jatkuvasti ja vaativat vakaata lämpötehoa.Kiinnitysmenetelmien tulee tukea pitkäaikaista luotettavuutta ja tehokasta lämmönpoistoa.Oikea jäähdytys estää signaalin heikkenemisen ja laitevian.Tämä on tarpeen verkon suorituskyvyn ja käytettävyyden ylläpitämiseksi.

Johtopäätös

Jäähdytyselementit ovat tärkeitä lämpötilan säätelyssä ja elektronisten komponenttien suojaamisessa ylikuumenemiselta.Kiinnitystapa vaikuttaa suoraan lämmönsiirron tehokkuuteen, mekaaniseen vakauteen ja pitkäaikaiseen luotettavuuteen.Erilaiset kiinnitystavat tarjoavat ainutlaatuisia etuja riippuen lämpövaatimuksista, suunnittelun rajoituksista ja kustannusnäkökohdista.Välttämällä yleisiä virheitä ja noudattamalla parhaita käytäntöjä suunnittelijat voivat saavuttaa tehokkaan ja luotettavan lämmönhallinnan piirilevyjärjestelmissä.
