Täydellinen Optoliittimien opas aloittelijoille

Kun työskentelet elektronisten piirien kanssa, sinun on usein siirrettävä signaaleja pitäen samalla osat turvallisesti eristettynä.Tässä artikkelissa kerrotaan, mikä optoerotin on, kuinka se toimii valolla ja mitä komponentteja sen sisällä on.Opit myös sen symbolista, pin-kokoonpanosta, eri tyypeistä ja tärkeimmistä teknisistä tiedoista.Lisäksi se kattaa sen edut, rajoitukset, yleiset käyttötarkoitukset ja sen vertailun releisiin ja muuntajiin.

Katalogi

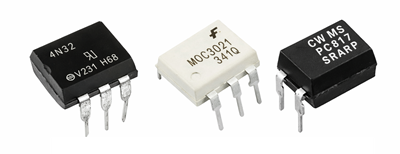

Kuva 1. Optoerotin

Mikä on optoerotin?

Optoerotin, jota kutsutaan myös opto-eristimeksi, on elektroninen komponentti, jota käytetään signaalien siirtämiseen kahden piirin välillä pitäen ne sähköisesti eristettyinä.Se käyttää valoa tiedon välittämiseen, mikä estää suoran sähköisen yhteyden tulo- ja lähtöpuolen välillä.Tämä eristys auttaa suojaamaan herkkiä komponentteja jännitepiikkeiltä, ​​melulta ja maasilmukoilta.Optoerottimia käytetään laajalti tehoelektroniikassa, ohjausjärjestelmissä ja tietoliikenneliitännöissä.

Optoerottimen päätarkoitus on varmistaa turvallisuus ja signaalin eheys elektroniikkasuunnittelussa.Erottamalla korkea- ja pienjännitepiirit se vähentää vaurioiden ja häiriöiden riskiä.Se myös parantaa järjestelmän luotettavuutta estämällä ei-toivotun virran virtauksen piirien välillä.Nykyaikaisessa piirilevysuunnittelussa optoerottimet sopivat erinomaisesti turvallisen ja vakaan signaalinsiirron saavuttamiseen.

Optoerottimen rakenne

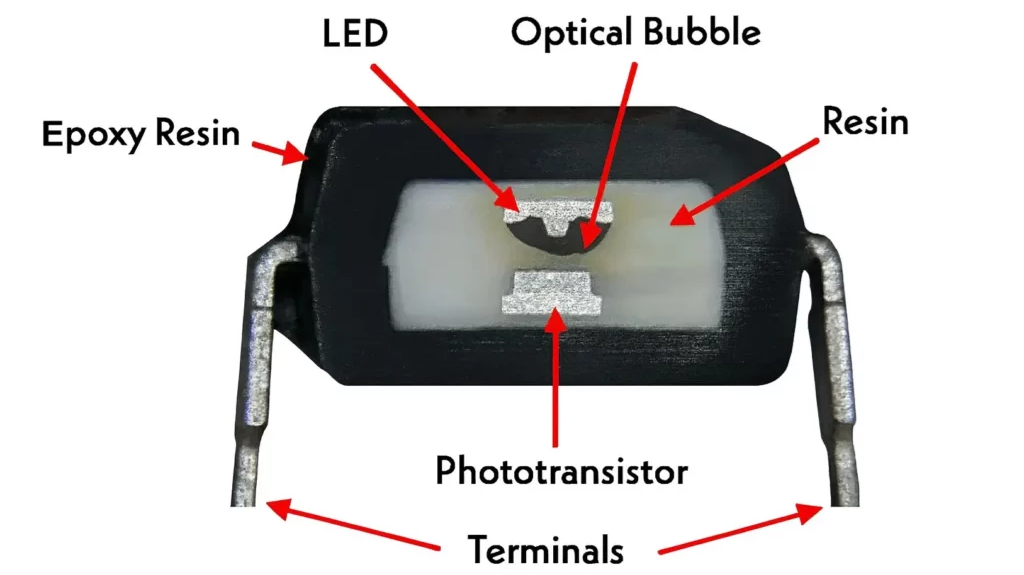

Kuva 2. Optoerottimen sisäinen rakenne

• LED (Light Emitting Diode)

LED on tulopuolen komponentti, joka tuottaa valoa, kun virta kulkee sen läpi.Se on yleensä valmistettu infrapunasäteilyä lähettävästä puolijohdemateriaalista tehokkaan signaalin siirtoon.LED on sijoitettu suoraan pakkauksen sisällä olevaan valotunnistimeen päin.Sen päätehtävä on muuntaa sähköiset tulosignaalit valoenergiaksi.

• Valotransistori (valoilmaisin)

Fototransistori on sijoitettu lähtöpuolelle ja se havaitsee LEDin lähettämän valon.Se muuntaa vastaanotetun valon sähköiseksi signaaliksi.Tämä komponentti on herkkä valon voimakkuudelle, joka säätelee sen lähtökäyttäytymistä.Sitä käytetään yleisesti herkkyyden ja yksinkertaisuuden hyvän tasapainon vuoksi.

• Optinen kupla / valopolku

LEDin ja valotunnistimen välinen optinen tila mahdollistaa valon kulkemisen ilman sähköistä kosketusta.Tämä alue varmistaa täydellisen sähköisen eristyksen molempien puolien välillä.Se on huolellisesti suunniteltu maksimoimaan valonläpäisyteho.Selkeä polku auttaa ylläpitämään vakaata ja tarkkaa signaalinsiirtoa.

• Epoksihartsi (kapselointi)

Sisäosat on suljettu epoksihartsilla suojaamaan niitä kosteudelta, pölyltä ja mekaanisilta vaurioilta.Tämä materiaali auttaa myös säilyttämään optisen kirkkauden tehokkaan valonläpäisyn takaamiseksi.Se tarjoaa laitteelle rakenteellista vakautta.Hartsi varmistaa pitkän aikavälin luotettavuuden erilaisissa ympäristöissä.

• Liittimet (nastat)

Liittimet tarjoavat ulkoiset sähköliitännät tulo- ja lähtöpuolelle.Jokainen nasta on määritetty joko LED-tulolle tai valotunnistimen ulostulolle.Ne on järjestetty säilyttämään eristysvälit.Nämä nastat mahdollistavat helpon integroinnin PCB-piireihin.

Kuinka optoerotin toimii?

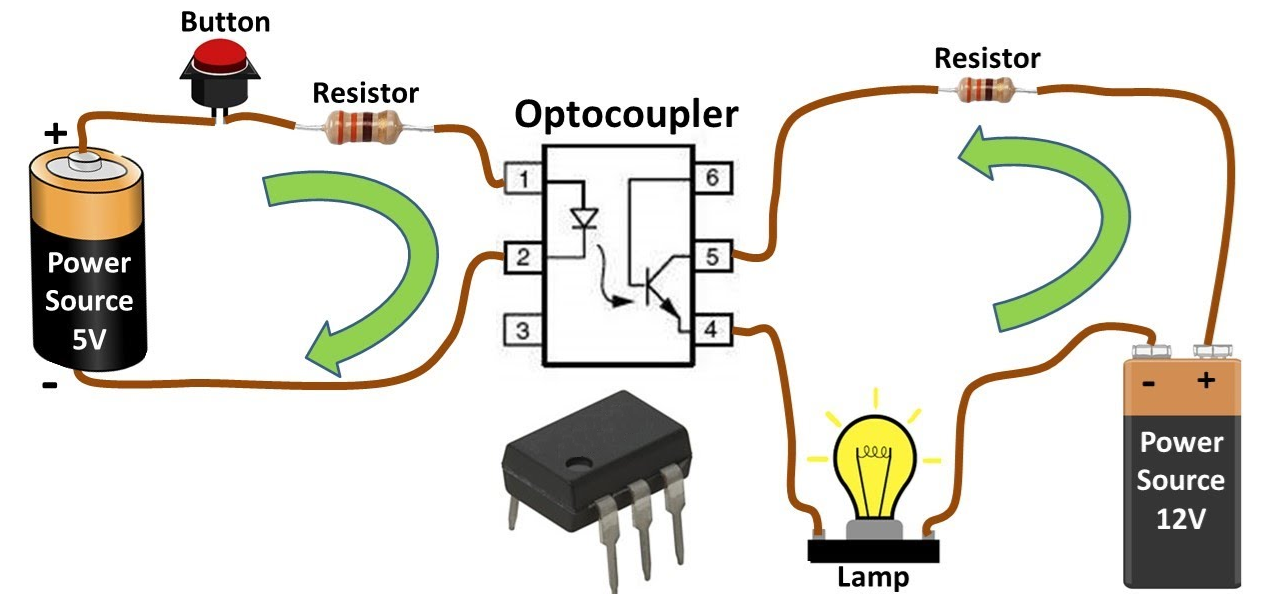

Kuva 3. Optoerottimen toimintaperiaate

Optoerotin toimii muuntamalla sähköisen signaalin valoksi ja sitten takaisin sähköiseksi signaaliksi.Kun tulopuolelle syötetään jännite, LEDin läpi virtaa virta, jolloin se lähettää valoa.Tämä valo kulkee sisäisen raon poikki ilman suoraa sähköliitäntää.Tuotetun valon määrä riippuu tulosignaalin voimakkuudesta.Tämä prosessi varmistaa turvallisen signaalinsiirron eristettyjen piirien välillä.

Lähtöpuolella valoanturi tunnistaa tulevan valon ja reagoi tuottamalla vastaavan sähköisen signaalin.Tämä lähtösignaali voi sitten ohjata toista piiriä, kuten kytkeä kuormaa tai lähettää logiikkadataa.Koska liitäntä on optinen eikä sähköinen, kohina ja korkea jännite eivät pääse kulkemaan läpi.Tämä tekee optoerottimesta ihanteellisen suojaamiseen ja signaalin eristämiseen.Kokonaistoiminta on yksinkertainen, luotettava ja laajalti käytetty elektronisissa järjestelmissä.

Optoerottimen symboli ja pin-kokoonpano

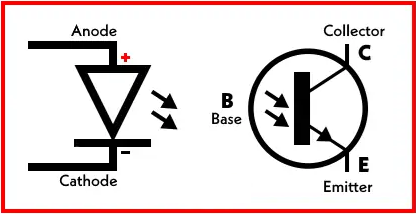

Kuva 4. Optoerottimen symboli ja nastakokoonpano

Pin nro	Pin-nimi	Toiminto
1	Anodi (A)	Vastaanottaa LEDin positiivinen tulojännite
2	Katodi (K)	Täyttää LED-tulopiiri
3	NC (nro yhteys)	Ei sisäisesti kytketty, varattu tai käyttämätön
4	Lähettäjä (E)	Lähtöliitin valotransistorista
5	Kerääjä (C)	Päälähtö ohjauspääte
6	Pohja (B)	Valinnainen ohjaus valotransistorin vahvistusta

Optoliittimien tyypit

Optoerottimet luokitellaan signaalin havaitsemiseen käytetyn lähtölaitteen tyypin perusteella.

Valotransistori optoerotin

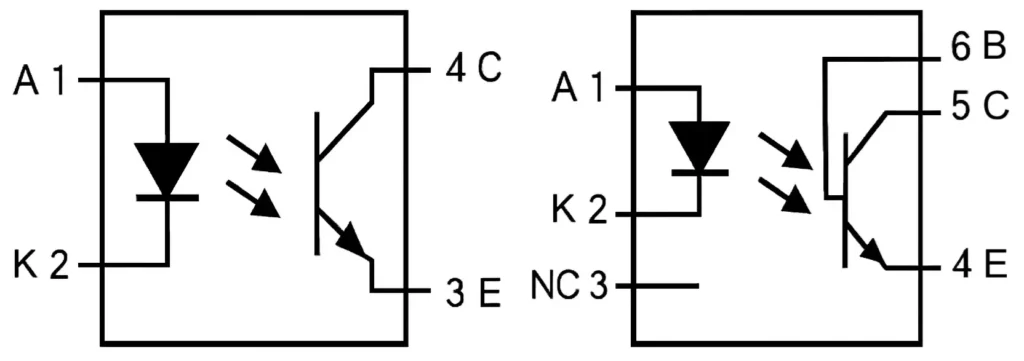

Kuva 5. Fototransistori optoerotin

Valotransistori optoerotin on eräänlainen optoerotin, joka käyttää valotransistoria lähtölaitteena.Se muuntaa sisäisen LED-valon ohjatuksi sähköiseksi lähtösignaaliksi.Fototransistori toimii kuin kytkin, joka kytkeytyy päälle, kun se vastaanottaa valoa.Tätä tyyppiä käytetään laajalti, koska se tarjoaa hyvän herkkyyden ja yksinkertaisen piirisuunnittelun.Se soveltuu yleiskäyttöisiin signaalin eristys- ja kytkentätehtäviin.Rakenne näyttää tyypillisesti LEDin kohdistettuna pakkauksen sisällä olevan transistorin kanssa.Nopeuden ja vahvistuksen tasapainon ansiosta sitä käytetään yleisesti mikro-ohjainliitännöissä ja pienitehoisissa ohjauspiireissä.

Valodiodi optoerotin

Kuva 6. Valodiodioptoerotin

Valodiodi optoerotin käyttää valodiodia lähtötunnistinelementtinä.Se muuntaa tulevan valon virraksi erittäin nopealla vasteajalla.Tämä tyyppi on suunniteltu nopeaan signaalinsiirtoon ja tarkkoihin ajoitussovelluksiin.Valodiodi reagoi nopeasti valon muutoksiin, mikä tekee siitä ihanteellisen digitaalisille viestintäsignaaleille.Se vaatii yleensä lisävahvistusta vahvemmille lähtösignaaleille.Sisäinen asettelu näyttää diodin, joka on kohdistettu valonlähteeseen.Sen tärkein etu on nopeus korkean tehon sijaan.

Photo-Triac optoerotin

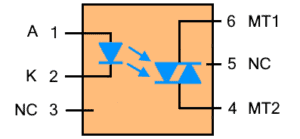

Kuva 7. Photo-Triac optoerotin

Valo-triac-optoerotin on optoerotin, joka käyttää triakia lähtölaitteena vaihtovirran ohjaamiseen.Se muuntaa valosignaalit vaihtovirtakuormien kytkentätoiminnoksi.Kun sisäinen LED aktivoituu, triac laukeaa johtamaan virtaa.Näin se voi ohjata laitteita, kuten lamppuja, moottoreita ja lämmittimiä.Rakenteessa on tyypillisesti valonlähde, joka käyttää triac-lähtöastetta.Sitä käytetään laajalti AC-kytkentä- ja himmennyssovelluksissa.Tämä tyyppi on tärkeä pienjännitteisten ohjauspiirien eristämiseksi korkeajännitteisistä vaihtovirtajärjestelmistä.

Photodarlington optoerotin

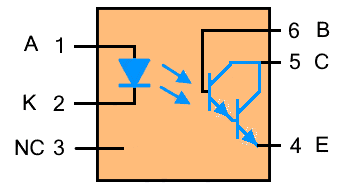

Kuva 8. Photodarlington Optocoupler

Photodarlington-optoerotin käyttää Darlington-transistoriparia lähtölaitteena.Se tarjoaa suuremman virranvahvistuksen verrattuna tavalliseen fototransistoriin.Tämän ansiosta se voi vahvistaa heikot valosignaalit vahvemmiksi sähköisiksi lähdöiksi.Sisäisessä kokoonpanossa on tyypillisesti kaksi transistoria kytkettynä herkkyyden lisäämiseksi.Se on hyödyllinen sovelluksissa, joissa vaaditaan suurempaa lähtövirtaa.Se toimii kuitenkin hitaammin kuin perusvalotransistorityypit.Tätä mallia käytetään yleisesti signaalinvahvistus- ja ohjauspiireissä.

Photo-SCR optoerotin

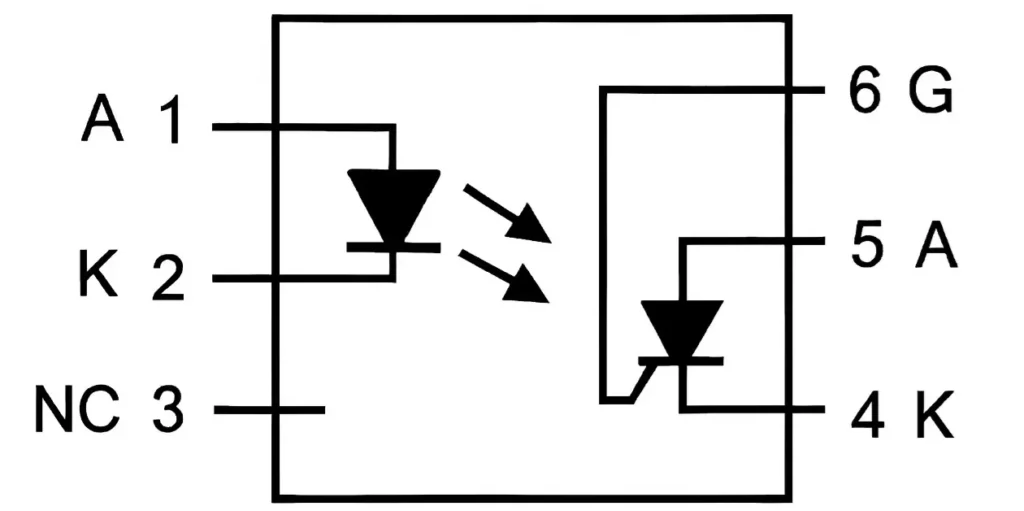

Kuva 9. Photo-SCR-optoerotin

Photo-SCR-optoerottimen lähtölaitteena on piiohjattu tasasuuntaaja (SCR).Se muuntaa valon lukittavaksi sähköiseksi kytkentätoiminnoksi.Kun valo laukaisee, SCR pysyy päällä, kunnes virta laskee tietyn tason alapuolelle.Tämä tekee siitä sopivan ohjattuihin tasasuuntauksiin ja tehonsäätöpiireihin.Sisärakenteessa on valovoimainen SCR-elementti.Sitä käytetään yleisesti laukaisu- ja suojapiireissä.Tämä tyyppi on ihanteellinen sovelluksiin, jotka vaativat vakaata ja jatkuvaa kytkentäkäyttäytymistä.

Optoerottimen tekniset tiedot

Parametri	Tyypillinen alue / Arvo
Nykyinen siirto Suhde (CTR)	50 % - 600 % (at JOS = 5 mA)
Eristäminen Jännite	2,5 kV - 5 kV RMS
Eteenpäin jännite (LED)	1,1 V - 1,4 V
Eteenpäin virta (JOS)	5 mA - 20 mA (enintään 50 mA)
Lähtövirta	1 mA - 50 mA
Vaihtonopeus	3 µs - 20 µs
Nousuaika	2 µs - 10 µs
Syksyn aika	2 µs - 15 µs
Lisääntyminen Viive	2 µs - 15 µs
Tehoa Hajoaminen	70 mW - 200 mW
Käyttölämpötila	-40°C - +85°C
Varastointi Lämpötila	-55°C - +125°C
Syöte Kapasitanssi	30 pF - 100 pF
Lähtö Kapasitanssi	5 pF - 15 pF
Eristäminen Resistanssi	≥ 10⁹ Ω (tyypillisesti 10¹¹ Ω)

Optoliittimien edut ja haitat

Optoliittimien edut

• Tarjoaa vahvan sähköeristyksen

• Suojaa piirejä suurjännitepiikkeiltä

• Vähentää sähköistä kohinaa ja häiriöitä

• Kompakti ja helppo integroida

• Ei mekaanista kulumista tai liikkuvia osia

• Parantaa järjestelmän turvallisuutta ja luotettavuutta

Optoliittimien rajoitukset

• Rajoitettu virrankäsittelykyky

• Hitaampi kuin suorat sähköliitännät

• CTR vaihtelee lämpötilan ja ikääntymisen mukaan

• Edellyttää asianmukaista tulovirran ohjausta

• Ei sovellu erittäin suurille kuormille

• Lähtösignaali saattaa tarvita vahvistusta

Optoerottimien yleiset sovellukset

Optoerottimia käytetään laajalti elektronisissa järjestelmissä, joissa vaaditaan eristystä ja signaalin ohjausta.

1. Virtalähteen eristäminen

Optoerottimia käytetään teholähteiden kytkemiseen korkea- ja pienjänniteosien erottamiseen.Ne auttavat säätelemään lähtöjännitettä säilyttäen samalla turvallisuuden.Tämä estää ohjauspiirien vaurioitumisen.Se varmistaa myös vakaan toiminnan tehonmuuntojärjestelmissä.

2. Mikro-ohjainliitäntä

Niiden avulla mikro-ohjaimet voivat olla turvallisesti vuorovaikutuksessa suurjännitelaitteiden kanssa.Tämä suojaa herkkiä logiikkapiirejä sähköisiltä rasituksilta.Se varmistaa myös luotettavan signaaliviestinnän.Optoerottimia käytetään yleisesti sulautetuissa järjestelmissä.

3. AC-kuorman kytkentä

Optoerottimet ohjaavat vaihtovirtalaitteita, kuten lamppuja ja moottoreita.Ne tarjoavat turvallisen eristyksen ohjaussignaalien ja virtapiirien välillä.Tämä parantaa järjestelmän turvallisuutta ja kestävyyttä.Niitä käytetään usein kotiautomaatiossa ja teollisuuden ohjauksessa.

4. Signaalin eristäminen viestinnässä

Ne eristävät tietoliikennelinjat meluhäiriöiden estämiseksi.Tämä parantaa signaalin selkeyttä ja tietojen tarkkuutta.Se on hyödyllinen teollisissa viestintäjärjestelmissä.Eristäminen auttaa ylläpitämään vakaata tiedonsiirtoa.

5. Moottorin ohjauspiirit

Optoerottimia käytetään moottorin ohjaimissa ohjaus- ja tehoosien eristämiseen.Tämä suojaa ohjauselektroniikkaa jännitepiikkeiltä.Se myös parantaa järjestelmän luotettavuutta.Niitä käytetään laajalti automaatiojärjestelmissä.

6. Lääketieteellisten laitteiden turvallisuus

Ne varmistavat potilasturvallisuuden eristämällä herkät piirit.Tämä estää sähkövuodot ja vaarat.Optoerottimet ovat hyödyllisiä lääketieteellisissä laitteissa.Ne auttavat täyttämään tiukat turvallisuusstandardit.

Optoerotin vs rele vs muuntaja

Ominaisuudet	Optoerotin	Rele	Muuntaja
Eristäminen Jännite	2,5–5 kV RMS	1–10 kV (kosketa aukko)	2–15 kV RMS
Vaihtomenetelmä	LED + valonilmaisin	Sähkömagneettinen yhteystiedot	Magneettinen induktio
Vaihtonopeus	1-20 µs	5-15 ms	Ei vaihtoa (jatkuva)
Fyysinen koko	~4-10 mm (DIP/SMD)	~10-40 mm	~20-100 mm
Toimintamelu	0 dB (hiljainen)	40–60 dB (napsauta ääni)	0 dB (hiljainen)
Elinikä	>100 000 tuntia	10⁵–10⁷ sykliä	>100 000 tuntia
Kuormituskapasiteetti	10-50 mA tyypillisesti	1-30 A	0,1–1000+ VA
Syöte Vaatimus	5–20 mA (LED ajaa)	5-24 V käämi, 10-100 mA	AC jännitteen syöttö
Lähtö Kyky	Pienitehoinen signaali	Tehokas vaihtaminen	AC jännite siirto
Huolto	Ei mitään	Kontaktikulutus korvaaminen	Ei mitään
Tehokkuus	70–90 %	80–90 %	90–98 %
EMI-immuniteetti	>10 kV/µs CMTI	Kohtalainen	Korkea (riippuu suunnittelu)
Vaihtaminen Taajuus	Jopa 100 kHz	<100 Hz	50-60 Hz tyypillinen
Tyypillinen käyttötapaus	Signaali eristys, logiikka käyttöliittymä	Tehonsäätö, kuormien vaihtaminen	Jännite muuntaminen, eristäminen

Johtopäätös

Optoerottimilla on tärkeä rooli elektroniikkasuunnittelussa, sillä ne tarjoavat sähköisen eristyksen, vähentävät kohinaa ja suojaavat herkkiä piirejä korkeajännitteeltä.Niiden toiminta riippuu sisäisestä LEDistä ja valoherkästä lähtölaitteesta, ja erilaisia ​​tyyppejä on saatavana kytkentään, signaalin eristämiseen, vahvistukseen ja vaihtovirran ohjaukseen.Tärkeimmät suorituskykytekijät, edut ja rajoitukset on otettava huomioon valittaessa oikeaa optoerotin piiriin.Turvallisuuden, kompaktin koon ja luotettavuuden vuoksi niitä käytetään laajalti virtalähteissä, ohjausjärjestelmissä, tietoliikenneliitännöissä, moottoriajureissa ja lääketieteellisissä laitteissa.
