Kattava katsaus ylös/alas laskurista: Piirisuunnittelu ja 74193 IC Selitettiin

Digitaalisen elektroniikan monimutkaisessa maailmassa laskureilla on tärkeä rooli peräkkäisessä piirisuunnittelussa, mikä mahdollistaa digitaalisten pulssien tarkan tallion eri sovelluksissa.Näitä peruskomponentteja saavat virtalähteen flip-flops (FFS), jotka on synkronoitu kellon (CLK) signaaleilla, mikä varmistaa luotettavan ajallisen tiedon seurannan ja käsittelyn.Olipa kyse sitten erillisinä laitteina tai suurempien järjestelmien perusosana, laskurit ovat tulleet tarvittavaksi digitaalisessa suunnittelussa.Monimuotoisten laskurien joukosta ylös/alaspäin suuntautuvat laskurit erottuvat heidän ainutlaatuisesta kyvystään laskea molempiin suuntiin tarjoamalla vertaansa vailla olevan joustavuuden ja tehokkuuden.Tässä artikkelissa kaivamme ylös/alaspäin suuntautuvien mekaniikan, sovellusten ja merkityksen, joka on valokeilassa monipuolisessa 74193 IC: ssä.Tutkimalla niiden roolia todellisissa järjestelmissä ja digitaalisissa innovaatioissa, pyrimme tarjoamaan sinulle kattavan oppaan.

Luettelo

Ymmärtäminen ylös/alas laskurin ymmärtäminen

Ylös/alas laskurit tarjoavat monimutkaisen laskentamenetelmän, joka mahdollistaa kaksoisuuntaiset toiminnot tiettyjen ohjaussignaalien perusteella.Nämä laskurit löytyvät sovelluksista, joissa laskenta- ja alaspäin tarvitaan, kuten TTL -tekniikoista nähdään - kuten 74LS190 ja 74LS191 - jotka kytkevät taitavasti laskentatilat vastauksena niiden syöttödirektiiviin.

4-bittinen binaarinen ylös/alas laskuri

4-bittinen laskuri edustaa binaarisia laskentaa, navigoimalla taitavasti välillä 0000-1111 ja silmukoita syklisesti.Kellopulssit ohjaavat lisäysmekanismia 0-15-alueella, jokainen punkki on metodisesti kehottaa seuraavaa tilaa.

Sitä vastoin vähentyvä prosessi, siirtyminen välillä 1111-0000, perustuu neljään D-tyyppiseen flip-floppiin, jotka aktivoivat kellon reunat.Käänteisten palautemekanismien innovatiivinen käyttö saavuttaa tuotosten harmonisen vuorovaikutuksen korostaen sekä luovuutta että tarkkuutta.

Synkroninen 3-bittinen ylös/alas laskuri

3-bittinen synkroninen laskuri, joka käyttää JK-flip-flopsia, kuvaa tehokasta lähestymistapaa laskemaan välillä 0 (000)-7 (111) ja takaisin.Sen synkroninen suunnittelu mahdollistaa hienostuneen hallinnan laskentaprosessissa, jossa jokaista valtionsiirtoa koordinoivat tarkat syöttökomennot.Tämä ominaisuus parantaa tarkkuutta laskennassa 0: sta 7: een, samalla kun hallitsee laskentaa 7 taaksepäin 0: een.

Suunnittelu ylös/alas laskuripiiri

3-bittinen laskuripiiri on avaintekijä digitaalisessa suunnittelussa, joka palvelee monipuolisia laskenta- ja ajoitustarkoituksia.Siinä käytetään jatkuvasti flip-flopsia (FFS) määrittääkseen laskentasuuntaa-vähentyviä tai laskeutuvia.

Yläkerroksen tilassa jokainen FF on kohdistettu edellisestä FF: n lähdöstä (q) hankittuun kellotuloon, joka ohjaa piirin järjestäytyneessä nousussa binaaritilojen kautta 000-111. Tämä sekvenssi löytää usein suosion sovelluksissa, jotka vaativat tarkkaa ajoitustaOhjaus, mukaan lukien digitaaliset kellot ja laskimet, joissa tarkkuus saa tyytyväisyyden ja luotettavuuden.

Siirtyminen laskentatilaan vaatii fiksua lähestymistapaa, kiinnittämällä kääntösivut.Yksinkertaisesta eteenpäin suuntautuvasta maaliskuusta poikkeaen tämä kokoonpano ohjaa jokaisen FF: n kellotulon vastaanottaakseen signaaleja edellisen FF: n Q -lähdön komplementista.Tämän seurauksena piiri laskee päinvastaisesti, binaarisesta 111 takaisin 000: een. Tällainen mukautuva toiminnallisuus osoittautuu pääasiassa houkuttelevaksi suunnitellessaan palautuvia laskureita backracking -järjestelmissä kuten digitaaliset omametrit ja vähentämisajastimet - hienovarainen ilo siirtyä taaksepäin niin sujuvasti kuin eteenpäin, ei voida jättää huomiotta.

Ylös/alas laskurin mekaniikka

Ylös-/alaslaskurin toiminnallisuus perustuu ohjaustuloon, joka määrittelee sen toimintatavan, saneleen, nouseeko kreivi tai laskeutuu.Sen toiminnan olemus on saumattomassa synkronoinissa Flip-Flops (FFS) ja ohjaussignaalien välillä, jotka vaikuttavat seuraavaan FFS: ään.Sovelluksissa jopa pienin poikkeama täydellisestä ajoituksesta voi johtaa virheiden laskemiseen korostaen, kuinka dynaamista on signaalin ajoituksen koordinointi tarkasti.

• Laskematila

Osavaltio	QC	QB	QA
0 -	0 -	0 -	0 -
1	0 -	0 -	1
2	0 -	1	0 -
3	0 -	1	1
4	1	0 -	0 -
5	1	0 -	1
6	1	1	0 -
7	1	1	1

• Laske-tilassa

Osavaltio	QC	QB	QA
7	1	1	1
6	1	1	0 -
5	1	0 -	1
4	1	0 -	0 -
3	0 -	1	1
2	0 -	1	0 -
1	0 -	0 -	1
0 -	0 -	0 -	0 -

Tyypillisessä kokoonpanossa kolme flip-floppia tallentaa 3-bittisen digitaalisen arvon, mikä mahdollistaa binaarimäärän välillä 0-7. Voit usein kohdata haasteita tallennettujen arvojen luotettavuuden ylläpitämisessä, etenkin kun käsitellyt ympäristöjä, jotka ovat leviäneet sähkökohinalla tai häiriöillä.Näiden haasteiden ratkaisemiseksi käytetään usein lisä synkronointia tai suodatustekniikoita, jotka varmistavat, että tiedot säilyvät eheyden kautta siirtymien aikana.

Logic -portit vaikuttavat merkittävästi näiden signaalien ohjaamiseen, varmistaen, että laskuri noudattaa sen toimintatarpeita.He hallitsevat virtausta varmistaakseen, että vain yksi tila - joko lisääminen tai vähentäminen - on aktiivinen milloin tahansa.Edistyneet piirit voivat sisältää ohjelmoitavan logiikan, joka tarjoaa parannettua mukautuvuutta ja dynaamisia säätöjä.Tämä esittelee kiehtovan näkökohdan: Taskurien suunnittelu ennakointia varten tulevaisuuden skaalautuvuuden kannalta voi huomattavasti laajentaa niiden hyödyllisyyttä.

Kellon pulssidynamiikan hienosäätö ylös/alaslaskurin avulla

Ylös/alaslaskuri muuttaa tiloja säätämällä Flip-Flop (FF) -lähtöjä vastauksena kellopulssimuutoksiin.

• Laskennassa olevassa skenaariossa: Kytke alkuperäinen flip-flop logiikkaan 0, aiheuttaen sen vaihtamisen laskevilla kellon reunoilla, mikä parantaa synkronointia saumattoman virtauksen järjestelmän tavoitteiden kanssa.Digitaalisen piirin suunnittelukokemuksista johdetut ajatukset viittaavat siihen, että näiden vaihtamistoimien tasapainottaminen voi vähentää vääriä laukaisevia tekijöitä, mikä lisää luotettavuutta ajan myötä.

Laskuluku ja harmoninen valtion siirtyminen

• Laskulukutilassa: Yhdistä logiikkaan 1, jotta kaikki läpimurtot voivat vaihtaa, mikä johtaa tasaiseen vähentymiseen korkeammista tiloista.Tätä menetelmää voidaan verrata jousen huolelliseen purkamiseen, jossa tarkkuus ja ajoitus varmistavat minimaalisen mekaanisen kannan palautumisen aikana.Tämä järjestely helpottaa asteittaista laskua, kunnes nollausjärjestys kehotetaan.

Tehokas syklin nollaus ja johdonmukaisuusvarmuus

Rutiininomaiset nollaukset tapahtuvat joka kahdeksan kellon sykliä, mikä varmistaa yhdenmukaisen toiminnan.Kahdeksan syklin kehys tarjoaa määritellyn vaiheen jokaiselle valtionsiirtolle, varmistaen, että jokainen vaihe on valmis tehokkaasti ennen seuraavan alkamista.Palaute käytännöllisistä sovelluksista viittaa siihen, että nämä jaksolliset nollaukset estävät virheiden kertymisen, vahvistaen operatiivista tasapainoa.

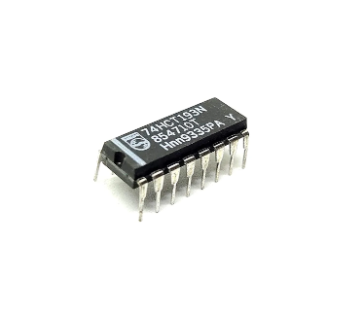

74193 ylös/alas laskurin IC -yleiskatsaus

Se 74193 Integroitu piiri, joka tunnetaan 4-bittisenä synkronisena binaarilaskurina, hallitsee taitavasti sekä ylös- että alaspäin laskentatoimintoja.Sen kyky käsitellä laskentasekvenssejä 16 -moduloon saakka soveltuu laajaan joukkoon digitaalisia sovelluksia.Tämä IC on suunniteltu yksilöllisesti päätelaitteilla, jotka ovat erityisesti ylös ja alas laskemaan, pääkorjauksen ja kuormitustulon rinnalla, mikä helpottaa alkuperäisen tilan määrittämistä eri tarpeiden mukaan.

74193 IC: n arkkitehtuuri tukee vaivatonta suuntalaskentaa.Digitaalisissa laitteissa valinta ylöspäin ja alaspäin laskemalla parantaa järjestelmän sopeutumiskykyä.Jokainen laskentatoimenpide on tarkalleen linjassa kellopulssin kanssa, mikä tekee siitä luotettavan valinnan monimutkaisille järjestelmille, joissa ajoitus on ydin.Sinulle tämä synkronointi voi olla strateginen tekijä yhdenmukaisen sekvenssin suorittamisen varmistamisessa.

Tämän IC: n keskeinen ominaisuus on Master Reset, joka mahdollistaa kaikkien bittien välittömän nollaamisen - toiminto, joka on usein käyttöön käynnistyksen aikana tai virheiden korjausvirheiden aikana.Lisäksi kuormitustulo lisää sen hyödyllisyyttä antamalla sinulle asettamisen ennalta määritellyt alkuperäiset määrät, mikä mahdollistaa monenlaisissa digitaalisissa tilanteissa tarvittavan personointitilan.Tällaisesta personoinnista tulee perusta skenaarioissa, joissa laitteet suoritetaan säännöllisesti tai vaativat erityistä käsittelyä keskeytyksien aikana.

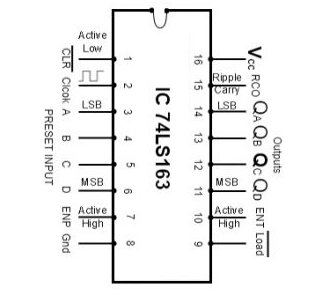

Nastakokoonpano

Pinanumero	Nimeä	Kuvaus
Nasta 1	Clr	Aktiivisen matalan nollaustulon.
Nasta 2	Plk	Kellon tulosignaali.
Nasta 3	A (LSB)	Data -esiasetettu tulo.
Nasta 4	B -	Data -esiasetettu tulo.
Nasta 5	C	Data -esiasetettu tulo.
Nasta 6	D (MSB)	Data -esiasetettu tulo.
Nasta 7	ENP	Aktiivisen korkean tulon merkitty ENP.
Nasta 8	Hölynpöly	Maatappi.
Tappi 9	Ladata	Aktiivisen matalan datakuorman syöttö.
Nasta 10	Astia	Aktiivisen korkean tulon merkitty ENT.
Nasta 11	QD (MSB)	Flip-flop-lähtö.
Nasta 12	QC	Flip-flop-lähtö.
Nasta 13	QB	Flip-flop-lähtö.
Nasta 14	QA (LSB)	Flip-flop-lähtö.
Nasta 15	RCO	Ripple kantaa lähtöä siirtymällä välillä 0 - 1.
Nasta 16	VCC	Tehon syöttötappi.

Piirteet

Ominaisuus	Kuvaus
CLK -taajuus	Toimii CLK -taajuudella 32 MHz.
Vallankäyttö	Virran käyttö on 93 MW.
Vastatyyppi	Toimii 4-bittisenä modulo-16 ylös/alas laskurina.
Esiasetetut tulot	Mukana saatavilla olevia esiasetettuja tuloja.
Ohjelmointi	Ominaisuudet synkroninen ohjelmointi.
Ripple -kanto	Sisäinen aaltolevy on tehokas laskenta.
Kantaa tulosta	Tarjoaa N-bittiselle asteikkoon sopivan kuljetuslehden.
Etenemisaika	Ylpeilee etenemisaika 14 ns.

Ylös-/alaslaskurin rakentaminen IC 74193: n kanssa

Kompleksi 74193 IC, joka on tunnistettu mukautuvista laskentatoiminnoistaan, on arvokas komponentti digitaalisissa järjestelmissä monipuolisten ylös/alaslaskutehtävien mahdollistamiseksi.Piirisuunnitelmassa PIN-16 on kytketty VCC: hen, jotta IC tarjoaa toimintatehoa.Selkeät nastat perustuvat strategisesti, mikä palauttaa laskurin tarvittaessa, mikä auttaa ylläpitämään järjestelmän luotettavuutta ja suorituskykyä.

Binaaritiedot saapuvat IC: hen PINS PA: n, PB: n, PC: n ja PD: n kautta.Vastaaviin binaarilähtöihin pääsee QA: lla, QB: llä, QC: llä ja QD: llä, mikä tarjoaa prosessoituja lukumääriä, jotka ovat enimmäkseen hyödyllisiä tehtäville, kuten ajoituspiirit ja taajuusjakajat, jotka vaativat suurta tarkkuutta.

Laskuhuunta, joko lisääminen tai pieneneminen, ohjataan erikoistuneiden kellotulojen kautta.Tämän ominaisuuden avulla voit säätää dynaamisesti IC: n laskentajärjestystä, mikä parantaa sen joustavuutta eri sovelluksissa.Kun käytät IC: tä käytännöllisissä skenaarioissa, se hallitsee kellon pulssin huolellisesti ja käsitellä meluongelmia väärien määrien välttämiseksi, varmistaen, että piiri toimii luotettavasti.

UP -laskurin ja laskurin vertaileva analyysi

Up tiski	Laskuri
UP -tiskillä on '0' enimmäisrajaan	Down Counter alkaa sen huippearvosta ja laskeutuu '0'
Se laskee tapahtumia nousevassa järjestyksessä	Se laskee tapahtumia laskevassa järjestyksessä

Ylös-/alaslaskurien vahvuudet ja rajoitukset

Vahvuudet

Ylös/alas laskurit tarjoavat erilaisia ​​etuja, etenkin maailmassa integroituminen nopeaan järjestelmään.Heidän suoraviivainen flip-flop-rakenne auttaa vaivatonta liitettävyyttä, mikä johtaa usein kustannustehokkaisiin vaihtoehtoihin digitaalisille laitteille, joissa monimutkaisuuden minimointi on ensisijaista. Kyky laskea molempiin suuntiin - jopa ja alaspäin - on monipuolisuus, mikä osoittaa hyödyllisen sovelluksissa, kuten digitaaliset kellot tai tapahtumalaskurit, joissa kaksisuuntainen laskenta on toivottavaa. Lisäksi niiden toiminnallisuus loistaa testijärjestelmissä, joita käytetään loogisten signaalien vahvistamiseen.Käytännölliset sovellukset arvostavat heidän mutkistamaton suunnittelu, joka varmistaa yksinkertaisemman virheenkorjauksen ja ylläpidon, joka tarjoaa sinulle merkittävän edun, joka keskittyy ongelmanratkaisuun ja optimointitehtäviin.

Rajoitukset

Vahvuuksista huolimatta ylös/alaslaskurit osoittavat erityisiä rajoituksia, etenkin tarkkuuden suhteen kohonneilla taajuuksilla. Kun operatiiviset nopeudet nousevat, ne saattavat kohdata epätarkkuuksia ja asettaa haasteita järjestelmissä, jotka priorisoivat korkean luotettavuuden. Nämä epätarkkuudet ovat usein peräisin riippuvuudesta ulkoiseen kellon synkronointiin, joka voi erityisesti Vaatii täydentävät flip-flop-piirejä.Tällaiset vaatimukset voivat Lisää piirin monimutkaisuutta ja lisää mahdolliset ajoitusviiveet.Lisäksi hallitaan monimutkaisia ​​bittijärjestelmiä, Kaikki laskuriin liittyvät viivästykset voivat pahentaa, vaikuttaa järjestelmän yleiseen suorituskykyyn.Tämän seurauksena voit usein tutkia vaihtoehtoisia ratkaisuja tai lisäkomponentteja näiden vaikutusten lieventämiseksi, perustamalla niiden strategiat parantuneisiin synkronointitekniikoihin.Näiden kompromissien navigointi vaatii järjestelmätarpeiden harkittuja arviointia ja kuinka tällaiset elementit voivat vaikuttaa suorituskykyyn, ohjaamalla sinua usein strategisten suunnittelun parannuksiin, jotka on räätälöity tiettyihin sovellusvaatimuksiin.

Ylös-/alaslaskurien käyttö

Automaattiset kääntävät laskurit

Systeemitekniikan maailmassa, joka vaatii huolellista hallintaa, ylös/alaspäin suuntautuvat laskurit tuovat hyödyllisen ominaisuuden: laskuhuunnan automaattinen säätäminen asetettujen rajojen kohdalla.Tämä sopeutumiskyky tukee virheetöntä siirtymistä eteenpäin ja taaksepäin laskennalle.Tällainen toiminto arvostetaan erityisesti automatisoiduissa ympäristöissä, joissa liikkeen seuranta molempiin suuntiin vaikuttaa perusteellisesti toiminnan tehokkuuteen.Esimerkiksi teollisuusrobotiikka valjastaa tämän ominaisuuden tarkkuuden varmistamiseksi heidän liikkumisrajansa saavuttamisen jälkeen.

Kellonjako

Digitaalisten elektronisten järjestelmien sisällä ylös/alas -laskurit vaikuttavat merkittävästi kellojakojen valmistukseen, jotka moduloivat taitavasti kellosignaalien taajuutta.Tämä modulaatio auttaa rakentamaan ajoitussignaaleja, jotka ovat avain erilaisten komponenttien ajamiseen vaihtelevilla taajuuksilla integroidun järjestelmän sisällä.Tarjoamalla erilaisia ​​nopeuksien kelloja näillä laskureilla on tärkeä rooli monipuolisten prosessien synkronoinnissa, tyydyttäen siten ainutlaatuiset järjestelmän tarpeet.

Pysäköintijärjestelmät

Liikenteessä tukahdutetuissa kaupunkitilassa ylös/alaslaskurit toimittavat dynaamisia ratkaisuja pysäköintihallintajärjestelmien kautta.Nostamalla menetelmällisesti laskenta kunkin ajoneuvon sisäänpääsyn kanssa ja vähentämällä sitä poistumisen jälkeen, nämä laskurit tarjoavat oikea -aikaisia ​​päivityksiä käytettävissä olevista pysäköintipaikoista.Tämä todellinen seurantamekanismi tukee tehokasta pysäköintiinfrastruktuurin käyttöä rikastuttaen kokemustasi.

Taajuusjako

Tehtävissä, joihin liittyy taajuusjako viestintäverkkoihin, ylös/alaspäin suuntautuvat laskurit osoittautuvat poikkeuksellisen edullisiksi niiden alhaisen melun ja vähentyneen virrankulutuksen vuoksi.Nämä laskurit auttavat taajuuksien huolellisessa jakautumisessa ja hallinnassa, mikä mahdollistaa verkon useiden kanavien sijoittamisen.Ympäristöissä, joissa on laaja signaalinkäsittely, tällaisten laskurien käyttö varmistaa minimaaliset häiriöt ja säilyttää viestintäsignaalien eheyden ja laadun.

Asynkroninen dekadaalinen laskenta

Ylös/alas laskurit mahdollistavat asynkronisen dekadaalin laskun, jota käytetään sovelluksiin, joissa toiminnot tapahtuvat globaaleista kelloista riippumatta.Asynkronisissa järjestelmissä nämä laskurit tarjoavat luotettavan lähestymistavan base-10-laskennan saavuttamiseksi, mikä on sopeutumiskyvyn erinomainen tarkkuus menettämättä.Niiden hyödyllisyys loistaa järjestelmissä, jotka toimivat monimuotoisissa olosuhteissa, sopeutuen sujuvasti uhraamatta tarkkuutta.

Johtopäätös

Tämä artikkeli kaivaa ylös/alas laskurin monimutkaisia ​​suunnittelu- ja toiminta -näkökohtia keskittyen 74193 IC: hen.Kaksoislaskentaominaisuuksistaan ​​- sekä nousevista ja laskeutuvista -, sillä on monipuolisia sovelluksia hienostuneista pysäköintijärjestelmistä monimutkaisiin taajuusdivisioonan tehtäviin.Teknologisten maisemien muuttuessa näiden komponenttien syvä ymmärtäminen voi johtaa innovaatioihin ja tehostamaan tehokkuutta.Ylös/alas laskurin hyödyllisyys ulottuu tavanomaisten sovellusten ulkopuolelle, jolloin automatisoituihin järjestelmiin pääsee, joissa tarkkoja laskentamekanismit lisäävät tehokkuutta.Esimerkiksi dynaamisissa liikenteenhallintaratkaisuissa sellaisilla laskureilla on tärkeä rooli integroimalla todelliset tiedot virtauksen optimoimiseksi.Laitteen monipuolisuuden hyödyntäminen mahdollistaa haasteiden eri aloilla räätälöityjen strategioiden kanssa.Teollisuuskohtaisista näkemyksistä näiden laskurien tarkka toteutus voi merkittävästi parantaa järjestelmän suorituskykyä.
