SX1262 -sirumoduulin lopullinen opas

Langattoman viestinnän jatkuvasti kehittyvässä valtakunnassa Semtechin SX1262 syntyy uraauurtavaksi sub-GHz: n langattomaksi lähetin-vastaanottimeksi.Tämä laite avaa uusien horisonttien IoT: n, älykkäiden kaupunkien, maatalouden ja muun, joka on suunniteltu tasapainottamaan vähäistä virrankulutusta pitkän kantaman yhteyden kanssa.SX1262 on taajuusalue, joka kattaa 150-960 MHz, poikkeuksellisen tehon hyötysuhteen ja edistyneiden ominaisuuksien, kuten lämpötilakompensoituneen kideskillaattorin (TCXO), SX1262 on monipuolinen ratkaisu erilaisiin sovelluksiin.Tämä artikkeli kaivaa SX1262: n standout -ominaisuuksia, käytännön käyttötapauksia ja roolia tulevien viestintätekniikoiden muotoilussa.

Luettelo

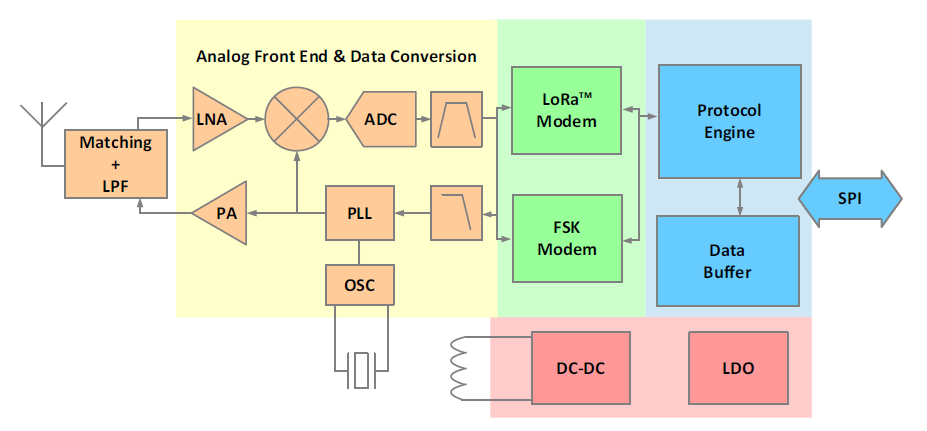

SX1262 -moduulin yleiskatsaus

Se SX1262 Moduuli toimii laajassa taajuusspektrissä 150 - 960 MHz integroimalla komponentit, jotka parantavat sekä sen toiminnallisuutta että tehotehokkuutta.Toimintansa hallitseva on analoginen käyttöliittymä, aktiivinen sekä lähetyksen että vastaanoton suhteen, joka on sujuvasti rajapinnat digitaalisten komponenttien kanssa tukemaan +22 DBM -tehoa.Tätä suurta tehotasoa käytetään luotettavan pitkän kantaman liitettävyyden ylläpitämiseen, lähinnä erilaisissa Internet-sovelluksissa, jotka liikkuvat haastavassa maastossa.

Monipuolisuuden kannalta SX1262: n digitaalinen modeemi tukee erilaisia ​​modulaatiojärjestelmiä, mukaan lukien LORA ja (g) FSK, ja siihen mahtuu kaistanleveydet, jotka vaihtelevat välillä 7,8 - 500 kHz, tiedonsiirron ollessa jopa 300 kb/s.Tämä mahdollistaa joustavan ja tehokkaan tiedonsiirron, joka on räätälöity tiettyihin verkkoolosuhteisiin ja sovelluksiin, kuten älykäs maatalous.Kyky mukauttaa viestinnän strategioita näissä parametreissa varmistaa operatiivisen luotettavuuden ja sopeutumiskyvyn eri skenaarioihin.

Moduulissa on myös vahvat virranhallintastrategiat, jotka sisältävät sekä DC-DC-muuntamisen että LDO-säätelyn laitteen tehokkuuden ja vakauden optimoimiseksi eri ympäristöissä.Tehokas virranhallinta on enimmäkseen aktiivista akkukäyttöisissä laitteissa, pidentäen merkittävästi niiden käyttöiän ja vähentämällä etäasennuksia.Todelliset sovellukset korostavat, että hyvin suoritettu virranhallinta ei vain minimoi toimintakustannukset, vaan myös parantaa järjestelmän yleistä kestävyyttä ja luotettavuutta.

Digitaalinen käyttöliittymä ja hallinta

SPI -käyttöliittymä ja GPIO -hallinta

SX1262 hyödyntää SPI-rajapintaa yhdistettynä monipuoliseen yleiskäyttöiseen I/O (DIO) tarkkaan ohjaukseen.SPI-protokolla on erinomainen helpottamalla nopeaa vaihtoa SX1262: n ja isäntäohjaimen välillä, mikä edistää saumatonta vuoropuhelua.Ainakin yhdestä DIO -linjasta tulee merkitys IRQ: n ja kiireisten signaalien navigoimiseksi, vakavien elementtien väliselle viestinnälle laitteiden välillä.Varattu signaali, samanlainen kuin luotettava liikennejohtaja, vaikuttaa uusien komentolähetysten ajoitukseen isäntälle.Matala tila merkitsee valmiutta edetä, kun taas korkea tila ehdottaa pysäytystä olevan järkevää.Tämä vuorovaikutus rohkaisee nestevaihtoa ja vahvistaa komentojen suorittamisprosessia.

Sisäinen prosessorin ja viestinnän käsittely

SX1262: n sisällä sisäinen prosessori on kapellimestari, joka ohjaa viestinnän ja hallinnan operatiivisia tiloja.Tämä upotettu prosessori hallitsee taitavasti siirtymiä moodien välillä, ohjaten laitetta sulavasti sekä unitilojen että taajuuden säätöjen kautta aktiivisten vaiheiden aikana.Todellisissa skenaarioissa, joissa energiatehokkuus on operatiivisissa vaatimuksissa, nämä muutokset ovat hyvin kohdistettuja perustavoitteita.SPI -käyttöliittymä tarjoaa suoran muistin pääsyn rinnalla laajan valikoiman komentojen myöntämiselle, tietojen käsittelyn ja suorittamisen parantamiseksi.Monimutkaisissa asetuksissa tämä sopeutumiskyky erottuu, mikä parantaa suorituskykyä ja jakaa viisaasti resursseja.

Järjestelmän uudelleenmuodostusominaisuudet

Pin 15, jota kutsutaan nollatappiksi, helpottaa kattavaa "tehtaan uudelleenarviointia" direktiiviesi kautta.Vakiintuneiden kalibrointiohjeiden mukaisesti tämä menettely hävittää systemaattisesti kaikki aiemmat asetukset.

Uudelleenarvioinnin aloittaminen edellyttää matalan tason panoksen asettamista yli 50 μs, tyypillisesti noin 100 μs.Tämä elektroniikan laaja käytäntö auttaa palauttamaan laitteet alkuperäisiin tehdaskokoonpanoihinsa.Kehitysvaiheessa voit keskittyä aikataulun tarkkuuden varmistamiseen tahattomien nollausten välttämiseksi, jotka saattavat häiritä operatiivista virtausta.

Kyky nollata voi olla erityisen hyödyllinen, kun käsitellään monimutkaista järjestelmäkäyttäytymistä.Voit usein huomata, että nollauksen suorittaminen voi nopeasti korjata komplikaatiot, jotka johtuvat odottamattomista ohjelmistojen poikkeavuuksista tai kokoonpanovirheistä.Tämä lähestymistapa on samanlainen kuin eri tieteenaloilla käytetty yhteinen tekniikka - palautuu tuttuun, optimaaliseen tilaan muuttujien metodisesti tunnistamiseksi ja käsittelemiseksi ongelmien ratkaisemiseksi.

SPI -viestinnän yleiskatsaus

SPI-viestintärajapinta ottaa käyttöön synkronisen menetelmän koko dupleksin tiedonsiirtoon, joka tarttuu CPOL = 0: een ja CPHA = 0: een Motorola/Freescale -sovelluksen vakiintuneen terminologian mukaisesti.Tämä protokolla ilmenee vain orjatilan kokoonpanossa, joka palvelee tapahtumia, jotka alkavat osoitetavulla, jonka seuraa tietotavu kirjoitustarkoituksiin.Sitä vastoin tiedonkeruutoimet alkavat osoitetavulla, joka johtaa lukutavuun.Tämän protokollan tyylikkyys tulee peliin, kun NSS -nasta pidetään alhaisena, aloittaen kehyksensiirron.Kun SCK -linja kokee nousevan reunan, järjestelmä näyttelee tarkkaan saapuvia tietoja MOSI: stä, kun taas Miso välittää datansa siroisesti SCK: n putoavan reunan aikana.Kun NSS -nasta on asetettu korkealle, miso siirtyy korkean impedanssin tilaan, irrottaen huolellisesti SPI -väylän orjan.Tämän arkkitehtuurin nojalla on saavutettavissa jopa 16 MHz: n operaatiotaajuus.

SPI: n koko dupleksiominaisuudet antavat datan virtautua molempiin suuntiin samanaikaisesti tarjoamalla korotettua hyötysuhdetta yli puolivälissä olevien vastineiden yli.Tämä tehokkuus paljastaa selkeästi lukemisen ja kirjoittamisen operaatioita, mikä parantaa datan läpäisyä merkittävästi.Teollisuus käyttää SPI -viestintää usein vuorovaikutuksessa anturien kanssa, joissa nopea ja luotettava tietovirta on dynaaminen käsittelytarpeiden tyydyttämiseksi.

Orjaroolissa toiminnassa kehottaa ajoituksen ja synkronoinnin huolellista hallintaa, erityisesti synkronoituna SCK: n nouseviin ja putoamisiin siirtymiin.Voit usein kohdata synkronointihaasteet käytännöllisissä sovelluksissa;Ne kuitenkin ratkaistaan ​​usein käyttämällä puskurointistrategioita ja virheen tarkistamisprotokollia tietojen pyhyyden säilyttämiseksi.Ajoitusparametrien huolellisesti säätäminen voi dramaattisesti vähentää virheiden esiintyvyyttä, mikä edistää sujuvaa ja tasaista viestintää.

Käyttötarkoitukset

Älykkäät mittarit

SX1262 mullistaa energianhallintaratkaisuja tarkentamalla älykkäiden mittaritietojen keräämisen ja viestinnän prosesseja.Valtavan RF -suorituskyvyn avulla se varmistaa luotettavien yhteyksien luomisen sähkön, kaasun ja veden kulutuksen tehokkaaseen seurantaan.Energianjakauma -analyysit paljastavat operatiivisten kustannusten huomattavan laskun mittarin lukemisen automaatioon ja etäominaisuuksiin, jotka puolestaan ​​edistävät taloudellisesti tehokasta hyödyllisyyden hallintaa.

Logistiikka

Yhdistämällä SX1262 logistiikkaan toimitusketjun toimintojen toiminnallisuus paranee huomattavasti.Sen laajennettu viestintäalue helpottaa omaisuuden seurantaa ja varaston valvontaa tarjoamalla tarkkoja sijaintitietoja ja tilapäivityksiä.Voit havaita, että tällaisten ketterien RF -ratkaisujen käyttäminen vähentää toimituskestoa ja nostaa toimitusketjun läpinäkyvyyttä, samalla kun se myöntää välittömän pääsyn lähetystietoihin.

Rakennusautomaatio

SX1262: n käyttö rakennusautomaatiojärjestelmissä lisää valaistuksen, LVI: n ja turvaominaisuuksien hallintaa.Sen minimaalinen virrankulutus on hyödyllinen pitkittyneille toimille, lähinnä akkujen mukaisissa anturissa ja toimilaitteissa nykyaikaisissa älykkäissä rakennuksissa.Voit usein kommentoida sitä, kuinka edistyneet seuranta- ja valvontajärjestelmät edistävät huomattavia kehitystä energiatehokkuudessa ja matkustajien mukavuudessa.

Maatalousanturit

SX1262: n vaikuttavat tunkeutumiskyvyt tekevät siitä ihanteellisesti soveltuvan maatalouden pyrkimyksiin, joissa se tukee langattomien anturiverkkojen kehitystä maaperän olosuhteiden, sadon terveyden ja ympäristöparametrien tarkkailemiseksi.Tarkkuuden maatalouskokemuksen merkittäviä etuja data -analytiikan kautta, mikä mahdollistaa parantuneen resurssien jakautumisen ja parannetut sato saadut saannot oikea -aikaisilla toimenpiteillä.

Älykkäät kaupungit

SX1262 on avain älykästä kaupungin infrastruktuurin tukemisessa edistämällä erilaisten Internet -komponenttien saumattomia integraatioita.Tämä tekniikka auttaa resurssien, kuten vedenjakelun ja jätehuollon, tehokasta hallintaa, mikä lisää kaupunkien kestävyyttä.Voit myöntää, että kyky kerätä ja reagoida siihen dynaamiseen tietoon rikastuttaa kaupunkien elintasoa ja optimoi kaupunkitoiminnot.

Vähittäiskaupan anturit

Vähittäiskaupan sisällä SX1262 on perusta varastonhallinnassa, kontaktiton maksujen käsittely ja hyllyn seuranta.Sen sovellus johtaa tietoon tietoihin päätöksentekoprosesseihin, mikä parantaa asiakaskokemusta.Voit hyödyntää tätä tekniikkaa ilmoittaaksesi sileämmistä operatiivisista prosesseista ja lisääntyneestä myynnistä strategisen osakekannan sijoittamisen ja oikea -aikaisen saatavuuden arviointien ansiosta.

Omaisuuden seuranta

Omaisuuserien suojaus ja valvonta virtaviivaistetaan SX1262: n laajoilla kattavuusominaisuuksilla, mikä mahdollistaa tarkan, arvokkaiden esineiden todellisen seurannan suurilla alueilla.Voit usein korostaa menetys- ja varkausasteiden merkittäviä vähentymisiä, jotka ovat mahdollisia jatkuvan seurannan ja parannetuilla vastuuvelvollisuusmittauksilla, joita tämä tekniikka helpottaa.

Katuvalaistus

SX1262: n integrointi katuvalaistusjärjestelmiin mahdollistaa älykkään hallinnan ja hallinnan, maksimoimalla energiansäästöt mukautuvien himmennysten ja oikea -aikojen huoltohälytysten avulla.Voit korostaa vähentynyttä energiankulutusta ja pidennettyä infrastruktuurin pitkäikäisyyttä, jota ohjaavat hienostuneet valaistustekniikat, jotka saavat tiedonsiirtoja.

Pysäköintianturit

SX1262 tukee älykkäitä pysäköintiratkaisuja toimittamalla todellisia tietoja pysäköintitilan saatavuudesta, mikä parantaa liikennevirtaa ja vähentää päästöjä ajoneuvoista, jotka joutokäynnivät pysäköintipaikan etsimiseksi.Kaupungin virkamiehet tunnustavat, että parannettu pysäköintihallinta parantaa huomattavasti kaupunkiliikennekokemusta sinulle.

Ympäristön seuranta

SX1262: lla varustetut ympäristöanturit tarjoavat jatkuvaa tietoa ilmanlaadusta, vesitasoista ja meteorologisista olosuhteista.Tämä synergistinen integraatio tukee päätöksentekoa ympäristövaarojen lieventämiseksi.Voit painostaa ennakoivien toimenpiteiden merkitystä jatkuvan seurannan avulla, mikä suojaa kansanterveyttä ja varmistaa määräysten noudattamisen.

Terveydenhuolto

SX1262: n luotettava ja pitkän matkan viestintä on dynaamista potilaan etävalvontaan, hätätilanteisiin ja terveydenhuollon logistisiin operaatioihin.Voit vahvistaa, että etävalvontatekniikan kehitys parantaa potilaan tuloksia ja edistää resurssien tehokasta jakamista terveydenhuollon laitoksissa.

Turvatunnistimet

Turvallisuussovelluksissa SX1262 tukee joukkoa langattomia antureita, jotka on suunniteltu tunnistamaan vaarat ja hälytysjärjestelmät heti.Turvallisuushenkilöstö tunnustaa työpaikkaturvallisuuden ja nopean reagointiominaisuuksien parannukset, jotka johtuvat automatisoidusta valvonta- ja nopeasta ilmoitusjärjestelmästä.

Kauko -ohjaimet

SX1262 parantaa kaukosäädintäjärjestelmiä, mikä parantaa sekä käytettävyyttä että mukavuutta monissa kulutuselektroniikassa ja teollisuuslaitteissa.Voit huomata, että erinomaiset kokemukset ja laitteiden vuorovaikutukset ovat suoria seurauksia luotettavien RF -ratkaisujen, kuten SX1262: n, hyödyntämisestä, mikä edistää positiivisesti asiakastyytyväisyyttä ja toiminnan tehokkuutta.

Sovelluspiirisuunnittelu
