Kattava vertailu: LM324 vs LM358 Operatiiviset vahvistimet

Tutustu operatiivisten vahvistimien kompleksiin, jossa pienillä yksityiskohdilla voi olla suuri vaikutus.Tämä artikkeli perustuu kahden laajalti käytetyn op-vahvistimen: LM324: n ja LM358: n pakottavaan vertailuun.Opi, kuinka materiaalien ja valmistustekniikoiden pienet vaihtelut voivat vaikuttaa dramaattisesti niiden suorituskykyyn elektronisissa piireissä.Tutkimme kunkin vahvistimen erityisiä piirteitä, sovelluksia ja suunnitteluvaikutuksia korostamalla, kuinka näillä eroilla on rooli piirisuunnittelussa.

Luettelo

Mikä on LM324?

Se LM324 on integroitu piiri, jossa on neljä operatiivista vahvistinta yhdessä paketissa, mikä tarjoaa erilaisia ​​mahdollisuuksia.Tämä Quad OP-AMP toimii sujuvasti yhdellä virtalähteellä ja siihen mahtuu syöttöjännitteen differentiaalituloja.LM324: n huomattava ominaisuus on sen alhainen tulo -siirtymäjännite, noin 2MV, mikä mahdollistaa parantuneen tarkkuuden herkissä tehtävissä.Se ylläpitää luotettavaa suorituskykyä lämpötila -alueella 0 ° C - 70 ° C, mikä korostaa sen kestävyyttä maksimaalisen liitoksen lämpötilan ollessa 150 ° C.Tällaiset ominaisuudet takaavat sopeutumiskyvyn ja johdonmukaisen tulosteen eri ympäristöissä.LM324 ja vastaavat op-vahvistimet ovat monipuolisia komponentteja, jotka kykenevät suorittamaan matemaattisia operaatioita, kuten lisäys, vähennys, integrointi ja erilaistuminen.Niiden sopeutumiskyky löytää sovelluksia lukuisista elektronisista verkkotunnuksista.

Mikä on LM358?

Se LM358 erottaa itsensä kaksoisoperaatiovahvistimena, joka käsittää kaksi op-ampumia yhdessä kotelossa.Se on erinomainen yksittäisissä skenaarioissa, jotka toimivat tehokkaasti 3,0 V: stä 32 V: iin.LM358 on suunniteltu alhaisella lepotilassa olevalla virran vaatimuksella, joten se on ihanteellinen akkukäyttöisille laitteille, joissa tarvitaan energiaa.Sen tulojännitealue voi ulottua negatiiviseen syöttöön vähentäen ylimääräisten esijännityskomponenttien välttämättömyyttä.Lähtöjännite lähestyy alhaisempaa syöttötasoa, joten se sopii sovelluksiin, jotka tarvitsevat matalan jännitteen suorituskykyä.Käytössä LM358 esiintyy usein akkukäyttöisissä sovelluksissa sen rajoitetun virrankulutuksen vuoksi.Tällaiset harkittujen käyttöönoton korostavat OP-AMP: n kykyä harmonisoida tehokkuutta suorituskyvyn kanssa.

Tekniset tiedot: LM324 vs LM358

Eritelmä	LM324	LM358
Toimitusjännite	32 V	32 V
Virran hajoaminen	1130MW (DIP)	830MW (DIP)
Tulonsiirtojännite	5MV	5MV
Tuloksen siirtymäjännitteen siirtyminen	30µV/° C (enintään)	20µV/° C (enintään)

Ominaisuudet: LM324 vs LM358

LM324 -ominaisuudet

• Matala syöttövirta: 700 μA (yhdenmukainen jännitteiden välillä).

• Matala syöttöpoikkeama Virta: 45 NA (lämpötilakompensoitu).

• Matala tulon siirtymäjännite: 2 mV.

• Matala siirtymävirta: 5 NA.

• Syöttömatkamuoto sisältää maan.

• Eroainejännite vastaa syöttöjännitettä.

• Lähtöjännitteen kääntö: 0 V - (V - 1,5 V).

• Sisäisesti kompensoitu stabiilisuuden suhteen yhtenäisyyden vahvistuksessa.

• Korkea tasavirtajännitevahvistus: 100 dB.

• Leveä yhtenäisyysvahvistuksen kaistanleveys: 1 MHz (lämpötilaa kompensoitu).

• Joustava virtalähde:

Yksi: 3 V - 32 V

Dual: ± 1,5 V - ± 16 V

LM358 -ominaisuudet

• Yhteisen tilan alue sisältää negatiivisen tarjonnan

• Toimii yhden tai kaksinkertaisen virtalähteen kanssa

• Toimii 3,0 V - 32 V: n yksittäinen syöttö

• Matala syöttöpoikkeamavirrat

• Sisäänrakennettu sisäinen korvaus paremman suorituskyvyn saavuttamiseksi

• ESD -kiinnittimet tuloihin kestävyyden vuoksi

• "NCV" -mallit ovat autoluokan (AEC-Q100 ja PPAP-yhteensopiva)

• Ympäristöystävällinen: lyijytön, halogeeniton ja ROHS yhteensopiva

• Suojaa lähtöjä oikosulkuilta

• Todellinen differentiaalitulovaihe tarkkuuden kannalta

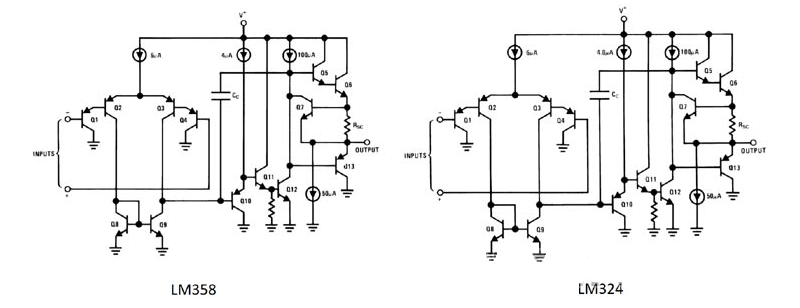

Sisäpiiri: LM324 vs LM358

Absoluuttiset enimmäisarviot: LM324 vs. LM358

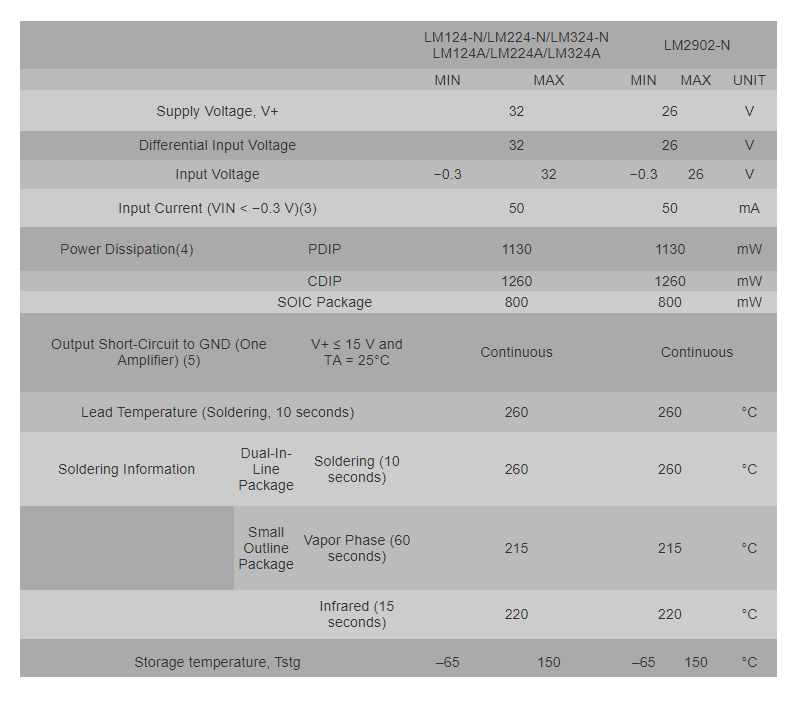

LM324 Absoluuttiset enimmäisluokitukset

LM358 Absoluuttiset enimmäisluokitukset

Sähköiset ominaisuudet: LM324 vs. LM358

LM324 Sähköiset ominaisuudet

LM358 Sähköiset ominaisuudet

Sovellukset: LM324 vs LM358

LM324 -sovellukset

Anturivahvistimet: Muuntaa energian erilaiset muodot elektronisiksi signaaleiksi parantaen mittaustarkkuutta.

Suodatinpiirit: Valitsee tietyt taajuudet signaalin laadun parantamiseksi ja melun vähentämiseksi.

Jännitteen seuraajat: Ylläpitää tasaista jännitetasoa varmistaen piirin vakauden.

DC -vahvistuslohkot: Tarjoaa johdonmukaisen signaalin monistuksen, joka on hyödyllinen stabiloinnissa muuttuvien syöttöjännitteiden kanssa.

Kesäpiirit: Yhdistä useita syöttösignaaleja, jotka auttavat digitaaliseen analogiseen muuntamiseen.

Silmukkahallintavertailut: Vertaa signaaleja tasapainoisten palautejärjestelmien referenssitasojen suhteen.

LM358 -sovellukset

Yleinen signaalin monistus: Prosessoi erilaisia ​​signaaleja analogisissa järjestelmissä.

Oskilloskoopit: Parantaa signaalinkäsittelyä tarkan aaltomuodon luomiseksi ja analysoimiseksi.

Aktiiviset suodattimet: Parantaa sekä AC- että DC -signaalien suodattamistarkkuutta.

4-20-MA Nykyiset silmukkajärjestelmät: Paras teollisuusautomaatio luotettavan pitkän matkan signaalinsiirtoon.

Monipuoliset virtavaihtoehdot: Toimii yksittäisillä tai jaetuilla virtalähteillä, jotka sopivat erilaisiin sovellusvaatimuksiin.

Johtopäätös

LM324- ja LM358 -operatiiviset vahvistimet tarjoavat erottuvia piirteitä, jotka sopivat moniin elektronisiin sovelluksiin.Jokaisella vahvistimella on ainutlaatuisia eritelmiä, jotka vaikuttavat niiden suorituskykyyn ja soveltuvuuteen eri piiritarpeisiin.Tarvitsetko useita op-vahvistimia yhdessä pakkauksessa tai alhaisen virrankulutuksen akkukäyttöisille laitteille, valinta LM324: n ja LM358: n välillä riippuu piirisi erityistarpeista.Niiden erojen ymmärtäminen tehokkaiden ja tehokkaiden elektronisten järjestelmien suunnitteluun.
