Miksi laitteet käyttävät verkkolaitteita

Käytät verkkolaitteita päivittäin, olipa kyseessä sitten puhelimen lataaminen tai kannettavan tietokoneen virta, mutta niiden toiminnan ymmärtäminen voi vaikuttaa paljon.Kun tiedät, kuinka jännite-, virta- ja teholuokitukset vastaavat laitettasi, voit välttää vaurioita ja pitää kaiken toiminnassa.Huomaat myös, kuinka liitintyypit ja napaisuus vaikuttavat yhteensopivuuteen.Näistä perusteista selkeän käsityksen ansiosta verkkolaitteen valinnasta ja käytöstä tulee paljon helpompaa ja luotettavampaa jokapäiväisissä tilanteissa.

Katalogi

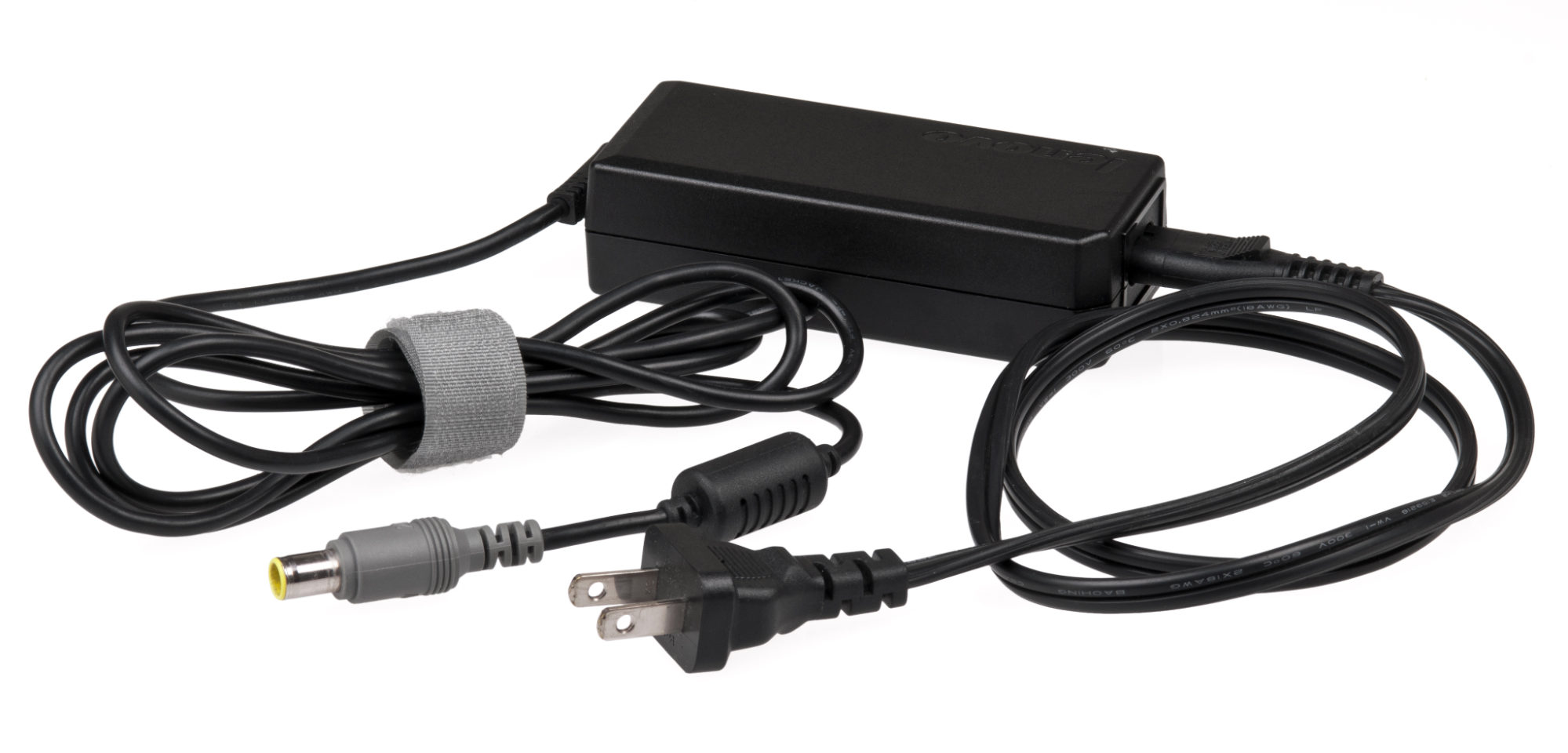

Kuva 1. Verkkolaite

Mikä on AC-sovitin

Verkkolaite on virtalähde, joka muuntaa pistorasiasta tulevan sähkön elektronisille laitteille sopivaan muotoon.Seinäpistorasiat tarjoavat vaihtovirtaa (AC), jossa virtauksen suunta muuttuu jatkuvasti, kun taas useimmat elektroniset laitteet toimivat tasavirralla (DC), jossa virtaus pysyy tasaisena yhteen suuntaan.Sovitin suorittaa tämän muunnoksen, jotta laite saa vakaata ja käyttökelpoista virtaa.

Se säätelee myös jännite- ja virtatasoja liitetyn laitteen vaatimusten mukaisesti.Jokainen laite on suunniteltu toimimaan tietyissä sähkörajoissa, ja jos syötetty teho jää näiden rajojen ulkopuolelle, suorituskyky voi muuttua epävakaaksi tai laite voi vaurioitua.Oikean tehon ylläpitäminen varmistaa luotettavan toiminnan.

Monet nykyaikaiset laitteet käyttävät ulkoisia verkkolaitteita sisäänrakennettujen virtalähteiden sijaan, mikä mahdollistaa kompaktimman ja kevyemmän rakenteen pitäen samalla virranmuunnoksen erillään päälaitteesta.Tämä asetus auttaa myös hallitsemaan lämpöä tehokkaammin, koska muuntamisen aikana syntyvä lämpö jää laitteen kotelon ulkopuolelle.

Myös ulkoiset sovittimet helpottavat vaihtoa, koska viallinen yksikkö voidaan vaihtaa ilman, että se vaikuttaa itse laitteeseen.Tämä yksinkertaistaa huoltoa ja vähentää monimutkaisempien korjausten tarvetta.

Miten verkkolaite toimii

Kuva 2. Verkkolaitteen sisäiset osat

Vaihtovirtasovitin muuntaa pistorasiasta tulevan sähkövirran vakaaseen muotoon, joka sopii elektronisille laitteille sisäisten prosessien avulla.Toiminta alkaa, kun vaihtovirta (AC) tulee sovittimeen tuloliittimen kautta, joka on kytketty vakiovirtakaapeliin ja pistorasiaan.

Adapterin sisällä vaihtovirtalähde ohjataan tasasuuntausvaiheeseen, jossa se muunnetaan tasavirraksi muuttaen vaihtoaaltomuodon yksisuuntaiseksi virtaukseksi.Tuloksena oleva signaali sisältää edelleen heilahteluja, joten se jatkuu suodatusvaiheen läpi, joka tasoittaa lähtöä ja vähentää vaihteluita.

Seuraavassa vaiheessa käsitellään jännitteen säätöä, joka ylläpitää tasaista lähtötasoa, joka pysyy vaaditulla alueella.Tämä varmistaa vakaat sähköolosuhteet myös tulon muuttuessa.Monissa malleissa käytetään ohjattuja kytkentämenetelmiä tehokkaan säätelyn tukemiseksi ja rakenteen pitämiseksi kompaktina.

Muut sisäiset komponentit tukevat tasaista virtaa ja auttavat vähentämään häiriöitä käytön aikana, mikä edistää luotettavaa virransyöttöä.

Prosessi päättyy säädetyn tasavirran (DC-lähtö) toimittamiseen lähtökaapelin ja liittimen kautta, joka sopii tiukasti laitteen virtaporttiin ja tarjoaa virran vakaassa ja käyttökelpoisessa muodossa.

AC-sovittimien tyypit

Lineaariset AC-adapterit

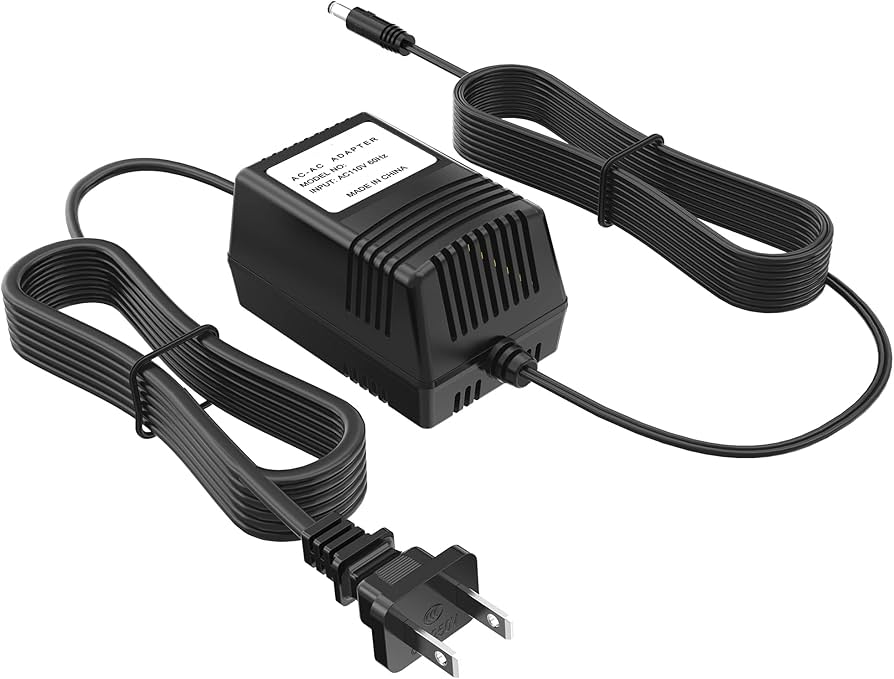

Kuva 3. Lineaarinen verkkolaite

Lineaariset AC-adapterit käyttävät yksinkertaista rakennetta sähkön muuntamiseen, mikä johtaa suurempaan ja raskaampaan rakenteeseen.Niiden toiminta perustuu peruskomponentteihin, jotka vähentävät sisään tulevaa jännitettä ja muuntavat sen tasaiseksi tasavirraksi säilyttäen vakaan ulostulon minimaalisella vaihtelulla.

Ne tuottavat vähän sähköistä kohinaa, mikä mahdollistaa puhtaan ja tasaisen virransyötön, mutta ovat yleensä vähemmän tehokkaita ja tuottavat enemmän lämpöä muuntamisen aikana tapahtuvan energiahäviön vuoksi.

Näitä sovittimia käytetään yleisesti vanhemmissa elektronisissa laitteissa, äänilaitteissa ja sovelluksissa, jotka vaativat vakaata ja hiljaista virtaa.

Vaihtovirtasovittimen vaihto

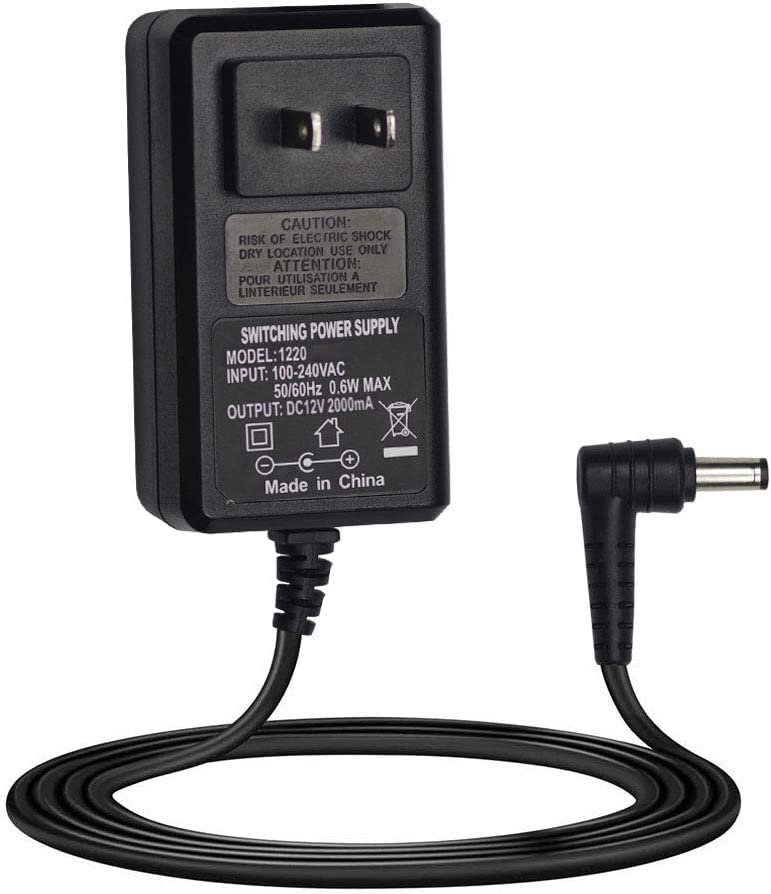

Kuva 4. Verkkolaitteen vaihtaminen

Vaihtovirtasovittimet käyttävät kehittyneitä piirimalleja sähkön muuntamiseksi tehokkaammin, mikä mahdollistaa pienemmän ja kevyemmän muodon.Niiden toiminta käsittää sähköisten signaalien nopean kytkemisen jännitteen ja virran ohjaamiseksi ja säätämiseksi, mikä mahdollistaa tarkan tehon muuntamisen kompaktissa rakenteessa.

Tämä menetelmä johtaa parempaan hyötysuhteeseen ja pienempään lämmöntuotantoon verrattuna perinteisiin malleihin, koska konversioprosessissa menetetään vähemmän energiaa.Parannettu tehokkuus tukee myös vakaata suorituskykyä monissa käyttöolosuhteissa.

Vaihtovirtasovittimia käytetään laajalti kannettavissa tietokoneissa, puhelinlatureissa ja useimmissa nykyaikaisissa elektronisissa laitteissa, joissa kompakti koko ja tehokas virransyöttö ovat tärkeitä.

Verkkolaitteen jännitteen, virran ja tehon arvot

Sovellus	Jännite (V)	Nykyinen (A)	Teho (W)
Puhelimen laturi	5V	2A	10W
Reitittimen sovitin	12V	1A	12W
Kannettavan tietokoneen sovitin	19V	3,42A	65W
Suuritehoinen sovitin	20V	5A	100W

Verkkolaitteen napaisuus ja liitintyypit

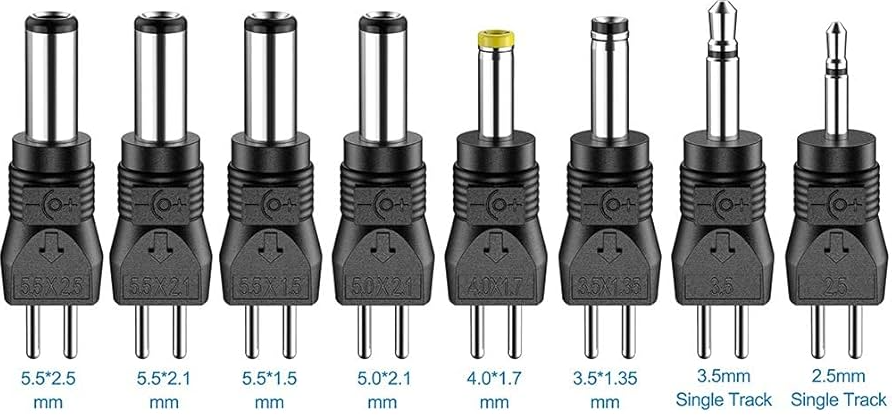

Kuva 5. Verkkolaitteen liitintyypit

Napaisuus viittaa sähkövirran suuntaan liittimessä, ja sen on vastattava laitteen oikean toiminnan vaatimuksia.Useimmat AC-adapterit käyttävät keskipositiivista napaisuutta, jossa sisempi nastassa on positiivinen jännite ja ulkoholkki on negatiivinen.Sitä vastoin keskustan negatiivinen napaisuus kääntää tämän järjestelyn.Väärän napaisuuden käyttäminen voi estää laitteen toiminnan ja aiheuttaa vaurioita, joten on tärkeää varmistaa oikea kokoonpano ennen käyttöä.

AC-adapterit käyttävät myös erityyppisiä ja -kokoisia liittimiä, joiden on vastattava tarkasti laitteen tuloa.Yleisiä liittimiä ovat pistokkeet, joiden halkaisija vaihtelee, kuten 5,5 × 2,1 mm, 5,5 × 2,5 mm, ja pienempiä muotoja, kuten 3,5 mm tai 2,5 mm.Jokainen koko on suunniteltu tietylle istuvuudelle, ja pienetkin erot voivat vaikuttaa liitäntään.

Oikea istuvuus varmistaa vakaan kosketuksen sovittimen ja laitteen välillä.Jos liitin on liian löysällä, virransyöttö voi muuttua epäjohdonmukaiseksi.Jos se on liian tiukka tai väärän kokoinen, se ei välttämättä liity kunnolla tai se voi vahingoittaa porttia.Sekä napaisuuden että liittimen koon sovittaminen on välttämätöntä turvallisen ja luotettavan toiminnan kannalta.

Verkkolaitteen turvallisuusvinkkejä

• Säännöllinen tarkastus auttaa tunnistamaan mahdolliset ongelmat varhaisessa vaiheessa.Fyysisten vaurioiden merkit, kuten kuluneet kaapelit, löysät liittimet tai halkeamat kotelossa, osoittavat, että sovitin ei ehkä enää toimi turvallisesti ja se on vaihdettava.

• Myös oikea ilmanvaihto on osansa turvallisessa käytössä.Sovittimen pitäminen avoimessa tilassa ja ahtaiden tai peitettyjen alueiden välttäminen mahdollistaa lämmön haihtumisen tehokkaammin.

Johtopäätös

Verkkolaitteen toiminnan ymmärtäminen auttaa sinua käyttämään laitteitasi turvallisemmin ja tehokkaammin.Olet nähnyt, kuinka se muuntaa tehoa, mitkä tekniset tiedot ovat tärkeitä ja kuinka erilaisia ​​tyyppejä käytetään jokapäiväisessä elektroniikassa.Jännitteen, virran ja liittimen sopivuuden kiinnittäminen auttaa välttämään yleisiä ongelmia ja pitämään laitteesi toiminnassa oikein.Oikean sovittimen valinta on helpompaa, kun tiedät, mitä tarkistaa.Näiden perusasioiden avulla voit käsitellä verkkolaitteita varmemmin ja vähentää vaurioiden riskiä säännöllisen käytön aikana.
