Reaktiivisen tehon ymmärtäminen: miten se toimii ja miksi sillä on merkitystä

Loisteho on keskeinen osa vaihtovirtasähköjärjestelmiä, koska se tukee sähkö- ja magneettikenttiä, joita monet laitteet tarvitsevat toimiakseen.Tässä artikkelissa kerrotaan, mikä loisteho on, miten se toimii vaihtovirtapiireissä ja kuinka se lasketaan jännitteen, virran ja tehokertoimen avulla.Se myös tutkii, kuinka loisteho käyttäytyy resistiivisissä, induktiivisissa, kapasitiivisissa ja epälineaarisissa kuormissa.Lisäksi se kattaa oikean loistehon hallinnan edut, sen käytännön sovellukset ja roolin nykyaikaisissa sähköjärjestelmissä.

Katalogi

Kuva 1. Loistehokolmio

Mikä on loisteho?

Loisteho on vaihtovirtajärjestelmän sähkötehon osa, joka ei tee hyödyllistä työtä, mutta on välttämätön sähkö- ja magneettikenttien ylläpitämiseksi.Se on olemassa, koska jännite ja virta eivät ole täysin kohdakkain ajassa, mikä luo vaihe-eron niiden välille.Tämä vaihesiirto saa energiaa liikkumaan edestakaisin lähteen ja reaktiivisten komponenttien välillä sen sijaan, että se kuluisi kokonaan.Loisteho on tärkeä laitteiden, kuten moottoreiden, muuntajien ja induktiivisten laitteiden, käytössä sähköjärjestelmissä.Sillä on keskeinen rooli jännitetason ylläpitämisessä ja järjestelmän vakaan toiminnan varmistamisessa.Ilman loistehoa monet vaihtovirtasähköjärjestelmät eivät toimisi kunnolla tai tehokkaasti.

Kuinka loisteho toimii AC-piireissä?

Kuva 2. Loisteho AC-aaltomuodoissa ja -piireissä

Vaihtovirtapiireissä loisteho syntyy, kun jännite ja virta eivät saavuta huippujaan samanaikaisesti.Tämä vaihe-ero luo tilanteen, jossa energiaa varastoidaan tilapäisesti ja palautetaan sitten virtalähteeseen jatkuvan käytön sijaan.Kun vaihtovirta muuttaa suuntaa, energia siirtyy piirin sähkö- tai magneettikenttiin ja niistä ulos.Tämä jatkuva vaihto johtaa pikemminkin sykliseen energiavirtaan kuin yksisuuntaiseen siirtoon.

Jännitteen ja virran välinen siirtosuhde voidaan havaita niiden aaltomuotojen kautta, joissa toinen aaltomuoto johtaa tai jäljessä toista.Tämä ajoitusero tuottaa loistehoa järjestelmään.Vaikka tämä energia ei tee hyödyllistä työtä, sitä tarvitaan silti monien sähkölaitteiden toiminnan tukemiseen.Tämän vaihesiirron läsnäolo vaikuttaa suoraan siihen, miten teho virtaa piirissä.

Loisteholaskenta

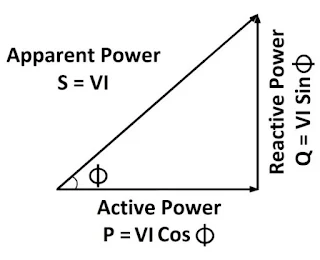

Kuva 3. Potenssikolmio ja yhtälöt

Tunnista ensin annetut arvot.Aloita listaamalla, mitä tiedät jo:

• Jännite (V) = 230 V

• Virta (I) = 10 A

• Tehokerroin (cos φ) = 0,8 (viivästynyt)

Nämä arvot määrittelevät piirin toimintatilan.

Laske seuraavaksi näennäisteho (S).Näennäinen teho edustaa lähteen toimittamaa kokonaistehoa.

• S = V × I = 230 × 10 = 2300 VA

Tämä on täysi tehontarve ennen hyödyllisten ja ei-hyödyllisten komponenttien erottamista.

Laske sitten aktiivinen teho (P).Aktiivinen teho on se osa, joka todella tekee hyödyllistä työtä.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

Tämä kertoo, kuinka paljon tehoa kuorma käyttää tehokkaasti.

Lopuksi laske loisteho (Q).Loisteho tulee vaihe-erosta ja se löytyy sin φ:n avulla.

• sin φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

Tämä edustaa tehoa, joka kiertää lähteen ja kuorman välillä.Lopulliset tulokset osoittavat, että näennäisteho (S) on 2300 VA, pätöteho (P) on 1840 W ja loisteho (Q) on 1380 VAR.Nämä arvot havainnollistavat, kuinka syötetty kokonaisteho jakautuu työtä suorittavaan hyötytehoon ja järjestelmää tukevaan loistehoon.Tämä selkeä erittely helpottaa vaihtovirtasähköjärjestelmien tehovirran ymmärtämistä, analysointia ja hallintaa.

Kuinka loisteho on vuorovaikutuksessa eri kuormitustyyppien kanssa?

Resistiiviset (ohmiset) kuormat

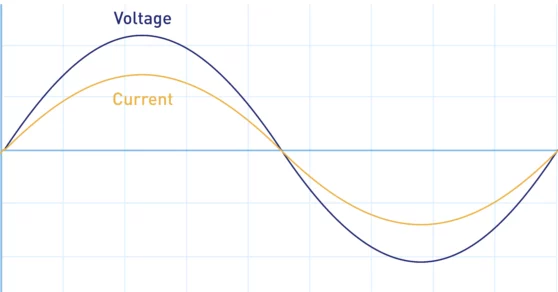

Kuva 4. Jännite ja virta vaiheessa

Resistiiviset kuormat ovat sähkökomponentteja, jotka kuluttavat energiaa suoraan varastoimatta sitä sähkö- tai magneettikenttään.Näissä kuormissa jännite ja virta nousevat ja laskevat samanaikaisesti, eli niiden välillä ei ole vaihe-eroa.Koska molemmat aaltomuodot ovat täysin kohdakkain, kaikki syötetty teho muunnetaan hyödylliseksi työksi, kuten lämmöksi tai valoksi.Tämä kohdistus voidaan nähdä päällekkäisissä aaltomuodoissa, joissa huiput ja nollan ylitykset täsmäävät tarkasti.Tämän seurauksena energiaa ei virtaa takaisin lähteeseen syklin aikana.Tämä ehto tarkoittaa, että loisteho on olennaisesti nolla puhtaasti resistiivisissä piireissä.Yleisiä esimerkkejä ovat lämmittimet ja hehkulamput, joissa energia hyödynnetään täysin.

Induktiiviset kuormat

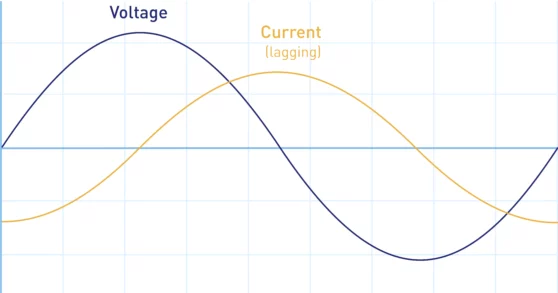

Kuva 5. Virran viivejännite

Induktiiviset kuormat ovat laitteita, jotka varastoivat energiaa magneettikenttiin, kun virta kulkee niiden läpi.Näissä kuormissa virran aaltomuoto on jäljessä jänniteaaltomuodosta johtuen magneettisen energian varastoinnin luonteesta.Tämä viive luo vaihe-eron, jossa energiaa pidetään tilapäisesti ja palautetaan sitten lähteeseen.Jännitteen ja virran huippujen välinen erotus kuvaa tätä viivettä.Tämän vaihesiirron ansiosta loistehoa tuotetaan ja se virtaa järjestelmän sisällä.Tämän tyyppistä loistehoa pidetään positiivisena ja se on yleinen laitteissa, kuten moottoreissa ja muuntajissa.Induktiivisia kuormia käytetään laajalti teollisuudessa ja sähkönjakelujärjestelmissä.

Kapasitiiviset kuormat

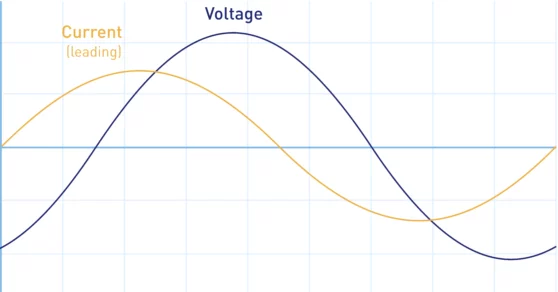

Kuva 6. Virtajohtojännite

Kapasitiiviset kuormat ovat sähkökomponentteja, jotka varastoivat energiaa johtavien levyjen välisiin sähkökenttiin.Näissä kuormissa virran aaltomuoto johtaa jännitteen aaltomuotoa, mikä tarkoittaa, että se saavuttaa huippunsa ennen kuin jännite saavuttaa.Tämä johtava suhde luo vaihe-eron, joka on päinvastainen kuin induktiiviset kuormat.Aaltomuotokuvio näyttää virran etenevän jännitettä edellä kunkin jakson aikana.Kun energiaa varastoituu ja vapautuu sähkökentässä, loisteho virtaa järjestelmässä.Tämän tyyppistä loistehoa pidetään negatiivisena.Kapasitiivisia kuormia käytetään yleisesti tehokertoimen korjaus- ja jännitteensäätösovelluksissa.

Epälineaariset (harmoniset) kuormat

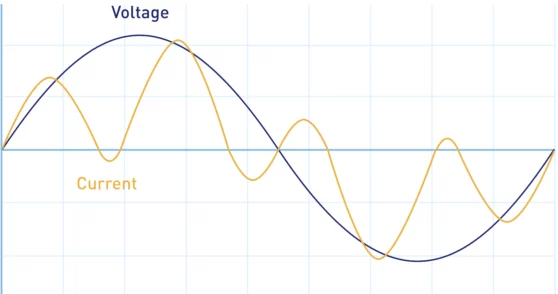

Kuva 7. Vääristyneen virran aaltomuoto

Epälineaariset kuormat ovat laitteita, jotka ottavat virtaa ei-sinimuotoisella tavalla, vaikka ne syötetään sinimuotoisella jännitteellä.Nämä kuormat aiheuttavat vääristymiä virran aaltomuodossa, luoden harmonisia komponentteja useilla taajuuksilla.Tasaisten aaltomuotojen sijaan virta näyttää epäsäännölliseltä ja epätasaiselta jännitteeseen verrattuna.Tämä vääristymä vaikuttaa siihen, miten loisteho käyttäytyy järjestelmässä lisäämällä monimutkaisuutta yksinkertaisten vaihesiirtojen lisäksi.Yliaaltojen ja syötön välinen vuorovaikutus voi johtaa ylimääräisiin reaktiivisiin vaikutuksiin.Nämä kuormat ovat yleisiä nykyaikaisessa elektroniikassa, kuten tietokoneissa, LED-ajureissa ja hakkuriteholähteissä.Niiden vaikutusten hallitseminen on tärkeää sähkön laadun ylläpitämisen kannalta.

Oikean loistehon hallinnan edut

• Parantaa yleistä energiatehokkuutta

• Säilyttää tasaiset jännitetasot

• Vähentää voimansiirtohäviöitä

• Pidentää laitteiden käyttöikää

• Estää järjestelmän ylikuormitusolosuhteet

• Tukee luotettavaa verkkotoimintaa

Loistehon sovellukset

1. Voimansiirtoverkot

Loisteho on tärkeä pitkän matkan siirtolinjoissa jännitteen vakauden ylläpitämiseksi.Se auttaa estämään jännitteen putoamisen pitkillä etäisyyksillä.Kunnat käyttävät kompensointilaitteita loistehovirran säätelyyn.Tämä varmistaa tehokkaan ja luotettavan sähkön toimituksen.

2. Teolliset valmistusjärjestelmät

Tehtaat käyttävät loistehoa moottoreiden ja raskaiden koneiden käytössä.Oikea hallinta estää tehottomuuden suurissa sähkökuormituksessa.Se auttaa ylläpitämään vakaan jännitteen suuren kysynnän aikana.Tämä parantaa tuotannon luotettavuutta ja laitteiden suorituskykyä.

3. Uusiutuvat energiajärjestelmät

Aurinko- ja tuulijärjestelmät vaativat loistehon säädön verkkoon liittämistä varten.Se auttaa vakauttamaan muuttuvan generoinnin aiheuttamia jännitteen vaihteluita.Inverttereitä käytetään loistehon hallintaan.Tämä varmistaa yhteensopivuuden olemassa olevien sähköverkkojen kanssa.

4. Sähköasemat

Sähköasemat käyttävät loistehon kompensointia jännitetasojen ohjaamiseen.Säätöä varten asennetaan laitteita, kuten kondensaattoreita ja reaktoreita.Tämä parantaa järjestelmän tehokkuutta ja vähentää häviöitä.Se tukee myös tasaista virranjakoa.

5. Liikerakennukset

Suuret rakennukset käyttävät loistehoa LVI-järjestelmissä ja hisseissä.Oikea ohjaus parantaa energiatehokkuutta päivittäisessä toiminnassa.Se vähentää turhaa virrankulutusta.Tämä alentaa käyttökustannuksia ja parantaa luotettavuutta.

6. Palvelinkeskukset ja IT-infrastruktuuri

Datakeskukset vaativat vakaata virtaa herkille laitteille.Loistehon hallinta auttaa ylläpitämään tasaisia ​​jännitetasoja.Se estää sähkönvaihteluista johtuvia häiriöitä.Tämä takaa jatkuvan ja luotettavan toiminnan.

Loisteho vs aktiivinen teho vs näennäisteho

Aspekti	Aktiivinen teho (W)	Loisteho (VAR)	Näennäinen voima (VA)
määritelmä	Hyödyllinen teho joka tekee työtä	Voimaa siihen värähtelee lähteen ja kuorman välillä	Toimitettu yhteensä tehoa
Toiminto	Tuottaa tulosta kuten lämpöä tai liikettä	Tukee sähkö/magneettikentät	Edustaa kokonaismäärää kysyntää
Rooli	Kulutettu energia	Säilytetty ja palautunut energia	Yhdistetty vaikutus
Yksikkö	wattia (W)	Voltti-Amp Reaktiivinen (VAR)	Voltti-ampeeri (VA)
Energian käyttö	Täysin käytössä	Ei kulutettu	Osittain käytetty
Suunta	Yksisuuntainen virtaus	Edestakaisin virtaus	Yhdistetty virtaus
Järjestelmävaikutus	Ajaa kuormia	Ylläpitää toimintaa	Määrittää kapasiteettia
Riippuvuus	Kuorman kysyntä	Vaiheen siirto	Sekä P että Q
Mittaus	Tehomittari	VAR mittari	Näennäinen mittari
Osallistuminen	Todellinen tuotos	Tukitoiminto	Yhteensä vaatimus
Tehokkuus	Vaikuttaa suoraan tehokkuutta	Epäsuora vaikutus	Osoittaa järjestelmää kuorma
Läsnäolo	Aina mukana toimivat järjestelmät	On olemassa kanssa vaihe-ero	Aina läsnä
Ohjaus	Kuormitusperusteinen	Korvaus laitteita	Järjestelmän suunnittelu
Sovellus	Kodinkoneet, koneita	Moottorit, muuntajat	Kaikki AC-järjestelmät
Suhde	Komponentti kokonaisteho	Komponentti kokonaisteho	Yhdistelmä molemmat

Loistehon ohjaus nykyaikaisissa sähköjärjestelmissä

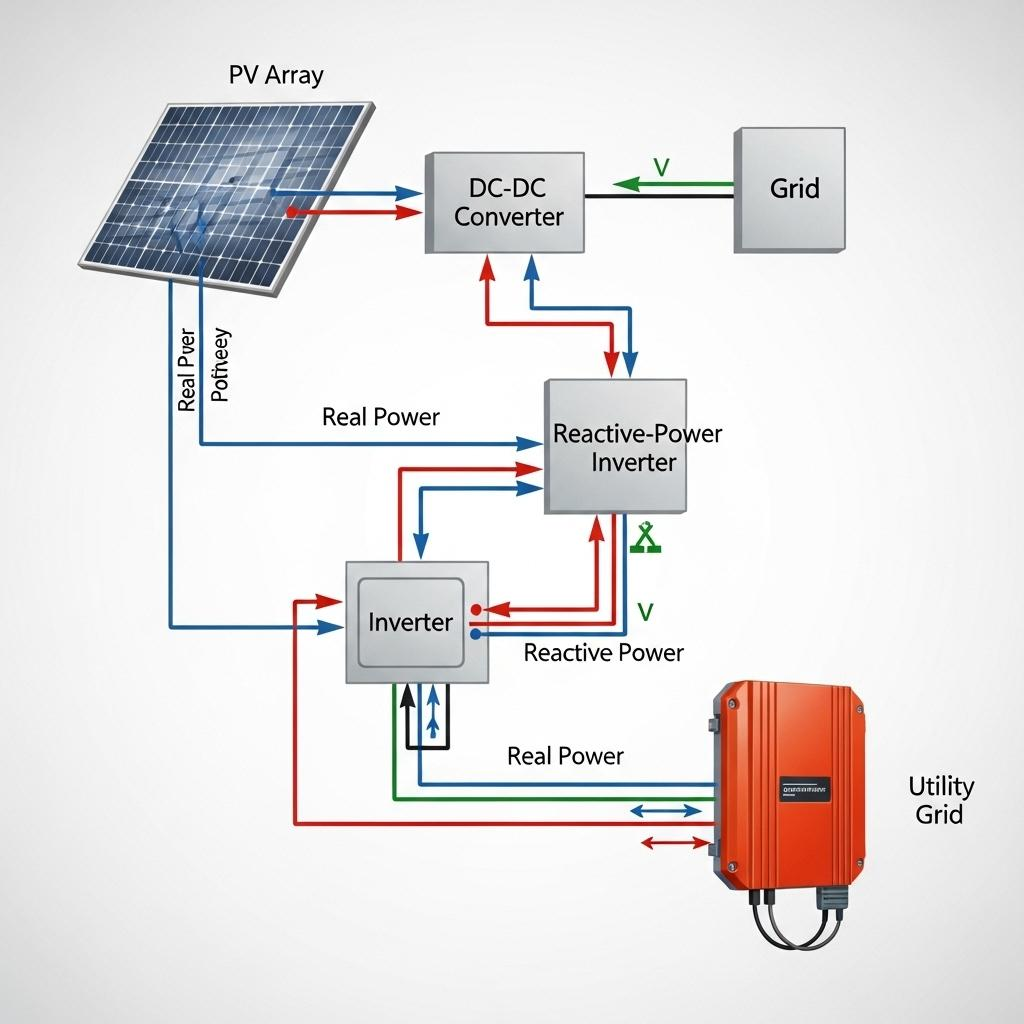

Kuva 8. Loistehon ohjaus älykkään invertterin avulla

Nykyaikaisissa voimajärjestelmissä loistehoa hallitaan aktiivisesti tehoelektroniikkalaitteilla, jotka säätelevät energiavirtaa tuotantolähteiden ja verkon välillä.Uusiutuvaan energiaan perustuvissa järjestelmissä aurinkosähköjärjestelmät tuottavat todellista tehoa, joka prosessoidaan muuntimien kautta ja toimitetaan verkkoon invertterien kautta.Todellisen tehonsiirron ohella loistehoa ohjataan itsenäisesti tasaisten jännitetasojen ylläpitämiseksi ja tehon laadun parantamiseksi.Tämän ohjauksen avulla järjestelmä voi reagoida muuttuviin kuormitusolosuhteisiin ja estää jännitteen vaihtelut verkon yli.Useita muunnosvaiheita koordinoimalla nykyaikaiset järjestelmät varmistavat, että sekä todellista että loistehoa toimitetaan tehokkaasti.Tämä lähestymistapa tukee luotettavaa toimintaa erityisesti hajautetuissa tuotantoympäristöissä.

Kuten kuvasta näkyy, älykkäällä invertterillä on keskeinen rooli säätämällä loistehovaihtoa sähköverkon kanssa.Se voi syöttää tai absorboida loistehoa vaikuttamatta PV-ryhmän tuottamaan todelliseen tehoon, mikä mahdollistaa joustavan jännitteen säätelyn.Invertterin, DC-DC-muuntimen ja verkon välinen vuorovaikutus varmistaa jatkuvan valvonnan ja reagoinnin järjestelmän olosuhteisiin.Tämä dynaaminen ohjaus auttaa vakauttamaan verkkoa aurinkoenergian tuotannon ja kuormituksen vaihteluiden aikana.Hallitsemalla loistehoa reaaliajassa älykkäät invertterit vähentävät riippuvuutta perinteisistä kompensointilaitteista.Tämä tekee niistä erinomaiset verkon vakauden ylläpitämiseen nykyaikaisissa, uusiutuvaan energiaan integroiduissa sähköjärjestelmissä.

Johtopäätös

Loisteho ei suorita suoraan hyödyllistä työtä, mutta se on hyvä jännitteen ylläpitoon, kenttälaitteiden tukemiseen ja vaihtovirtajärjestelmien vakauteen pitämiseen.Sen käyttäytyminen riippuu jännitteen ja virran välisestä suhteesta, joka määrittää myös tehon jakautumisen aktiivisiin, lois- ja näennäisiin komponentteihin.Eri kuormatyypit vaikuttavat loistehoon eri tavoin, minkä vuoksi asianmukainen analysointi ja ohjaus ovat tärkeitä tehokkuuden, laitteiden suojauksen ja virranlaadun kannalta.Tehokas loistehon hallinta tukee luotettavaa toimintaa verkoissa, teollisuusjärjestelmissä, uusiutuvan energian laitoksissa, sähköasemissa, liikerakennuksissa ja datakeskuksissa.
