Mikä on muuntajaydin

Olet ehkä huomannut, kuinka muuntajat tukevat hiljaa melkein kaikkia ympärilläsi olevia sähköjärjestelmiä.Niiden kaikkien keskellä on muuntajan ydin, joka ohjaa magneettista energiaa, jotta jännite voi muuttua turvallisesti ja tehokkaasti.Muuntajan ytimien toiminnan ymmärtäminen auttaa sinua ymmärtämään, miksi on olemassa erilaisia ​​malleja ja mihin kukin sopii parhaiten.Suurista voimalaitoksista jokapäiväiseen elektroniikkaan, ytimen muoto, rakenne ja materiaali vaikuttavat suorituskykyyn.Tämä opas opastaa sinut läpi muuntajan ytimen perusteet selkeällä tavalla ja auttaa sinua yhdistämään niiden toiminnan ja missä niitä todella käytetään.

Katalogi

Kuva 1. Muuntajan ydin

Mikä on muuntajaydin

Muuntajan ydin on muuntajan sisällä oleva magneettinen rakenne, joka mahdollistaa energian siirron käämien välillä.Se on yleensä valmistettu ferromagneettisista materiaaleista, kuten piiteräksestä, jotka sallivat magneettivuon virtauksen helposti.Ydin tarjoaa määritellyn magneettisen polun, joka yhdistää ensiö- ja toisiokäämit.

Sen päätehtävä on tukea magneettista kytkentää käämien välillä.Kun vaihtovirta kulkee ensiökäämin läpi, se luo muuttuvan magneettikentän, jonka sydän ohjaa toisiokäämiä kohti, mikä mahdollistaa jännitteen muuntamisen ilman suoraa sähköistä kosketusta.

Ydin palvelee myös rakenteellista roolia pitämällä käämit paikoillaan ja ylläpitämällä oikean suuntauksen.Näiden magneettisten ja mekaanisten toimintojen ansiosta muuntajan sydämellä on keskeinen rooli muuntajan luotettavassa toiminnassa.

Muuntajaytimen osat

Kuva 2. Muuntajaytimen osat

Muuntajan sydän koostuu muutamista keskeisistä osista, jotka ohjaavat magneettivuoa ja tukevat käämityksiä.Yhdessä nämä osat vaikuttavat sekä muuntajan magneettiseen suorituskykyyn että kokonaistehokkuuteen.

Ydinraajat

Sydänhaarat ovat muuntajan sydämen pystysuuntaisia osia, joiden ympärille käämit on sijoitettu.Nämä osat kuljettavat suurimman osan käytön aikana syntyvästä magneettivuosta.Kun virta kulkee käämien läpi, haarat tarjoavat alhaisen resistanssin polun, joka sallii magneettikentän kulkea suoraan käämien läpi, mikä tukee tehokasta energian siirtoa käämien välillä.Koska käämit on asennettu haaroihin, niiden koko ja muoto vaikuttavat myös jäähdytykseen, eristysväliin ja muuntajan yleiseen sijoitteluun.

Core Yokes

Sydämen ikeet ovat ytimen vaakasuuntaisia osia, jotka yhdistävät raajat ja täydentävät magneettipiirin.Niiden päätehtävänä on tarjota jatkuva paluutie magneettivuolle varmistaen, että kenttä pysyy ydinrakenteen sisällä sen sijaan, että se leviäisi ympäröivään ilmaan.Ohjausvuon lisäksi ikeet auttavat pitämään ytimen koossa, mikä edistää mekaanista lujuutta ja ylläpitää oikeanlaista kohdistusta raajojen välillä käytön ja käsittelyn aikana.

Kuinka muuntajan ydin toimii

Kuva 3. Magneettivuon virtaus muuntajan sydämessä

Muuntajan ydin toimii tarjoamalla määritellyn reitin ensiökäämin vaihtovirralla tuottamalle magneettivuolle.Kun ensiökäämin läpi kulkee vaihtovirta, se synnyttää jatkuvasti muuttuvan magneettikentän.Tämä kenttä keskittyy ytimeen, koska ydinmateriaali tarjoaa paljon pienemmän vastuksen magneettivuolle kuin ympäröivä ilma.

Magneettivuo kulkee sydämen läpi ja yhdistää sekä ensiö- että toisiokäämin.Kun tämä vuo muuttuu ajan myötä, se indusoi jännitteen toisiokäämitykseen.Tämän prosessin kautta sähköenergiaa siirretään primääripuolelta toisiopuolelle ilman suoraa sähköistä kosketusta.Ytimen läsnäolo varmistaa, että suurin osa ensiökäämin luomasta magneettikentästä saavuttaa toisiokäämin sen sijaan, että hajoaisi ulospäin.

Ohjaamalla magneettivuon ohjattua reittiä pitkin muuntajan ydin auttaa ylläpitämään tehokasta kytkentää käämien välillä ja rajoittaa hajamagneettikenttien aiheuttamia häviöitä.Tämä ohjattu magneettinen käyttäytyminen mahdollistaa jännitteen muutoksen tapahtuvan vakaasti ja ennustettavasti, mikä muodostaa perustan muuntajan toiminnalle käytännön sähköjärjestelmissä.

Yleiset muuntajaydintyypit

Nykyaikaiset muuntajat käyttävät erilaisia ​​ydinmalleja sovelluksen, tehokkuusvaatimusten ja valmistustarpeiden mukaan.Sydämen muoto ja rakenne vaikuttavat magneettiseen suorituskykyyn, häviöihin ja muuntajan yleiseen käyttäytymiseen.

Core-Type vs Shell-Type muuntajaytimet

Kuva 4. Core-Type- ja Shell-Type-muuntajaytimet

Sydän- ja kuorityyppiset muuntajat eroavat toisistaan pääasiassa käämien ja sydämen järjestelyn suhteen, mikä vaikuttaa suoraan magneettivuon virtaukseen, materiaalien käyttöön ja kokonaishäviöihin.

Sydäntyyppisessä muuntajassa käämit sijoitetaan sydämen haarojen ympärille, ja magneettivuo virtaa näitä käämiä tukevien sydänosien läpi.Tämä järjestely luo suhteellisen avoimen magneettisen reitin ja tekee käämeistä helpommin saatavilla.Tämän asettelun vuoksi hylsytyyppiset mallit vaativat yleensä vähemmän ydinmateriaalia, mutta hieman enemmän käämitysmateriaalia.Niitä käytetään yleisesti suurissa teho- ja jakelumuuntajissa, joissa eristyksen, jäähdytyksen ja huollon helppous on tärkeää.

Kuorityyppisessä muuntajassa sydän ympäröi käämit ja sulkee ne sydänrakenteen sisään.Magneettivuo on jaettu useisiin polkuihin ytimen sisällä, mikä auttaa pitämään sen tiukasti sisällä.Tämä vähentää vuotovirtaa ja voi johtaa pienempiin magneettihäviöihin.Kuorityyppiset mallit vaativat yleensä enemmän ydinmateriaalia, mutta vähemmän käämitysmateriaalia.Ne valitaan usein jakelu- ja erikoismuuntajiin, joissa suositaan kompaktia kokoa, parannettua magneettista ohjausta ja vähäistä melua.

Kolmi-, neli- ja viisihaaraiset muuntajaytimet

Kuva 5. Kolmi-, neli- ja viisihaaraiset muuntajaytimet

Haarojen lukumäärä muuntajan sydämessä vaikuttaa suoraan siihen, kuinka magneettivuo palaa sydämen läpi käytön aikana.Jokainen haara tarjoaa kulkureitin käämien tuottamaa virtausta varten, ja raajan yleinen järjestely määrittää, kuinka hyvin tämä vuo sisältyy ydinrakenteeseen.

Kolmihaaraista muuntajan sydäntä käytetään laajalti monissa kolmivaihemuuntajissa, koska se tarjoaa kompaktin ja materiaalitehokkaan rakenteen.Tässä kokoonpanossa jokainen vaihekäämi on sijoitettu yhdelle haaralle, ja kolmen vaiheen magneettivuolla on yhteiset paluureitit sydämen läpi.Tämä järjestely toimii hyvin tasapainoisissa käyttöolosuhteissa, ja se valitaan yleisesti vakiosovelluksiin, joissa yksinkertaisuus ja pienempi ydinmateriaali ovat edullisia.

Joissakin käyttöolosuhteissa kolmihaaraisen ytimen yhteiset paluureitit eivät kuitenkaan riitä sisältämään kaikkia magneettivuon komponentteja.Neli- ja viisihaaraiset muuntajasydämet korjaavat tämän lisäämällä yhden tai kaksi ulkohaaraa, jotka toimivat omistettuina paluureiteinä.Nämä lisäraajat tarjoavat selkeämmät reitit magneettivuon kiertämiselle ytimessä sen sijaan, että ne leviäisivät ympäröiviin rakenteisiin.

Tarjoamalla parannetun paluuvuon hallinnan neli- ja viisihaaraiset mallit auttavat vähentämään hajamagneettikenttiä, rajoittamaan lisähäviöitä ja alentamaan melutasoa.Tästä syystä niitä käytetään usein muuntajakokoonpanoissa, joissa vuotasapaino, lämpösuorituskyky tai toimintavakaus edellyttävät magneettisen käyttäytymisen tarkempaa hallintaa.

Laminoitu muuntajaydin

Kuva 6. Laminoitu muuntajan ydinrakenne

Laminoitu muuntajan sydän on valmistettu ohuista sähköteräslevyistä, jotka on pinottu yhteen muodostamaan sydänrakenteen.Jokainen levy on sähköisesti eristetty seuraavasta, mikä rajoittaa ei-toivottuja kiertovirtoja ydinmateriaalin sisällä.Vähentämällä näitä virtoja laminoitu rakenne auttaa hallitsemaan lämmön kertymistä käytön aikana ja parantaa yleistä tehokkuutta.

Tämän tyyppistä ydinrakennetta käytetään laajalti nykyaikaisissa muuntajissa, koska se tarjoaa käytännöllisen tasapainon energiatehokkuuden, mekaanisen lujuuden ja valmistuskustannusten välillä.Laminoidut ytimet toimivat luotettavasti useilla tehotasoilla, mikä tekee niistä sopivia sekä pienitehoisiin sovelluksiin että suurempiin jakelu- tai tehomuuntajiin.

Distributed Gap Transformer Core

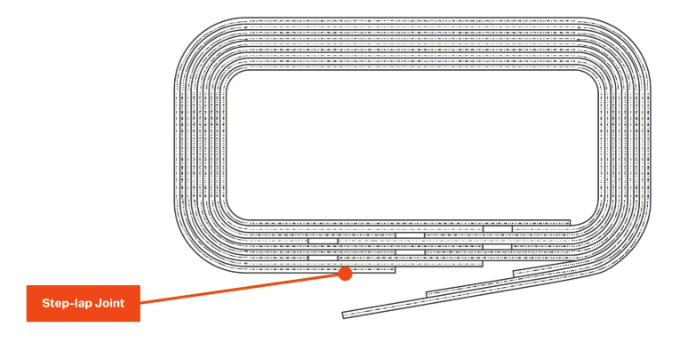

Kuva 7. Distributed Gap Transformer Core

Hajautettu rakomuuntajan sydän, jota usein kutsutaan kääreeksi ytimeksi, muodostetaan muotoilemalla teräslaminaatiot jatkuvaksi sydänrakenteeksi sen sijaan, että ne koottaisiin pinotuiksi osiksi.Tämä valmistusmenetelmä johtaa pieniin rakoihin, jotka jakautuvat koko ytimeen sen sijaan, että ne keskittyisivät tiettyihin liitoksiin.

Hajautetut raot auttavat hallitsemaan magneettista käyttäytymistä tasoittamalla vuon virtausta ja rajoittamalla paikallista kylläisyyttä.Tämä muotoilu auttaa myös vähentämään toimintamelua ja vakaata magneettista suorituskykyä normaaleissa kuormitusolosuhteissa.Hajautettuja rakoytimiä käytetään yleisesti jakelumuuntajissa, joissa tasainen toiminta, luotettava suorituskyky ja alhaisemmat valmistuskustannukset ovat tärkeitä suunnittelunäkökohtia.

Toroidaalinen muuntajan ydin

Kuva 8. Toroidaalinen muuntajan ydin

Toroidisessa muuntajan sydämessä on renkaan muotoinen rakenne, jonka ympärille on kiedottu tasaisesti käämit.Tämä rakenne tarjoaa erittäin tasaisen magneettisen reitin, mikä auttaa vähentämään häviöitä ja vähentämään hajamagneettikenttiä.Toroidisia ytimiä käytetään usein pienikokoisissa virtalähteissä ja elektronisissa laitteissa, varsinkin kun hiljainen toiminta ja pieni koko ovat tärkeitä.

Muuntajaytimien sovellukset

Kuva 9. Tehomuuntajasovellukset

Muuntajaytimiä käytetään monenlaisissa sähköjärjestelmissä, joissa ne mahdollistavat luotettavan energiansiirron ja jännitteen ohjauksen erilaisissa käyttöolosuhteissa.Niiden suunnittelu ja materiaalivalikoima vaihtelevat järjestelmän jännitteen, tehokkuusodotusten, fyysisten kokorajojen ja ympäristövaatimusten mukaan.

Sähkönjakeluverkoissa muuntajasydämet ovat keskeinen osa pylväs-, alusta- ja maa-asennusmuuntajia.Nämä järjestelmät toimivat jatkuvasti ja usein korkealla jännitetasolla, joten ytimen suunnittelu valitaan häviöiden minimoimiseksi, lämmön hallintaan ja pitkän käyttöiän varmistamiseksi.Sähköasemilla suuremmat muuntajasydämet tukevat jännitteen muuntamista siirto- ja jakelutasojen välillä, missä mekaaninen lujuus ja vakaa magneettinen suorituskyky ovat erityisen tärkeitä.

Muuntajaytimiä käytetään laajalti myös teollisuuslaitteissa, kuten moottorikäytöissä, hitsausjärjestelmissä ja tehonmuuntoyksiköissä.Näissä ympäristöissä ytimien on kestettävä vaihtelevia kuormia ja toistuvia vaihtoja samalla kun ne säilyttävät tasaisen suorituskyvyn.Tässä keskeiset suunnitteluvalinnat tasapainottavat usein tehokkuuden, kestävyyden ja lämmönkestävyyden.

Elektronisissa laitteissa ja pienikokoisissa virtalähteissä käytetään pienempiä muuntajaytimiä alhaisen tai kohtalaisen tehotason hallintaan.Näissä sovelluksissa painotetaan enemmän kokoa, kohinanvaimennusta ja sähkömagneettista ohjausta, mikä vaikuttaa sydämen muodon ja rakenteen valintaan.Kaikissa sovelluksissa muuntajasydämet valitaan käyttöolosuhteisiin sopiviksi, mikä takaa luotettavan suorituskyvyn sekä suuren mittakaavan infrastruktuurissa että jokapäiväisissä elektronisissa järjestelmissä.

Johtopäätös

Muuntajaytimillä on keskeinen rooli sähköenergian liikkumisessa voimajärjestelmien läpi.Olet nähnyt kuinka ydinrakenne ohjaa magneettivuoa ja tukee turvallista jännitteen muuntamista.Erilaisia ​​ydinmalleja on olemassa, koska käyttöolosuhteet, tehokkuustarpeet ja kokorajoitukset vaihtelevat sovelluksista riippuen.Laminoidut, hajautetut rakot ja toroidiset ytimet palvelevat kukin tiettyä tarkoitusta.Raajojen järjestely vaikuttaa myös siihen, kuinka magneettivuo palaa ytimen läpi.Kun ymmärrät nämä erot, on helpompi ymmärtää, miksi muuntajan sydämet on suunniteltu sellaisiksi kuin ne ovat ja miten ne tukevat luotettavaa sähköistä toimintaa.
