Kiihtyvyysmittarin opas: miten se toimii, tyypit, tekniset tiedot ja käyttötarkoitukset

Kiihtyvyysanturi on pieni anturi, jonka avulla voit mitata liikettä, tärinää, kallistusta ja painovoiman vaikutusta.Tässä artikkelissa opit, mikä kiihtyvyysanturi on, kuinka se havaitsee kiihtyvyyden käyttämällä sisäisiä tunnistuselementtejä ja tärkeimmät tekniset tiedot, jotka määrittävät sen suorituskyvyn.Tutustut myös erityyppisiin kiihtyvyysantureisiin, jotka perustuvat tunnistustekniikkaan, mittausakseleihin ja lähtösignaaleihin.Katetaan myös yleiset sovellukset ja selkeät vertailut muihin liikeantureisiin.

Katalogi

Kuva 1. Kiihtyvyysmittarit

Mikä on kiihtyvyysanturi?

Kiihtyvyysanturi on kompakti elektroninen anturi, joka on suunniteltu havaitsemaan liikkeen ja suunnan muutokset tunnistamalla kiihtyvyysvoimat.Se reagoi sekä tasaisiin että muuttuviin voimiin, jotka vaikuttavat esineeseen, mukaan lukien liike- ja painovoimavaikutukset.Kiihtyvyysmittareita on rakennettu erilaisiin fysikaalisiin muotoihin, aina pienoissirutason laitteista kestäviin teollisuuskoteloihin.Niiden ulostulo tarjoaa mitattavissa olevaa dataa, jota elektroniset piirit tai digitaaliset järjestelmät voivat tulkita.

Kiihtyvyysmittarin toimintaperiaate

Kuva 2. Kiihtyvyysmittarin toimintaperiaate

Kiihtyvyysanturi toimii havaitsemalla todistemassan liikkeen, kun laite kokee kiihtyvyyttä.Kiinteissä olosuhteissa todistusmassa pysyy tasapainoasennossaan.Kiihdytystä käytettäessä todistusmassan inertia saa sen liikkumaan suhteessa anturin runkoon.Kuva 2 havainnollistaa tätä toimintaperiaatetta.Kun kiihtyvyys vaikuttaa anturiin, ripustettu massa poikkeaa jousen palautusvoimaa vastaan.Siirtymän määrä on suoraan verrannollinen käytetyn kiihtyvyyden suuruuteen ja suuntaan.

Tämä mekaaninen siirtymä havaitaan anturielementillä, joka muuntaa koemassan liikkeen mitattavissa olevaksi sähkömuutokseksi.Tunnistusmenetelmästä riippuen tämä muutos saattaa ilmetä kapasitanssin, vastuksen tai generoidun varauksen vaihteluna.Tunnistuspiiri käsittelee tämän muutoksen ja tuottaa sähköisen signaalin, joka on verrannollinen käytettyyn kiihtyvyyteen.

Kiihtyvyysantureiden tekniset tiedot

Erittely	Kuvaus
Mittaus Alue	Yhteiset alueet ovat ±2 g, ±4 g, ±8 g, ±16 g ja enintään ±200 g
Herkkyys	Tyypillistä herkkyys on 1 mV/g - 1000 mV/g
Resoluutio	Resoluutio vaihtelee 8 bitistä 24 bittiin ADC-tyypistä riippuen
Lähtötyyppi	Saatavilla nimellä analoginen jännite tai digitaalinen I2C ja SPI
Akseli Mittaus	Yksi akseli, kaksiakselinen tai kolmiakselinen tunnistus
Kaistanleveys	Taajuus kaistanleveys vaihtelee 10 Hz - 5000 Hz
Taajuus Vastaus	Tasainen vastaus nimelliskaistanleveysalueella
Melun tiheys	Tyypillistä melua tiheys on 20 µg per √Hz - 300 µg per √Hz
Nolla g Offset	Offset-virhe on tyypillisesti ±20 mg - ±100 mg
Lineaarisuus	Lineaarisuus virhe on alle ±0,5 prosenttia täydestä asteikosta
Ristiakseli Herkkyys	Ristiakseli herkkyys on alle 2 prosenttia
Toiminnassa Jännite	Tarjonta jännite vaihtelee 1,8 V - 5,5 V
Nykyinen Kulutus	Pieni teho mallit kuluttavat 1 µA - 500 µA
Toiminnassa Lämpötila	Vakio alue on −40 °C - +85 °C
Shokki Selviytymistä	Shokki toleranssi vaihtelee 2000 g - 10000 g
Tulostustiedot Rate	Datanopeus vaihtelee välillä 1 Hz - 10 kHz
Käyttöliittymä pöytäkirja	Digitaaliset tyypit tukee I2C:tä, SPI:tä tai UART:ta
Paketin tyyppi	Yleistä Paketit sisältävät LGA:n, QFN:n ja DIP:n
Koko	Tyypillistä anturin koko on 2 mm × 2 mm - 5 mm × 5 mm
Kalibrointi	Tehdas kalibroitu herkkyydelle ja offsetille
Asennustyyppi	Pinta-asennus tai reikäkiinnityksellä
Tarkkuus	Kaiken kaikkiaan tarkkuus on tyypillisesti ±1 prosentista ±5 prosenttiin
Drift	Lämpötila ryömintä on alle 0,01 g per °C
Vastausaika	Vastausaika on alle 1 ms
EMI Resistanssi	Suunniteltu kestävät teollista sähkömagneettista kohinaa

Anturitekniikkaan perustuvat kiihtyvyysantureiden tyypit

Kapasitiiviset kiihtyvyysmittarit

Kuva 3. Kapasitiivinen kiihtyvyysanturi

Kapasitiiviset kiihtyvyysmittarit luottavat kapasitanssin muutoksiin, jotka aiheutuvat mikromittakaavan kestävän massan liikkeestä anturirakenteessa.Niiden suunnittelu mahdollistaa pienten kiihtyvyyden muutosten tarkan havaitsemisen erinomaisella toistettavuudella.Nämä kiihtyvyysmittarit sopivat hyvin matalataajuisiin ja staattisiin mittauksiin, kuten kallistus ja suunta.Niiden pieni koko ja alhainen virrankulutus tekevät niistä ihanteellisia sulautettuihin ja kannettaviin elektronisiin järjestelmiin.

Pietsosähköiset kiihtyvyysmittarit

Kuva 4. Pietsosähköinen kiihtyvyysmittari

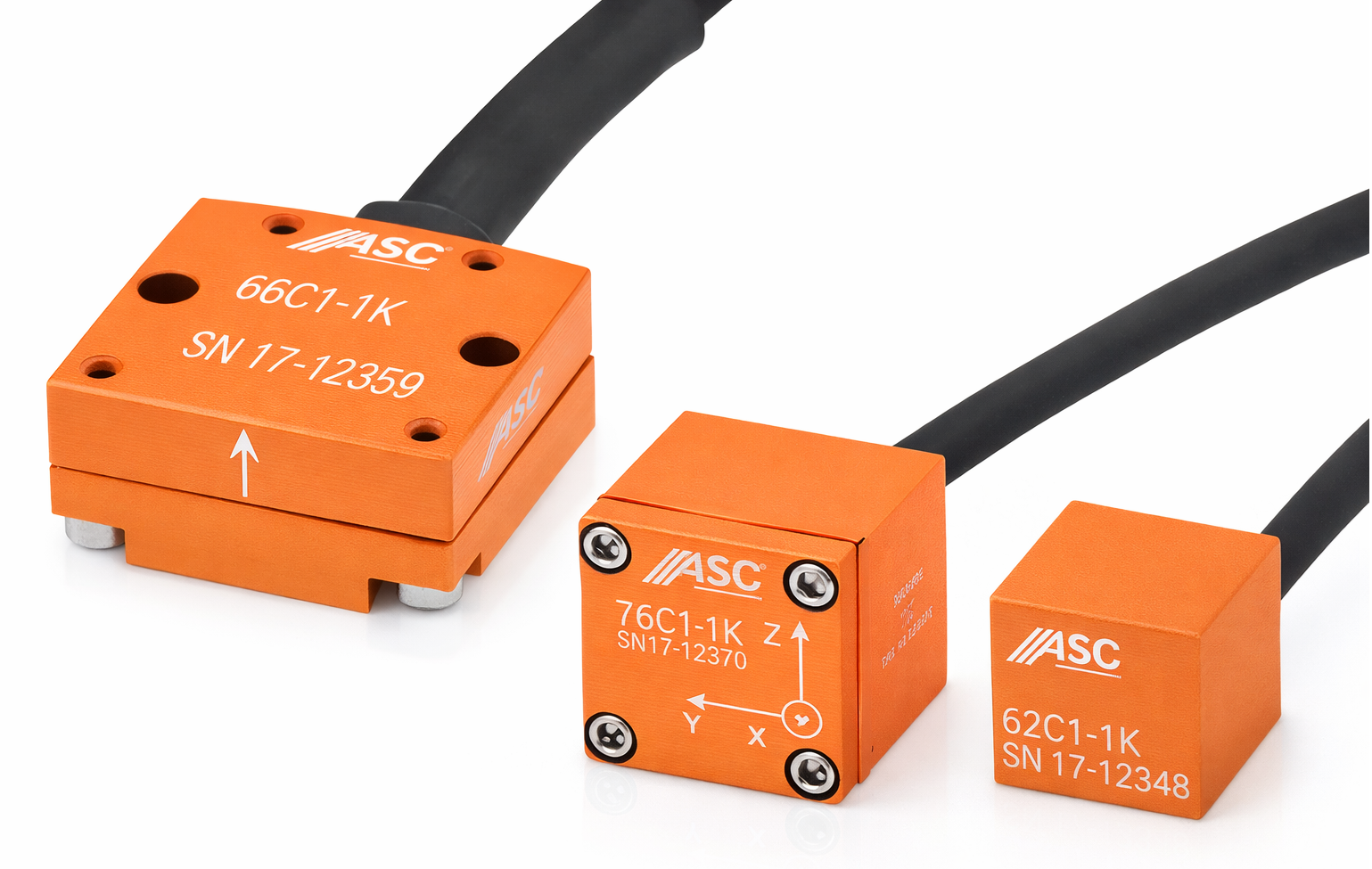

Pietsosähköiset kiihtyvyysmittarit tuottavat sähköisen signaalin, kun ne altistetaan kiihtyvyyden aiheuttamalle mekaaniselle rasitukselle.Ne ovat erityisen tehokkaita nopean liikkeen ja korkeataajuisten värähtelyjen sieppaamisessa minimaalisella signaalin vääristymällä.Toimintaperiaatteensa vuoksi ne eivät reagoi jatkuvaan tai hyvin hitaasti muuttuvaan kiihtyvyyteen.Näitä antureita käytetään laajalti ympäristöissä, joissa tärinäanalyysi ja dynaaminen vaste ovat tärkeitä.

Pietsoresistiiviset kiihtyvyysmittarit

Kuva 5. Pietsoresistiivinen kiihtyvyysmittari

Pietsoresistiiviset kiihtyvyysmittarit havaitsevat kiihtyvyyden tarkkailemalla vastuksen muutoksia jännittyneissä anturielementeissä.Niiden vankka rakenne mahdollistaa niiden kestävän voimakkaita mekaanisia iskuja ja ankaria käyttöolosuhteita.Toisin kuin jotkut muut tekniikat, ne voivat toimia luotettavasti laajalla lämpötila-alueella.Tämä tekee niistä soveltuvia vaativiin sovelluksiin, joissa vaaditaan kestävyyttä ja iskunkestävyyttä.

Akselimittaukseen perustuvat kiihtyvyysantureiden tyypit

Yksiakseliset kiihtyvyysmittarit

Kuva 6. Yhden akselin kiihtyvyysanturi

Yksiakseliset kiihtyvyysmittarit mittaavat kiihtyvyyttä yhdessä kiinteässä suunnassa.Niitä käytetään tyypillisesti silloin, kun liike on rajoitettu tunnettuun orientaatioon tai lineaariseen polkuun.Niiden yksinkertainen muotoilu tekee niistä kustannustehokkaita ja helppoja integroida.Nämä anturit valitaan usein selkeisiin valvontatehtäviin, joissa suunta on erittäin monimutkainen.

Kaksiakseliset kiihtyvyysmittarit

Kuva 7. Kaksiakselinen kiihtyvyysanturi

Kaksiakseliset kiihtyvyysmittarit mittaavat kiihtyvyyttä kahdessa kohtisuorassa suunnassa samassa tasossa.Tämä ominaisuus mahdollistaa yhdistettyjen liikkeiden, kuten kallistuksen ja tasoliikkeen, havaitsemisen.Ne tarjoavat enemmän paikkatietoa kuin yksiakseliset anturit säilyttäen samalla suhteellisen yksinkertaisen signaalinkäsittelyn.Kaksiakselisia malleja käytetään yleisesti, kun kaksiulotteinen liikkeenseuranta riittää.

Kolmiakseliset (3-akseliset) kiihtyvyysmittarit

Kuva 8. Kolmiakselinen (3-akselinen) kiihtyvyysanturi

Triaksiaaliset kiihtyvyysmittarit mittaavat kiihtyvyyttä samanaikaisesti kolmea ortogonaalista akselia pitkin.Tämä mahdollistaa täydellisen spatiaalisen liikkeentunnistuksen anturin suunnasta riippumatta.Ne yksinkertaistavat järjestelmän suunnittelua poistamalla tarpeen käyttää useita yksiakselisia antureita.Kolmiakselisia kiihtyvyysmittareita käytetään sovelluksissa, jotka edellyttävät täydellistä liiketietoisuutta ja suunnan seurantaa.

Kiihtyvyysantureiden tyypit lähtötyypin mukaan

Analogiset kiihtyvyysmittarit

Analogiset kiihtyvyysmittarit tuottavat jatkuvan jännitesignaalin, joka vaihtelee suoraan kiihtyvyyden mukaan.Tämä ulostulo mahdollistaa seurannan minimaalisella sisäisellä käsittelyllä.Ulkoinen sähkökohina ja pitkät kaapelipituudet voivat kuitenkin vaikuttaa signaalin laatuun.Tarkkuussovelluksissa vaaditaan usein huolellista signaalin käsittelyä.

Digitaaliset kiihtyvyysmittarit

Digitaaliset kiihtyvyysmittarit toimittavat kiihtyvyystiedot digitaalisessa muodossa käyttäen standardoituja viestintäprotokollia.Tämä vähentää meluherkkyyttä ja yksinkertaistaa tiedonsiirtoa pitkillä etäisyyksillä.Monet digitaaliset kiihtyvyysmittarit sisältävät sisäiset suodatus- ja kalibrointiominaisuudet.Niiden rakenteellisen ulostulon ansiosta ne sopivat hyvin suoraan integroitavaksi digitaalisten ohjausjärjestelmien kanssa.

Kiihtyvyysmittareiden sovellukset

1. Kulutuselektroniikka

Kiihtyvyysantureita käytetään älypuhelimissa ja puettavissa laitteissa liikkeen ja laitteen suunnan havaitsemiseen.Ne mahdollistavat näytön kiertämisen, askellaskennan ja liikepohjaiset ominaisuudet.

2. Autojen järjestelmät

Ajoneuvoissa kiihtyvyysmittarit havaitsevat äkilliset nopeuden muutokset onnettomuuden aikana.Ne auttavat laukaisemaan turvatyynyt ja tukevat turvajärjestelmiä, kuten vakautta ja kaatumisen hallintaa.

3. Teollisuuden valvonta

Kiihtyvyysmittarit mittaavat tärinää koneissa, kuten moottoreissa ja pumpuissa.Tämä auttaa löytämään ongelmat ajoissa ja ehkäisee odottamattomia konevikoja.

4. Lääketieteelliset ja terveydenhuollon laitteet

Kiihtyvyysmittarit seuraavat kehon liikkeitä kuntonauhoissa ja lääketieteellisissä puettavissa vaatteissa.Niitä käytetään myös putoamisen havaitsemiseen ja potilaan aktiivisuuden seurantaan.

5. Ilmailu ja puolustus

Kiihtyvyysmittarit auttavat lentokoneita, droneja ja avaruusaluksia mittaamaan liikettä ja suuntaa.Ne ovat tärkeitä navigointi- ja lennonohjausjärjestelmille.

6. Robotiikka ja automaatio

Roboteissa kiihtyvyysmittarit havaitsevat liikkeen, kallistuksen ja äkilliset törmäykset.Ne auttavat parantamaan tasapainoa, hallintaa ja turvallista käyttöä.

7. Rakenne- ja seisminen valvonta

Kiihtyvyysmittarit havaitsevat rakennusten ja siltojen tärinää.Niitä käytetään myös maan liikkeen seuraamiseen maanjäristysten aikana.

Kiihtyvyysmittari vs gyroskooppi vs kaltevuusmittari

Erittely	Kiihtyvyysmittari	Gyroskooppi	Inlinometri
Ensisijainen mittaus	Lineaarinen kiihtyvyys	Kulmikas nopeus	Kallistuskulma
Mitattu määrä Yksikkö	Metri per toinen neliö	Tutkinto per toinen	Tutkinto
Tyypillinen mittaus Alue	Miinus 16 to plus 16 metriä sekunnissa	250-2000 astetta sekunnissa	Nollasta 360:een tutkinnon
Staattinen mittaus Kyky	Kyllä	Ei	Kyllä
Liiketyyppi havaittu	Käännös ja tärinää	Kierto ja pyöritä	Kaltevuus ja kaltevuus
Herkkyystaso	Korkea matalalla taajuuksia	Korkealla korkealla kiertonopeudet	Erittäin korkea hidas kallistus
Lähtösignaali Kirjoita	Analoginen tai digitaalinen	Digitaalinen	Analoginen tai digitaalinen
Yhteinen näytteenotto Rate	100-5000 hertsiä	100-8000 hertsiä	10-200 hertsiä
Tyypillinen melu Tiheys	50 mikrog hertsejä kohti	0,01 astetta sekunnissa per juurihertsi	0,001 astetta
Drift Ajan myötä	Matala	Korkea ilman korjaus	Erittäin matala
Painovoiman viite Käyttö	Käyttää painovoimaa vektori	Ei käytä painovoima	Käyttää painovoimaa vektori
Virrankulutus	10-300 mikrowattia	1-10 milliwattia	5-100 milliwattia
Yhteinen muototekijä	MEMS-siru	MEMS-siru	Moduuli tai anturipaketti
Sovellukset	Liike tunnistus ja tärinänvalvonta	Suuntautuminen seuranta ja stabilointi	Tasoitus ja kallistuksen valvonta

Johtopäätös

Kiihtyvyysmittarit toimivat muuntamalla liikkeet sähköisiksi signaaleiksi todistemassan liikkeen kautta.Erilaiset mallit ja tunnistusteknologiat antavat niille mahdollisuuden mitata kiihtyvyyttä tarkasti eri olosuhteissa.Mittausakselien lukumäärä ja lähtötyyppi vaikuttavat siihen, kuinka liikedataa kerätään ja käsitellään.Joustavuuden ja luotettavuuden ansiosta kiihtyvyysantureita käytetään laajalti kulutuselektroniikassa, teollisuusjärjestelmissä, ajoneuvoissa, terveydenhuollossa ja ilmailusovelluksissa.
