OP07 -operatiivisen vahvistimen ymmärtäminen

OP07 -operatiivinen vahvistin erottuu tarkkuuskomponentista, joka on suunniteltu toimittamaan poikkeuksellisen tarkkuuden analogisessa signaalinkäsittelyssä.Matalalla korvauksella ja suurella vahvistuksellaan OP07 on välttämätön sovelluksissa, joissa vaaditaan huolellista tarkkuutta, kuten lääketieteellistä diagnostiikkaa, instrumentointia ja tiedonkeruujärjestelmiä.Tämä artikkeli kaivaa OP07: n tärkeimpiä ominaisuuksia, PIN -määritystä, sovelluksia ja käytännöllisiä vinkkejä optimaaliseen käyttöön, mikä tarjoaa sinulle kattavan oppaan edistyneiden elektronisten mallien ominaisuuksien hyödyntämiseen.Tutustu siihen, kuinka OP07 parantaa järjestelmän luotettavuutta ja selvittää sen roolia innovaatioiden rajojen työntämisessä sähköisissä järjestelmissä.

Luettelo

Nastakokoonpano

CAD -malli

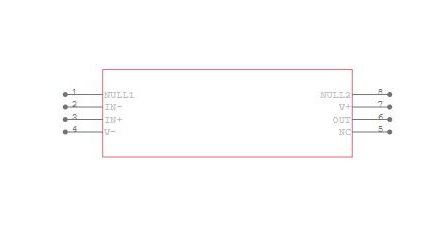

Symbolinen esitys

Jalanjälki

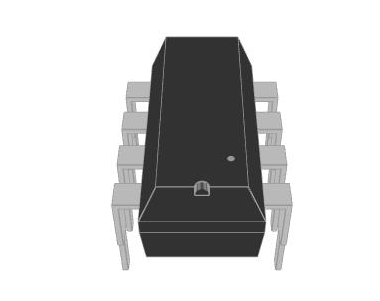

3D -malli

Yleiskatsaus OP07: stä

Se OP07 Operatiivinen vahvistin tunnetaan poikkeuksellisesta tarkkuudestaan.Siinä on huomattavan alhainen maksimaalinen siirtymäjännite 150 µV, vähentäen tehokkaasti jännitesignaalinkäsittelyvirheitä.Tämän vahvistimen syöttövirrat, joiden mitat ovat niinkin alhaiset kuin 1,8NA, tarjoavat stabiilisuuden ja parantavat piirejen tarkkuutta, ateriapalveluihin erityisesti herkille mittausskenaarioille.Sen korkea 400 V/MV voitto helpottaa pienten tulosignaalien tarkkaa monistumista säilyttäen samalla niiden eheyden.Yhdessä nämä ominaisuudet tekevät OP07: stä ihanteellisen käytettäväksi, kun häiriöt on vähennettävä huolellisesti.

Käytännöllisissä skenaarioissa OP07 toteutetaan usein tarkkuusinstrumentointiyhteydessä, kuten lääketieteellisessä diagnostiikassa.Tässä signaalin tulkinnan tarkkuus voi vaikuttaa merkittävästi tuloksiin.Otetaan esimerkiksi elektrokardiogrammi (EKG);Minimaalinen siirtymäjännite on emäksinen sydämen aktiivisuuden tarkkaan kuvaamiseksi.Jopa heikojen biologisten signaalien kohdalla, OP07: n matala syöttöpohjavirta varmistaa vahvistimen luotettavuuden ja uskollisuuden.Palaute sinulta korostaa OP07: n tehokkuutta kalibrointilaitteissa.Sen luotettavuus varmistaa suorituskyvyn johdonmukaisuuden korostaen sen merkitystä tehtävissä, jotka vaativat suurta tarkkuutta.

Piirteet

Ominaisuus	Kuvaus
Alhainen tulo -siirtymäjännite	OP07E: n enimmäistulon siirtymäjännite on 75 µV
Tulojännitealue	± 14 V
Toimitusjännitealue	± 3 V - ± 18 V
Korkea CMRR	Yleisen tilan hyljintäsuhde (CMRR) OP07E: lle on 106 dB
Korkean tuloimpedanssi	Tarjoaa suuren syöttöimpedanssin parannetulle suorituskyvylle
Matalakohde	Varmistaa minimaaliset meluhäiriöt toiminnan aikana

Sovellukset

OP07 -operatiivinen vahvistin toimii monipuolisena komponenttina, joka on syvästi upotettu nykyaikaisen tekniikan eri alueille.Sen toiminta langattomilla tukiasemilla on huomion arvoinen, koska se auttaa signaalinkäsittelyn optimointia, mikä johtaa parannetun viestinnän tehokkuuteen.Optisissa verkoissa käytettynä vahvistin tarjoaa tarkan signaalin monistumisen, välttämättömänä eheyden ylläpitämiseksi pidennettyjen etäisyyksien välillä.

Anturijärjestelmät

Anturin ohjausjärjestelmissä OP07: llä on tärkeä rooli monistamalla antureista, kuten RTD: t ja termoelementit, säteilevät herkät signaalit.Nämä anturit ovat avain tarkkoihin lämpötilan mittaus- ja ohjausprosesseihin.Usein herkissä ympäristöissä otettuna nämä anturit luottavat voimakkaasti vahvistimen kykyyn tuottaa tarkkoja lähtöjä, vähentäen siten virhiä järjestelmän lukemissa.OP07: n alhainen siirtymäjännite hyödyttää merkittävästi teollisuusskenaarioissa käytettyjen venymittaisten siltojen toiminnallisuutta tarjoamalla luotettavia tiedonlukemia jopa vaihtelevissa olosuhteissa.

Instrumentointi ja mittausparannukset

Instrumentoinnissa OP07 helpottaa šuntin virran mittauksia huomattavan tarkkuuden avulla.Se tarjoaa suuren tarkkuuden alhaisen melun ominaisuuksien rinnalla, se mahdollistaa sähkövirtojen huolellisen seurannan, mikä parantaa järjestelmän diagnostiikkaa ja toiminnan tehokkuutta.Sen integrointi korkean tarkkuuden suodattimiin häviää tehokkaasti signaalin kohinaa, rikastuttaen siten sovelluspektrin kerätyn tiedon laatua.

Ekvivalentit

Olla LM339

Olla LM4558

Olla UA741

Olla TL081

Olla RC4558

Olla NJM4560

OP07: n tehokas käyttö

OP07: n tehokkaan toiminnan navigoimiseksi on pidettävä virtalähde 22 voltin turvallisessa rajassa mahdollisten vaurioiden välttämiseksi.Yhden tai kaksoisvoiman kokoonpanojen välisen päätöksen tulisi heijastaa erityisiä operatiivisia vaatimuksia, koska tämä valinta voi resonoida vahvistimen suorituskyvyn kautta eri skenaarioissa.Kaksinkertaiset virtalähteet saattavat olla parempia dynaamisten signaalien käsittelemiseen, rikastuttaen OP07: n sopeutumiskykyä erilaisissa piirimalleissa.

Kääntämisen ja kääntämättömien tulosten välisen ristiriidan käsittelemällä on merkitystä mittaustarkkuuden ylläpitämisessä.OP07: ssä on tulonsiirtotapit, jotka täydentävät ulkoiset piirit näiden epätasapainon korjaamiseksi.Voit usein käyttää muuttuvia vastuksia tulon siirtymäjännitteen hienosäätöön, saavuttaen jänniteasetuksissa tarkkuuden, jota käytetään enimmäkseen korkean tarkkuuden tehtävissä, kuten analogisen signaalinkäsittelyssä.Optimaaliset offset -säädöt johdetaan usein metodisella testauksella vertailusignaaleilla kalibroinnin tehokkuuden arvioimiseksi.

OP07: een sisällytetty on suunnittelu, joka rajoittaa lähtöjännite 12 V: n korkkiin, edistäen johdonmukaista ja luotettavaa toimintoa.Tämä luontainen rajoitus palvelee edullisia tarkoituksia skenaarioissa, joissa tuotosta on toivottavaa.Voit esimerkiksi hyödyntää tätä ominaisuutta anturien rajapinnassa, jossa stabiilisuuden ylläpitäminen ei vain suojaa linkitettyjä laitteita, vaan myös tukee koko järjestelmän luotettavuutta.

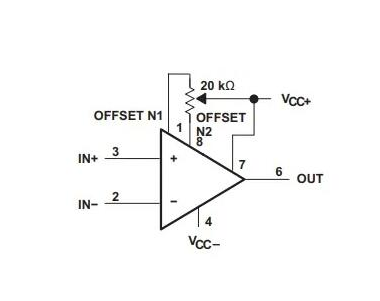

OP07 -piiri

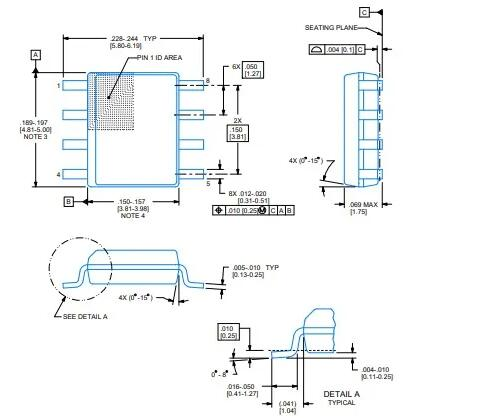

Paketti

Valmistaja

STMICROESCONICS Evenee puolijohdeinnovaatioiden maailmassa tarjoamalla uraauurtavia ratkaisuja, jotka lisäävät ja rikastuvat monimutkaisia ​​mikroelektronisia järjestelmiä.Heidän teknologisen asiantuntemuksensa todistaa laaja ulottuva strategisen yhteistyön verkosto ja syvä immateriaalioikeusvalikoima, sijoittaen ne näkyvästi System-on-Chip (SOC) -teknologiamaisemaan.

Stmicroelectronics on saavuttanut huomattavia askeleita puolijohderatkaisuissa, tarjoamalla räätälöityjä innovaatioita laajalle teollisuudenaloille, mukaan lukien kulutuselektroniikka ja autoteokset.Tämä laaja sovellusvalikoima korostaa yrityksen ketteryyttä ja sitoutumista eteenpäin suuntautuvaan kehitykseen.Heidän huippuosaamisensa jatkuvan iteraation ja tiedon hankkimisen kautta edistää prosessien ja työkalusarjojen hienostusta, mikä puolestaan ​​nostaa tuotteiden suorituskykyä ja parantaa tehokkuutta.
