Kattava opas PCF8575 I/O -laajennukseen

PCF8575, joka on muotoiltu tarkkuudella Texas Instrumentsin, toimii mukautuvana 16-bittisenä I2C I/O-laajennuksena, joka on varustettu keskeytysominaisuuksilla.Tämä artikkeli tarjoaa kattavan tutkimuksen sen ominaisuuksista, PIN -kokoonpanosta ja teknisistä kaavioista sekä monenlaisia ​​sovelluksia.PCF8575 navigoi tehokkaasti monimutkaisten järjestelmien vaatimuksissa käytettäessä mikrokontrollerien tulo-/lähtöportteja.Sen joustavuus loistaa asetuksissa, jotka vaativat saumatonta integraatiota ja vähentynyttä piirin monimutkaisuutta.Käytännölliset kokemukset paljastavat, että PCF8575: n käyttäminen voi yksinkertaistaa järjestelmän suunnittelua huomattavasti ja esittelee budjettiystävällisen lähestymistavan laskentaominaisuuksien lisäämiseksi.

Luettelo

Yleiskatsaus PCF8575: stä

Se PCF8575 Toimii monipuolisena kaukosäätimen I/O -laajennuksena, mikä mahdollistaa saumattoman viestinnän mikrokontrollerien välillä I2C -protokollan kautta.Hyödyntämällä SCL: n (sarjakelloviiva) ja SDA (sarjatietolinja) tiedonsiirtoa varten yksinkertaistaa piirisuunnittelua sallimalla korkeavirta-aseman lähdöt, kuten LEDit, ilman, että vaaditaan lisätiedonsiirtosignaaleja.Alustamisen jälkeen kaikki I/O -nastaiset laiminlyönnit korkeaan tilaan aktivoivat VCC: hen linkitetyn sisäisen virran lähteen.Tämä ominaisuus ei vain virtaviivaistaa toimintoja, vaan minimoi myös apukomponenttien tarpeen, mikä tekee PCF8575: stä arvokkaan omaisuuden erilaisille elektronisille sovelluksille.

Yksi PCF8575: n standout -ominaisuuksista on sen tuki sekä 3,3 V: n että 5 V: n järjestelmille, jotka saavutetaan integroidun tason muuntimen kautta.Tämä laajentaa sen yhteensopivuutta monimuotoisten mikrokontrolleriarkkitehtuurien kanssa tarjoamalla sinulle paremman joustavuuden ja vapauden järjestelmän suunnittelussa.Kyky työskennellä eri jännitestandardien välillä eliminoi yleisen haasteen monikomponenttisissa järjestelmissä, jolloin voit keskittyä luoviin toteutuksiin ilman jännitteen yhteensopimattomuutta.

PCF8575: n tärkein näkökohta on sen konfiguroitava I2C -rajapinta, joka parantaa liitettävyyttä ja laitteiden osoitettavuutta monimutkaisissa asetuksissa.Juotoshyppeillä voit säätää I2C -osoitetta 0x20: n pohjasta, mikä mahdollistaa tehokkaan viestinnän useiden laitteiden välillä.Tämä sopeutumiskyky on hyödyllinen vältettäessä konfliktien käsittelyä monimutkaisissa järjestelmissä, yksityiskohdat, joita sinä usein korostaa.Lisäksi laite voidaan saada virtaan joko VDD: n tai VCC: n avulla, jotka tarjoavat vaihtelevien logiikkatason vaatimukset.Tämä joustavuus yksinkertaistaa integraatiota 3,3 V tai 5 V

Nastakokoonpano

Nasta			TYYPPI	KUVAUS
NIMI	DB, DBQ, DGV, DW ja PW	Rge
A0	21	18	Minä	OSOITE TULOS 0. Yhdistä suoraan V: henCC tai maa. Pull-up-vastuksia ei tarvita.
A1	2	23	Minä	OSOITE TULOS 1. KÄYTÄ SIMPÄCC tai maa. Pull-up-vastuksia ei tarvita.
A2	3	24	Minä	OSOITE INPUT 2. Yhdistä suoraan V: henCC tai maa. Pull-up-vastuksia ei tarvita.
Int	1	22	N	Keskeytä lähtö.Yhdistä V: henCC Pull-upin läpi vastus.
P00	4	1	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P01	5	2	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P02	6	3	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P03	7	4	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P04	8	5	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P05	9	6	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P06	10	7	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P07	11	8	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
Hölynpöly	12	9	-	Pohja
P10	13	10	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P11	14	11	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P12	15	12	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P13	16	13	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P14	17	14	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P15	18	15	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P16	19	16	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
P17	20	17	I/O	P-porttisyöttö/lähtö.Push-pull-suunnittelurakenne.
SCL	22	19	Minä	Sarjakellolinja.Yhdistä V: henCC Pull-upin läpi vastus.
SDA	23	20	I/O	Sarjatietorivi.Yhdistä V: henCC Pull-upin läpi vastus.
VCC	24	21	-	Toimitusjännite

CAD -yksityiskohdat

Jalanjälki

3D -edustus

Piirteet

Ominaisuus	Kuvaus
Matala valmiustilakäyttö	10 µa max
I²c rinnakkaisportian laajennukseen	Mahdollistaa I/O -nastajen helpon laajenemisen I²C -rajapinnan kautta.
Avoimen pudotuksen keskeytyslähtö	Mahdollistaa ulkoisen keskeytyksen muodostumisen Mikrokontrollerit.
Mikrokontrollerin yhteensopivuus	Yhteensopiva useimpien mikrokontrollerien kanssa.
I²C -bussinopeus	400 kHz nopea I²C-linja-auto.
Osoitus	Osoitettavissa kolmella laitteistoosoitetapilla, sallimalla kahdeksalle laitteelle.
Lukittuja lähtöjä	Korkean virran ajomatka suoraan ajamiseen LEDit.
Nykyinen lähde	Tarjoaa virran VCC: lle aktiivisesti korkean ajamiseksi lähtö.
Lukkiutumisesitys	Ylittää 100 Ma / Jesd 78, luokka II.
Työjännite	2,5 - 5,5 V DC.
Työvirta	100 mA (max).
I²C -osoite	Oletusosoite: 0x20, muokattavissa juotos A1: n ja A2: n kautta Valintalevyt.
Osoitettavia nastat	16 yksilöllisesti osoitettavissa olevat nastat.
Nastakokoonpano	Jokainen nastakonfiguroitava tulos tai lähtö;Tukee syöttöä Vaihda keskeytys.
Arduino -kirjasto	Yhteensopiva Arduino -kirjaston kanssa: PCF8575.
Soveltaminen	Sopii Arduino Uno R3: lle ja muille MCU: lle Releiden, summerien, painikkeiden ja LEDien hallinta.
ESD -suojaus	Noudattaa Jesd 22: 2000-V ihmisen ja kehon mallin (A114-A), 200-V-konemalli (A115-A), 1000 V: n varautuneen laitteen malli (C101).

Tekninen eritelmä

Tämä taulukko tarjoaa selkeän ja tiiviin esityksen Texas -instrumenttien tekniset tekniset tiedot ja ominaisuudet PCF8575PW.

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 5 päivää sitten)
Tehtaan läpimenoaika	6 viikkoa
Asennustyyppi	Pintakori
Paketti / kotelo	24-tsSop (0,173, 4,40 mm leveys)
Pintakori	KYLLÄ
Nastat	24
Paino	89,499445mg
I/OS: n lukumäärä	16
Käyttölämpötila	-40 ° C ~ 85 ° C
Pakkaus	Putki
JESD-609-koodi	E4
Pbfree -koodi	Kyllä
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	24
ECCN -koodi	Ear99
Terminaalipinta	Nikkeli/palladium/kulta (ni/pd/au)
HTS -koodi	8542.39.00.01
Jännite - Syöttö	4,5 V ~ 5,5 V
Terminaalin sijainti	Kaksois-
Terminaalimuoto	Lokisiipi
Huippukämpötila (° C)	260
Toimitusjännite	3,3 V
Päätepiste	0,65 mm
Perusosanumero	PCF8575
Nastaluku	24
Tulosten lukumäärä	16
Lähtötyyppi	Työntää
Toimitusjännite	5,5 V
Virtalähteet	3/5 V
Rajapinta	I2c, smbus
Porttien lukumäärä	2
Bittien lukumäärä	16
Kellotaajuus	400 kHz
Toimitusvirta-max	0,2maa
Keskeyttää lähtö	Kyllä
Virta - lähtölähde/pesuallas	10 mA / 25mA
Piirteet	Huoko
Korkeus	1,2 mm
Pituus	7,8 mm
Leveys	4,4 mm
Paksuus	1 mm
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

Kaavamainen esitys

Levityspiiri

Logiikkakaavio

Asettelukuva

PCF8575: n monipuolinen käyttö

PCF8575, monipuolinen I/O -laajennus, vaikuttaa merkittävästi erilaisiin teknologisiin areenoihin.Sen monipuoliset sovellukset kattavat televiestinnän, henkilökohtaisen tietojenkäsittelyn ja sen ulkopuolella osoittaen sen pätevyyden useiden ääreisyhteyksien hallinnassa tehokkaasti.

Televiestintälaitteet

Televiestintäalalla PCF8575 parantaa laitteita, kuten suodatinyksiköitä laajentamalla GPIO -ominaisuuksia, mahdollistaen tarkemman ohjauksen ja tarkkuuden monimutkaisissa signaalinkäsittelyympäristöissä.Sen sopeutumiskyky toimii luotettavana kumppanina, joka pyrkii tarkentamaan järjestelmiä, varmistaen vakaan yhteyden ja tarkan signaalin hallinnan.

Palvelininfrastruktuuri

Tämä komponentti helpottaa virtaviivaisia ​​toimintoja palvelininfrastruktuurissa tarjoamalla mukautuvia yhteyksiä, jotka ovat aktiivisia korkean kysynnän asetuksiin.Se antaa sinulle leveysasteen optimoida palvelinsuunnitelmat joustavasti ja skaalautuvuudella, mikä vastaa kehittyviä vaatimuksia minimaalisilla laitteistomuutoksilla.

Verkottumisreitittimet

PCF8575: llä on tukeva rooli reitittimien verkkoon laajentamalla laitteen ohjelmoitavuutta ja liitettävyyttä.Auttamalla tukevuuteen ja mukautuvuuteen keskittyvien reitittimien kehittämistä, se auttaa luomaan hienostuneita ratkaisuja, jotka hallitsevat tehokkaasti tietoliikennettä.

Henkilökohtaiset tietotekniikan laitteet

Henkilökohtaisen tietotekniikan maailmassa tämä I/O -laajennus tarjoaa sinulle joustavuuden perifeerien ja parannusten innovaatioon ilman, että järjestelmäarkkitehtuurirajoitukset rajoittavat sitä.Se rohkaisee luovuutta laitteiston suunnittelussa, edistämällä saatavilla olevia tekniikoita markkinoihin tehokkaasti.

Kulutuselektroniikka

Nopeasti vauhdilla kulutuselektroniikkamarkkinoilla PCF8575 laajentaa laiteominaisuuksia ilman suurten uudelleensuunnittelujen taakkaa.Tämä kyky antaa yrityksille mahdollisuuden esitellä huipputekniset ominaisuudet pienikokoisissa malleissa, mikä auttaa ylläpitämään kilpailukykyistä läsnäoloa jatkuvasti kehittyvässä teollisuudessa.

Teollisuusautomaatiojärjestelmät

PCF8575 on tärkeä tekijä teollisuusautomaatiossa, mikä helpottaa poikkeuksellista prosessin hallintaa ja seurantaa.Tarjoamalla vaarallisia yhteyksiä, se tukee hienostuneita operaatioiden hallintaa, tehokkuuden parantamista ja seisokkien vähentämistä valmistusasetuksissa.

Laitteet, joilla on rajoitetut GPIO -vaihtoehdot

Laitteille, jotka rajoittavat niukan GPIO: n saatavuuden, PCF8575 esittelee vallankumouksellisen ratkaisun laajentamalla portteja, mikä mahdollistaa parannuksen oheislaitteiden kanssa.Tämä joustavuus antaa luovan huoneen kehittää innovatiivisia ratkaisuja, jotka on räätälöity tiettyihin käyttäjän tarpeisiin.

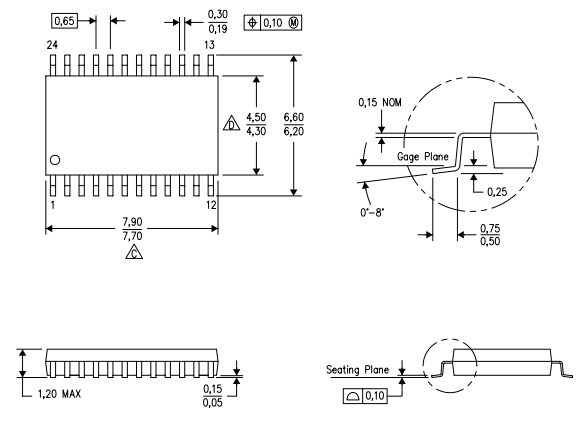

Paketti

Valmistaja

Texas Instruments (TI), jonka pääkonttori sijaitsee Dallasissa, Texasissa, on antanut huomattavan panoksen puolijohdeteollisuuden edelläkävijöinä, pääasiassa integroituihin piireihin.Innovatiivisesta hengestään tunnetuksi tunnetuksi TI on vaikuttanut syvästi lukuisiin teknologisiin kehityksiin läpimurtojensa kautta analogisessa ja sulautetussa prosessoinnissa.Ajan myötä yritys on laajentanut laajaa patenttikokoelmaansa ja saanut vahvan markkinoiden läsnäolon heijastaen jatkuvaa huippuosaamista ja innovaatiota.Koulutus- ja teknologiatapahtumat ovat muokanneet TI: n monipuolinen tuotelikokoonpano, mukaan lukien laitteet, kuten laskimet, mikrokontrollerit ja moniytimiset prosessorit.
