480 V: n kolmivaiheinen sähköjärjestelmät: Johdotuskokoonpanot, edut ja sovellukset

Tämä opas selittää, mikä on 480-voltin kolmivaiheinen voima ja miksi sitä käytetään tehtaissa ja suurissa rakennuksissa.Se kattaa kuinka tällainen voima toimii, eri tavoin se voidaan kytkeä (kuten Delta ja Wye) ja missä se on hyödyllisin.Jos olet kiinnostunut siitä, kuinka Power pääsee raskaisiin laitteisiin tai miksi yritykset käyttävät korkeampia jännitteitä, tämä artikkeli opastaa sen läpi askel askeleelta.

Luettelo

Mikä on kolmivaiheinen johdotuskokoonpano?

Kolmivaiheinen johdotus on tärkeä teollisissa ja kaupallisissa sähköjärjestelmissä.Se mahdollistaa sähkön jakautumisen tehokkaasti ja johdonmukaisesti.Yhdysvalloissa nämä järjestelmät toimivat yleensä 480 voltin syöttöjännitteellä.Siihen mennessä, kun sähkö saavuttaa laitteen, se putoaa tyypillisesti noin 460 voltiin luonnollisten linjahäviöiden vuoksi.Tämä pudotus ei vaikuta järjestelmän ydintoiminnallisuuteen, joka tarjoaa edelleen tasaista virtaa joukolla johtimia, jotka yhdistävät lähteen kuormaan.Kaksi näissä järjestelmissä käytettyä yleistä kokoonpanoa ovat Delta ja Wye (tai Star).Jokaisessa asennuksessa on selkeät piirteet ja se sopii tiettyihin operatiivisiin tarpeisiin.

A Delta Asennus, generaattorin tai muuntajan kolme käämiä on kytketty suljetussa kolmiossa.Jokainen nurkka edustaa vaihetta, ja voima virtaa linjojen välillä, ei neutraalin kautta.Koska neutraalia johtoa ei ole, tämä järjestelmä tukee vain linja-line-yhteyksiä, mikä yksinkertaistaa johdotusta, mutta rajoittaa sen tasapainoisiin kuormiin, jotka eivät tarvitse neutraalia.Tätä kokoonpanoa käytetään usein järjestelmissä, joissa vain kolmivaiheinen laite on käynnissä.

Se Kuusio Asennus yhdistää kunkin kolmen käämin yhden pään jaettuun keskuspisteeseen, tämä on neutraali.Tämä malli mahdollistaa sekä linja-line- että linja-neutraalien yhteydet, mikä tekee järjestelmästä joustavamman.Se tukee laajempaa valikoimaa laitteita, mukaan lukien yksivaiheiset laitteet, ja toimii hyvin sekakuormitusympäristöissä.Tämän vuoksi Wye on usein suositeltava suuremmissa järjestelmissä, joissa on täytettävä eri tehovaatimukset.

Kuinka 480 V: n kolmivaiheinen teho toimii?

480 V: n kolmivaiheinen sähköjärjestelmä käyttää kolmea vuorottelevaa virtaa, jotka kumpikin siirtyvät 120 astetta.Tämä ajoitusero tarkoittaa, että voima virtaa aina sujuvasti ja johdonmukaisesti.Jopa yksi vaihe putoaa, toinen nousee, mikä luo vakaan virtalähteen.Jokaisella kolmesta johtimesta, vaiheen A, B ja C on 480 volttia niiden välillä.Koska järjestelmä saavuttaa jännitteensa huippunsa eri aikoina, järjestelmä välttää yhden vaiheen tehosta löydetyt lasku ja nousut.Tämä asennus on ihanteellinen koneiden pitämiseen keskeytyksettä.

Tämän järjestelmän päävahvuus on vaiheen etäisyyden välillä.Kun yksi vaihe on alhaisimmassa pisteessä, toinen on korkeimmalla tai lähellä sitä.Tämä tasapaino varmistaa tasaisen tehontuotannon, mikä vähentää vilkkumista, vaihtelua ja tehon menetystä.Tuloksena on tasaisempi, luotettavampi suorituskyky, etenkin teollisuuskoneille, jotka luottavat tasaiseen energiaan.Tämä järjestelmä pienentää myös tarvittavien johtojen kokoa, koska tehokuorma on jaettu kolmeen riviin.Tämä alentaa materiaalikustannuksia ja helpottaa asennuksia.Levittämällä tehoa tasaisesti, järjestelmä estää myös äkilliset jännitemuutokset, mikä auttaa suojaamaan laitteita kulumiselta ja vaurioilta.Lyhyesti sanottuna 480 V: n kolmivaiheinen teho tuottaa luotettavan, tehokkaan ja tasapainoisen energian.

Kolmen johtimen deltakokoonpano

Kuva 2. Kolmen johtimen deltakokoonpano

Se Delta -kokoonpano , jota käytetään yleisesti teollisuustehon jakautumisessa, järjestää muuntajan tai moottorin kolme käämiä suljetussa silmukan kuviossa, kun käämitys on kytketty seuraavan alkuun.Tämä muodostaa kolmionmuotoisen muodon, joten nimi "Delta".Toisin kuin muut kokoonpanot, kuten WYE, Delta -järjestelmä ei käytä neutraalia johtoa.Tämä poissaolo yksinkertaistaa johdotusta ja infrastruktuuria samalla kun se tehokas tietyille korkean kysynnän sovelluksille.Tässä asennuksessa jokainen kolmen vaiheen linja, joka on usein merkitty L1, L2 ja L3, on kytketty yhteen kolmion kulmista.Koska neutraalia ei ole, jännite mitataan suoraan viivojen välillä linjan ja neutraalin välillä.Tämä linja-line-jännitekonfiguraatio tukee suurempaa tehonsiirtoa ja tekee deltajärjestelmistä, jotka sopivat erityisesti raskaisiin, kolmivaiheisiin kuormituksiin.

Yksi delta -kokoonpanon eduista on sen kyky toimittaa korkea aloitusmomentti suurten moottorien, kompressorien ja muiden koneiden virran suhteen, jotka vaativat merkittävää voiman nousua käynnistyksen yhteydessä.Tämä tekee deltajärjestelmistä, jotka ovat ihanteellisia teollisuusasetuksiin, tuotantolaitoksiin ja muihin korkean kuormituksen ympäristöihin.Delta -kokoonpanot tarjoavat tietyn toiminnan redundanssin.Jos jokin kolmesta vaiheesta epäonnistuu tai irrotettu, loput kaksi voivat edelleen toimittaa tehoa, vaikkakin vähentyneellä kapasiteetilla.Tämä ominaisuus, jota joskus kutsutaan "avoimeksi delta" -operaatioksi, tarjoaa arvokasta joustavuutta järjestelmissä, joissa tarvitaan jatkuvaa toimintaa.

Toinen etu on Delta -konfiguraation vastus harmoniselle vääristymiselle tai sähkökoheelle, joka voi häiritä herkkiä laitteita.Koska Delta -järjestelmän virta kiertää suljetun silmukan sisällä, sillä on taipumus peruuttaa monentyyppiset harmoniset tyypit, mikä edistää puhtaampaa ja vakaampaa virtalähdettä.Tämä kokoonpano ei kuitenkaan ole ilman rajoituksia.Neutraalin johdon puute tarkoittaa, että järjestelmä ei sovellu hyvin sekakuormitusympäristöihin, joissa käytetään sekä kolmivaiheisia että yksivaiheisia laitteita.Tämä tekee Delta-järjestelmistä vähemmän monipuolisia kaupallisissa tai asuinalueissa, joissa valaistus, poistot ja muut yksivaiheiset kuormat ovat yleisiä.

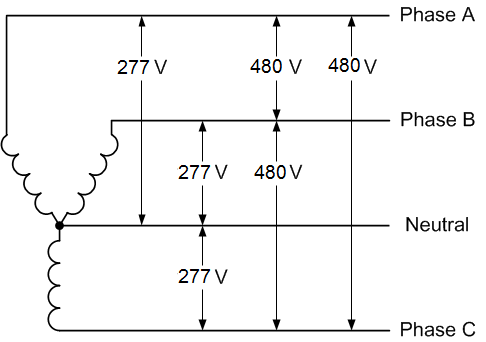

Neljäkylpän wye-kokoonpano

Kuva 3. Neljolkkinen Wye-kokoonpano

Nelijohto Wye -kokoonpano, joka tunnetaan myös nimellä Star Configuration, on yksi yleisimmin käytetyistä sähköjärjestelmien asetuksista kaupallisessa ja teollisuusvoiman jakelussa.Sen suunnittelu sisältää kolmivaiheiset johtimet ja neljäs johdin, nimeltään neutraali.Tämä ylimääräinen neutraali johdin on se, joka erottaa neljäsollon wye muista kokoonpanoista, mikä antaa sille monipuolisuuden toimittaa sekä kolmivaiheinen että yksivaiheinen sähkökuorma tehokkaasti.Tämän joustavuuden takia se on usein ensisijainen valinta sekakäyttöjärjestelmille, joissa erityyppiset laitteet ja laitteet vaativat vaihtelevia jännitteitä.

Wye -kokoonpanossa jokainen kolmivaiheinen johdo on kytketty yhteiseen keskipisteeseen, jota kutsutaan neutraaliksi tai tähtipisteeksi.Tämä keskuspiste on myös maadoitettu ja laajennettu ulospäin neutraalina johtimena.Jännitteet minkä tahansa kahden vaiheen linjan välillä ovat yhtä suuret ja etäisyydet 120 astetta toisistaan ​​vaiheessa, mikä tarjoaa tasapainoisen kolmivaiheisen järjestelmän.Yhdysvalloissa tämä johtaa 480 volttia minkä tahansa kahden vaiheen ja 277 voltin välillä minkä tahansa yhden vaiheen ja neutraalin välillä.Tämä kaksijänniteominaisuus on ihanteellinen rakennuksille tai palveluille, joiden on käytettävä sekä raskaita koneita (mikä vaatii 480 V: n kolmivaiheista tehoa) että vakiovalaistus- tai toimistolaitteita (joka toimii 277 V: n yksivaiheisella teholla).

Yksi neljäsollon Wye-järjestelmän eduista on sen kyky minimoida energian menetys pitkillä matkoja.Neutraalin johdon sisällyttäminen antaa järjestelmän tasapainottaa epätasapainoisia kuormia tehokkaammin ja auttaa kuljettamaan paluuvirtoja turvallisesti järjestelmissä, joissa kaikki vaiheet eivät ole yhtä ladattuja.Tämä johtaa parantuneeseen energiatehokkuuteen ja alhaisempiin linjahäviöisiin verrattuna kokoonpanoihin, joilla ei ole neutraalia polkua.Tämä kokoonpano on hyödyllinen paikoissa, kuten korkeat toimistorakennukset, suuret tehtaat, sairaalat ja koulut, minne sähkön on saatava paljon eri alueita tai lattiaa.Koska se voi tarjota sekä 277 V: n että 480 V: n tehoa samasta järjestelmästä, se helpottaa johdotusta, vähentää ylimääräisten laitteiden, kuten muuntajien, tarvetta ja auttaa alentamaan asennuskustannuksia.Neutraali lanka auttaa myös pitämään jännite tasaisena, vähentää tehonhäviöitä pitkillä matkoina ja tekee järjestelmästä turvallisemman ja luotettavamman.

Johdotuksen värikoodit 240 V: lle ja 480 V: lle

Oikea värikoodaus johdotuksessa auttaa estämään virheitä ja varmistamaan turvallisuuden.Yhdysvalloissa kansallinen sähkökoodi (NEC) tarjoaa ohjeita johtimien tunnistamiseksi kolmivaiheisessa järjestelmässä.

Järjestelmätyyppi	Kapellimestari	Värikoodi
240 V yksivaiheinen	Rivi 1 (L1)	Musta
	Rivi 2 (L2)	Punainen
	Neutraali (n)	Valkoinen
	Maa (PE)	Vihreä / vihreä keltaisella / paljain
240 V kolmivaiheinen	L1	Musta
	L2	Punainen
	L3	Sininen
	Neutraali (jos sitä käytetään)	Valkoinen
	Maa (PE)	Vihreä / vihreä keltaisella / paljain
480 V kolmivaiheinen	L1	Ruskea
	L2	Oranssi
	L3	Keltainen
	Neutraali (jos sitä käytetään)	Harmaa
	Maa (PE)	Vihreä / vihreä keltaisella / paljain

Ero 460 V: n ja 480 V: n välillä

Näkökohta	480 V	460 V
Jännitteen tyyppi	Jakelujännite	Käyttöjännite
Lähde	Lähetetty hyödyllisyydestä tai muuntajasta	Jännite laitteissa linjahäviöiden jälkeen
Tyypillinen käyttö	Toimitettu laitoksen yli	Mitä koneet/laitteet on suunniteltu toimimaan
Jännitepisara	Alkuperäinen jännitetaso	Tyypillisesti ~ 20 V alempi vastus- ja linjahäviöiden takia
Laitteiden yhteensopivuus	Ei yleensä merkitty 480 V: ksi laitteeksi	Useimmat teollisuuskoneet on merkitty ja rakennettu 460 V: lle
Sallittu variaatio	Ei määritelty laitteille	Yleensä ± 20 V
Yhteiset kokoonpanot	Voidaan toimittaa Delta- tai Wye -järjestelmien kautta	Riippuu myös järjestelmän kokoonpanosta
Sovelluskonteksti	Teollisuusvoiman jakelu	Teollisuuslaitteiden toiminta
Kotitalousvertailu	Ei käytetä asuinasetuksissa	Paljon korkeampi kuin tyypilliset kotitalouksien jännitteet (120 V/240 V)
Merkitys	On ymmärrettävä asianmukaisen järjestelmän suunnittelun suhteen	Varmistaa, että laitteet toimivat tehokkaasti ja turvallisesti

480 V: n kolmivaiheinen järjestelmän edut

380 V: n kolmivaiheinen tehon käyttö tarjoaa merkittäviä etuja teollisuusoperaatioille.

Tehokkuus ja tehonlähtö

Kolmivaiheiset järjestelmät ovat tehokkaampia kuin yksivaiheiset järjestelmät, koska ne voivat tuottaa enemmän virtaa lisäämättä virran määrää.Tämä tarkoittaa, että käytetyt johdot voivat olla ohuempia, mikä säästää rahaa materiaaleihin ja helpottaa asennusta.Kolmivaiheisen tehon kaava sisältää erityisen kertoimen, √3 (noin 1,73), joka osoittaa, että sillä voi olla enemmän tehoa kuin yksivaiheinen järjestelmä samalla jänniteellä ja virralla.Siksi kolmivaiheisia järjestelmiä käytetään yleisesti paikoissa, jotka tarvitsevat paljon virtaa, kuten tehtaat tai rakennukset, joissa on suuret koneet.Ne antavat enemmän valtaa, asentaminen maksaa vähemmän ja työskentelevät kokonaisuudessaan tehokkaammin.

Alhaisemmat kustannukset ja parempi energian käyttö

Alemman sähkövirran käyttäminen tarjoaa etuja sekä kustannus- että energiatehokkuudessa.Kun virtaa pienennetään, johtimien, kuten johtimien ja kaapeleiden, koko voidaan minimoida.Tämä tarkoittaa suoraan materiaalikustannusten säästöjä, koska pienet johtimet vaativat vähemmän kuparia tai alumiinia.Lisäksi asennus tulee helpommaksi ja vähemmän työvoimavaltaisesti vähentäen edelleen kuluja.Matalampi virra johtaa myös vähentyneisiin resistiivisiin häviöihin, mikä tarkoittaa vähemmän energiaa, kun lämmö on, kun sähkö kulkee pitkillä matkoja.Tämä parantaa järjestelmän yleistä tehokkuutta.Ajan myötä nämä edut kerääntyvät, mikä johtaa huomattaviin käyttökustannusten vähentymiseen ja edistämään kestävämpää ja kustannustehokkaampaa energianhallintaa.

Korkea luotettavuus

Järjestelmä on suunniteltu erittäin luotettavuuteen, mikä varmistaa jatkuvan toiminnan jopa osittaisen vikaantumisen yhteydessä.Esimerkiksi, jos yksi vaihe kokee vian tai menee offline -tilassa, järjestelmä pystyy edelleen toimimaan, vaikkakin pienemmällä kapasiteetilla.Tämä sisäänrakennettu osittainen redundanssi toimii suojauksena täydellisiin sammutuksiin, jolloin prosessit voivat jatkaa keskeytyksettä.Tällainen joustavuus on erityisen tärkeä aloilla, joilla seisokkeja voi johtaa taloudellisiin tappioihin, turvallisuusriskeihin tai molemmille - kuten valmistus, terveydenhuolto tai tietokeskukset.Ylläpitämällä osittaista toiminnallisuutta vikojen aikana, järjestelmä ei vain suojaa toiminnan jatkuvuutta, vaan tarjoaa myös arvokasta aikaa diagnostiikkaan, korjaamiseen ja lieventämiseen vaarantamatta koko infrastruktuuria.

Missä käytetään 480 V: n kolmivaiheista tehoa?

Tämän tyyppinen teho on yleistä tiloissa, joissa tarvitaan suuria määriä energiaa laitteiden ajamiseksi tehokkaasti ja luotettavasti.

Sähkömoottorit

Sähkömoottorit, etenkin raskaat koneet, vaativat korkean aloitusmomentin ja vakaan virran luotettavasti.480 V: n kolmivaiheinen voima toimittaa tämän tasaisella, tasapainoisella tavalla.Tämä vähentää jännitettä ja estää ylikuumenemisen, kaksi yleistä syitä moottorin kulumiselle ja vikalle.Ympäristöissä, kuten lattiat tai kunnalliset vesijärjestelmät, joissa moottorit kulkevat usein jatkuvasti tai pyöräilevät usein ja usein, kolmivaiheisen tehon kestävyydellä ja energiatehokkuudella on merkitys seisokkien ja ylläpidon minimoinnissa.

LVI -järjestelmät

Suuren mittakaavan lämmitys-, tuuletus- ja ilmastointijärjestelmät (LVI) käyttävät kompressoreita, puhaltimia ja virtaa vetäviä puhaltimia.480 V: n kolmivaiheinen teho varmistaa, että nämä komponentit käyvät ylikuormittamatta piirejä tai vaativat erittäin paksua johdotusta, mikä muuten olisi tarpeen alhaisempien jännitteisten järjestelmille.Johdonmukainen virtavirta auttaa ylläpitämään vakaata lämpötilaa herkissä ympäristöissä, kuten palvelinhuoneissa tai käyttöteattereissa vähentäen laitteiden vikaantumisen tai energiajätteen riskiä.

Suuret valaistusjärjestelmät

Tiloilla, joissa tarvitaan laajaa ja voimakasta valaistusta, 480 V: n kolmivaiheinen teho tarjoaa tasaisen ja tehokkaan energian tarjonnan.Tämä on tärkeää korkealokeroiden valaistusjärjestelmissä tai ulkoilmavalaisimissa, jotka valaisevat suuria alueita.Johdonmukainen jännite vähentää välkkymistä ja varmistaa yhdenmukaisen valon jakautumisen, mikä ei vain paranna näkyvyyttä ja turvallisuutta, vaan myös vähentää ylläpitotarpeita estämällä ennenaikaiset polttimon ja painolastin viat.Lisäksi valaistuspiirien ajaminen suuremmilla jännitteillä voi johtaa energiansäästöihin ajan myötä alhaisemman virran vetovoiman ja vähentyneiden siirtohäviöiden vuoksi.

Johtopäätös

380 V: n kolmivaiheinen sähköjärjestelmä tarjoaa tehokkaan, tehokkaan ja vakaan energiaratkaisun teollisiin ja kaupallisiin sovelluksiin.Tukemalla tasapainoisia kuormia, vähentämällä energiahäviöitä ja mahdollistamalla sujuvan laitteiden toiminnan, ne auttavat yrityksiä vähentämään kustannuksia ja ylläpitämään korkeaa luotettavuutta.Joustavilla kokoonpanoilla, kuten Delta ja Wye, sekä kaksijännitehalnausominaisuudet neljän johdinjärjestelmissä, nämä asetukset on suunniteltu tyydyttämään monipuoliset toimintatarpeet, mikä tekee niistä raskaan sähköisen infrastruktuurin selkäranka.
