DAC8408FS: Tietokone, Pinout, ominaisuudet ja sovellukset

Tämä opas selittää kaiken, mitä sinun tarvitsee tietää DAC8408FS: stä, pienestä mutta tehokkaasta sirusta, joka muuttaa digitaaliset signaalit analogisiksi.Se sisältää neljä digitaalista analogista muuntaa (DAC) yhdessä pakkauksessa, mikä tekee siitä erinomaisen tilaa ja osien vähentämistä piirissä.Opit sen ominaisuuksista, miten se toimii, mihin sitä käytetään ja miten se yhdistää ja ohjelmoida.Jos työskentelet projektien, kuten testilaitteiden, automaation tai äänijärjestelmien parissa, tämä opas auttaa sinua saamaan kaiken irti DAC8408FS: stä.

Luettelo

DAC8408FS -yleiskatsaus

Se DAC8408FS, osa analogisten laitteiden DAC8408-perhettä, edustaa hienostunutta mallia 8-bittisen CMOS-digitaalisen analogi-muuntimien QUAD-alueella.Tämä perhe sisältää laitteita, jotka tarjoavat korkean suorituskyvyn ominaisuuksilla, kuten neljällä integroidulla DAC: lla yhdessä 28-nastaisessa paketissa, mikä varmistaa kompaktit ja tehokkaat suunnittelumahdollisuudet.Jokaisella DAC: lla on oma referenssitulo ja palautevastus, mikä parantaa tarkkuutta ja hallintaa.Laitteissa on aluksen tietojen salvat, jotka tukevat sekä luku- että kirjoitusoperaatioita, ominaisuus, joka mahdollistaa parannettua toiminnallisuutta, kuten itsediagnostiikkaa järjestelmän luotettavuuden ylläpitämisessä.DAC8408 -sarjan ominaispiirteitä ovat ± 1/4 LSB -päätepisteen lineaarisuus ja taattu monotoninen suorituskyky, ja DAC: t vastaavat 1 prosenttiin.Tämä sarja on suunniteltu mikroprosessorin yhteensopivuuteen ja tukee neljän kvaranttia moninkertaistumista erilaisille laskentatehtäville.DAC8408 toimii yhdellä +5 V: n tarjonnalla, mikä tekee siitä ihanteellisen pienen virrankulutuksen sovelluksiin.Se on suunniteltu salvankestäväksi ja on yhteensopiva sekä TTL: n että CMOS-logiikan kanssa tarjoamalla joustavuutta eri digitaalisten alustojen välillä.

Jos haluat pitää toiminnot sujuvasti, irtotavarana asettaminen kanssamme on älykäs siirto.

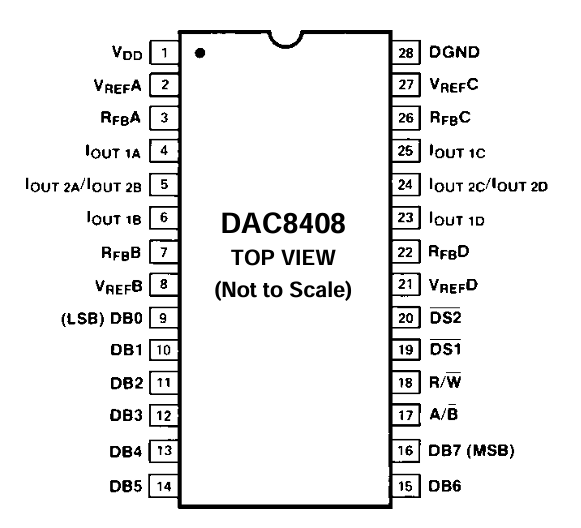

DAC8408FS -nastakokoonpano

Nasta	Nimi	Kuvaus
1	VDD	Positiivinen virtalähde
2	VVIITEEräs	Referenssijännitteen tulo a
3	R -FBEräs	Palautevastus a
4	MinäUlkona 1a	DAC A Lähtövirta 1
5	MinäUlkona 2a / iUlkona 2b	DAC A/B Lähtövirta 2
6	MinäUlkona 1B	DAC B -lähtövirta 1
7	R -FBB -	Palautevastus B
8	VVIITEB -	Viitejännitetulo b
9	DB0 (LSB)	Databitti 0 (vähiten merkittävä bitti)
10	DB1	Data bitti 1
11	DB2	Data bitti 2
12	DB3	Data bitti 3
13	DB4	Data bitti 4
14	DB5	Data bitti 5
15	DB6	Data bitti 6
16	DB7 (MSB)	Databitti 7 (merkittävin bitti)
17	A/b	DAC -kanavan osoite (a tai b)
18	R/w	Lue/kirjoita hallinta
19	DS1	Data STROBE 1
20	DS2	Data STROBE 2
21	VVIITED -d	Referenssijännitteen tulo d
22	R -FBD -d	Palautevastus d
23	MinäUlkona 1D	DAC D Lähtövirta 1
24	MinäUlkona 2c / iUlkona 2D	DAC C/D -lähtövirta 2
25	MinäUlkona 1C	DAC C -lähtövirta 1
26	R -FBC	Palautevastus C
27	VVIITEC	Referenssijännitteen tulo c
28	Dgnd	Digitaalinen pohja

DAC8408FS CAD -mallit

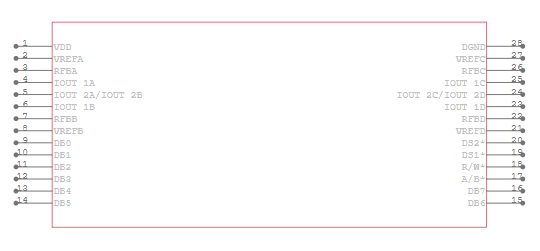

DAC8408FS -symboli

DAC8408FS -jalanjälki

DAC8408FS 3D -malli

DAC8408FS -ominaisuudet

Olla Korkea lineaarisuus ja monotonisuus: DAC8408FS tarjoaa ± 1/4 LSB -päätepisteen lineaarisuuden, mikä varmistaa, että lähtöanaloginen jännite kasvaa lineaarisesti digitaalisen tulon arvon lisääntyessä.Tämä tarkkuus on hyvä sovelluksille, jotka vaativat tarkkaa jännitteenhallintaa.Sen taattu monotoninen suorituskyky tarkoittaa, että lähtö pitää joko tasaisena tai muuttuu samaan suuntaan kuin syöttö, estäen ei -toivottua käyttäytymistä, kuten jännitekaspoja siirtymien aikana.

Olla DAC -sovitus: Jokainen DAC8408F: n neljästä DAC: stä vastaa 1 prosenttiin toisistaan.Tämä korkea johdonmukaisuus varmistaa, että kaikki kanavat toimivat tasaisesti sovelluksissa, joissa samanaikaiset lähdöt tarvitsevat samanlaista tarkkuutta, kuten värisekoituksen videonäytöille tai tarkkoihin ohjauspiiriin.

Olla Mikroprosessorin yhteensopivuus : DAC8408FS sisältää yleisen 8-bittisen TTL/CMOS-yhteensopivan tuloportin.Tämän yhteensopivuuden avulla se voi liittyä suoraan suosittuihin mikroprosessoreihin, kuten 6800, 8080, 8085 ja Z80, mikä helpottaa helppoa integrointia olemassa oleviin digitaalisiin järjestelmiin ilman lisämuuntamislaitteiden tarvetta.

Olla Lue/kirjoita kyky: Ajoneuvojen tietojen salvat, jotka tukevat sekä luku- että kirjoitustoimenpiteitä, DAC8408FS sallii tietojen kirjoittamisen mihin tahansa neljään DAC -salpaan ja myöhemmin lukea takaisin.Tämä ominaisuus on arvokas järjestelmille, jotka suorittavat säännöllisiä säätöjä tai itsetarkastuksia, koska se mahdollistaa järjestelmän diagnostiikan ja seurannan ilman lisäpiiriä.

Olla Neli-kvadrantti kertolasku: Neljän kvadrantin kertolaskujen tukeminen, DAC8408FS pystyy käsittelemään bipolaarista tulotietoja tuottaakseen sekä positiivisia että negatiivisia lähtöjännitteitä.Tämä ominaisuus on hyvä sovelluksille, jotka vaativat modulaatiota tai muita prosesseja, joissa signaalin napaisuus voi vaihdella, kuten äänenkäsittelyssä tai toimilaitteen hallinnassa.

Olla Yksittäinen toimenpide: Laite toimii yhdellä +5 V: llä, mikä yksinkertaistaa virranhallintaa kompakteissa järjestelmissä ja vähentää yleistä virrankulutusta.Tämä ominaisuus tekee DAC8408F: stä ihanteellisen akkukäyttöisille laitteille tai muille sovelluksille, joissa tehon tehokkuus on ensisijainen.

Olla Salvankestävä: DAC8408FS: n parannettu salpakestävyys varmistaa, että laite on vähemmän herkkä äkillisille tai liiallisille jännitekappeille aiheuttamille vaurioille.Tätä kestävyyttä käytetään ankarissa sähköympäristöissä tai sovelluksissa, joissa jännitteenvaihtelut ovat yleisiä, koska se parantaa laitteen luotettavuutta ja pitkäikäisyyttä.

DAC8408FS -lohkokaavio

Se DAC8408FS on 8-bittinen 8-bittinen, joka kertoo digitaaliseen analogiseen muunnin (DAC), joka on suunniteltu nopeaan, tarkkaan sovellukseen.Sisäinen lohkokaavio paljastaa, että se integroi neljä riippumatonta DAC-kanavaa, jotka on merkinnyt A: n kautta. Jokainen kanava sisältää oman salvan, kolmen valtion puskurin ja DAC-ytimen, mikä mahdollistaa yksilölliset digitaaliset analogiset muunnokset.Digitaalinen data syötetään 8-bittisen dataväylän (DB0-DB7) kautta, nasta 9: n vähiten merkitsevä bitti (LSB) ja Pin 16: n merkittävin bitti (MSB). Kaksisuuntainen linja-ohjainliittymä tämän väylän kanssa sisäisen ohjauslogiikan ja lukitusten hallinnassa, ohjaamon nastat, kuten A/B (osoitevalinta), R/W (lue/kirjoitus) ja sirujen valintalinjat (DS1, DS2).

Lukoilla on digitaaliset tulotiedot ennen kuin vastaava DAC muuntaa sen, kun taas kolmen tilan puskurit mahdollistavat datan eristyksen tai kulun ohjauslogiikkatilasta riippuen.Jokainen DAC vastaanottaa oman referenssijännitteen tuloksen (VREF A - D), mikä mahdollistaa analogisten lähteiden riippumattoman skaalauksen.DAC: t tuottavat virranlähtöjä (IOUT1 ja IOUT2 ​​jokaiselle DAC: lle), jota voidaan käyttää eri tavalla.Jokaiselle DAC: lle toimitetaan palautevastukset (R_FB), joka auttaa jännitteen lähdön muuntamisessa tai virran summauskokoonpanoissa.Laite saa virran V_DD: n (nasta 1) kautta ja maadoitettu DGND: n (PIN 28) kautta, varmistaen asianmukaisen esijännityksen digitaaliseen toimintaan.Kaiken kaikkiaan kaavio näyttää, kuinka digitaaliset tulotiedot lukitaan selektiivisesti ja muunnetaan analogisiksi virranotoksille osoitteen ohjauksessa ja luku-/kirjoitussignaalit.

DAC8408FS -tekniset tiedot

Parametri	Tyyppi
Valmistaja	Analog Devices Inc.
Pakkaus	Putki
Osien tila	Vanhentunut
Bittien lukumäärä	8
D/A -muuntimien lukumäärä	4
Asettumisaika	250 ns
Lähtötyyppi	Nykyinen - pimeä
Differentiaalilähtö	Ei
Tietorajapinta	Yhdensuuntainen
Viitetyyppi	Ulkoinen
Jännite - syöttö, analoginen	5V
Jännite - toimitus, digitaalinen	5V
Inl/dnl (LSB)	± 0,5 (max), ± 1 (max)
Arkkitehtuuri	R-2R
Käyttölämpötila	-40 ° C ~ 85 ° C
Paketti / kotelo	28-SOIC (0,295 ", 7,50 mm leveys)
Toimittajan laitepaketti	28-SIIC
Asennustyyppi	Pintakori
Perustuotteenumero	DAC8408

DAC8408FS -sovellukset

Automaattiset testilaitteet (ATE)

DAC8408FS: ää käytetään automaattisissa testilaitteissa tarkan jännitetason asettamiseksi elektronisten komponenttien ja järjestelmien testaamiseksi.Tämä varmistaa, että kukin testaamassa komponentti tai järjestelmä arvioidaan tarkasti suorituskyvyn suhteen määriteltyihin standardeihin.Toimittamalla digitaalisiin tuloihin perustuvat ohjatut analogiset lähdöt DAC8408FS mahdollistaa automatisoidun ja toistettavan testausympäristön.

Teollisuusautomaatio

Teollisuusautomaatiossa DAC8408FS muuntaa digitaaliset komennot vastaaviksi analogisiksi signaaleiksi, jotka ohjaavat koneita ja prosessioperaatioita.Tätä sovellusta käytetään tarkkuuden ja tehokkuuden ylläpitämiseen automatisoiduissa valmistuslinjoissa, joissa on tarpeen koneen toimintojen, kuten nopeuden, sijainnin ja voiman, tarkka hallinta.

Monikanavaiset mikroprosessorien ohjatut järjestelmät

DAC8408FS antaa mikroprosessoreille mahdollisuuden hallita useita analogisia lähtöjä samanaikaisesti monimutkaisissa järjestelmissä, jotka vaativat koordinoitua toimintaa eri kanavien välillä.Tämä toiminnallisuus on hyvä sovelluksissa, jotka vaihtelevat monen anturitietojen integroinnista toimilaitteen hallintaan, jossa synkroninen analoginen lähdön tuotanto parantaa järjestelmän suorituskykyä ja integraatiota.

Digitaalisesti ohjattu toimintavahvistimen siirron säätö

Tämä sovellus käsittää DAC8408FS: n käyttämisen digitaalisesti kalibroida operatiivisten vahvistimien siirtymäjännite piirimalleissa.Tarkka OP-AMP: n offset-säätö on tärkeä signaalin vääristymisen minimoimiseksi ja analogisen signaalinkäsittelyn tarkkuuden parantamiseksi.DAC8408FS mahdollistaa näiden siirtymien hienosäätöön digitaalisten tulojen avulla tarjoamalla analogisten piirien vakaamman ja tarkemman toiminnan.

Prosessin hallinta

DAC8408FS: ää käytetään prosessinohjausjärjestelmissä, jotka seuraavat ja hallitsevat teollisuusprosesseja.Se muuntaa digitaaliset parametrit, kuten haluttu lämpötila, paine tai virtausnopeudet analogisiksi ohjaussignaaleiksi.Näitä signaaleja käytetään sitten säätöelementtien, kuten venttiilien ja moottorien, säätämiseen varmistamalla, että prosessimuuttujat pysyvät kohdennettujen kynnysarvojen sisällä, optimoimalla prosessin tehokkuutta ja turvallisuutta.

Digitaaliset vaimentimet

Viestintäjärjestelmissä ja äänilaitteissa DAC8408FS toimii digitaalisena vaimentimena säätämällä digitaalisten tulojen perusteella signaalin amplitudit.Tämä tarjoaa tarkan ohjauksen lähtösignaalien lujuudesta, mikä mahdollistaa optimoidun signaalin lähetyksen ja vastaanoton televiestinnässä ja hienosti viritettyjen äänilähtöjen äänilähtöissä äänenkäsittelyjärjestelmissä.

DAC8408FS samanlaisia ​​osia

Olla DAC8411IDCKR

Olla DAC8311IDCKT

Olla DAC8411IDCKT

DAC8408FS -ohjelmointivaiheet

Ymmärrä PIN -kokoonpano

Ennen DAC8408FS: n ohjelmointia on tärkeää ymmärtää sen PIN -koongaatio.DAC: lla on useita tärkeitä tappeja, mukaan lukien digitaalisten arvojen, datatulon (DB0 - DB7), ohjaustulot (A/B, R/W, DS1, DS2) DAC: n kanavan ja -tilan valitsemiseksi sekä analogiset lähdöt (IOUT A, B, C, D) jokaiselle neljälle DAC: lle.Kunkin PIN -koodin toiminnan tunteminen on välttämätöntä oikealle asennukselle ja toiminnalle.

Määritä referenssitulo

Kuvaus: DAC8408FS vaatii vertailujännitteen (VREF) analogisen lähdön asteikon asettamiseksi.Tämä referenssijännite voi olla missä tahansa välillä 0 - ± 20 V. Kytke vakaa vertailujännite VREF -nastaan ​​varmistaaksesi, että lähtöjännitealue vastaa sovellusvaatimuksiasi.Tämä jännite määrittää DAC -lähdöistä suurimman lähtövirran.

Määritä ohjaussignaalit

Kuvaus: Ohjaussignaaleja käytetään valitsemaan, mikä neljästä DAC -kanavasta (A, B, C tai D) on aktiivinen ja onko DAC luku- tai kirjoitustilassa.Nämä signaalit sisältävät DS1, DS2 (ChIP Select), A/B (Channel Select) ja R/W (READ/WRITE -tila).Näiden signaalien asettaminen oikein DAC8408FS -taulukon moodin valintataulukon mukaan on kriittinen tiedonsiirron ja toiminnan kannalta.

Kirjoita tiedot DAC: lle

Kun ohjaussignaalit on asetettu oikean DAC-kanavan ja kirjoitustilan valitsemiseksi, seuraava vaihe on syöttää 8-bittinen digitaalinen data (vaihtelee välillä 00-FF heksadesimaalina) DB0-DB7-datan syöttötaput.Käytä digitaalista tietoa datatuloihin ja varmista sitten, että se on lukittu oikein manipuloimalla ohjaustuloja ajoitusvaatimusten mukaisesti.Tämä prosessi siirtää digitaalisen arvon DAC: n sisäiseen rekisteriin muuttamalla sen vastaavaksi analogiseksi jänniteeksi lähtötapinassa.

Varmista analoginen lähtö

Kun tiedot on kirjoitettu DAC: lle, vastaava analoginen lähtö voidaan mitata valitun DAC -kanavan IOUT -nastalla.Tämä lähtö on tarkistettava yleismittarilla tai oskilloskoopilla sen varmistamiseksi

Toista muille kanaville

Jos joudut asettamaan lähdöt useille kanaville, toista kullekin kanavalle yllä olevat vaiheet.Jokainen kanava voidaan asettaa itsenäisesti erilaisilla digitaalisilla arvoilla, mikä mahdollistaa useita analogisia lähtöjä samanaikaisesti erilaisiin sovelluksiin.

DAC8408FS -edut

Integroitu quad -dacs

DAC8408FS integroi neljä 8-bittistä DAC: ta yhdeksi 28-nastaiseen pakettiin.Tämä ainutlaatuinen muotoilu yhdistää useita toimintoja yhdessä laitteessa yksinkertaistaen piirisuunnittelua.Monet hyötyvät vähentyneestä komponenttien määrästä, mikä puolestaan ​​minimoi vaaditun levyn tilan ja alentaa järjestelmän kokonaiskustannuksia.Tämä integrointi parantaa myös suorituskyvyn johdonmukaisuutta DAC -kanavien keskuudessa, jotka johtuvat yhdestä IC -suunnittelusta ominaisista sähköisistä ominaisuuksista.

Mikroprosessorin yhteensopivuus

Laite on yhteensopiva tavanomaisten 8-bittisten mikroprosessorien, kuten 6800, 8080, 8085 ja Z80, kanssa.Tämä varmistaa helpon integroinnin olemassa oleviin digitaalisiin järjestelmiin ilman lisäliittymää tai laajoja ohjelmistojen säätöjä.DAC8408F: t voivat suoraan hyväksyä digitaaliset signaalit näistä prosessoreista helpottaen järjestelmän saumattomia ja tehokkaita suunnitteluprosesseja.

Lue/kirjoita toiminnot, joissa muisti

DAC8408FS on varustettu aluksella olevilla tietojen salpilla, jotka pystyvät sekä luku- että kirjoitusoperaatioihin, ja mahdollistaa dynaamisen tiedonhallinnan.Tämä ominaisuus mahdollistaa uuden tiedon kirjoittamisen DAC: iin ja tarkistaa olemassa olevat tiedot yhdessä jaksossa tukemaan sovelluksia, jotka vaativat suurta luotettavuutta ja tarkkuutta, kuten automatisoidut testilaitteet ja digitaaliset palautteenhallintajärjestelmät.

Yksittäinen toimenpide

DAC8408FS toimii yhdellä +5 V: n tarjonnalla, mikä yksinkertaistaa virtalähteen suunnittelua.Tämä on edullista järjestelmissä, joissa on rajoitettu tila tai sovelluksissa, joissa tarvitaan minimalistisen virtalähteen arkkitehtuurin ylläpitämistä.Yhden tarjonnan toiminta auttaa myös vähentämään kaksoisvarusteen liittyvää yleistä virrankulutusta ja mahdollisia ongelmia, kuten melu- ja vakausongelmiin.

Alhainen virrankulutus

Tarjontavirta on vain 1,0 mA 25 ° C: ssa, DAC8408FS on erinomainen valinta virtalähtöisiin sovelluksiin.Sen alhainen virrankulutus on ihanteellinen akkukäyttöisille laitteille, kannettaville instrumenteille ja muille sovelluksille, joissa energiatehokkuus on ensisijainen tavoite, pidentäen akun käyttöikää ja vähentämällä lämpöongelmia tiheästi pakattuihin elektronisiin kokoonpanoihin.

Salvankestävä muotoilu

DAC8408FS: n parannettu salpakestävyys varmistaa, että laite on vankkampi odottamattomien jännitepiikkien tai virtojen suhteen, jotka voivat aiheuttaa pysyviä vaurioita.Laitteen luotettavuuden ja toiminnan turvallisuuden parantaminen, salvankestävä suunnittelu vähentää kalliiden seisokkien ja ylläpidon riskiä.

DAC8408FS -pakkausmitat

Olla Pakettityyppi: 28-Lead SOIC_W (leveä pieni ääriviivat integroitu piiri)

Olla Ruumiinleveys: Noin 7,50 mm (0,295 tuumaa)

DAC8408FS -valmistaja

DAC8408FS, QUAD 8-bittinen, joka kertoo digitaalista analogiamuunnin (DAC), valmistettiin aNalog Devices Inc. , tunnettu johtaja puolijohdeteollisuudessa.Analog Devices Inc. -yrityksellä, joka tunnetaan innovatiivisista analogisista, sekoitettujen signaalien ja digitaalisen signaalinkäsittelyn (DSP) integroiduista piireistä (ICS), on historiaa tuottaa korkean suorituskyvyn komponentteja, jotka palvelevat laajaa sovellusta autojen järjestelmistä televiestinnän ja teollisuuslaitteisiin.DAC8408FS on osa heidän laajaa tuotelinjaa, mikä osoittaa sitoutumisensa laatuun ja tarkkuuteen elektronisten komponenttien alalla.

Johtopäätös

DAC8408FS erottuu voimakkaasta ja kompaktista ratkaisusta digitaalisten signaalien muuntamiseksi analogisten lähtöjen välillä useiden kanavien välillä, joilla on erittäin tarkkuus.Ominaisuuksien, kuten luku-/kirjoitustietojen salvat, neli-kvadranttisen kertolasku ja vankka salvan vastus, se tarjoaa luotettavan suorituskyvyn erilaisissa sovelluksissa prosessinhallinnasta digitaalisesti hallittuun äänenvaimennukseen.Tämä opas on yksityiskohtaisesti esittänyt sen tekniset tiedot, toiminnot ja ohjelmointimenetelmät, varustamalla tiedot, joita tarvitaan DAC8408FS: n integroimiseksi tehokkaasti korkean suorituskyvyn digitaalisiin järjestelmiin.
