Lämpötilakytkimen perusteet, jotka sinun tulee tietää

Lämpötilakytkin auttaa ohjaamaan sähköpiiriä kytkemällä sen päälle tai pois, kun asetettu lämpötila saavutetaan.Tässä artikkelissa opit kuinka lämpötilakytkin toimii, sen pääosat ja saatavilla olevat eri tyypit.Ymmärrät myös sen edut, rajoitukset ja yleiset käyttötavat eri järjestelmissä.Lisäksi näet, kuinka valita oikea lämpötilakytkin tarpeisiisi.

Katalogi

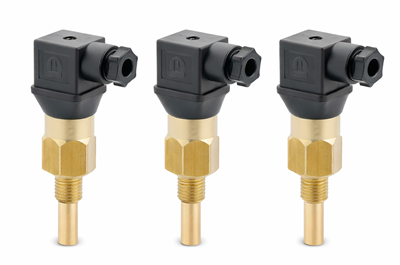

Kuva 1. Teollisuuden lämpötilakytkin

Mikä on lämpötilakytkin?

Lämpötilakytkin on laite, joka valvoo lämpötilaa ja avaa tai sulkee automaattisesti sähköpiirin, kun asetettu raja saavutetaan.Sitä käytetään laajalti sähköjärjestelmissä laitteiden ohjaamiseen tai ylikuumenemisen estämiseen.Toisin kuin anturit, jotka mittaavat vain lämpötilaa, lämpötilakytkin suorittaa suoraan kytkentätoiminnon.Tämä tekee siitä hyödyllisen yksinkertaisessa ja luotettavassa lämpötilaan perustuvassa ohjauksessa.Sitä löytyy yleisesti teollisuuskoneista, LVI-järjestelmistä ja laitteista.

Lämpötilakytkimen päätehtävä on suojaus ja automaatio.Se auttaa pysäyttämään laitteet, kun lämpötilat ovat liian korkeat tai liian alhaiset.Tämä vähentää vaurioiden, vikojen tai turvallisuusriskien riskiä.Sitä voidaan käyttää myös laitteiden, kuten puhaltimien, lämmittimien tai kompressorien, käynnistämiseen tai pysäyttämiseen.Yksinkertaisen toimintansa ansiosta se on avainkomponentti monissa ohjausjärjestelmissä.

Lämpötilakytkimen toimintaperiaate

Kuva 2. Lämpötilakytkimen toimintaperiaate

Lämpötilakytkin toimii havaitsemalla lämpötilan muutokset ja muuttamalla ne mekaaniseksi tai sähköiseksi toiminnaksi.Ensin anturielementti havaitsee lämpötilan nousun tai laskun ympäröivästä ympäristöstä.Kun lämpötila lähestyy ennalta asetettua arvoa, sisäinen mekanismi alkaa reagoida tähän muutokseen.Kun asetuspiste on saavutettu, laite käynnistää kytkentätoiminnon, joka joko avaa tai sulkee sähkökoskettimet.Tämä toiminto katkaisee tai sallii virran virtauksen piirissä.Kun lämpötila palaa normaaliksi, kytkin voi nollata automaattisesti tai pysyä uudessa tilassaan suunnittelusta riippuen.Tämä yksinkertainen prosessi varmistaa luotettavan lämpötilan hallinnan ilman jatkuvaa valvontaa.

Lämpötilakytkimen pääkomponentit

Kuva 3. Kapillaarityyppiset lämpötilakytkimen komponentit

• Lämpötilan anturilamppu

Anturilamppu on osa, joka havaitsee lämpötilan ympäristöstä.Se asetetaan yleensä suoraan kosketukseen valvottavan väliaineen kanssa.Kun lämpötila muuttuu, sipulin sisällä oleva neste laajenee tai supistuu.

• Kapillaariputki

Kapillaariputki yhdistää anturilampun sisäiseen mekanismiin.Se kantaa lämpötilan vaihtelun aiheuttamia paineen muutoksia.Tämä mahdollistaa kaukokartoituksen kaukaa sijoittamatta koko laitetta kuumalle alueelle.

• Palkeet

Palje muuttaa paineen muutokset mekaaniseksi liikkeeksi.Kun sisäinen neste laajenee, myös palkeet laajenevat.Tätä liikettä käytetään kytkentämekanismin käynnistämiseen.

• Vaihda kontakteja (NO/NC/C)

Koskettimet ohjaavat sähköpiiriä avaamalla tai sulkemalla.Normaalisti avoimet (NO) ja normaalisti kiinni (NC) koskettimet määrittävät piirin tilan.Kun koskettimet laukeavat, ne vaihtavat asentoa virran ohjaamiseksi.

• Säätöruuvi / aluemutteri

Tätä komponenttia käytetään halutun lämpötilapisteen asettamiseen.Se säätää voimaa, joka tarvitaan kytkimen aktivoimiseen.Tämä mahdollistaa kytkentälämpötilan mukauttamisen.

• Kevään mekanismi

Jousi antaa vastuksen ja auttaa palauttamaan järjestelmän alkuperäiseen asentoonsa.Se tasapainottaa palkeen liikettä.Tämä varmistaa vakaan ja toistettavan kytkentätoiminnon.

Lämpötilakytkimien tyypit

Lämpötilakytkimet luokitellaan pääasiassa sen mukaan, miten ne havaitsevat lämpötilan ja niiden sisäisen rakenteen.

Bimetalliset lämpötilakytkimet

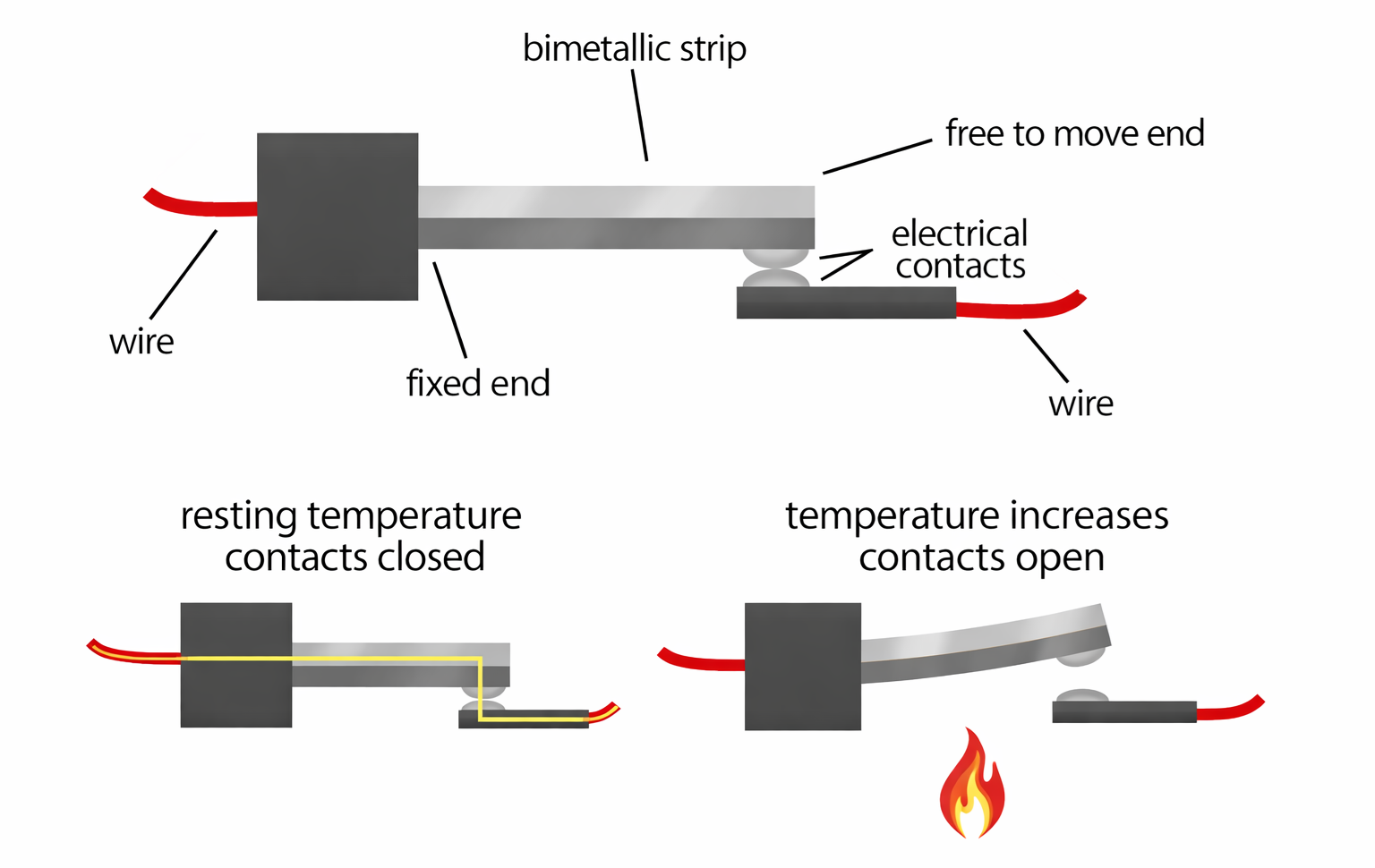

Kuva 4. Bimetallinen lämpötilakytkin

Bimetallinen lämpötilakytkin käyttää nauhaa, joka on valmistettu kahdesta eri metallista, jotka on liitetty yhteen ja jotka reagoivat eri tavalla lämpöön.Nämä metallit laajenevat eri nopeuksilla lämpötilan muuttuessa.Nauha on kiinnitetty toisesta päästä ja vapaasti liikkuva toisessa päässä.Tämä yksinkertainen rakenne tekee siitä kompaktin ja luotettavan peruslämpötilan säätöön.Sitä käytetään yleisesti kodinkoneissa ja edullisissa suojajärjestelmissä.

Lämpötilan noustessa nauha taipuu metallien epätasaisen laajenemisen vuoksi.Tämä taivutusliike työntää tai vetää sähkökoskettimia.Kun asetettu lämpötila saavutetaan, koskettimet joko avaavat tai sulkevat piirin.Kun lämpötila laskee, nauha palaa alkuperäiseen muotoonsa ja nollaa kytkimen.Tämän tyyppinen lämpötilakytkin tunnetaan yksinkertaisuudestaan ​​ja kestävyydestään.

Nesteen paisuntalämpötilakytkimet

Kuva 5. Nesteen paisuntalämpötilakytkin

Nesteen paisuntalämpötilakytkin toimii nesteen tai kaasun paisumisen perusteella suljetun järjestelmän sisällä.Se sisältää tyypillisesti anturilampun, kapillaariputken ja paineherkän elementin.Sisällä oleva neste laajenee lämpötilan noustessa ja luo painetta järjestelmään.Tämä muotoilu mahdollistaa tarkan havainnoinnin jopa etäisissä tai ankarissa ympäristöissä.Sitä käytetään laajasti teollisuus- ja LVI-sovelluksissa.

Kun lämpötila nousee, paisuva neste muodostaa painetta, joka liikuttaa mekaanista elementtiä.Tämä liike siirretään kytkentäkoskettimiin.Kun asetettu lämpötila on saavutettu, koskettimet vaihtavat tilaa ohjatakseen piiriä.Kun lämpötila laskee, neste supistuu ja järjestelmä palaa alkuperäiseen tilaansa.Tämä tyyppi tarjoaa paremman tarkkuuden ja pidemmän tunnistusetäisyyden verrattuna yksinkertaisiin malleihin.

Elektroniset (solid-state) lämpötilakytkimet

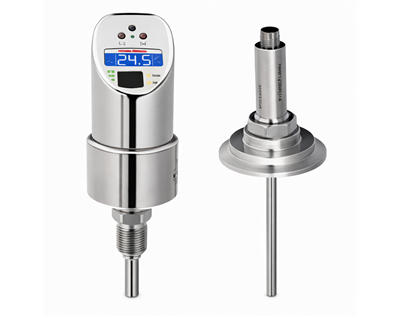

Kuva 6. Elektroninen lämpötilakytkin

Elektroninen lämpötilakytkin käyttää antureita ja elektronisia piirejä lämpötilan muutosten havaitsemiseen.Se käyttää tyypillisesti komponentteja, kuten termistoreja tai RTD:itä tarkkaan mittaukseen.Laite sisältää ohjauspiirin, joka vertaa mitattua lämpötilaa esiasetettuun arvoon.Tämä tyyppi tarjoaa paremman tarkkuuden ja nopeamman vasteen kuin mekaaniset kytkimet.Sitä käytetään yleisesti nykyaikaisissa teollisuusjärjestelmissä.

Kun havaittu lämpötila saavuttaa asetusarvon, elektroniikkapiiri lähettää signaalin kytkennän laukaisemiseksi.Tämä voi aktivoida releen tai puolijohdelähdön.Kytkentätoiminto on puhdas ja johdonmukainen minimaalisen mekaanisen liikkeen ansiosta.Monissa malleissa on digitaaliset näytöt ja säädettävät asetukset paremman ohjauksen takaamiseksi.Tämä tekee niistä sopivia sovelluksiin, jotka vaativat tarkkaa lämpötilan valvontaa.

Lämpötilakytkimen tekniset tiedot

Ominaisuus	Lämpötila Vaihda	Termostaatti	Lämpötila Anturi
Toiminto	Päälle/pois kytkentä esiasetetulla rajalla	Säilyttää tavoitteen lämpötila-alue	Havaitsee ja lähettää lämpötilatiedot
Lähtötyyppi	Kuiva kontakti (NO/NC), SPDT	Relelähtö tai ohjaussignaali (0–10 V, PWM)	Analoginen (mV, Ω) tai digitaalinen (I2C, 4–20 mA)
Tarkkuus	±2°C - ±5°C	±0,5°C - ±2°C	±0,1 °C - ±1 °C
Ohjaus Kyky	Yksittäinen kynnys toimintaa	Suljettu silmukka sääntelyä	Ei valvontaa (vain mittaus)
Vastausaika	1-10 sekuntia (mekaaninen)	5-30 sekuntia (järjestelmästä riippuvainen)	<1 sekunti (elektroninen)
Asetusarvoalue	Kiinteä tai säädettävissä (esim. 30°C - 150°C)	Säädettävä (esim. 10°C–30°C huonesäätö)	Ei asetusarvoa
Differentiaalinen (Hystereesi)	2°C - 20°C	0,5°C - 2°C	Ei sovellu
Tehonkäsittely	Suora vaihto Jopa 15A @ 250V AC	Säätimet ulkoinen rele/kuorma (≤10A tyypillisesti)	Ei virtaa vaihtaminen
Tunnistusmenetelmä	Mekaaninen (bimetalli/neste) tai elektroninen	Elektroninen tai sähkömekaaninen	Termistori, RTD, lämpöpari
Lähtötila	Binääri (ON/OFF vain)	Moduloiva tai vaiheittaista ohjausta	Jatkuva signaali
Asennus Kirjoita	lanka, upotus, pinta	Seinään kiinnitettävä tai paneeliin asennettu	Koetin, pinta, tai upotettuna
Toiminnassa Jännite	12V–240V AC/DC	24V–240V AC/DC	3,3V-24V DC
Suojaus Luokitus	IP40-IP67	IP20-IP40 (tyypillinen sisätiloissa)	IP20-IP68 (riippuu anturista)
Tyypillinen elinikä	100k-500k syklit	50k-200k syklit	> 1 miljoonaa lukemat
Yhteinen käyttö	Ylikuumentua suojaus, katkaisuohjaus	LVI-lämpötila sääntelyä	Valvonta, data puunkorjuu, ohjausjärjestelmät

Lämpötilakytkimen edut ja haitat

Lämpötilakytkinten edut

• Yksinkertainen ja luotettava käyttö

• Suora kytkentä ilman säädintä

• Alhaiset kustannukset ja helppo asennus

• Kestävä ankarissa olosuhteissa

• Vaatii vähän huoltoa

• Nopea vaste perusjärjestelmissä

Lämpötilakytkimien rajoitukset

• Rajoitettu tarkkuus antureisiin verrattuna

• Kiinteä tai rajoitettu säätöalue

• Joissakin tyypeissä mekaanista kulumista

• Ei sovellu monimutkaiseen ohjaukseen

• Mahdollinen viive vasteajassa

• Vähemmän tarkkoja kuin digitaaliset järjestelmät

Lämpötilakytkimen sovellukset

Lämpötilakytkimiä käytetään laajasti eri teollisuudenaloilla ohjaus- ja turvallisuustarkoituksiin.

1. LVI-järjestelmät

Lämpötilakytkimiä käytetään lämmitys-, ilmanvaihto- ja ilmastointijärjestelmissä.Ne auttavat ohjaamaan tuulettimia, kompressoreja ja lämmittimiä lämpötilarajojen perusteella.Tämä varmistaa vakaat sisäolosuhteet ja estää ylikuumenemisen.Ne myös parantavat energiatehokkuutta automatisoimalla järjestelmän toimintaa.

2. Teollisuuden koneiden suojaus

Teollisuuden laitteissa lämpötilakytkimet estävät moottoreiden ja koneiden ylikuumenemisen.Ne sammuttavat järjestelmät automaattisesti, kun lämpötila ylittää turvalliset rajat.Tämä suojaa kalliita laitteita vaurioilta.Se myös vähentää seisokkeja ja huoltokustannuksia.

3. Kodinkoneet

Lämpötilakytkimiä käytetään laitteissa, kuten uuneissa, vedenkeittimessä ja silitysraudoissa.Ne säätelevät lämpötilaa turvallisen toiminnan varmistamiseksi.Tämä estää ylikuumenemisen ja pidentää tuotteen käyttöikää.Ne ovat tärkeitä päivittäisten laitteiden käyttäjien turvallisuudelle.

4. Autojen järjestelmät

Ajoneuvoissa käytetään lämpötilakytkimiä moottorin ja jäähdytysnesteen lämpötilan valvontaan.Ne aktivoivat jäähdytystuulettimet tarvittaessa.Tämä auttaa ylläpitämään moottorin optimaalista suorituskykyä.Se myös estää moottorin ylikuumenemisen ja vioittumisen.

5. Jäähdytysjärjestelmät

Lämpötilakytkimet ohjaavat kompressoreja ja sulatusjaksoja jäähdytysyksiköissä.Ne ylläpitävät tasaiset jäähdytysolosuhteet.Tämä on tärkeää elintarvikkeiden säilytyksen ja säilytyksen kannalta.Se myös parantaa järjestelmän tehokkuutta.

6. Turva- ja hälytysjärjestelmät

Lämpötilakytkimiä käytetään palo- ja hälytysjärjestelmissä.Ne havaitsevat epänormaalin lämpötilan nousun ja laukaisevat hälytyksiä.Tämä antaa ennakkovaroituksen vaarallisissa tilanteissa.Se auttaa suojaamaan ihmisiä ja omaisuutta.

Lämpötilakytkin vs termostaatti vs lämpötila-anturi

Ominaisuus	Lämpötila Vaihda	Termostaatti	Lämpötila Anturi
Toiminto	Päälle/pois kytkentä esiasetetulla rajalla	Säilyttää tavoitteen lämpötila-alue	Havaitsee ja lähettää lämpötilatiedot
Lähtötyyppi	Kuiva kontakti (NO/NC), SPDT	Relelähtö tai ohjaussignaali (0–10 V, PWM)	Analoginen (mV, Ω) tai digitaalinen (I2C, 4–20 mA)
Tarkkuus	±2°C - ±5°C	±0,5°C - ±2°C	±0,1 °C - ±1 °C
Ohjaus Kyky	Yksittäinen kynnys toimintaa	Suljettu silmukka sääntelyä	Ei valvontaa (vain mittaus)
Vastausaika	1-10 sekuntia (mekaaninen)	5-30 sekuntia (järjestelmästä riippuvainen)	<1 sekunti (elektroninen)
Asetusarvoalue	Kiinteä tai säädettävissä (esim. 30°C - 150°C)	Säädettävä (esim. 10°C–30°C huonesäätö)	Ei asetusarvoa
Differentiaalinen (Hystereesi)	2°C - 20°C	0,5°C - 2°C	Ei sovellu
Tehonkäsittely	Suora vaihto Jopa 15A @ 250V AC	Säätimet ulkoinen rele/kuorma (≤10A tyypillisesti)	Ei virtaa vaihtaminen
Tunnistusmenetelmä	Mekaaninen (bimetalli/neste) tai elektroninen	Elektroninen tai sähkömekaaninen	Termistori, RTD, lämpöpari
Lähtötila	Binääri (ON/OFF vain)	Moduloiva tai vaiheittaista ohjausta	Jatkuva signaali
Asennus Kirjoita	lanka, upotus, pinta	Seinään kiinnitettävä tai paneeliin asennettu	Koetin, pinta, tai upotettuna
Toiminnassa Jännite	12V–240V AC/DC	24V–240V AC/DC	3,3V-24V DC
Suojaus Luokitus	IP40-IP67	IP20-IP40 (tyypillinen sisätiloissa)	IP20-IP68 (riippuu anturista)
Tyypillinen elinikä	100k-500k syklit	50k-200k syklit	> 1 miljoonaa lukemat
Yhteinen käyttö	Ylikuumentua suojaus, katkaisuohjaus	LVI-lämpötila sääntelyä	Valvonta, data puunkorjuu, ohjausjärjestelmät

Kuinka valita oikea lämpötilakytkin?

Oikean lämpötilakytkimen valitseminen varmistaa luotettavan ja tehokkaan toiminnan järjestelmässäsi.

1. Määritä lämpötila-alue

Määritä ensin sovelluksesi vaatima vähimmäis- ja enimmäislämpötila.Kytkimen on toimittava turvallisesti tällä alueella.Oikean alueen valinta estää vaurioita ja varmistaa tarkan vaihdon.Ota aina huomioon mahdolliset lämpötilan vaihtelut.Tämä auttaa välttämään alakokoisen laitteen valitsemista.

2. Valitse sopiva tyyppi

Valitse bimetalli-, nestepaisunta- tai elektroniikkatyypit.Jokainen tyyppi sopii erilaisiin sovelluksiin ja tarkkuustarpeisiin.Mekaaniset tyypit ovat yksinkertaisia, kun taas elektroniset tarjoavat tarkkuutta.Ota huomioon ympäristö ja vaadittu suoritustaso.Tämä varmistaa, että kytkin vastaa järjestelmävaatimuksiasi.

3. Tarkista Contact Rating

Varmista, että kytkin kestää järjestelmäsi sähköisen kuorman.Koskettimen nimellisarvon on vastattava jännite- ja virtavaatimuksia.Alemman mitoituksen kytkimen käyttö voi aiheuttaa vikoja tai vaurioita.Tarkista aina tekniset tiedot ennen asennusta.Tämä vaihe on hyvä turvallisuuden kannalta.

4. Harkitse asennusta ja asennusta

Tarkista, kuinka kytkin asennetaan järjestelmääsi.Vaihtoehtoja ovat kierteiset, pinta-asennettavat tai paneeliasennukset.Oikea asennus varmistaa tarkan lämpötilan havaitsemisen.Se myös parantaa luotettavuutta ja käyttöikää.Valitse kokoonpanoosi sopiva malli.

5. Arvioi ympäristöolosuhteet

Harkitse sellaisia tekijöitä kuin kosteus, pöly, tärinä ja altistuminen kemikaaleille.Valitse kytkin, jolla on oikea suojausluokitus (IP-luokitus).Ankarat ympäristöt vaativat kestävämpiä materiaaleja.Tämä estää epäonnistumisen ja varmistaa pitkän aikavälin suorituskyvyn.Sovita kytkin aina työolosuhteiden mukaan.

6. Katso säädettävyys ja ominaisuudet

Päätä, tarvitsetko säädettäviä asetusarvoja vai kiinteää toimintaa.Jotkut sovellukset vaativat hienosäätöä, kun taas toiset tarvitsevat yksinkertaista ohjausta.Lisäominaisuudet, kuten digitaalinen näyttö tai manuaalinen nollaus, voivat olla hyödyllisiä.Nämä ominaisuudet parantavat käytettävyyttä ja joustavuutta.Valitse ohjaustarpeidesi perusteella.

Johtopäätös

Lämpötilakytkimet tarjoavat yksinkertaisen ja luotettavan tavan ohjata ja suojata järjestelmiä lämpötilan muutoksiin perustuen.Ne toimivat muuntamalla lämpötilan vaihtelut mekaanisiksi tai elektronisiksi kytkentätoiminnoiksi käyttämällä komponentteja, kuten anturielementtejä, koskettimia ja sisäisiä mekanismeja.Eri tyypit, mukaan lukien bimetalli-, nestepaisunta- ja elektroniset kytkimet, tarjoavat vaihtelevan tarkkuuden ja suorituskyvyn eri sovelluksiin.Ymmärtämällä niiden ominaisuudet, sovellukset ja valintakriteerit voit varmistaa turvallisen, tehokkaan ja pitkäkestoisen lämpötilanhallinnan kaikissa järjestelmissä.
