Mitä ovat alumiinipolymeerikondensaattorit ja miten ne toimivat

Tässä artikkelissa opit, mitä alumiinipolymeerikondensaattorit ovat ja miksi niitä käytetään nykyaikaisissa elektroniikkapiireissä.Ymmärrät, kuinka ne varastoivat ja vapauttavat energiaa stabiloimaan jännitettä ja parantamaan virran laatua.Se selittää myös niiden rakenteen, toimintaperiaatteen, keskeiset ominaisuudet, rajoitukset ja yleiset sovellukset.Loppuun mennessä sinulla on selkeä käsitys siitä, kuinka valita oikea alumiinipolymeerikondensaattori tarpeisiisi.

Katalogi

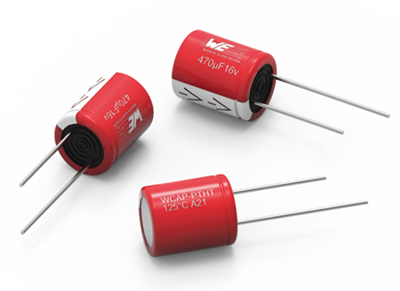

Kuva 1. Alumiinipolymeerikondensaattorit

Mitä ovat alumiinipolymeerikondensaattorit?

Alumiinipolymeerikondensaattorit ovat elektrolyyttikondensaattoreita, joissa käytetään kiinteää johtavaa polymeeriä elektrolyyttinä nestemäisen materiaalin sijaan.Heidän päätehtävänään on varastoida ja vapauttaa sähköenergiaa jännitteen suodattamiseksi, tasoittamiseksi ja stabiloimiseksi elektroniikkapiireissä.Näitä kondensaattoreita käytetään laajalti nykyaikaisessa elektroniikassa, koska ne tukevat vakaata tehonsyöttöä kompakteissa malleissa.Johtava polymeeri parantaa sähkönjohtavuutta kondensaattorin sisällä ja tekee siitä sopivan vaativiin piirisovelluksiin.Yksinkertaisesti sanottuna alumiinipolymeerikondensaattori on kompakti energiaa varastoiva komponentti, joka on suunniteltu luotettavaan tehonsäätöön elektronisissa laitteissa.

Alumiinipolymeerikondensaattorien rakentaminen

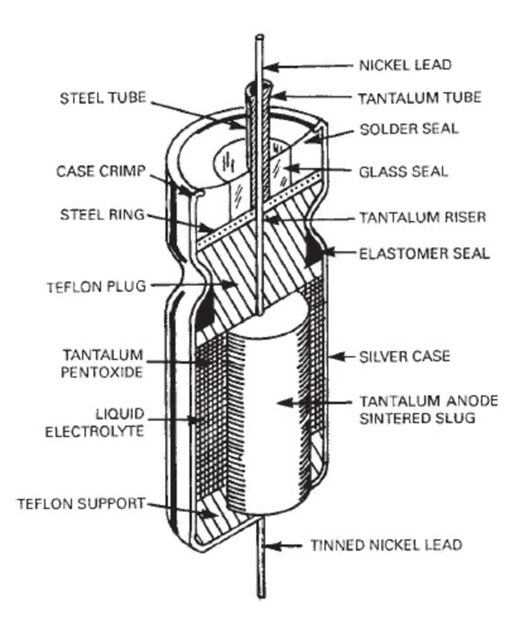

Kuva 2. Alumiinipolymeerikondensaattorin rakenne

Alumiinipolymeerikondensaattori on rakennettu useista pääosista, jotka on järjestetty kerroksittain suljetun metallitölkin sisään.Anodi on valmistettu syövytetystä alumiinifoliosta, joka tarjoaa suuren pinta-alan varauksen varastointiin, kun taas sen pinnalla oleva ohut alumiinioksidikerros toimii eristeenä.Kiinteä johtava polymeeri asetetaan tämän dielektrisen kerroksen päälle ja toimii elektrolyyttimateriaalina kondensaattorin sisällä.Katodi muodostetaan johtavien kerrosten kautta, jotka yhdistävät polymeeripuolen ulkoiseen liittimeen ja täydentävät sähköpolun.Nämä sisäiset elementit kootaan tiiviisti ja liitetään johtoihin tai liittimiin piirilevylle asentamista varten.Myös tiivisterakenne on lisätty suojaamaan aktiivisia materiaaleja kosteudelta, saastumiselta ja mekaanisilta vaurioilta.Tämän organisoidun sisäisen asettelun ansiosta kondensaattori pysyy kompaktina ja sisältää kaikki sähköiset kerrokset yhdessä paketissa.

Kuinka alumiinipolymeerikondensaattorit toimivat?

Kuva 3. Alumiinipolymeerikondensaattorin toimintaperiaate

Alumiinipolymeerikondensaattori toimii varastoimalla sähköenergiaa sähkökenttään, joka syntyy sen johtavien osien ja dielektrisen kerroksen väliin.Kun jännite kytketään, varaus kerääntyy ja pysyy kondensaattorin sisällä, kunnes piiri tarvitsee tätä energiaa.Purkauksen aikana varastoitu energia virtaa takaisin piiriin tasaamaan jännitteen muutoksia ja tukemaan vakaata toimintaa.Johtava polymeeri tarjoaa polun virran liikkumiselle kondensaattorin sisällä, mikä auttaa lataus- ja purkausprosessia tapahtumaan tehokkaasti.Koska kondensaattori pystyy reagoimaan nopeasti muuttuviin sähkötarpeisiin, se on hyödyllinen piireissä, joissa tasainen teho on tärkeää.Tämä varauksen varastointi- ja vapauttamistoiminto tekee siitä arvokkaan aaltoilun suodattamisessa ja äkillisten jännitehäviöiden vähentämisessä.Käytännössä kondensaattori toimii lyhytaikaisena energiareservina, joka tukee puhtaampaa ja vakaampaa sähkötehoa.

Miksi käyttää alumiinipolymeerikondensaattoreita?

• Matala ESR ja korkea aaltoiluvirta - Matala ESR tai vastaava sarjaresistanssi tarkoittaa pienempää sähkövastusta kondensaattorin sisällä virran aikana.Tästä johtuen vähemmän energiaa hukataan lämpönä ja kondensaattori voi tukea suurempaa aaltoiluvirtaa ilman suuria sisäisiä häviöitä.Tämä on tärkeää tehopiireissä, joissa virta muuttuu nopeasti ja toistuvasti.Parempi aaltoiluvirran käsittely auttaa kondensaattoria ylläpitämään vakaata suodatustehoa raskaammalla sähkökuormalla.Tämän seurauksena alumiinipolymeerikondensaattorit sopivat hyvin virtapiireihin, jotka tarvitsevat tehokasta tehon tasoitusta.

• Parempi luotettavuus ja pidempi käyttöikä - Alumiinipolymeerikondensaattorit arvostetaan luotettavuuden vuoksi, koska ne käyttävät kiinteää elektrolyyttiä nestemäisen sijaan.Koska normaalikäytössä ei ole nestemäistä elektrolyyttiä, joka kuivuisi, kondensaattori voi säilyttää sähköiset ominaisuutensa pidemmän aikaa.Tämä tekee siitä luotettavan valinnan laitteille, joiden odotetaan toimivan jatkuvasti tai useita vuosia.Vakaat sisämateriaalit vähentävät myös suorituskyvyn varhaisen heikkenemisen riskiä jokapäiväisessä käytössä.Pitkäikäisten elektronisten tuotteiden pidempi käyttöikä on tärkein syy niiden valintaan.

• Erinomainen lämpöstabiilisuus - Alumiinipolymeerikondensaattorit voivat ylläpitää vakaampaa sähköistä käyttäytymistä käyttölämpötilan muuttuessa.Niiden kiinteä elektrolyytti auttaa kondensaattoria pysymään yhtenäisenä laajalla lämpötila-alueella, mikä on tärkeää elektroniikassa, joka altistuu lämpimille tai muuttuville ympäristöille.Tämä vakaus tukee ennustettavaa piirin suorituskykyä käynnistyksen, normaalin käytön ja pitkän käytön aikana.Se auttaa myös vähentämään suorituskyvyn vaihtelua, kun laitetta käytetään lämpörasituksessa.Tämän vuoksi niitä käytetään yleisesti järjestelmissä, joissa lämpötilaolosuhteet eivät aina ole vakioita.

• Ylivoimainen korkean taajuuden suorituskyky - Alumiinipolymeerikondensaattorit toimivat hyvin korkeataajuisissa piireissä, koska niiden matala sisäinen impedanssi mahdollistaa nopean reagoinnin nopeisiin signaalin ja tehon muutoksiin.Tämä tekee niistä tehokkaita korkeataajuisen melun suodattamisessa ja tukemaan nopeasti vaihtavia elektroniikkamalleja.Niitä käytetään yleisesti piireissä, joissa tehontarve muuttuu hyvin lyhyissä aikaväleissä.Nopea sähköinen vaste auttaa ylläpitämään puhtaampia jännitetasoja näissä sovelluksissa.Tästä syystä ne sopivat hyvin nykyaikaisiin digitaalisiin ja kytkentäjärjestelmiin.

Alumiinipolymeerikondensaattorien rajoitukset

• Alumiinipolymeerikondensaattorit maksavat yleensä enemmän kuin monet vakiokondensaattorivaihtoehdot.

• Niiden nimellisjännite on usein alhaisempi kuin joidenkin muiden elektrolyyttikondensaattorityyppien.

• Ne voivat olla herkkiä ylijännite- ja ylijänniteolosuhteille.

• Virheellinen piirisuunnittelu voi aiheuttaa rasitusta, joka lyhentää käyttöikää.

• Saatavuus voi olla rajoitetumpaa erittäin suuren kapasitanssin ja korkean jännitteen alueilla.

• Jotkin mallit saattavat vaatia huolellista alentamista, jotta ne eivät toimi liian lähellä nimellisrajaa.

• Ne eivät aina ole edullisin vaihtoehto yksinkertaisille edullisille tuotteille.

Alumiinipolymeerikondensaattorit vs elektrolyyttikondensaattorit

Aspekti	Alumiinipolymeeri Kondensaattorit	Alumiini Elektrolyyttikondensaattorit
Elektrolyytin tyyppi	Kiinteä sähköä johtava polymeeri (esim. PEDOT)	Nestemäinen elektrolyytti (liuotinpohjainen)
ESR (vastaa Sarjan vastus)	~3 mΩ - 30 mΩ	~30 mΩ to >300 mΩ
Aaltoiluvirta luokitus	~1 A - 10 A (korkea kokoon nähden)	~0,2 A - 5 A (riippuu koosta)
Taajuus tehokkuutta	Voimassa asti ~500 kHz – 1 MHz	Tyypillisesti tehokas alle ~100 kHz
Kapasitanssi suvaitsevaisuus	±20 % tyypillinen	±20 % - ±50 % tyypillinen
Jännite vakautta kuormituksen alaisena	Minimaalinen ESR muutos tilapäisen kuormituksen alaisena	Huomattava jännitehäviö korkeammasta ESR:stä
Käyttöikä (at 105°C)	~5000 to >20 000 tuntia	~1 000 - 10 000 tuntia
Kuivuminen / kuluminen mekanismi	Ei nestettä haihtuminen (ei kuivumista)	Elektrolyytti haihtuminen ajan myötä
Toiminnassa lämpötila-alue	−55°C - +105°C (jotkut jopa 125°C)	−40°C - +105°C (tyypillinen)
Vuotovirta	~0,01CV tai vähemmän (μA alue)	~0,03 CV - 0,1 CV (suurempi vuoto)
Tehokkuus sisään kytkentäpiirit	Korkea hyötysuhde alhaisten ESR-häviöiden vuoksi	Alempi tehokkuus suurempien sisäisten häviöiden takia
Koko samalle ripple suorituskykyä	Pienempi (jopa ~50% alennus)	Suurempi varten vastaava aaltoiluluokitus
Jännitealue	~2,5 V - 63 V tyypillinen	~6,3 V - 450 V+ saatavilla
Tyypillistä sovelluksia	CPU VRM, GPU teho, DC-DC-muuntimet, korkeataajuiset säätimet	joukkosuodatus, tasasuuntaiset virtalähteet, audio, yleinen elektroniikka

Alumiinipolymeerikondensaattorien sovellukset

Näiden sähköisten vahvuuksien vuoksi alumiinipolymeerikondensaattoreita käytetään laajalti monissa nykyaikaisissa elektroniikkajärjestelmissä.

1. Kytkentävirtalähteet

Alumiinipolymeerikondensaattoreita käytetään yleisesti kytkentävirtalähteissä tasaamaan lähtöjännitettä ja vähentämään aaltoilua.Niiden nopea sähkövaste tukee piirejä, jotka kytkeytyvät päälle ja pois päältä suurella nopeudella.Tämä auttaa virtalähdettä toimittamaan puhtaampaa ja vakaampaa virtaa kytkettyihin komponentteihin.Ne ovat erityisen hyödyllisiä kompakteissa tehorakenteissa, joissa sekä suorituskyky että tila ovat tärkeitä.

2. Emolevyt ja suorittimen jännitteensäädinmoduulit

Nämä kondensaattorit sijoitetaan usein emolevyjen prosessorien ja muistipiirien lähelle.Tässä roolissa ne auttavat tukemaan nopeita virrantarpeen muutoksia suorittimesta ja ylläpitämään tasaista jännitettä herkkien digitaalisten komponenttien ympärillä.Vakaa virransyöttö on tärkeää, koska prosessorit voivat siirtää kuormaa hyvin nopeasti käytön aikana.Niiden käyttö näillä alueilla parantaa levyn yleistä vakautta.

3. DC-DC-muuntimet

DC-DC-muuntimet käyttävät alumiinipolymeerikondensaattoreita tukemaan jännitteen muunnosasteita, jotka toimivat korkeilla kytkentätaajuuksilla.Kondensaattorit auttavat vähentämään aaltoilua ja vakauttamaan lähtöä nopeiden kuormitussiirtymien aikana.Tämä tekee niistä hyödyllisiä viestintälaitteissa, teollisuuselektroniikassa ja sulautetuissa järjestelmissä.Niiden kompakti koko tekee niistä myös käytännöllisiä tiiviissä muuntimen asetteluissa.

4. Grafiikkakortit ja korkean suorituskyvyn laskentalevyt

Grafiikkakortit ja laskentamoduulit vaativat usein nopeaa ja vakaata virtatukea raskaan käsittelyn aikana.Alumiinipolymeerikondensaattorit auttavat ylläpitämään tasaisen virransyötön siruille, jotka toimivat dynaamisissa työkuormissa.Tämä on tärkeää järjestelmissä, joita käytetään pelaamiseen, renderöintiin, tietojenkäsittelyyn ja tekoälylaitteistoon.Niiden käyttö näissä levyissä tukee luotettavaa suorituskykyä toistuvien kuormituksen muutosten aikana.

5. Autoelektroniikka

Autojärjestelmissä näitä kondensaattoreita käytetään ohjausyksiköissä, infotainment-järjestelmissä ja tehonsäätöpiireissä.Ajoneuvoissa on monia elektronisia moduuleja, jotka tarvitsevat luotettavaa jännitetukea pienissä tiloissa.Alumiinipolymeerikondensaattorit sopivat hyvin näihin malleihin, koska ne tukevat vakaata sähköistä käyttäytymistä vaativissa käyttöympäristöissä.Niiden käyttö on yleistä nykyaikaisessa ajoneuvoelektroniikassa, jossa johdonmukaisuus on tärkeää.

6. Teollisuuden ohjauslaitteet

Teollisuusohjaimet, automaatiolevyt ja virranhallintayksiköt sisältävät usein alumiinipolymeerikondensaattoreita.Nämä järjestelmät tarvitsevat vakaan elektronisen toiminnan pitkien jatkuvan käytön aikana.Kondensaattorit auttavat tukemaan puhdasta tehoa ohjauspiireissä, tietoliikennemoduuleissa ja muunninosissa.Tämä tekee niistä hyödyllisiä tehdaslaitteissa, valvontalaitteissa ja sulautetuissa teollisuuslaitteistoissa.

7. Tietoliikenne- ja verkkolaitteet

Reitittimet, kytkimet, tukiasemat ja tietoliikennemoduulit käyttävät alumiinipolymeerikondensaattoreita tehonsäätöosissa.Nämä laitteet toimivat usein jatkuvasti ja riippuvat vakaasta lähtöjännitteestä signaalinkäsittelyä ja tiedonkäsittelyä varten.Kondensaattorit auttavat säilyttämään puhtaamman tehon pienikokoisen, tiheän laitteiston sisällä.Niiden rooli on tärkeä viestintäelektroniikan toimivuuden kannalta.

Alumiinipolymeerikondensaattorien tekniset tiedot

Parametri	Erittely
Kapasitanssi	~10 µF - 1500 µF (tyypillinen alue polymeerityypeille)
Nimellisjännite	~2,5 V - 63 V DC
Ylijännite	Tyypillisesti 1,1× 1,2-kertaiseksi nimellisjännitteestä (lyhytkestoinen)
ESR (vastaa Sarjan vastus)	~3 mΩ - 30 mΩ 100 kHz:ssä
Ripple Current Luokitus	~1 A - 10 A RMS (100 kHz, 105°C koosta riippuen)
Impedanssi	Vähenee kanssa taajuus;tyypillisesti <50 mΩ at 100 kHz
Lämpötila Alue	−55°C - +105°C (jotkut jopa +125°C)
Kestävyys (elinikäinen)	~5000 to 20 000+ tuntia 105°C:ssa
Vuotovirta	≤0,01 × C × V (uA) 2 minuutin kuluttua
Toleranssi	±20 % vakiona
Kotelon koko	~5 mm - 18 mm halkaisija (säteittäinen);kompakteja SMD-paketteja saatavilla
Asennustyyppi	Radiaalinen lyijy (läpireikä) tai SMD (sirutyyppi)
Napaisuus	Polarisoitunut (käänteinen jännite tyypillisesti ≤1 V max)
Taajuus Ominaisuudet	Vakaa asti ~500 kHz–1 MHz
Hajoaminen Kerroin (rusketus δ)	~0,02 - 0,10 at 120 Hz

Johtopäätös

Alumiinipolymeerikondensaattorit arvostetaan niiden alhaisen ESR:n, vahvan aaltoiluvirran käsittelyn, lämpöstabiilisuuden ja hyvän korkeataajuisen suorituskyvyn vuoksi kompakteissa elektronisissa malleissa.Niiden kiinteä elektrolyytti auttaa parantamaan luotettavuutta ja käyttöikää, mikä tekee niistä hyödyllisiä virtalähteissä, emolevyissä, DC-DC-muuntimissa, autojärjestelmissä, teollisuuslaitteissa ja verkkolaitteissa.Samalla niillä on rajoituksia, kuten korkeammat kustannukset, pienemmät jännitealueet ja herkkyys ylijännitteelle, joten oikea valinta on tärkeää.Oikean osan valinta riippuu kapasitanssin, jännitteen, ESR:n, aaltoiluvirran, lämpötilaluokituksen, koon ja teknisten tietojen vastaavuudesta todellisiin piirivaatimuksiin.
