Silicon Photonics selitetty: miten se toimii, komponentit, integrointi ja sovellukset

Piifotoniikan avulla voit käyttää valoa sähkön sijasta tiedon siirtämiseen sirujen sisällä ja välillä.Tässä artikkelissa opit, mikä se on, miten se toimii ja tärkeimmät osat, jotka saavat sen toimimaan.Tutustut myös erilaisiin integrointimenetelmiin, pakkauskehitykseen ja siihen, missä tätä tekniikkaa käytetään.Loppujen lopuksi ymmärrät, kuinka se auttaa parantamaan nykyaikaisten järjestelmien nopeutta ja tehokkuutta.

Katalogi

Kuva 1. Silicon Photonics yleiskatsaus

Mikä on piifotoniikka?

Piifotoniikka on tekniikka, joka käyttää valoa (fotoneja) sähkön (elektronien) sijasta tiedon siirtämiseen piipohjaisilla siruilla.Se mahdollistaa nopean tiedonsiirron ohjaamalla valosignaaleja mikroskooppisten rakenteiden läpi, jotka on valmistettu käyttämällä tavallisia puolijohdeprosesseja.Toisin kuin perinteiset elektroniset järjestelmät, jotka perustuvat sähkövirtaan, piifotoniikka käyttää optisia signaaleja, jotka voivat kuljettaa enemmän tietoa pienemmällä signaalihäviöllä etäisyydellä.Tämä lähestymistapa mahdollistaa nopeamman ja tehokkaamman tiedonsiirron laitteiden sisällä ja välillä.Ydinkonsepti perustuu elektronien liikkeen korvaamiseen fotonien etenemisellä, mikä vähentää vastukseen liittyviä rajoituksia.Tämän seurauksena piifotoniikka tunnustetaan laajalti seuraavan sukupolven nopeiden viestintäjärjestelmien avainteknologiaksi.

Piifotoniikan komponentit

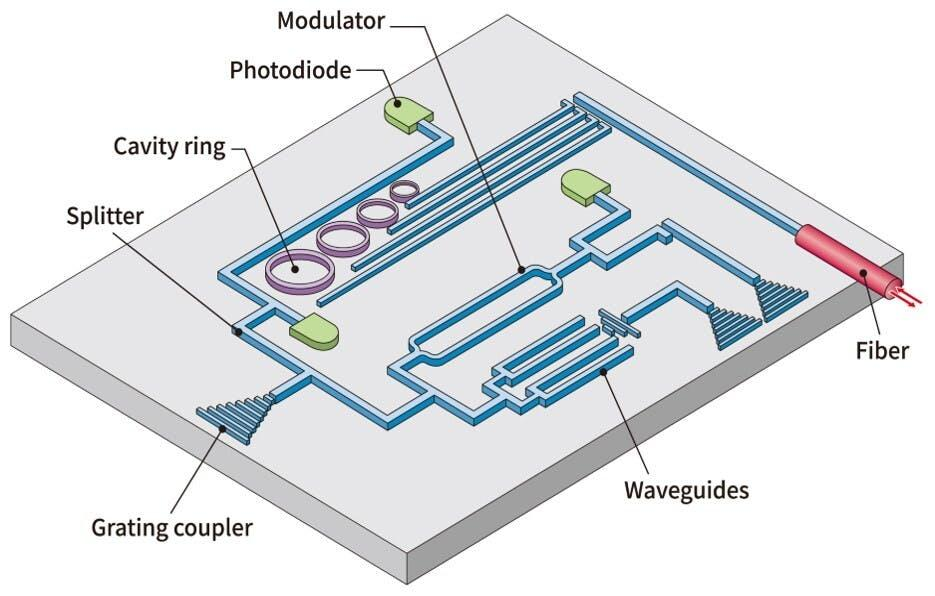

Kuva 2. Silicon Photonic Components

• Aaltoputket

Aaltoputket ovat rakenteita, jotka ohjaavat valosignaaleja piisirun poikki.Ne rajoittavat ja ohjaavat fotoneja ennalta määritettyjä polkuja pitkin minimaalisella häviöllä.Nämä rakenteet on tyypillisesti valmistettu piistä sen korkean taitekertoimen vuoksi.Ne muodostavat perustan optisten signaalien reitittämiselle järjestelmässä.

• Modulaattori

Modulaattori koodaa sähköiset tiedot optiseksi signaaliksi muuttamalla valon ominaisuuksia.Se voi muuttaa valon voimakkuutta, vaihetta tai taajuutta edustamaan dataa.Tämä prosessi mahdollistaa digitaalisen tiedon välittämisen valon avulla.Sillä on rooli sähköisten signaalien muuntamisessa optiseen muotoon.

• Valoilmaisin (valodiodi)

Valodetektori muuntaa saapuvat valosignaalit takaisin sähköisiksi signaaleiksi.Se havaitsee optisen tehon ja tuottaa vastaavan sähkövirran.Tämä mahdollistaa järjestelmän tulkita lähetetyn datan vastaanottopäässä.Se on tärkeää optisen viestintäprosessin loppuunsaattamiseksi.

• Laser lähde

Laser tuottaa koherentin valosignaalin, jota käytetään tiedonsiirron kantajana.Se tarjoaa vakaan ja korkean intensiteetin optisen lähteen.Tämä valo ruiskutetaan piin fotonipiiriin.Se toimii optisen signaalivirran aloituspisteenä.

• Ritiläliitin / kuituliitin

Liittimet yhdistävät optiset kuidut piisirun kanssa.Ne mahdollistavat tehokkaan valon siirron ulkoisten kuitujen ja sirussa olevien aaltoputkien välillä.Nämä rakenteet on suunniteltu vastaamaan optisia tiloja minimaalisen häviön saavuttamiseksi.Ne toimivat rajapintana sirutason ja järjestelmätason viestinnän välillä.

• Jakaja

Jakaja jakaa yhden optisen signaalin useisiin polkuihin.Se mahdollistaa yhden tulosignaalin jakamisen eri kanaville.Tämä on hyödyllistä rinnakkaisessa tiedonsiirrossa tai signaalin reitityksessä.Se auttaa lisäämään järjestelmän joustavuutta.

• Ontelorengasresonaattori

Onkalorengas on pyöreä aaltoputkirakenne, jota käytetään suodattamaan tai valitsemaan tiettyjä aallonpituuksia.Se tukee resonanssia tietyillä valon taajuuksilla.Tämä mahdollistaa optisten signaalien tarkan ohjauksen.Sitä käytetään usein aallonpituussuodatuksessa ja -modulaatiossa.

Kuinka piifotoniikka toimii?

Kuva 3. Piifotoninen toimintaperiaate

Piifotoniikka toimii luomalla ensin valosignaalin, joka toimii tiedon kantajana.Tätä valoa muutetaan sitten edustamaan tietoa koodaamalla sähköiset signaalit optiseen muotoon.Kun optinen signaali on koodattu, se ohjataan mikroskooppisten reittien kautta sirun poikki.Nämä reitit mahdollistavat signaalin kulkemisen tehokkaasti ilman sähköjärjestelmissä tyypillistä vastusta.Siirtoprosessi varmistaa, että suuret tietomäärät voivat siirtyä nopeasti lyhyiden tai pitkien matkojen yli.

Kulkiessaan sirun läpi optinen signaali saavuttaa vastaanottopään, jossa se muunnetaan takaisin sähköiseksi signaaliksi.Tämän muunnoksen avulla sähköiset järjestelmät voivat käsitellä lähetettyjä tietoja.Koko prosessi sisältää jatkuvan virtauksen valon tuottamisesta signaalin havaitsemiseen.Jokainen vaihe varmistaa minimaalisen signaalihäviön ja korkean tiedon eheyden.Tämä vaiheittainen kulku mahdollistaa nopean ja luotettavan viestinnän nykyaikaisissa tietokonejärjestelmissä.

Piifotonisten integraatioarkkitehtuurien tyypit

Kuva 4. Integrointiarkkitehtuurit

Monoliittinen integraatio

Monoliittinen integrointi on suunnittelutapa, jossa fotoniset ja elektroniset komponentit valmistetaan samalle piisubstraatille.Tämä menetelmä mahdollistaa sekä optisten että sähköisten toimintojen esiintymisen yhdessä sirussa.Integrointiprosessissa käytetään standardeja CMOS-yhteensopivia valmistustekniikoita yhtenäisen järjestelmän rakentamiseksi.Se johtaa kompakteihin malleihin, joissa on tiiviisti integroidut signaalireitit.Asettelu näyttää usein optisia ja elektronisia alueita, jotka jakavat saman peruskerroksen.Tämä lähestymistapa yksinkertaistaa yhteenliitäntöjä itse sirun sisällä.Sitä käytetään yleisesti erittäin integroituihin fotonisiin integroituihin piireihin.

Hybridi 2D-integraatio

Hybridi 2D-integraatio tarkoittaa fotonisten ja elektronisten sirujen asettamista vierekkäin samalle tasolle.Jokainen siru valmistetaan erikseen ja kootaan sitten yhteen jaetulle alustalle.Sähköliitännät yhdistävät komponentit lyhyillä etäisyyksillä.Järjestely näyttää tyypillisesti erilliset meistit, jotka on sijoitettu vierekkäin litteänä asetteluna.Tämä rakenne mahdollistaa joustavuuden eri tekniikoiden yhdistämisessä.Se tukee myös kunkin sirun itsenäistä optimointia ennen integrointia.Suunnittelua käytetään laajalti modulaarisissa fotonijärjestelmissä.

Hybridi 3D-integraatio

Hybridi 3D-integraatio sisältää fotoni- ja elektroniikkakomponenttien pinoamisen pystysuoraan useisiin kerroksiin.Tämä lähestymistapa lisää integraatiotiheyttä käyttämällä pystysuuntaista ulottuvuutta.Signaalit voivat kulkea kerrosten välillä pystysuorien yhteyksien kautta.Rakenteessa näkyy usein kerrostettuja lastuja päällekkäin.Tämä mahdollistaa lyhyemmät signaalireitit ja kompaktin järjestelmäsuunnittelun.Se tukee edistyneitä pakkaustekniikoita korkean suorituskyvyn järjestelmille.Pinottu kokoonpano on ihanteellinen tilaa säästävään integrointiin.

Hybridi 2.5D -integraatio

Hybridi 2.5D -integraatio käyttää välilaitetta erillisten fotonisten ja elektronisten muottien yhdistämiseen.Interposer toimii välikerroksena, joka tarjoaa suuritiheyksisiä yhteyksiä.Komponentit sijoitetaan tämän alustan päälle sen sijaan, että ne olisi kytketty suoraan.Asettelu näyttää tyypillisesti useita muotteja, jotka on asennettu jaettuun pohjarakenteeseen.Tämä lähestymistapa mahdollistaa tehokkaan signaalin reitityksen järjestelmän läpi.Se tukee monimutkaista integrointia ilman täyttä pystysuoraa pinoamista.Sitä käytetään yleisesti edistyneissä pakkausratkaisuissa.

Silicon Photonics Packaging Technologies -teknologian kehitys

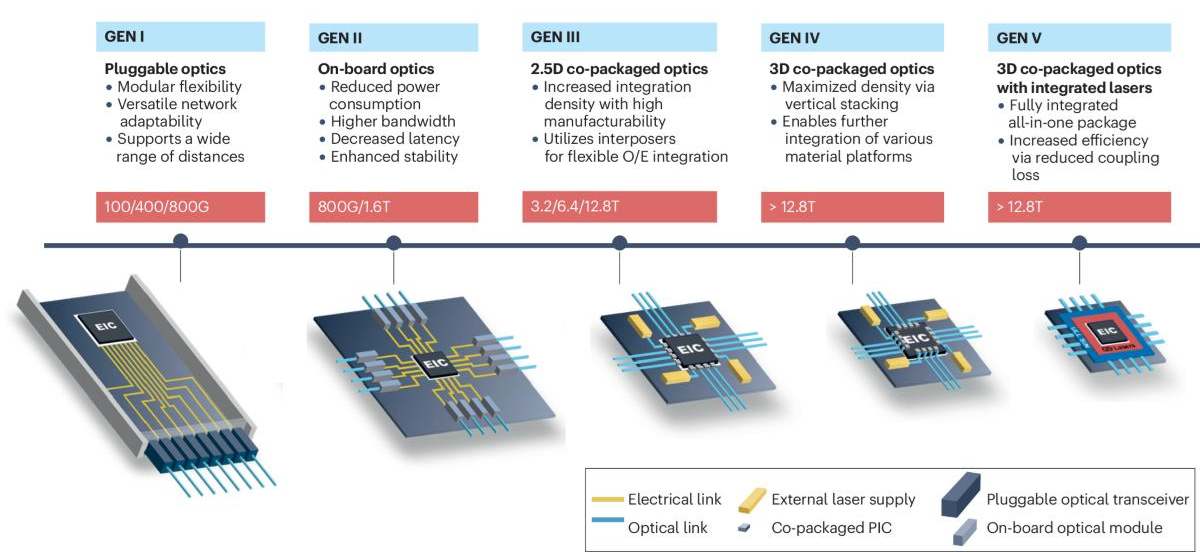

Kuva 5. Packaging Evolution

• GEN I – Kytkettävä optiikka

Tämä sukupolvi käyttää ulkoisia optisia moduuleja, jotka on kytketty järjestelmiin standardiliitäntöjen kautta.Se tarjoaa joustavuutta käyttöönotossa ja helpon vaihtamisen.Järjestelmät voivat mukautua erilaisiin verkkovaatimuksiin.Sähköliitännät ovat kuitenkin suhteellisen pitkiä.Tämä rajoittaa tehokkuutta ja lisää virrankulutusta.

• GEN II – Laitteessa oleva optiikka

Optiset komponentit siirretään lähemmäksi levyllä olevaa prosessointiyksikköä.Tämä lyhentää sähköisen jäljen pituutta ja parantaa signaalin eheyttä.Se mahdollistaa suuremman kaistanleveyden ja pienemmän latenssin.Virrankulutus on pienempi verrattuna pistokeratkaisuihin.Järjestelmän suorituskyky muuttuu vakaammaksi ja tehokkaammaksi.

• GEN III – 2.5D yhteispakattu optiikka

Tässä vaiheessa otetaan käyttöön tiiviimpi integraatio käyttämällä interposer-pohjaisia malleja.Optiset ja elektroniset komponentit on pakattu yhteen kompaktiin rakenteeseen.Se mahdollistaa suuremman datatiheyden ja paremman signaalin reitityksen.Kaistanleveys skaalautuu edelleen merkittävästi.Tämä sukupolvi tukee edistyneitä datakeskusvaatimuksia.

• GEN IV – 3D-pakattu optiikka

Pystysuuntainen pinoaminen otetaan käyttöön integrointitiheyden maksimoimiseksi.Useita kerroksia komponentteja yhdistetään yhdeksi pakkaukseksi.Tämä mahdollistaa lyhyemmät viestintäreitit ja suuremman tehokkuuden.Se tukee eri materiaalialustojen integrointia.Suorituskyky paranee huomattavasti nopeissa järjestelmissä.

• GEN V – Täysin integroitu fotoniikka

Tämä sukupolvi saavuttaa täydellisen optisten ja elektronisten komponenttien integroinnin.Laserit ja fotonielementit on upotettu pakkaukseen.Se vähentää kytkentähäviöitä ja parantaa tehokkuutta.Järjestelmästä tulee erittäin kompakti ja optimoitu.Se edustaa piin fotoniikkapakkausten tulevaisuuden suuntaa.

Piifotoniikan edut

• Suuri tiedonsiirtonopeus nykyaikaisiin tietokonejärjestelmiin

• Tukee erittäin suurta kaistanleveyttä suuria tietomääriä varten

• Pienempi virrankulutus verrattuna sähköisiin liitäntöihin

• Pienempi signaalihäviö pitkillä etäisyyksillä

• Kompakti ja skaalautuva siruintegraatio

• Yhteensopiva olemassa olevien CMOS-valmistusprosessien kanssa

• Mahdollistaa nopeamman viestinnän datakeskuksissa ja tekoälyjärjestelmissä

Piifotoniikan haasteet

• Tehokkaiden sirulla olevien laserlähteiden vaikea integrointi

• Korkeat valmistus- ja pakkauskustannukset

• Lämpöherkkyydestä johtuvat lämmönhallintaongelmat

• Optista kytkentää varten tarvitaan monimutkainen kohdistus

• Suunnittelun monimutkaisuus laajamittaisessa integraatiossa

• Rajoitettu materiaaliyhteensopivuus tietyille komponenteille

Piifotoniikan sovellukset

1. Palvelinkeskukset

Piifotoniikka mahdollistaa nopean tiedonsiirron palvelimien ja tallennusjärjestelmien välillä.Se tukee laajamittaista pilvilaskentainfrastruktuuria.Optiset liitännät vähentävät latenssia ja virrankulutusta.Tämä parantaa järjestelmän yleistä tehokkuutta.

2. Tekoälyjärjestelmät

AI-työkuormat vaativat nopeaa tiedonsiirtoa prosessorien välillä.Piifotoniikka tarjoaa suuren kaistanleveyden rinnakkaiskäsittelyyn.Se tukee tietojenkäsittelyä koneoppimismalleissa.Tämä parantaa laskennallista suorituskykyä.

3. Televiestintä

Sitä käytetään kuituoptisissa viestintäverkoissa pitkän matkan tiedonsiirtoon.Piifotoniikka parantaa signaalin laatua ja kaistanleveyden kapasiteettia.Se tukee nopeaa Internetiä ja 5G-infrastruktuuria.Tämä mahdollistaa luotettavan maailmanlaajuisen viestinnän.

4. High-Performance Computing (HPC)

HPC-järjestelmät hyötyvät prosessorien välisistä nopeammista yhteyksistä.Piifotoniikka vähentää viestinnän pullonkauloja.Se tukee laajamittaisia ​​simulaatioita ja tieteellistä laskentaa.Tämä parantaa käsittelyn tehokkuutta.

5. Tunnistus ja kuvantaminen

Piifotoniikkaa käytetään optisissa antureissa ympäristön muutosten havaitsemiseen.Se mahdollistaa valosignaalien tarkan mittauksen.Sovelluksia ovat lääketieteellinen diagnostiikka ja ympäristön seuranta.Tämä parantaa tarkkuutta ja herkkyyttä.

6. Kulutuselektroniikka

Sitä käytetään yhä enemmän kehittyneissä laitteissa, jotka vaativat nopeaa tiedonsiirtoa.Silicon photonics tukee korkearesoluutioisia näyttöjä ja AR/VR-järjestelmiä.Se mahdollistaa kompaktin ja tehokkaan suunnittelun.Tämä parantaa käyttökokemusta.

Silicon Photonics vs Electrical Interconnect vs Fiber Optics

Ominaisuus	Pii Fotoniikka	Sähkö Yhteenliittäminen	Kuituoptiikka
Signaalin tyyppi	Optinen (sirulla, ~1310–1550 nm)	Sähkö (kuparin jälkiä)	optinen (kuitu, ~1310–1550 nm)
Tiedonsiirtonopeus (per kaista)	25-200 Gbps	10-112 Gbps	100–800+ Gbps
Kaistanleveys yhteensä	>1 Tbps per siru	<1 Tbps (rajoitettu PCB:llä)	>10 Tbps (WDM järjestelmät)
Energiaa bittiä kohden	~1-5 pJ/bit	~10-50 pJ/bit	~5–20 pJ/bit
Signaalin menetys	~0,1–1 dB/cm (sirulla)	~5-20 dB/m (nopea PCB)	~0,2 dB/km
Vaihteisto Etäisyys	mm - ~2 km	<1 m (korkea nopeus)	10 km päässä > 1000 km
Integrointi Taso	Sirumittakaava (CMOS yhteensopiva)	Piirilevytaso (PCB jälkiä)	Järjestelmätasolla (kuitukaapelit)
Kanavan tiheys	>100 kanavat/siru	Rajoitettu reititystilaa	>100 kanavat/kuitu (WDM)
Latenssi	~1-10 ps/mm	~50-200 ps/cm	~5 μs/km
Lämmöntuotanto	Matala (minimi resistiivinen häviö)	Korkea (I²R tappiot)	Erittäin alhainen
Jalanjälki	<10 mm² (fotoninen IC)	Suuri piirilevyalue tarvitaan	Ulkoinen kuitu linkkejä
Suunnittelu Monimutkaisuus	Korkea (optinen-sähköinen yhteissuunnittelu)	Matala – kohtalainen	Kohtalainen
Tyypillinen käyttötapaus	sirusta sirulle, datakeskukset, tekoälykiihdyttimet	CPU, muisti linja-autot, piirilevyyhteydet	Pitkän matkan tietoliikenne, runkoverkot
Skaalautuvuus Raja	Rajoitettu kytkentä ja pakkaus	Rajoitettu signaalin eheys	Rajoitettu dispersio ja vahvistus

Johtopäätös

Piifotoniikka lähettää dataa valon avulla, mikä tekee tiedonsiirrosta nopeampaa ja tehokkaampaa kuin sähköiset signaalit.Se toimii tärkeimpien osien, kuten aaltoputkien, modulaattoreiden, lasereiden ja valoilmaisimien kautta, jotka käsittelevät koko signaaliprosessin.Erilaiset mallit ja pakkaustavat parantavat suorituskykyä ja tekevät järjestelmistä kompakteja.Joistakin haasteista huolimatta sitä käytetään laajalti datakeskuksissa, tekoälyssä, televiestinnässä ja muissa nopeissa sovelluksissa.
