EV Powertrain selitetty: miten se toimii, komponentit, tyypit ja sovellukset

Kun ajat sähköautoa (EV), voimansiirto on järjestelmä, joka muuttaa sähköenergian liikkeeksi.Tässä artikkelissa opit, mikä sähköauton voimansiirto on, miten se toimii ja tärkeimmät osat, jotka saavat sen toimimaan tehokkaasti.Ymmärrät myös eron 400 V ja 800 V järjestelmien välillä ja kuinka ne vaikuttavat suorituskykyyn ja lataukseen.Lisäksi tutustut erityyppisiin sähköautojen voimansiirtoihin sekä niiden etuihin, rajoituksiin ja yleisiin käyttötarkoituksiin.

Katalogi

Kuva 1. Sähköauton voimansiirtojärjestelmän yleiskatsaus

Mikä on sähköauton voimansiirto?

Sähköauton voimansiirto on järjestelmä, joka muuntaa sähköenergian mekaaniseksi liikkeeksi ajoneuvon ajamiseksi.Se toimii ydinmekanismina, joka vastaa sähköajoneuvojen käyttövoimasta.Sen sijaan, että luottaisi polttoaineen palamiseen, se käyttää varastoitunutta sähköenergiaa tuottaakseen liikettä tehokkaasti.EV-voimansiirto takaa tasaisen kiihtyvyyden, hallitun nopeuden ja luotettavan ajoneuvon toiminnan.Se on suunniteltu toimittamaan voimaa suoraan pyörille minimaalisella energiahäviöllä.Sen ensisijainen tarkoitus on mahdollistaa puhdas, tehokas ja reagoiva ajo.

Kuinka sähköauton voimansiirto toimii?

Kuva 2. Sähköauton voimansiirron toimintaperiaate

Sähköajoneuvojen voimansiirto toimii siirtämällä varastoitua sähköenergiaa käyttökelpoiseen liikkeeseen ohjatun energian virtausprosessin kautta.Energia alkaa akkuun varastoituneena tasavirrana ja sitä säädellään ennen kuin se muunnetaan ajoliikkeeseen sopivaan muotoon.Tämän muunnoksen avulla järjestelmä voi toimittaa tarkan tehon kuljettajan syötteen perusteella.Kun energia liikkuu järjestelmän läpi, sitä säädetään jatkuvasti vastaamaan nopeus- ja vääntömomenttivaatimuksia.

Muunnettua energiaa käytetään sitten kiertovoiman luomiseen, joka kääntää ajoneuvon pyöriä.Ohjausjärjestelmät hallitsevat tätä prosessia varmistaakseen sujuvan kiihtyvyyden ja tehokkaan toiminnan.Hidastuksen aikana osa liikeenergiasta voidaan ohjata takaisin järjestelmään yleisen tehokkuuden parantamiseksi.Tämä jatkuva energiavirta mahdollistaa ajoneuvon tasaisen suorituskyvyn erilaisissa ajo-olosuhteissa.

400 V vs. 800 V voimansiirtoarkkitehtuuri

400 V ja 800 V voimansiirtoarkkitehtuuri viittaa sähköajoneuvojärjestelmässä käytettävään jännitetasoon.Nämä arkkitehtuurit määrittelevät kuinka sähköenergia jakautuu ja hyödynnetään ajoneuvossa.400 V järjestelmä on perinteinen standardi, jota käytetään monissa sähköautoissa, kun taas 800 V järjestelmä edustaa korkeamman jännitteen suunnittelua suorituskyvyn parantamiseksi.Suurin ero on siinä, kuinka tehokkaasti tehoa toimitetaan ja hallitaan.Korkeamman jännitteen järjestelmät vähentävät saman tehon virrantarpeita.Tämä vaikuttaa suoraan latausnopeuteen ja järjestelmän yleiseen tehokkuuteen.

800 V:n arkkitehtuuri mahdollistaa nopeamman latauksen, koska se pystyy käsittelemään korkeampia tehotasoja pienemmällä lämpöhäviöllä.Se myös parantaa tehokkuutta vähentämällä järjestelmän sähkövastusta.Sitä vastoin 400 V:n järjestelmät ovat laajemmin saatavilla ja kustannustehokkaampia.800 V järjestelmiä käyttävät ajoneuvot saavuttavat usein paremman suorituskyvyn ja vähentävät energiahävikkiä käytön aikana.Ne voivat kuitenkin vaatia kehittyneempiä komponentteja ja infrastruktuuria.Molemmat arkkitehtuurit on suunniteltu täyttämään erilaisia ​​suorituskyky- ja kustannusvaatimuksia sähköautojen suunnittelussa.

Sähköautojen voimansiirtotyypit

Hybridisähköajoneuvot (HEV)

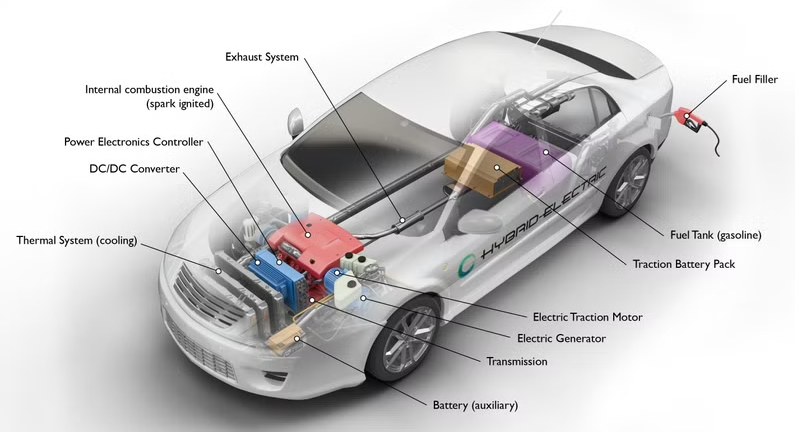

Kuva 3. HEV-voimansiirron kokoonpanokaavio

Hybrid Electric Vehicle (HEV) -ajoneuvo käyttää sekä polttomoottoria että sähkömoottoria ajoneuvon voimanlähteenä.Se ei vaadi ulkoista latausta, koska akku latautuu sisäisesti käytön aikana.Järjestelmä yhdistää kaksi energialähdettä yleisen tehokkuuden parantamiseksi.Sähkömoottori avustaa moottoria kiihdytyksessä ja hitaalla ajon aikana.Moottori antaa lisätehoa tarvittaessa, etenkin suuremmilla nopeuksilla.Integroitu asettelu näyttää, kuinka molemmat järjestelmät toimivat yhdessä ajoneuvossa.Tämän tyyppistä voimansiirtoa käytetään yleisesti tasapainottamaan polttoainetehokkuutta ja suorituskykyä.

Plug-in Hybrid Electric Vehicles (PHEV)

Kuva 4. PHEV-voimansiirron kokoonpanokaavio

Plug-in Hybrid Electric Vehicle (PHEV) yhdistää polttomoottorin ladattavaan akkujärjestelmään.Toisin kuin tavalliset hybridit, se voidaan ladata ulkoisella virtalähteellä.Näin ajoneuvo voi toimia sähkötilassa lyhyitä matkoja.Moottoria käytetään, kun akun virta on vähissä tai tarvitaan lisätehoa.Järjestelmän suunnittelu korostaa sekä latauskykyä että kahta virtalähdettä.Se tarjoaa joustavuutta siinä, miten energiaa käytetään ajon aikana.Tämän tyyppinen voimansiirto tukee sekä sähköajoa että pidemmän kantaman käyttöä.

Akkukäyttöiset sähköajoneuvot (BEV)

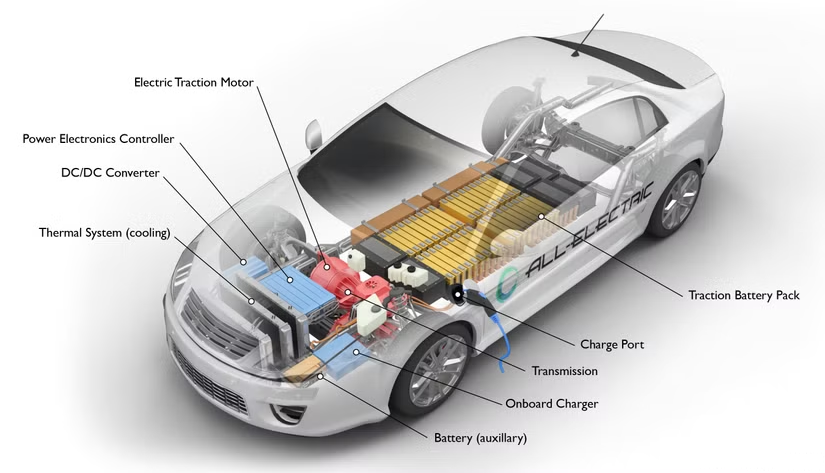

Kuva 5. BEV-voimansiirron kokoonpanokaavio

Akkukäyttöinen sähköajoneuvo (BEV) saa virtansa kokonaan akkuun varastoidusta sähköenergiasta.Se ei käytä polttomoottoria tai polttoainepohjaista järjestelmää.Ajoneuvon käyttövoimana käytetään yksinomaan sähkömoottoreita.Asettelu osoittaa selvästi polttoainekomponenttien puuttumisen.Energiaa syötetään suoraan akusta pyörien ajamiseen.Tämäntyyppinen voimansiirto on suunniteltu täysin sähköiseen käyttöön.Se edustaa suorin sähköisen liikkuvuuden muoto.

Polttokennokäyttöiset sähköajoneuvot (FCEV)

Kuva 6. FCEV-voimansiirron kokoonpanokaavio

Fuel Cell Electric Vehicle (FCEV) tuottaa sähköä vetypolttoaineella sen sijaan, että se varastoisi sitä suuriin akkuihin.Se käyttää polttokennopinoa tuottamaan sähköenergiaa, joka käyttää moottoria.Vetyä varastoidaan laivan säiliöissä ja syötetään järjestelmään tarpeen mukaan.Kaavio näyttää kuinka polttokenno integroituu muihin sähkökomponentteihin.Järjestelmä tuottaa jatkuvasti sähköä käytön aikana.Tämäntyyppinen voimansiirto keskittyy on-demand-energiantuotantoon.Se mahdollistaa sähköajon luottamatta pelkästään akun varastointiin.

Extended Range Electric Vehicles (EREV)

Kuva 7. EREV-voimansiirron kokoonpanokaavio

Extended-Range Electric Vehicle (EREV) -ajoneuvoa käyttää ensisijaisesti sähkömoottori, joka tukee toisiogeneraattoria.Ajoneuvo toimii pääosin akkuvirralla normaalin ajon aikana.Kun akun varaustaso laskee vähiin, generaattori tuottaa sähköä ajomatkan pidentämiseksi.Järjestelmän asettelu osoittaa selkeän eron propulsion ja energiantuotannon välillä.Generaattori ei käytä pyöriä suoraan.Sen sijaan se toimittaa sähköä toiminnan ylläpitämiseksi.Tämän tyyppinen voimansiirto takaa pidemmän matkan ilman, että se on täysin riippuvainen latauksesta.

Sähköauton voimansiirto vs. ICE-voimansiirto

Aspekti	EV voimansiirto	ICE voimansiirto
Energialähde	Akku sähkö (yleensä 300-800 V järjestelmät)	Bensiini tai diesel (energiatiheys ~12 000 Wh/kg)
Ydinmekanismi	Sähkömoottori (90–97 % hyötysuhde)	Sisäinen polttomoottori (20-40 % hyötysuhde)
Päästöt	0 g/km pakoputki CO₂	~100-250 g/km CO₂ (tyypilliset henkilöautot)
Liikkuvat osat	~20-30 liikkuvat voimansiirron osia	~200-2000 liikkuvat osat moottorijärjestelmässä
Energiaa Tehokkuus	~85–90 % voimansiirron tehokkuus	~25–35 % voimansiirron tehokkuus
Melutaso	~50-60 dB aikana toimintaa	~70-90 dB moottorin kuormituksesta riippuen
Huolto Intervalli	Vähemmän palvelua tuotteet;ei öljynvaihtoa	регуляр öljy vaihtuu ~5000-10000 km välein
Energiaa Muuntaminen	Sähkö → mekaaninen (suorakäyttö)	Kemiallinen → lämpö → mekaaninen (monivaiheinen häviö)
Vaihteisto	Yksinopeuksinen alennusvaihde (suhde ~8:1–10:1)	Moninopeus vaihdelaatikko (5-10 vaihdetta tyypillisesti)
Käynnistysaika	Välitön vääntömomentti (0 ms viive)	Moottorin käynnistys viive ~0,5-2 sekuntia
Lämpöhäviö	~10-15% energiaa hävinnyt lämpönä	~60-75% energiaa hävinnyt lämpönä
Polttoainejärjestelmä	Ei polttoainesäiliötä tai ruiskutusjärjestelmä	Polttoainesäiliö, pumppu, injektorit tarvitaan
Regeneroiva Jarrutus	Palautuu ~10-30 % energiaa	Ei energiaa toipuminen
Ohjausjärjestelmä	Täysin elektroninen (ECU + tehoelektroniikka)	Mekaaninen + elektroninen moottorin ohjaus
Tankkaus / Latausaika	20-40 min (nopeasti lataus), 6-12 tuntia (AC)	3-5 minuuttia tankkaus

Sähköautojen voimansiirtojen edut

• Korkea energiatehokkuus minimaalisilla häviöillä

• Vähäinen huolto, koska liikkuvia osia on vähemmän

• Nolla pakokaasupäästöjä käytön aikana

• Tasainen ja hiljainen ajokokemus

• Välitön vääntömomentti nopeaan kiihdytykseen

• Vähentynyt riippuvuus fossiilisista polttoaineista

Sähköautojen voimansiirtojen rajoitukset

• Korkea akun hinta

• Rajoitettu ajomatka joissakin malleissa

• Pidempi latausaika verrattuna tankkaukseen

• Latausinfrastruktuurin saatavuus vaihtelee

• Akun heikkeneminen ajan myötä

• Raskaammat energian varastointijärjestelmät

Sähköautojen voimansiirtojen sovellukset

1. Henkilöautot - Sähköautojen voimansiirtoja käytetään laajalti henkilöautoissa.Ne tarjoavat puhdasta ja tehokasta liikkuvuutta päivittäiseen työmatkaan.Nämä järjestelmät auttavat vähentämään kaupunkien päästöjä ja melusaastetta.Monet ottavat käyttöön sähköautoalustoja nykyaikaisiin ajoneuvoihin.Tällä sovelluksella on tärkeä rooli kestävässä liikenteessä.

2. Julkinen liikenne - Sähköbussit ja joukkoliikennejärjestelmät käyttävät sähköautoja kaupunkiliikenteessä.Ne vähentävät polttoaineen kulutusta ja parantavat ilmanlaatua kaupunkialueilla.Nämä ajoneuvot toimivat tehokkaasti stop-and-go-liikenneolosuhteissa.Tämä sovellus tukee laajamittaisia ​​ympäristötavoitteita.

3. Hyötyajoneuvot - Pakettiautot ja kuorma-autot käyttävät sähkökäyttöisiä voimansiirtoja logistiikassa ja tavarankuljetuksessa.Ne tarjoavat alhaisemmat käyttökustannukset ajan myötä.Nämä järjestelmät ovat ihanteellisia lyhyen matkan ja kaupunkien toimituksiin.Tämä sovellus parantaa toimitusketjujen tehokkuutta.

4. Teollisuuslaitteet - EV-voimansiirtoja käytetään trukeissa ja varastokoneissa.Ne tarjoavat luotettavan ja hiljaisen toiminnan sisätiloissa.Nämä järjestelmät vähentävät päästöjä ahtaissa tiloissa.Ne myös parantavat käyttöturvallisuutta ja tehokkuutta.Tämä sovellus on tärkeä nykyaikaisilla aloilla.

5. Kaksipyöräiset ja mikroliikkuvuus – Sähköskootterit ja moottoripyörät käyttävät kompakteja sähköajoneuvojen voimansiirtoja.Ne sopivat lyhyen matkan matkustamiseen ja kaupunkiliikenteeseen.Nämä ajoneuvot ovat energiatehokkaita ja helppohoitoisia.Ne tukevat viimeisen kilometrin kuljetusratkaisuja.Tämä sovellus kasvaa nopeasti kaupungeissa.

6. Maantieajoneuvot ja erikoisajoneuvot – EV-voimansiirtoja käytetään kaivosajoneuvoissa, maatalouskoneissa ja rakennuskoneissa.Ne parantavat tehokkuutta vaativissa ympäristöissä.Nämä järjestelmät vähentävät polttoaineriippuvuutta ja päästöjä.Ne tukevat myös automaatiota ja edistyneitä ohjausjärjestelmiä.Tämä sovellus laajentaa sähköautojen käyttöä tavallisten teiden ulkopuolelle.

Johtopäätös

Sähköajoneuvojen voimansiirrot tarjoavat puhtaan ja tehokkaan tavan käyttää ajoneuvoja sähköllä polttoaineen sijaan.Ne käyttävät keskeisiä komponentteja, kuten akkua, moottoria ja ohjausjärjestelmiä sujuvan suorituskyvyn takaamiseksi.Erilaiset mallit ja tyypit mahdollistavat joustavuuden kustannus-, valikoima- ja tehokkuustarpeiden mukaan.Vaikka haasteita onkin, niiden käyttö lisääntyy edelleen monissa sovelluksissa.Sähköautojen voimansiirroilla on tärkeä rooli nykyaikaisessa liikenteessä.
