SHT31 Kosteusanturi: Ominaisuudet, edut ja tietolehti

SHT31 edustaa sensirionin kehittämää lämpötila- ja kosteusanturien uusinta sukupolvea.Tässä artikkelissa tutkitaan perusteellista SHT31-anturia tutkimalla sen tietotapauksia, pinoutia, ominaisuuksia ja etuja.Se tarjoaa myös käytännön näkemyksiä sen toteutuksesta ja roolista nykyaikaisessa tekniikassa, jossa tarkka ympäristötiedot ovat tärkeitä.LVI -järjestelmistä hienostuneisiin laskennallisiin laitteisiin SHT31: n edistyneet ominaisuudet tekevät siitä arvokkaan työkalun tarkkojen ja luotettavien mittausten saavuttamiseksi.

Luettelo

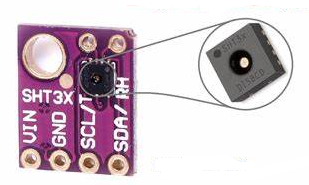

Mikä on SHT31?

Se Sht31 edustaa huipentumista sensirionin pyrkimyksissä täydentää lämpötilan ja kosteuden tunnistustekniikkaa.Tämä anturi hyödyntää viimeisimmän CMosens® -anturi -sirun edistyneitä ominaisuuksia esittäen edistyksiä prosessoinnin, tarkkuuden ja luotettavuuden käsittelyssä aikaisempiin malleihin nähden.SHT31 -anturi on erinomainen tarkkuudella, sopeutumiskyvyllä ja monipuolisuudella.Se tukee kahta käyttäjän valittavaa I2C-osoitetta tarjoamalla saumattoman integraation monipuolisiin järjestelmiin.Sen kyky kommunikoida nopeudella jopa 1 MHz saakka varmistaa nopean tiedonsiirron, mikä on erittäin arvokasta skenaarioissa, jotka vaativat seurantaa ja nopeaa vastausta.SHT31: n integraatioominaisuudet ja nopea viestintä vastaavat tehokkaasti haasteita tarkkuutta vaativissa sovelluksissa.Jatkuva valvontalaitteet ja ympäristöohjausjärjestelmät ilmoittavat, että anturin parantunut tarkkuus ja luotettavuus vähentävät dataeroja, parantavat järjestelmän tehokkuutta ja suorituskykyä.Nämä parannukset eivät vain osoita CMosens®-sirun hienostuneisuutta, vaan korostavat myös tulevaisuudennäkymistä anturiteknologian suunnittelussa.

SHT31 -nastakokoonpano

Nastatoiminnot ja kuvaukset

Nasta	Funktio	Kuvaus
Tappi 1: SDA	Sarjatiedot;Tulos/lähtö	Hallitsee kaksisuuntaista tiedonsiirtoa I2C: n kautta viestintä.Hyvin valittu vetovastus varmistaa vakaan viestinnän.
Tappi 2: Addr	Osoite;Tulo;Yhdistä logiikkaan korkea/matala	Asettaa anturin I2C -osoitteen, sallimalla useita Anturit samassa väylässä.
Tappi 3: Hälytys	Hälytysten osoitin;Lähtö;Kellua, jos käyttämätön	Laukaisee hälytyssignaalin ennalta määrättyjen kynnysten yhteydessä rikkoo.Suositeltavaa jättää kelluva, jos sitä ei käytetä.
Tappi 4: SCL	Sarjakello;Tulos/lähtö	Tarjoaa kellosignaalin I2C -viestinnälle, Tiedonsiirron synkronointi.Pull-up-vastusta suositellaan myös.
Tappi 5: VDD	Toimitusjännite;Syöttö	Toimittaa anturin käyttöjänniteellä.Varmistaa Puhdas ja vakaa jännitelähde luotettavaksi suorituskykyyn.
Tappi 6: Nreset	Nollaa PIN -PINT Active Low;Tulo;Kellua, jos käyttämätön;Olla yhteydessä jhk VDD, jolla on ≥2 kΩ vastus	Mahdollistaa manuaalisen anturin nollauksen.Johdonmukaisen varmistamiseksi Suorituskyky, kellu tämä tappi, jos se ei käytä tai kytke VDD: hen vastuksen kautta.
Tappi 7: R	Ei toimintoa;Yhdistä VSS: ään	Ei palvele funktiota ja se tulisi kytkeä VSS: ään ylläpitää järjestelmän eheyttä.
Tappi 8: VSS	Pohja	Toimii maaperän viitteenä minimoimiseksi melu ja tarkkojen lukemien varmistaminen.

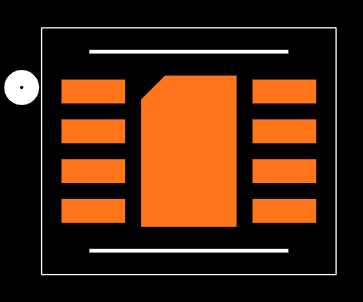

SHT31 -symboli, jalanjälki ja CAD -malli

SHT31 -lohkokaavio

Sensirion SHT31-DIS-B -määritykset

Tyyppi	Parametri
Tehtaan läpimenoaika	4 viikkoa
Asentaa	Pintakori
Paketti / kotelo	Dfn
Nastat	8
Pakkaus	Leikata
Julkaistu	2014
Osien tila	Aktiivinen
Max -käyttölämpötila	125 ° C
Min käyttölämpötila	-40 ° C
Lähtötyyppi	Digitaalinen, i2c
Toimitusjännite	3,3 V
Rajapinta	I2C
Enimmäisjännite	5,5 V
Min -syöttöjännite	2,15 V
Tarkkuus	2%
Reaktioaika	8 s
Anturityyppi	Lämpötila
Korkeus	1 mm
Pituus	2,6 mm
Leveys	2,6 mm
Saavuttaa SVHC: n	Ei svhc
ROHS -tila	ROHS
Lyijyvapaa	Lyijyvapaa

SHT31: n ominaisuudet

Kalibrointi ja lämpötilan kompensointi

SHT31 -anturilla on täysin kalibroidut, linearisoidut ulostulot luontaisella lämpötilan kompensoinnilla, jotka takaavat kollektiivisesti korkean luotettavuuden ja tarkkuuden.Nämä ominaisuudet ovat korvaamattomia asetuksissa, joissa tiedon tarkkuutta ei voida vaarantaa, kuten teollisuusautomaatiossa ja ympäristön seurannassa.Sulautetut kalibrointiprosessit anturin sisällä nuhretaan tehokkaasti manuaalisen ulkoisen kalibroinnin tarpeen, virtaviivaistaen integraatiota ja vähentämällä asennusaikaa.

Leveä jännite toiminta -alue

SHT31 tarjoaa huomattavan joustavuuden eri sovelluksissa, jotka toimivat laajassa jännitealueella 2,4 V - 5,5 V: n sisällä.Tämä yhteensopivuus mahdollistaa saumattoman integroinnin lukemattomiin järjestelmiin, pienitehoisista, akkukäyttöisistä laitteista niihin, jotka edellyttävät korkeampaa jännitetasoa.Leveä jännitealue toimii myös puskurina pieniä tarjontavaihteluita vastaan, pitäen vakaata ja tasaista anturin suorituskykyä erilaisissa olosuhteissa.

Nopea I2C-käyttöliittymä, jossa on kaksoisosoitevaihtoehto

Anturi varmistaa I2C -käyttöliittymän, joka tukee jopa 1 MHz: n viestintänopeutta, ja varmistaa nopean tiedonsiirron.Tämä kyky on hyvä sovelluksille, jotka vaativat tietojenkäsittelyä ja nopeaa reagointia.Kahden valittavan I2C -osoitteen saatavuus antaa useille antureille mahdollisuuden jakaa yhden väylän, yksinkertaistaa monimutkaisia ​​järjestelmäsuunnitteluja ja optimoida resursseja.Tämä ominaisuus on tärkeä monen anturi-asetuksissa, joissa tarvitaan tilaa ja resurssien tehokkuutta.

Poikkeuksellinen tarkkuus

SHT31, etenkin SHT35 -variantissaan, erottuu poikkeuksellisen tarkkuuden vuoksi, ja sillä on suhteellinen kosteus tarkkuus ± 1,5 %RH ja lämpötilan tarkkuus ± 0,1 ° C.Nämä tarkat mittaukset muuttuvat luotettavampaan tietoon sovelluksille, kuten LVI -järjestelmille, sääasemille ja terveydenhuoltolaitteille.

Nopea käynnistys- ja tiedonkeruu

Suunniteltu Swift-käynnistys- ja tiedonkeruua varten anturi minimoi viiveajan alkuperäisen virran ja datan saatavuuden välillä.Tämä ominaisuus on edullinen tilanteissa, jotka vaativat välitöntä tiedonkeruuta, kuten automatisoidut ohjaimet ja valvontajärjestelmät.Nopeat käynnistysajat edistävät myös akkukäyttöisten laitteiden virran hyötysuhdetta, jolloin anturi voi palata nopeasti pienitehoiseen tilaan mittauksen jälkeen.

Kompakti ja kestävä 8-nastainen DFN-paketti

Kompakti 8-nastainen DFN-paketti, SHT31 on ihanteellinen integrointiin avaruusrajoitettuihin sovelluksiin vaarantamatta suorituskykyä.Sen pieni muotokerroin tekee siitä täydellisen sopivan moderneihin elektronisiin malliin tasapainottamalla kokoa ja toiminnallisuutta.Kestävä pakkaus varmistaa anturin sisäisten komponenttien suojauksen parantaen sen joustavuutta ja pitkäikäisyyttä, jopa haastavissa operatiivisissa ympäristöissä.

SHT31: n edut

Poikkeuksellinen luotettavuus pitkäaikaisella vakaudella

SHT31 -anturit on merkitty heidän poikkeuksellisesta luotettavuudestaan ​​ja tasaisesta suorituskyvystään pitkään ajanjaksoihin.Testausprosessien avulla nämä anturit tarjoavat jatkuvasti tarkkoja lukemia, mikä tekee niistä hienoja ympäristöihin, jotka riippuvat tarkasta kosteudesta ja lämpötilan seurannasta.Heidän kestävä suorituskyky monissa olosuhteissa on osoitus heidän erinomaisesta tekniikastaan.

Todistettu tekniikka, jolla on yli 15 vuoden kehitys

Yli 15 vuoden kehityksestä keruu SHT31 käyttää kattavaan tutkimukseen juurtuneita huipputeknologiaa.Anturin suunnittelu on hyötynyt iteratiivisista parannuksista ja oivalluksista, mikä johtaa erinomaiseen tuotteeseen, joka sopii moniin sovelluksiin.Tämä innovaatioiden säälimätön harjoittaminen ilmentää tarkkuutta ja luotettavuutta, joka määrittelee korkeatasoiset anturit.

Soveltuvuus laajamittaiseen tuotantoon

SHT31: n suunnittelu- ja valmistusmenetelmät optimoivat sen laaja-alaiseen tuotantoon.Sen virtaviivainen tuotantoprosessi varmistaa massatuotannon uhraamatta laatua.Tämä skaalautuvuus tekee siitä suositun valinnan laaja-alaisissa käyttöönottoissa, jotka kattavat kaiken elektroniikan teollisuuskäytöistä.Merkittävän kysynnän täyttäminen korostaa luotettavasti sen rajat ylittämistä.

Korkea signaali-kohinasuhde

SHT31: n korkea signaali-kohinasuhde (SNR) parantaa sen kykyä toimittaa tarkkoja ja selkeitä lukemia.Korkeampaa SNR: tä käytetään tarkan tiedon sieppaamiseen sovelluksissa, jotka vaativat kosteuden ja lämpötilan pienimuutosten havaitsemista.

SHT31: n levityspiiri

Virtalähde

SHT31 toimii jännitealueella 2,4 V - 5,5 V, käyttöjännitteellä 3,3 V.Vakaa virtalähde on tärkeä, koska vaihtelut voivat johtaa epätarkkojen anturin lukemiin.Monet mieluummin 3,3 V: n säätelijän IC ylläpitää tasaista jännitettä, jota täydentävät kaatamiskondensaattorit melun suodattamiseksi.100NF -keraamisen kondensaattorin sijoittaminen lähelle anturitappeja voi lieventää ohimeneviä jännitevaikutuksia.Nämä käytännöt ovat yhdenmukaisia ​​onnistuneiden elektronisten mallien kanssa, joissa melun vähentäminen on hienoa.

Viestintäprotokolla

SHT31 kommunikoi I2C-protokollan kautta, mikä vaatii Pull-Up-vastuksia SDA- ja SCL-linjoilla.Käytetään 4,7 kΩ: n vastuksia, mutta niitä voidaan säätää väylänopeuden ja erityisvaatimusten perusteella.I2C-linjojen asianmukainen reititys voimajohtojen ylittämiseksi minimoi puhetta ja häiriöitä.

Signaalin ilmastointi

SHT31: n kaltaiset digitaaliset anturit saattavat tarvita lisäkomponentteja meluisissa ympäristöissä.Kondensaattorien tai suojauksen käyttäminen varmistaa luotettavan toiminnan ja ferriittihelmet datalinjoissa suodattavat tehokkaasti korkeataajuista kohinaa.Näiden tekniikoiden käyttöönotto minimoi EMI -vaikutukset.

Pcb -asettelu

Hyvin suunniteltu PCB-asettelu parantaa huomattavasti anturin suorituskykyä.Sijoita SHT31 pois lämmön tuottavista komponenteista lämpövirheiden minimoimiseksi.Suoja seuraa ja ylläpitää vankkaa maatasoa ulkoisten häiriöiden lieventämiseksi.Nämä strategiat heijastavat samanlaisia ​​haasteita käsitteleviä käytäntöjä.

Kalibrointi ja testaus

Perusteellinen kalibrointi on hyödyllistä anturin lukemiin.Lämpötilan ja kosteuden tekijä siirtymät.Automatisoidut asetukset virtaviivaistavat prosessia vahvistaen luotettavuutta.Automaatio on osoittautunut parantavan toistettavuutta ja tarkkuutta kaikissa sovelluksissa.

Itsediagnostiikkaominaisuus

SHT31 sisältää itsediagnostiikan mahdollisten ongelmien havaitsemiseksi.Laiteohjelmiston diagnostisten tarkistusten integrointi voi ennaltaehkäisevästi tunnistaa ongelmat, mikä mahdollistaa oikea -aikaisen ylläpidon.Ennakoiva diagnostiikka vähentää seisokkeja ja ylläpitokustannuksia pitkäaikaisessa käytössä, arvokas käsitys.

Laiteohjelmiston toteutus

Vahvan laiteohjelmiston tulisi sisältää virheenkäsittely ja tietojen validointirutiinit.Toteuta CRC tarkistaa tietojen eheyden.Varmista asianmukainen käsittely.Tämä lähestymistapa heijastaa menetelmiä kaikissa sovelluksissa varmistaen johdonmukaisen ja tarkan tiedonkeruun.

SHT11: n ja DHT11: n vertaileva analyysi

Pääkomponentit

SHT11-anturi sisältää kosteusherkät kondensaattorit, kun taas DHT11 riippuu kosteusherkkyydestä.SHT11: n kondensaattorit tarjoavat yleensä erinomaisen vakauden ja tarkkuuden.Tämä ominaisuus tulee erityisen hyödylliseksi sovelluksissa, jotka vaativat suurta tarkkuutta.Näiden ominaisuuksien anturin valintaan vaikuttavat usein luotettavan suorituskyvyn vaatimukset.Sitä vastoin DHT11: n vastukset, huolimatta taloudellisemmiksi, eivät välttämättä saavuta samaa tarkkuutta ja vakautta.Tällä erotuksella on rooli anturien valinnassa tietyille ympäristöille tai tieteelliselle tutkimukselle, jossa tiedon eheys on erittäin huolestuttavaa.

Anturin koostumus

SHT11 käyttää innovatiivisia materiaaleja, jotka luovat aukon sekä kosteuden että lämpötilan havaitsemiseksi tarkkuudella.Energiakuilumateriaali parantaa sen herkkyyttä ja vasteaikaa.Tällaisia ​​edistyneitä materiaaleja käyttävät anturit tarjoavat yleensä enemmän luotettavia tietoja eri olosuhteissa.Tämä ominaisuus tekee SHT11: stä erityisen sopivan tieteellisiin kokeisiin ja teollisiin sovelluksiin, joissa jatkuvaa suorituskykyä arvostetaan.Päinvastoin, DHT11 integroi kosteusanturin NTC -termistoriin.Vaikka tämä kokoonpano on toiminnallinen, se ei tarjoa edistyneitä anturiominaisuuksia, jotka on havaittu antureissa, jotka käyttävät energiaerä materiaaleja.

Toiminnallisuus ja suorituskyky

SHT11 on erinomainen tarjoamalla lämpötilakompensoituja kosteuslukemia ja korkealaatuisia kastepisteen mittauksia erilaisissa ympäristön seurantajärjestelmissä.Lämpötilan kompensointia koskeva integrointi varmistaa, että kosteuslukemat ovat tarkkoja vaihtelusta huolimatta.Toisaalta DHT11: llä puuttuu korkealaatuisia kastepistetoimintoja, eikä se tarjoa lämpötilan kompensointia, mikä johtaa mahdollisiin epätarkkuuksiin.Tästä rajoituksesta tulee huomattava skenaarioissa, joissa tarkat kosteustasot ovat tärkeitä, kuten ilmastonhallintajärjestelmissä ja meteorologisissa sovelluksissa.Ympäristössä työskentelevät henkilöt, joissa tarkkuus vaikuttaa tuloksiin, nojautuvat usein antureihin, kuten SHT11.SHT11: n edistykselliset komponentit ja poikkeuksellinen toiminnallisuus tekevät siitä suositun valinnan vaativille sovelluksille.Päinvastoin, DHT11 tarjoaa taloudellisemman ratkaisun, joka tarjoaa hyväksyttävän suorituskyvyn vähemmän vakaviin tilanteisiin.Tietyn sovelluksen erityisvaatimusten tunnistaminen ohjaa asianmukaisen anturin valintaa.

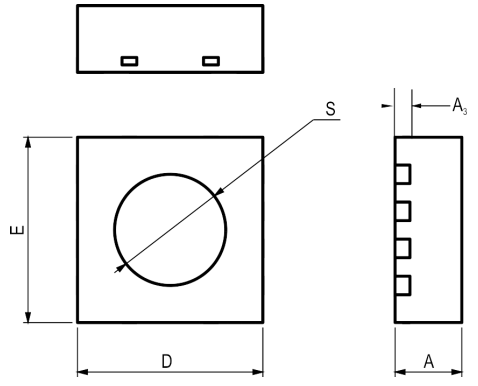

SHT31 -pakkaus

SHT31 Valmistajan tiedot

Sensirion, anturitekniikan majakka, on erinomainen luomalla antureita kosteuden, kaasun ja nesteen virtauksen mittauksiin.Yritys on perustettu selkeällä visiolla tarkkaan anturien toimittamisesta. Yhtiö on tuonut esiin innovaatioita, jotka ovat vaikuttaneet syvästi aloille, kuten LVI, auto-, lääketieteellinen ja kulutuselektroniikka.Heidän anturiaan vaalitaan niiden tarkkuuden, luotettavuuden ja integraation joustavuuden suhteen, ja siitä tulee monimutkaisten sovellusten menossa.Sensirionin näkyvyyttä anturitekniikassa lisää sen tinkimätön laatu, säälimätön innovaatio ja sitoutuminen keskittyneisiin ratkaisuihin.Nämä ominaisuudet varmistavat, että heidän anturinsa ylittävät jatkuvasti teollisuuden odotukset vahvistaen heidän johtajuuttaan.

Tietotarvikkeet PDF

SHT31-DIS-B -lehdet:

Anturin määritelmälauseke.pdf

SHT3X Membraanin vaihtoehto Spec.pdf

Sht3x-dis-sarjan datalet.pdf

SHTXX, STSXX -kokoonpano SMD PKGS.PDF

Shtxx -testausopas.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mihin SHT31: tä käytetään?

SHT31 löytää sovelluksensa erilaisilla aloilla:

Ilmastojen hallinta: Optimaalisten ilmakehän olosuhteiden varmistaminen.

Sää -asemat: Luotettavan tiedon tarjoaminen ennustetta varten.

Kotilaitteet: Osallistuminen tehokkaisiin ja automatisoituihin kotiympäristöihin.

2. Mitkä ovat SHT31 -anturin edut?

Se tukee useita rajapintavaihtoehtoja, mukaan lukien I2C ja jännitesäyttö, mikä helpottaa helppoa sisällyttämistä moniin järjestelmiin ja laitteisiin.Operatiivisella jännitealueella 2,4-5,5 V, anturi mukautuu erilaisiin virtalähdeolosuhteisiin, jotka palvelevat sekä yleiskäyttöisiä että erikoistuneita sovelluksia.Erilaisten toimintojen integrointi anturiin yhdistettynä vankkaan muotoiluun varmistaa korkean luotettavuuden.Tämä tekee siitä sopivan vaativiin sovelluksiin, kuten teollisuusautomaatioon, terveydenhuoltolaitteisiin ja LVI -järjestelmiin.Anturin kyky mitata sekä lämpötilaa että kosteutta suurella tarkkuudella auttaa ylläpitämään optimaalisia ympäristöolosuhteita ohjattavissa olosuhteissa.Tämä puolestaan ​​parantaa toiminnan yleistä tehokkuutta.Seuraamalla ympäristöolosuhteita se auttaa ylläpitämään tuotteen laatua.Sen tarkat lukemat edistävät energiansäästöjä ja optimoituja järjestelmän suorituskykyä.
