AD620 -instrumentointivahvistin: Tietotekniikka, PIN -kokoonpano ja kaavamainen yleiskatsaus

AD620 -instrumentointivahvistin on tunnettu tarkkuudestaan ​​ja monipuolisuudestaan, mikä tekee siitä luotettavan valinnan eri toimialoilla.Suurella tarkkuudella ja alhaisella virrankulutuksella AD620 on erinomainen sovelluksissa, kuten lääketieteelliset instrumentit, teollisuusautomaatio ja tarkkuustietojärjestelmät.Tämän vahvistimen pinout- ja operatiivisten yksityiskohtien ymmärtäminen vaaditaan saumattomaan järjestelmän integrointiin, mikä varmistaa optimaalisen suorituskyvyn missä tahansa suunnittelussa.Tässä artikkelissa tutkimme AD620: n keskeisiä ominaisuuksia, PIN-määritystä ja sovelluksia korostaen, miksi se on edelleen ratkaisu luotettavalle monistuksellesi.

Luettelo

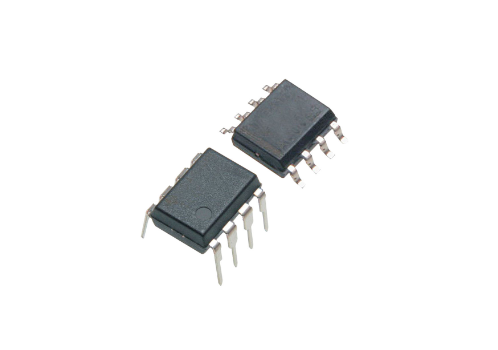

AD620 Yleiskatsaus

Se AD620 on taloudellinen ja tarkkaan instrumentointivahvistin.Se mahdollistaa vahvistuksen säädön jopa 10 000: lla vain yhdellä vastuksella.Saatavana 8 LEAC SOIC- ja DIP-pakkauksessa, se tarjoaa pienikokoisen jalanjäljen erillisiin malleihin.

Laite varmistaa minimaalisen virrankulutuksen, ja enimmäisvirta on 1,3 mA, joten se sopii hyvin akkukäyttöisiin ja kannettaviin sovelluksiin.AD620: lla on korkea tarkkuus, jonka maksimaalinen epälineaarisuus on 40 ppm, siirtymäjännite 50 μV Max ja offset -drift 0,6 μV/° C MAX.Nämä tekniset tiedot tekevät siitä tehokkaan tarkkuuden tiedonkeruujärjestelmissä, kuten punnitusasteikot ja anturin rajapinnot.Siinä on alhainen melu ja alhainen syöttöpoikkeamavirta, jotka ovat merkittäviä lääkinnällisille laitteille, jotka vaativat tarkkoja lukemia.

AD620 -nastakokoonpano

AD620 CAD -malli

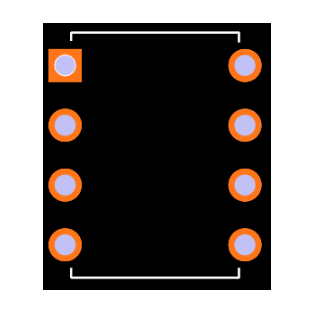

Jalanjälki

AD620: n ominaisuudet

Ominaisuus	Kuvaus
Helppokäyttöisyys	Helppo käyttää suunnittelua ulkoisen vastuksen kanssa vahvistukseen säätö.
Voittoalue	Vahvista yhdellä ulkoisella vastuksella, säädettävissä 1 - 10 000.
Virransyöttöalue	Toimii laajalla toimitusalueella ± 2,3 V - ± 18 V.
Suorituskyky	Ylittää perinteiset 3-op-amp-instrumentit Vahvistimen mallit.
Pakkaus	Saatavana 8-johdon DIP- ja SOIC-paketteina.
Alhainen virrankulutus	Suurin syöttövirta on 1,3 mA.
DC -suorituskyky	B -luokassa on erinomainen tasavirtasuorituskyky.
Tulonsiirtojännite	Tulo -siirtymäjännite 50 μV.
Syöttösiirto	Matala syöttösiirtymän siirtyminen 0,6 μV/° C.
Tulopoikkeamavirta	Suurin tulopoikkeamavirta 1,0 NA.
Yhteisen tilan hylkäämissuhde	Yhteisen tilan hylkäämissuhde on vähintään 100 dB nopeudella g = 10.
Matala melu	Tulojännitekohina 9 NV/√Hz 1 kHz: llä.
Syöttömelu	0,28 μV huipun ja huipputason kohina 0,1 Hz-10 Hz: n alueella.
AC -eritelmät	Sisältää erinomaista vaihtovirtasuorituskykyä 120 kHz: n kaistanleveydellä kohdassa g = 100.
Asettumisaika	Nopea laskeutumisaika 15 μs - 0,01%.

AD620: n tekniset tiedot

Tässä on yksityiskohtainen taulukko Analog Devices Inc. AD620BN Tekniset eritelmät, määritteet ja parametrit sekä osat, joilla on samanlaiset eritelmät.

Tyyppi	Parametri	Yksityiskohdat
Kosketuspinnoitus	Lyijy, tina	Lyijy/tina
Asentaa	Reiän läpi	Reiän läpi
Asennustyyppi	Reiän läpi	Reiän läpi
Paketti / kotelo	8-DIP (0,300, 7,62 mm)	8-DIP (0,300, 7,62 mm)
Nastat	8	8
Elementtien lukumäärä	1	1
Käyttölämpötila	-40 ° C ~ 85 ° C	-40 ° C ~ 85 ° C
Pakkaus	Putki	Putki
JESD-609-koodi	E0	E0
Pbfree -koodi	Ei	Ei
Osien tila	Vanhentunut	Vanhentunut
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)	1 (rajoittamaton)
Päätteiden lukumäärä	8	8
ECCN -koodi	Ear99	Ear99
Vastus	10Gohm	10Gohm
Enimmäisvoiman hajoaminen	650MW	650MW
Terminaalin sijainti	Kaksois-	Kaksois-
Toimintojen lukumäärä	1	1
Toimitusjännite	15 V	15 V
Päätepiste	2,54 mm	2,54 mm
Perusosanumero	AD620	AD620
Nastaluku	8	8
Toimitusjännite	36V	36V
Toimitusvirta	1,3maa	1,3maa
Nimellinen toimitusvirta	1,3maa	1,3maa
Virran hajoaminen	650MW	650MW
Läikkyä	1,2 V/μs	1,2 V/μs
Vahvistintyyppi	Soittimet	Soittimet
Yleisen tilan hylkäämissuhde	93 dB	93 dB
Virta - tulopoikkeama	500PA	500PA
Jännite - syöttö, yksi/kaksois (±)	4,6V36V ± 2,3 V18V	4,6V36V ± 2,3 V18V
Lähtövirta kanavaa kohti	18MA	18MA
Syöttöjännite (VOS)	30mV	30mV
Negatiivinen syöttöjännite-NOM	-15 V	-15 V
Jännite - Syöttösiirto	15 μV	15 μV
-3DB kaistanleveys	1MHz	1MHz
Syöttösiirtovirta-Max (IIO)	0,00075μA	0,00075μA
Jännitevahvistin	1	1
Jännitteenvahvistus-nom	10	10
Epälineaarisuus	0,00%	0,00%
Pituus	9,27 mm	9,27 mm
Korkeus (max)	4,57 mm	4,57 mm
Säteilykovettuminen	Ei	Ei
ROHS -tila	Ei-ROHS-yhteensopiva	Ei-ROHS-yhteensopiva
Lyijyvapaa	Sisältää lyijyä	Sisältää lyijyä

AD620 -vaihtoehdot

Osanumero	Kuvaus	Valmistaja
AD620BRZ-RL	Instrumentointivahvistin, 85 UV-offset-max, 1 MHz-kaista Leveys, PDSO8, lyijyvapaa, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-RULE	Instrumentointivahvistin, 85 UV-offset-max, 1 MHz-kaista Leveys, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc
AD620BR-kierros	Matala drift, matalan tehon instrumentointivahvis asetetut voitot 1 - 10000	Analog Devices Inc
AD620BRZ-R7	Matala drift, matalan tehon instrumentointivahvis asetetut voitot 1 - 10000	Analog Devices Inc
AD620BRZ	Instrumentointivahvistin, 85 UV-offset-max, 1 MHz-kaista Leveys, PDSO8, lyijyvapaa, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Instrumentointivahvistin, 85 UV-offset-max, 1 MHz-kaista Leveys, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	Instrumentointivahvistin, 85 UV-offset-max, 1 MHz-kaista Leveys, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc

Yksinkertaistettu kaavio AD620: sta

Ihanteelliset sovellukset AD620: lle

AD620 on poikkeuksellisella tarkkuudella ja minimaalisella offsetjänniteellä kotonaan erilaisissa korkean tarkkuuden tietojärjestelmissä.Tällaiset järjestelmät ulottuvat sovellusten, kuten painoasteikkojen ja anturin rajapintojen välillä, joissa mittaustarkkuuden saavuttaminen on säälimätöntä.

Tarkkuustietojärjestelmät

AD620 kukoistaa ympäristöissä, joissa tarkkuus on hallitseva.Ota punnitusasteikot, joita käytetään usein tutkimuslaboratorioissa tai teollisuusympäristöissä: Tässä jokainen mittaus voi olla askel kohti uraauurtavia tieteellisiä löytöjä tai parempaa tuotteen laatua.Vahvistimen korkea yhteisen moodin hyljintäsuhde (CMRR) ja alhaiset kohinaominaisuudet ovat tämän luotettavan ja tarkan suorituskyvyn selkäranka.

Anturin rajapinnat

Anturien käyttöliittymäsovellukset ovat toinen areena, jolla AD620 esittelee sen ominaisuuksia.Harkitse fyysisiä ilmiöitä, kuten painetta, lämpötilaa tai voimaa sähköisiksi signaaleiksi, muuttavat muuntimet.Näiden muuntamisten tarkkuus on vakava - riippumatta siitä, että se on teollisuusautomaatiojärjestelmien tarkalla hallinnassa tai ympäristöolosuhteiden valppaana seurannassa.AD620: n korkean tuloimpedanssilla on tärkein rooli signaalin eheyden säilyttämisessä, mikä tekee siitä kiinnostavan valinnan näille rajapinnoille.

Lääketieteelliset sovellukset

Lääketieteellisten instrumenttien maailmassa AD620 loistaa kirkkaasti.Laitteet, kuten elektrokardiogrammit (EKG) ja ei-invasiiviset verenpainemonitorit, luottavat suureen tarkkuuteen ja minimaalisiin signaalin häiriöihin luotettavan diagnostiikan tarjoamiseksi.Täällä AD620: n alhainen melu ja puolueellisuusvirta ovat välttämättömiä.Lisäksi vahvistimen kyky säilyttää tehoa pidentää merkittävästi kannettavien lääkinnällisten laitteiden akkua - tärkein ominaisuus nykypäivän maisemassa mobiili terveydenhuollon ratkaisujen, joissa jokainen ylimääräinen toiminta tunti voi tehdä syvän eron.

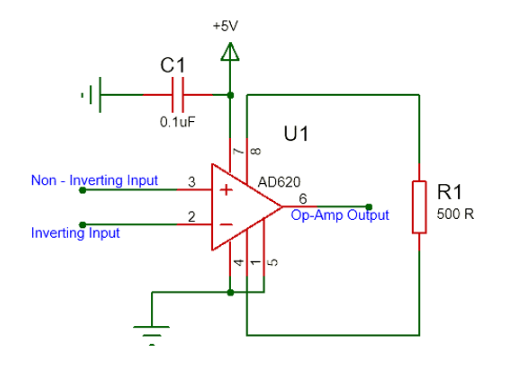

Kuinka käyttää ja optimoida AD620?

AD620: n käyttö sisältää sarjan suoraviivaisia ​​vaiheita.Aluksi hallita tehokkaasti integroidun piirin (IC) tehoa yhdistämällä nasta 7 virtalähteeseen ja nasta 4 maahan.Yksi +5 V: n syöttö on usein riittävä tähän tehtävään.Varmistetaan, että nasta 2 (invertoimaton) ja nasta 3 (kääntäminen) hallita tulosignaalia on hyödyllinen asianmukaisen toiminnallisuuden kannalta.Lähteen stabiloimiseksi, kun tulotapit eivät ole jännitekeeroja, tyypillisesti maadoitustappi 5 (referenssi) yhdessä nastan 4 kanssa.

AD620: n vahvistuksen hallinta on erittäin virtaviivainen prosessi, joka vaatii vain yhden ulkoisen vastuksen.Aseta vahvistus asettamalla vastus (esim. 500Ω 100: n vahvistukseen) nasta 8 (+RG) ja 1 (-rg) väliin.Vahvistus lasketaan sitten kaavalla.

G = (49,4 kΩ / r_G) + 1.

Tämä kaava varmistaa tarkan hyödyn valitsemalla vastusarvot asianmukaisesti tarjoamalla yksinkertaisen mutta tehokkaan menetelmän vahvistimen suorituskyvyn räätälöimiseksi erityistarpeisiin.Yksi usein huomiotta jätetty näkökohta on tulopoikkeamavirta.AD620: n malli minimoi tämän virran, mutta tulotappiin kytkettyjen lähdeimpedanssin epätasapainon lieventäminen on edelleen asettumassa.Vääristyksen minimointi vähentää offset -jännitettä, parantaa yleistä tarkkuutta, mikä on enimmäkseen vaarallista tarkkuusinstrumentoinnissa, joissa pienten eroja on merkitystä.Lämpötilan vaihtelut voivat vaikuttaa merkittävästi AD620: n suorituskykyyn.Vahvistusasetukseen käytetyn vastuksen varmistaminen on matala lämpötilakerroin, on hyödyllinen vakaan vahvistuksen ylläpitämisessä laajalla lämpötila-alueella.Ympäristöolosuhteissa vaikuttavissa sovelluksissa tämä stabiilisuus on hyödyllinen johdonmukaisessa suorituskyvyssä.Käytännöllisissä skenaarioissa, kuten teollisuusvalvontajärjestelmät, vahvistuksen stabiilisuuden ylläpitäminen lämpötilanvaihteluista huolimatta on aktiivinen mittaus epätarkkuuksien välttämiseksi.Tämä korostaa sopivien komponenttien valinnan tärkeyttä, jotka ovat sopusoinnussa toimintaympäristön kanssa, mikä varmistaa luotettavan ja tarkan seurannan.Vertailutappi (nasta 5) vaikuttaa merkittävästi lähtöjännitteeseen.Tämän tapin maadoittaminen ja nasta 4 tyypillisesti nollaa lähtö, kun tulojänniteeroa ei ole.Edistyneemmissä asetuksissa tämän PIN -koodin yhdistäminen tiettyyn jännitteeseen voi kuitenkin tuoda esiin tunnettu siirto lähtöön, mikä on hyödyllistä sovelluksissa, joissa vaaditaan tarkkoja jännitteen referenssihuimuksia.

AD620 -pakkaus

Tietoja analogisista laitteista

Analog Devices Inc. (NASDAQ: ADI) on erinomainen korkean suorituskyvyn analogisten, sekoitettujen signaalien ja digitaalisen signaalinkäsittelyn (DSP) integroidun piirin suunnittelussa, valmistuksessa ja markkinoinnissa.Vuonna 1965 perustettu ADI on sitoutunut voittamaan signaalinkäsittelyn monimutkaiset tekniikan haasteet.Heidän nerokoilla ratkaisuillaan on voima kääntää reaalimaailman ilmiöitä, kuten lämpötila, paine ja nopeus tarkkoihin sähkösignaaleihin, mikä mahdollistaa monipuoliset ja käytännölliset sovellukset ympäri maailmaa.

Vuosikymmenien ajan ADI on siirtynyt keskittymään yksinomaan analogiseen tekniikkaan kokonaisvaltaisemman lähestymistavan omaksumiseen, joka sisältää sekoitetun signaalin ja DSP-tekniikan.Tämä muutos heijastaa elektroniikkateollisuuden laajempaa suuntausta useiden toimintojen integroimiseksi yhdeksi siruksi, mikä parantaa suorituskykyä ja leikkaamalla virrankulutusta.ADI: n ratkaisut löytävät paikkansa sovelluksissa teollisuusautomaatioissa, terveydenhuollon, kulutuselektroniikan ja autojen järjestelmissä.

ADI: n portfolio kattaa laajan valikoiman tekniikan tarkkuusanalogisia tuotteita, kuten vahvistimia, lineaarisia tuotteita ja datamuuntimia, jotka ovat vakavia korkearesoluutioisten tunnistusten ja mittausten suhteen.Sekoitettuja signaaliliuoksia, jotka yhdistävät analogiset ja digitaaliset piirit yhdellä sirulla, tarjoavat parannettua toiminnallisuutta ja tehokkuutta.

Tietotarvikkeet PDF

AD620BN: n tietotaulukot:

Ad620.pdf

AD620BRZ-R7 Datarstateetit:

Ad620.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Voiko AD623 korvata AD620?

AD620 ja AD623 ovat molemmat yksittäisiä instrumentointivahvistimia, joissa on PIN -yhteensopivuus.Heidän välinen selkeä tekijä on niiden virtalähdevaatimukset: AD620 tarvitsee kaksoistarvikkeita, kun taas AD623 voi toimia joko kaksois- tai yksittäisillä tarvikkeilla.Siksi AD620 voidaan korvata AD623: lla, jos alkuperäinen piiri käyttää kaksoisvirtalähteitä.Voit usein valita AD623: n energiatehokkuuden ja yksinkertaistetun tehonsuunnittelun, koska se toimii yhdellä tarjonnalla.Tällaisen korvaamisen jälkeen mikrokontrollerilautakunnan suorituskyky pysyy vakaana ja jatkaa tehtäviensä suorittamista saumattomasti varmistaen luotettavuuden käytännön sovelluksissa.

2. Mitä AD620 -nastat edustavat?

P1 ja P8: Ulkoiset vahvistuksen asetusvastukset

P2 ja P3: Syöttöliittimet

P6: lähtöpääte

P4 ja P7: ± 5 V: n virtalähteet

P5: Viitejännitteen tulo (400mV)

Tämä erityinen PIN -konfiguraatio helpottaa jäsenneltyjä ja optimoituja komponenttiyhteyksiä varmistaen yhdenmukaisen suorituskyvyn ja yksinkertaistavat vianetsintäprosesseja.

3. Kuinka AD620 toimii?

AD620 perustuu perinteiseen kolmi-OP-AMP-malliin, mutta sisältää merkittäviä suorituskyvyn parannuksia laajalle virtalähdealueelle (± 2,3–18 V) ja alhaisen virrankulutuksen (enimmäisvirta 1,3 mA).Nämä ominaisuudet tekevät siitä sopivan pienjänniteisiin, pienitehoisiin malleihin.Sen monoliittinen rakennus- ja laserkalibrointi takaavat suuren tarkkuuden.Eroaineiden bipolaarisen tulon hyödyntäminen β -prosessin kautta saavuttaa pienemmän tulopoikkeaman virran ja stabiloi kollektorivirran sisäisen palautteen kautta.Vahvistusyhtälö on g = 49,4 kΩ / r_g + 1, missä R_G on ulkoinen vastus, joka hallitsee vahvistusta.Tämä heijastaa elektroniikan innovatiivisia käytäntöjä korostaen tarkkuuden ja tehokkuuden merkitystä nykyajan komponenttien suunnittelussa.

4. Mikä signaali AD620 -lähtö tekee?

AD620 säädettäväksi vahvistusinstrumentointivahvistimena toimittaa jännitesignaalin.Tämä lähtö monipuolisuus on erityisen vaativa sovelluksille, jotka vaativat tarkkaa signaalin monistusta, kuten lääketieteellisiä instrumentteja ja teollisuusprosessin hallintaa.Sen kyky tarjota tarkka signaalin monistus korostaa sen roolia korkean suorituskyvyn standardien ylläpitämisessä vakavissa sovelluksissa.

5. Miksi AD620 -lähtö on aina negatiivinen?

Jos lähtö pysyy negatiivisena ± 5 V: n tulosta huolimatta, useat tekijät voivat olla liiallisessa vahvistuksessa ja piirin epätasapainossa.Tarkista vahvistustappiin kytketty säädettävä vastus varmistaaksesi, että se täyttää tietotapaukset ja että voitto ei ole liian korkea, mikä voi vähentää häiriösignaalien vahvistamisen riskiä.Ylläpitämällä kohtalaista voittoa ensimmäisessä vaiheessa ja tasapainottamalla puolueellisuusvastuksen, voit puuttua signaalin uskollisuuteen ja vakausongelmiin tehokkaasti.Nämä vianetsintätekniikat korostavat käytännön toimenpiteitä signaalin eheyden ylläpitämiseksi analogisissa piireissä.
