Pulssin leveysmodulaatio (PWM) selitetty

Pulse Width Modulation (PWM) on yksinkertainen ja tehokas tapa ohjata sähkötehoa digitaalisilla signaaleilla.Syöttöjännitteen muuttamisen sijaan voit säätää, kuinka kauan signaali pysyy PÄÄLLÄ ja POIS PÄÄLTÄ kunkin jakson aikana tehonsiirron ohjaamiseksi.Tämä artikkeli auttaa sinua ymmärtämään, kuinka PWM toimii, kuinka käyttösuhde vaikuttaa tehoon ja miksi PWM:ää käytetään laajalti elektroniikassa ja ohjausjärjestelmissä.Näet myös, kuinka PWM:ää käytetään ohjaimissa, aaltomuototyypeissä ja sovelluksissa.

Katalogi

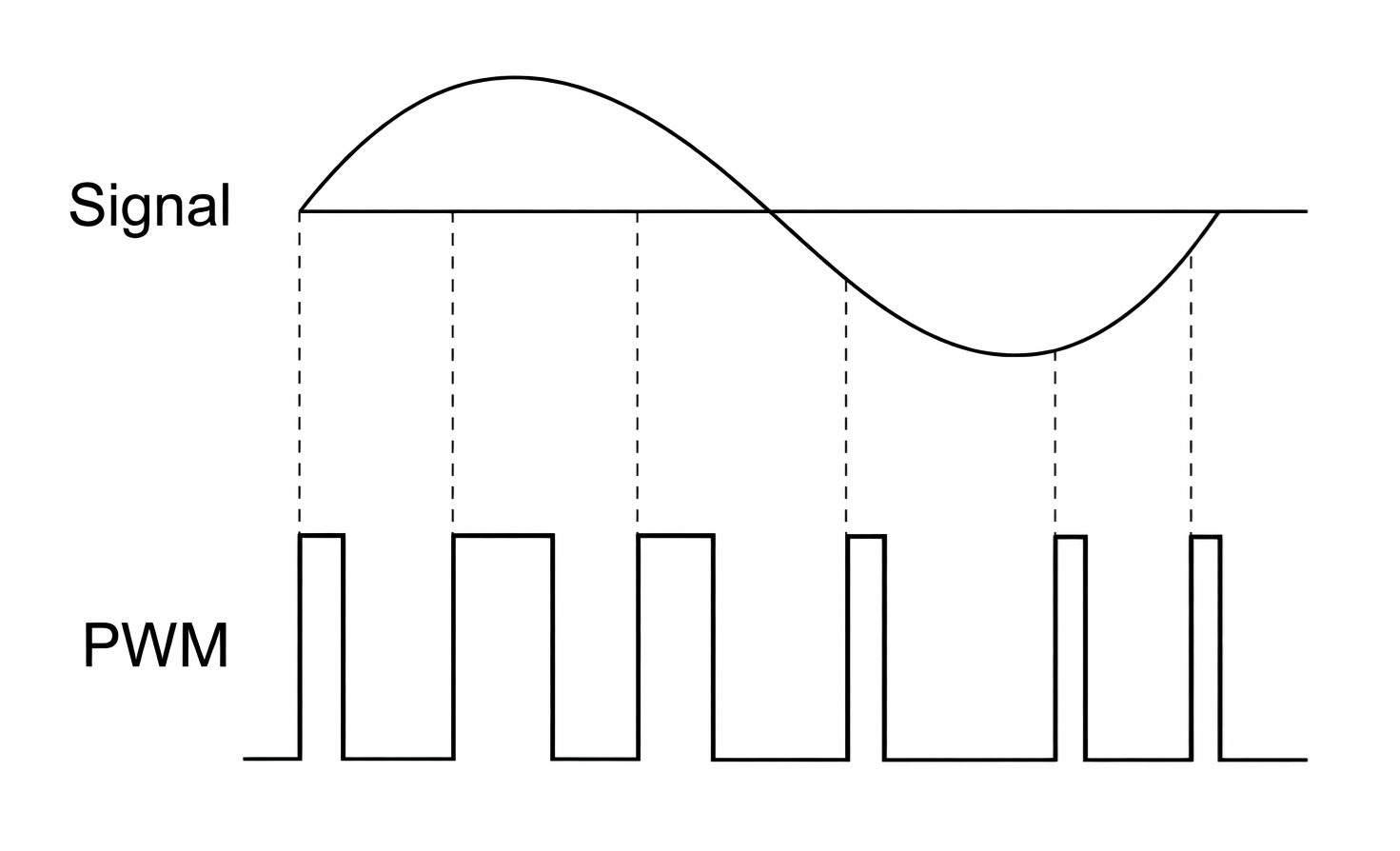

Kuva 1. Pulssin leveysmodulaatiokonsepti

Mikä on pulssin leveysmodulaatio?

Pulssin leveysmodulaatio (PWM) on digitaalinen ohjaustekniikka, jota käytetään säätelemään kuormaan toimitettua sähkötehoa muuttamalla ON-ajan osuutta kiinteän kytkentäjakson sisällä.Sen sijaan, että muuttaisi syöttöjännitetasoa, PWM ohjaa tehollista tehoa vaihtamalla signaalia nopeasti täysin ON- ja täysin OFF-tilojen välillä.Tämä lähestymistapa mahdollistaa tehokkaan tehonsäädön minimaalisella energiahäviöllä, joten PWM:ää käytetään laajalti moottorikäytöissä, LED-ohjauksessa, tehomuuntimissa ja sulautetuissa ohjausjärjestelmissä.

Kuinka pulssin leveysmodulaatio toimii?

Kuva 2. PWM:n toimintaperiaate

Pulssin leveysmodulaatio toimii kytkemällä lähtösignaalin toistuvasti päälle ja pois päältä vakiotaajuudella.Jokaisen kytkentäjakson aikana signaali pysyy PÄÄLLÄ tietyn ajan ja OFF jakson loppuosan ajan.PÄÄLLÄ-ajan suhde syklin kokonaisaikaan tunnetaan toimintajaksona, ja se määrittää suoraan kuormaan toimitetun keskimääräisen jännitteen ja virran.Korkeampi käyttösuhde lisää toimitettua tehoa, kun taas pienempi käyttösuhde vähentää sitä.

Koska kytkentätaajuus on tyypillisesti paljon suurempi kuin kuorman sähköinen tai mekaaninen vaste, kuorma vastaa signaalin keskiarvoon yksittäisten pulssien sijaan.Tuloksena on, että PWM mahdollistaa tasaisen ja tarkan tehonsäädön digitaalisilla signaaleilla ilman muuttuvaa jännitelähdettä.

PWM-signaalin aaltomuodon ominaisuudet

PWM Ominaista	Kuvaus
Pulssin leveys	ajoissa yhden PWM-syklin sisällä 0 mikrosekunnista koko jaksoon.
Käyttömäärä	Prosenttiosuus PÄÄLLÄ-aika sykliä kohden, 0 prosentista 100 prosenttiin.
PWM-taajuus	Lukumäärä sykliä sekunnissa, yleensä 500 Hz - 100 kHz.
PWM-jakso	Kokonaiskierto aika, tyypillisesti 1 millisekunnista 10 mikrosekuntiin.
Signaali Amplitudi	Jännitteen taso PWM-signaalista, yleensä 3,3 V, 5 V tai 12 V.
Korkea jännite Taso	Jännite ON-tilassa yhtä suuri kuin syöttöjännite.
Pieni jännite Taso	Jännite OFF-tilassa tyypillisesti 0 V.
Nousuaika	Aikaa vaihtaa matalasta korkeaan, usein 10 ns - 1 µs.
Syksyn aika	Aikaa vaihtaa korkeasta matalaan, usein 10 ns - 1 µs.
Vaihtaminen Nopeus	Enimmäishinta tilan muutoksesta, joka tukee korkeataajuista PWM:ää.
Resoluutio	Lukumäärä työvaiheet, yleensä 8-bittinen tai 10-bittinen.
Signaali Vakaus	Johdonmukaisuus taajuudesta ja käyttösuhteesta ajan myötä.
Jitter	Pieni ajoitus vaihtelu, yleensä alle 1 prosentti.
Kuollut aika	Tahallinen viive kytkennän välillä, tyypillisesti 100 ns - 5 µs.
Harmoniset	Korkea taajuus nopean vaihdon tuottamat komponentit.
Virranhallinta	Lähtöteho vaihtelee lineaarisesti käyttösuhteen mukaan.
Load Response	Kyky ylläpitää aaltomuotoa kuormituksen muuttuessa.
Suodatus Lähtö	Suodatettu PWM tuottaa tasaisen tasajännitteen.
Melu Immuniteetti	Vastustuskyky häiriöt paranevat puhtailla reunoilla.

Pulssin leveysmodulaation tyypit

Pulssin leveysmodulaatio voidaan luokitella erilaisiin ohjausstrategioihin sen mukaan, miten lähtöaaltomuoto on muotoiltu.Nämä PWM-tyypit keskittyvät modulaatiokonsepteihin ja ohjausalgoritmeihin, jotka vaikuttavat lähtöjännitteeseen, harmoniseen suorituskykyyn ja tehokkuuteen.

Yhden pulssin leveysmodulaatio (yksipulssinen PWM)

Kuva 3. Yksipulssinen PWM-aaltomuoto

Single-Pulse PWM käyttää yhtä kytkentäpulssia lähtöaaltomuodon puolijaksoa kohden.Tämän yksittäisen pulssin leveyttä säädetään lähtöjännitetason ohjaamiseksi.Koska vain yksi kytkentätapahtuma tapahtuu puolijaksoa kohden, kytkentähäviöt pysyvät pieninä.Tämä ohjausstrategia tuottaa kuitenkin suurempia harmonisia vääristymiä, ja sitä käytetään pääasiassa matalataajuisissa ja perustehonsäätösovelluksissa, joissa yksinkertaisuus on etusijalla aaltomuodon laadun edelle.

Monipulssin leveysmodulaatio (Multiple-Pulse PWM)

Kuva 4. Multiple-Pulse PWM Waveform

Multiple-Pulse PWM jakaa jokaisen puolijakson useiksi pienemmiksi pulsseiksi yhden suuren pulssin sijaan.Pulssien lukumäärän lisääminen levittää harmonista energiaa korkeammille taajuuksille, mikä parantaa ulostulon aaltomuodon laatua.Tämä PWM-tyyppi tarjoaa tasapainon alentuneiden harmonisten vääristymien ja hallittavissa olevien kytkentähäviöiden välillä, joten se sopii teollisuustehomuuntimiin ja moottorikäyttöjärjestelmiin.

Sinusoidaalinen pulssin leveysmodulaatio (SPWM)

Kuva 5. Sinimuotoinen PWM-tuotanto

Sinimuotoinen PWM on modulaatiostrategia, joka tuottaa pulsseja sinimuotoisen referenssisignaalin perusteella.Pulssin leveydet vaihtelevat vertailuaaltomuodon hetkellisen amplitudin mukaan, mikä mahdollistaa lähdön likimääräisen siniaallon suodatuksen jälkeen.SPWM:ää käytetään laajalti inverttereissä, moottorikäytöissä ja uusiutuvan energian järjestelmissä, koska se tarjoaa hyvän harmonisen suorituskyvyn kohtuullisella ohjauksen monimutkaisuudella.

Avaruusvektoripulssin leveysmodulaatio (SVPWM)

Space Vector PWM on kehittynyt ohjausstrategia, joka käyttää invertterin matemaattista vektorimallia suoran aaltomuotovertailun sijaan.Se valitsee optimaaliset kytkentätilat approksimoimaan pyörivää referenssivektoria jännitetilassa.SPWM:ään verrattuna SVPWM parantaa DC-väylän jännitteen käyttöä ja vähentää edelleen harmonisia vääristymiä, mikä tekee siitä sopivan korkean suorituskyvyn moottorikäyttöihin ja tarkkuusteollisuuden ohjausjärjestelmiin.

PWM-generointimenetelmät

PWM-signaalit voidaan myös luokitella sen mukaan, kuinka pulssit luodaan ja kohdistetaan laitteistossa.Nämä PWM-generointimenetelmät keskittyvät ajastimen toimintaan, kytkentäsymmetriaan ja pulssin sijoitukseen itse modulaatiostrategian sijaan.

Single-Edge PWM (Edge-Aligned PWM)

Kuva 6. Edge-Aligned PWM-ajoitus

Single-Edge PWM kohdistaa kaikki pulssit kytkentäjakson yhteen reunaan, tyypillisesti nousevaan reunaan.Käyttömäärää säädetään pidentämällä tai lyhentämällä pulssia tästä kiinteästä reunasta.Tämä sukupolvimenetelmä on helppo toteuttaa käyttämällä laitteistoajastimia ja komparaattoreita, mutta sen epäsymmetrinen kytkentäkuvio voi lisätä harmonisia vääristymiä ja sähkömagneettisia häiriöitä.

Double Edge PWM (Center-Aligned PWM)

Kuva 7. Center-Aligned PWM-ajoitus

Double-Edge PWM keskittää pulssin kytkentäjakson sisällä kytkemällä päälle ja pois symmetrisesti keskipisteen ympärillä.Tämä symmetrinen ajoitus vähentää harmonisia vääristymiä ja sähkömagneettisia häiriöitä ja parantaa samalla virran tasapainoa.Näiden etujen vuoksi keskikohdistettua PWM:ää käytetään yleisesti tarkkuusmoottorikäytöissä ja korkean suorituskyvyn tehonsäätösovelluksissa.

Kantoaaltopohjainen PWM (vertailija PWM)

Kantoaaltopohjainen PWM generoi pulsseja vertaamalla vertailusignaalia suurtaajuiseen kantoaaltomuotoon vertailijan avulla.Kun ohjearvo ylittää kantoaallon, lähtö kytkeytyy PÄÄLLE.Tämä menetelmä toimii laitteiston luomisen perustana monille PWM-ohjausstrategioille, mukaan lukien SPWM, ja sitä käytetään laajasti mikro-ohjaimissa, DSP:issä ja teollisuusohjaimissa.

PWM mikro-ohjaimissa ja ohjaimissa

Pulssin leveysmodulaatio Arduinossa

Kuva 8. Arduino PWM LED Control

Arduino luo pulssinleveysmodulaation käyttämällä sisäisiä laitteistoajastimia, jotka vaihtavat lähtönastan HIGH- ja LOW-tilojen välillä.Käyttösuhdetta säädetään ohjelmistolla, joka ohjaa suoraan kuorman keskimääräistä jännitettä.Muuttamalla käyttöjaksoa Arduino voi sujuvasti muuttaa LED-kirkkautta tai moottorin nopeutta muuttamatta syöttöjännitettä.PWM-taajuus määräytyy yleensä ajastimen asetuksista, mikä varmistaa vakaan toiminnan ohjaustehtävien aikana.Kuten kuvasta näkyy, Arduino PWM -nasta ohjaa LEDin vastuksen läpi, mikä osoittaa selvästi, kuinka käyttöjakson vaihtelu muuttaa näkyvää kirkkautta.

Pulssin leveysmodulaatio ESP32:ssa

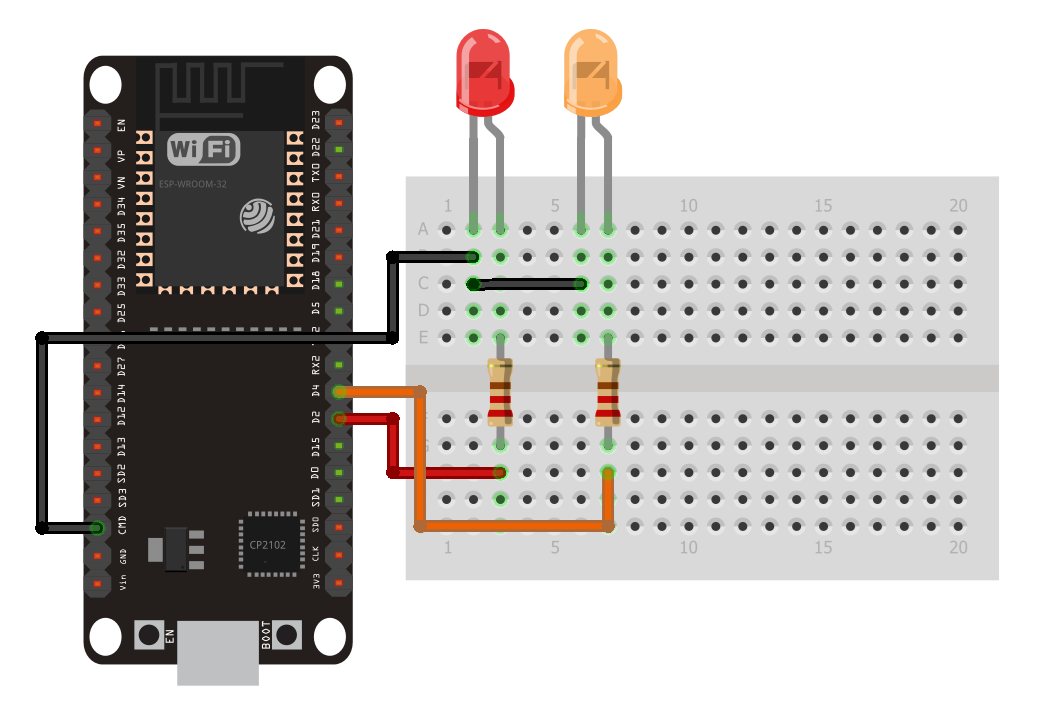

Kuva 9. Esimerkki ESP32 PWM -lähdöstä

ESP32 tarjoaa edistyneen pulssin leveysmodulaation käyttämällä erityisiä PWM-laitteistomoduuleja.Se tukee suurempaa resoluutiota, useita itsenäisiä PWM-kanavia ja joustavaa taajuuden ohjausta ilman prosessorin kuormitusta.Tämä mahdollistaa moottoreiden, LEDien ja IoT-laitteiden tarkan ja reagoivan tehonsäädön.ESP32 PWM sopii erityisesti sovelluksiin, jotka vaativat nopeaa vastetta ja tarkkaa tehonsäätöä.Kuvassa 9 näkyy ESP32, joka ohjaa useita LEDejä eri PWM-käyttöjaksoilla, havainnollistaen kuinka kukin kanava säätää itsenäisesti lähtötehoa.

Pulssin leveysmodulaatio PLC:issä

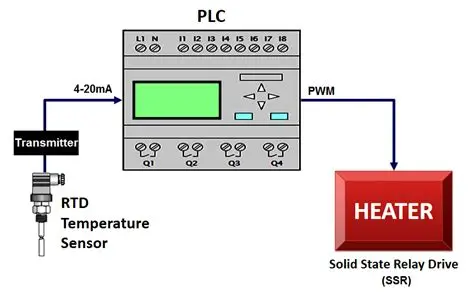

Kuva 10. PLC PWM Heater Control

PLC:t käyttävät pulssin leveysmodulaatiota teollisuuden kuormien, kuten lämmittimien, moottoreiden ja toimilaitteiden, ohjaamiseen erittäin luotettavasti.PWM-lähtöä säädetään anturin takaisinkytkennän tai ohjelmoidun ohjauslogiikan perusteella tehon säätämiseksi tarkasti.Tämä menetelmä mahdollistaa sujuvan ohjauksen ja minimoi kytkinlaitteiden sähköisen rasituksen.PLC-pohjainen PWM on suunniteltu toimimaan luotettavasti sähköisesti meluisissa ja ankarissa teollisuusympäristöissä.Kuten kuvasta näkyy, PLC käyttää PWM-signaalia puolijohdereleen ohjaamiseen, joka ohjaa lämmittimen tehoa lämpötilan takaisinkytkennän perusteella.

Pulssin leveysmodulaation sovellukset

Pulssin leveysmodulaatiota käytetään laajasti tehon ohjaamiseen tehokkaasti ja tarkasti sekä pienitehoisissa että suuritehoisissa elektronisissa sovelluksissa.

1. Moottorin nopeuden säätö

PWM:ää käytetään yleisesti tasavirtamoottoreissa, servomoottoreissa ja BLDC-moottorikäytöissä nopeuden ja vääntömomentin ohjaamiseen muuttamalla moottoriin syötettyä keskimääräistä jännitettä.Tämä menetelmä tarjoaa sujuvan nopeudenhallinnan ja korkean hyötysuhteen robotiikassa, teollisuusautomaatiossa ja sähköajoneuvoissa.

2. LED-himmennys ja valaistuksen ohjaus

LED-ajureissa PWM ohjaa kirkkautta kytkemällä LEDin nopeasti päälle ja pois päältä pitäen samalla tasaisena virtatason.Tämä estää värien siirtymisen, parantaa tehokkuutta ja mahdollistaa tarkan kirkkauden säätämisen näytöissä, autovalaistuksessa ja älykkäissä valaistusjärjestelmissä.

3. Virtalähteet ja jännitteen säätö

PWM on ydintekniikka hakkuriteholähteissä, DC-DC-muuntimissa ja inverttereissä.Se auttaa säätelemään lähtöjännitettä ja virtaa tehokkaasti vähentäen lämmöntuotantoa lineaarisiin säätimiin verrattuna.

4. Äänisignaalin luominen

PWM:ää käytetään D-luokan äänivahvistimissa äänisignaalien muuntamiseen korkeataajuisiksi kytkentäsignaaleiksi.Tämä mahdollistaa suuritehoisen äänenvahvistuksen pienellä tehohäviöllä ja kompaktilla piirisuunnittelulla.

5. Lämmitys ja lämpötilan säätö

PWM ohjaa lämmittimiin, lämmityselementteihin ja lämpötilansäätöjärjestelmiin toimitettua tehoa säätämällä syötön päälle-pois-aikaa.Tämä tarjoaa vakaan lämpötilan säädön teollisuuslämmittimissä, juotosasemissa ja kodinkoneissa.

6. Akun lataus ja energianhallinta

PWM:ää käytetään akkulatureissa ja aurinkolatausohjaimissa latausvirran ja -jännitteen hallintaan.Tämä parantaa lataustehokkuutta, suojaa akkuja ylilataukselta ja pidentää akun käyttöikää.

7. Mikro-ohjain ja sulautetut järjestelmät

Mikro-ohjainten PWM-lähtöjä käytetään laajalti analogisten signaalien tuottamiseen, toimilaitteiden ohjaamiseen ja liitäntöihin ulkoisten laitteiden kanssa.Tämä tekee PWM:stä tärkeän sulautetuissa järjestelmissä, IoT-laitteissa ja ohjaussovelluksissa.

PWM vs lineaarinen ohjaus vs vaihekulman ohjaus

Parametri	PWM Ohjaus	Lineaarinen Ohjaus	Vaihe Kulman ohjaus
Perusohjaus menetelmä	Lähtö on ohjataan vaihtelevalla käyttöjaksolla	Lähtö on ohjataan lineaarisesti laskemalla jännitettä	Lähtö on ohjataan viivyttämällä AC-aaltomuodon johtumista
Tyypillinen tarjonta Kirjoita	DC teho tarjonta	DC teho tarjonta	AC virta tarjonta
Ohjaussignaali Taajuus	Yleensä 1 kHz - 100 kHz	Nolla kytkentätaajuutta	rivi taajuudella 50 Hz tai 60 Hz
Tehotehokkuus	Tehokkuus tyypillisesti 85-98 prosenttia	Tehokkuus tyypillisesti 30-60 prosenttia	Tehokkuus tyypillisesti 70-90 prosenttia
Lämmöntuotanto	Lämpöhäviö on alhainen kytkentätoiminnan vuoksi	Lämpöhäviö on korkea jännitehäviön vuoksi	Lämpöhäviö on kohtalainen osittaisen johtumisen aikana
Lähtöjännite asetuksessa	Keskimääräinen jännitettä ohjataan käyttöjaksolla	Lähtö jännite seuraa suoraan ohjaustuloa	RMS jännite vaihtelee ampumakulman mukaan
Ohjausresoluutio	Korkea resoluutio digitaalisilla ajastimilla	Erittäin korkea resoluutio analogisella ohjauksella	Keskikokoinen AC-aaltomuodon rajoittama resoluutio
Piirin monimutkaisuus	Keskikokoinen monimutkaisuus kytkentäkomponenttien kanssa	Yksinkertainen piiri pass-elementillä	Keskikokoinen monimutkaisuus käyttämällä TRIACia tai SCR:ää
EMI ja melu Taso	EMI on kohtalaisesta korkeaan ilman suodatusta	EMI on erittäin alhainen	EMI on korkea aaltomuodon vääristymisen vuoksi
Tyypillinen vaihto Laite	MOSFET tai IGBT	BJT tai lineaarinen säädin	TRIAC tai SCR
Vastausnopeus	Vastausaika on mikrosekunneissa	Vastausaika on millisekunteina	Vastausaika riippuu AC nollan ylityksestä
Kuorman yhteensopivuus	Parasta varten moottorit LEDit ja tehomuuntimet	Paras matalalle teho analogiset kuormat	Parasta varten lamppulämmittimet ja AC-moottorit
Teholuokitusalue	1 watista alkaen useisiin kilowatteihin	Yleensä alla 50 wattia	Yleensä alkaen 100 wattia useisiin kilowatteihin
Ohjauksen tarkkuus	Tarkkuus riippuu ajastimen resoluutiosta	Erittäin tarkka ja sujuva ohjaus	Tarkkuus verkkojännitteen vaihtelu vaikuttaa
Yleiset sovellukset	Moottorin nopeus ohjaa SMPS LED-himmennystä	Ääni vahvistimien anturipiirit	Valon himmentimet tuulettimen säätimet lämmittimen ohjaus

Johtopäätös

Pulssin leveysmodulaatio tarjoaa tehokkaan ja tarkan tehonsäädön vaihtelemalla kytkentäsignaalin käyttöjaksoa.Erilaiset PWM-tyypit ja -menetelmät vaikuttavat aaltomuodon laatuun, tehokkuuteen ja järjestelmän suorituskykyyn.PWM:ää käytetään laajalti mikro-ohjaimissa, PLC:issä ja tehoelektroniikassa moottoreissa, valaistuksessa, tehonmuuntamisessa ja lämpötilan säätelyssä.Sen yksinkertaisuus ja tehokkuus tekevät siitä välttämättömän nykyaikaisissa elektronisissa sovelluksissa.
