NE556N Dual Taser IC Selitti: Toiminnallisuus ja sovellukset

NE556 on monipuolinen kaksois-aika-IC, joka yksinkertaistaa ajoitustoimintoja monissa elektronisissa sovelluksissa.Ikonisen NE555: n kaksois-ikäisenä vastineena se yhdistää kaksi riippumatonta ajastinta yhdessä 14-nastaisessa paketissa, joka on ihanteellinen hankkeille, jotka vaativat useita ajoitustoimintoja.Tämä artikkeli kattaa NE556: n pinout, ominaisuudet ja vertailun samanlaisiin komponentteihin, kuten LM556 ja NE555.Se selittää, kuinka NE556: ta käytetään turhautumis-, monostabiilissa ja bistable -tiloissa sekä käytännön sovellusten kanssa, kuten aikaviiveet ja peräkkäiset ajoituspiirit, osoittaen sen monipuolisuuden sinulle.

Luettelo

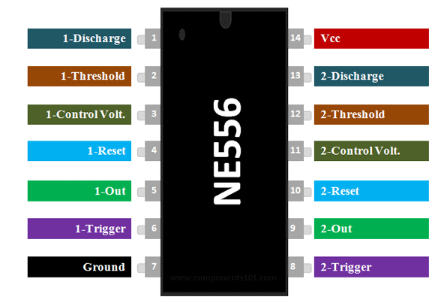

Pinout -kokoonpano

Pinanumero	Nimeä	Kuvaus
1, 13	Vapauttaa	Avaa keräilijän lähtö, joka purkaa kondensaattorin Väliajojen välillä (vaiheessa lähtö).Se vaihtaa lähtöä korkeasta Matala, kun jännite saavuttaa 2/3 syöttöjännitteestä.
2, 12	Kynnys	Vertaa terminaaliin käytettyä jännitettä a 2/3 VCC: n vertailujännite.Tähän sovelletun jännitteen amplitudi Terminaali on vastuussa flip-flopin asetetusta tilasta.
3, 11	Ohjausjännite	Hallitsee kynnysarvoa ja laukaisutasoja.Se määrittelee Lähtöaaltomuodon pulssin leveys.Tähän sovellettu ulkoinen jännite PIN -koodia voidaan käyttää myös lähtöaaltomuodon moduloimiseen.
4, 10	Nollata	Negatiivinen pulssi, jota käytetään tähän PIN -koodiin käytöstä tai palauttamiseksi ajastin.Kun sitä ei käytetä nollaustarkoituksiin, se tulisi kytkeä VCC: hen Vältä vääriä laukaisuja.
5, 9	Ulkona	Tämä nasta on yleensä kytketty kuormaan, koska se on ainoa PIN-tiedosto lähtövetoisella aaltomuodolla.
6, 8	Laukaista	Vastuu flip-flopin siirtymisestä asetetusta Nollaa.Ajastimen lähtö riippuu ulkoisen amplitudista Tähän nastaan ​​levitetään liipaisimen pulssi.
7	Pohja	Maa -viitejännite (0 V).
14	VCC	Syöttöjännite (tyypillinen = 5 V, maksimiarvo = 18 V).

Ominaisuudet ja tekniset tiedot

Ominaisuus/eritelmä	Yksityiskohdat
Tarkkuusajastimet	Kaksi tarkkuusajastoa yhdessä pakkauksessa
Tyypillinen käyttöjännite	+5 V
Enimmäisjännite	+18 V
Lähde/pesuallasvirta (lähtötappi)	150MA
Minimi kynnysjännite	2,4 V @ VCC = 5 V
Käyttölämpötila	Jopa 70 ° C
Saatavilla olevat paketit	14-nastainen PDIP, SOIC, VSSOP

Vaihtoehdot

Olla LM556

555 ja 556 IC -erot

Ominaisuus	NE555 Ajastin IC	NE556 -ajastin IC
Kuvaus	Klassinen ajastin IC	NE555: n seuraaja kahdella ajastimella yhdessä paketissa
Ajastimet	Yhden ajastin	Kaksoisajastimet
Paketti	Standardi	Vähentää muotokerrointa ja järjestelmän monimutkaisuutta
Toiminnallisuus	Identtinen NE556: n kanssa	Identtinen NE555: n kanssa
PIN -PIN -kuvaus	Identtinen NE556: n kanssa	Identtinen NE555: n kanssa

NE556 IC: n hyödyntäminen

Se NE556 IC esittelee suoraviivaisen, mutta hienostuneen ratkaisun ajoitussovelluksiin, jotka muistuttavat tunnettua NE555: tä.Tässä integroidussa piirissä on 14-nastainen kaksinkertainen koferaatio, joka koostuu kahdesta riippumattomasta ajastintapparyhmästä.Tämä huomaavainen muotoilu mahdollistaa VCC: n ja Ground -sarjan jaetut yhteydet, virtaviivaistavat piirisuunnitelmat samalla kun parantaa tehokkuutta skenaarioissa, jotka vaativat useita ajoitustoimintoja.

Ajastin ICS, mukaan lukien NE556, ovat perustiedot monenlaisten elektronisten sovellusten kanssa niiden huomattavan monipuolisuuden ansiosta.Ne voivat toimia useissa tiloissa, jotka kukin on räätälöity tiettyihin tehtäviin:

Olla Taulukkotila: Luo jatkuvia neliöaaltoja, jotka sopivat täydellisesti kellopulsseille.

Olla Yksittäinen tila: Tuottaa yhden lähtöpulssin, joka laukaisee ulkoinen signaali.

Olla Bistable -tila: Toimii flip-flopina, ylläpitäen vakaan lähtötilan aktivoituna.

Käytännöllisissä sovelluksissa NE556: ta voidaan käyttää kaikkeen perusajastimista monimutkaisten pulssin tuotantojärjestelmiin.Voit esimerkiksi määrittää NE556: n ASTABLE -tilassa luodakseen vilkkuvan LED -piirin, joka osoittaa sekä sen käytännöllisyyden että saatavilla olevan luonteen.Tällainen kokemuksellinen oppiminen ei vain jähtänyt ajoituspiirien tietoa, vaan korostaa myös NE556: n kykyä hallita ajoitusvälejä tehokkaasti.

NE556: n sisäisen arkkitehtuurin tutkiminen paljastaa vankan suunnittelun, joka käsittää kolme 5K-vastusta, kaksinkertaiset vertailut ja flip-flop.Tämä kokoonpano ei vain tue sen monipuolista toimintaa, vaan myös helpottaa tarkkaa ajoituksen hallintaa.Kaksinkertaisilla vertailijöillä on huomattava rooli tulon jännitteiden tarkkaan vertaamisessa, mikä on tärkeä osa luotettavia ajoitustoimintoja.Näiden komponenttien tunteminen antaa sinulle tiedon vianmääritykseen tehokkaasti ja parantamaan piirin suorituskykyä.

Käyttötarkoitukset

NE556 -integroitu piiri (IC) erottuu huomattavan mukautuvaksi komponentiksi, joka löytää paikkansa lukemattomista sovelluksista.Näitä ovat ajan viiveiden luominen, pulssin leveyden modulaatio, pulssin muodostuminen, tarkkuusajoitus ja peräkkäiset ajoituspiirit.Sen monipuolisuus antaa sille mahdollisuuden toimia lopullisena elementtinä pyrkimyksissä, vetoaa niihin, jotka arvostavat luovuuden ja teknisen taitojen sekoitusta.

Aikaviiveinen tuotanto

Ajan viivästymissovelluksissa NE556 voidaan määrittää asiantuntevasti tarkkojen viivästysten tuottamiseksi.Tämä ominaisuus on pääasiassa edullinen tilanteissa, joissa ajoitus on erittäin tärkeää, kuten automatisoiduissa järjestelmissä tai turvallisuusmekanismeissa.Hienotusvastuksen ja kondensaattorin arvojen avulla sinulla on valtuudet mukauttaa viiveen kesto heidän erityistarpeisiinsa.Tämä käytännöllinen lähestymistapa ajoitukseen on löytänyt tiensä eri toimialoihin autojen kulutuselektroniikkaan, jossa luotettavilla ajoitusjaksoilla on avainasemassa toiminnallisuuden ja turvallisuuden varmistamisessa.

Pulssin leveysmodulaatio (PWM)

Pulssin leveyden modulaatio edustaa NE556: n toista näkyvää sovellusta.Tätä tekniikkaa käytetään laajasti moottorin ohjauksessa, LED -himmennys- ja äänisignaalin modulaatiossa.Säätämällä lähtösignaalin käyttöjaksoa, voit moduloida kuormaan toimitetun tehon tarjoamalla merkittävän hallintatason.Tämä sopeutumiskyky ei vain lisää tehokkuutta, vaan myös mahdollistaa laitteiden hienostuneemman hallinnan.PWM: n sitoutuminen todellisiin projekteihin syventää usein arvostaan ​​siitä, kuinka signaalin ominaisuuksien vaihtelut voivat vaikuttaa voimakkaasti laitteen suorituskykyyn.

Pulssin tuotanto

NE556 on erinomainen pulssien tuottamisessa, joita voidaan hyödyntää laajassa sovellusjoukossa, mukaan lukien kellontuotanto digitaalisissa piireissä ja tapahtumien laukaisemisessa peräkkäisessä logiikassa.Sen kyky tuottaa stabiilia ja toistettavia pulsseja on aktiivinen järjestelmille, jotka riippuvat tarkasta ajoituksesta.Voit usein huomata, että erilaisten kokoonpanojen kokeilu johtaa arvokkaaseen näkemykseen elektronisten komponenttien käyttäytymiseen, mikä edistää intuitiivista ymmärrystä piirisuunnittelusta.

Tarkkuus

Tarkkuuspiirit hyötyvät suuresti NE556: n ominaisuuksista.Pienellä värinän ja vakaan tuotoksensa avulla se soveltuu hyvin sovelluksiin, jotka vaativat suurta tarkkuutta.Tämä on erityisen tärkeää televiestinnän ja tiedonkeruujärjestelmissä, joissa jopa vähäiset ajoituserot voivat johtaa merkittäviin virheisiin.Integroimalla NE556 näihin yhteyksiin voit parantaa luotettavuutta ja suorituskykyä korostaen huolellisen ajoituksen merkitystä elektronisissa järjestelmissä.

Peräkkäiset ajoituspiirit

Peräkkäiset ajoituspiirit, jotka edellyttävät sarjaa ajoitettuja tapahtumia, edustavat toista aluetta, jolla NE556 loistaa.Kaskaamalla useita NE556 IC: itä, voit rakentaa monimutkaisia ​​ajoitussekvenssejä, jotka ovat hyödyllisiä sovelluksille, kuten automatisoidut kokoonpanolinjat tai tapahtumavetoiset ohjausjärjestelmät.Näiden piirien rakentamisesta saatu tieto paljastaa usein ajoituksen, hallinnan ja järjestelmän käyttäytymisen monimutkaisen vuorovaikutuksen, mikä lopulta nostaa yleistä suunnitteluosaamista.
