Kattava opas AD736 TODELLINEN RMS-DC-Converter IC

Tämä opas tutkii AD736 -integroitua piiriä, joka tunnetaan tarkkuudestaan ​​tosi RMS: n muuntamisessa tasavirtajännitteeksi.Ad736: n kyvyssä käsitellä erilaisia ​​aaltomuotoja, se on ihanteellinen korkean tarkkuuden, pienitehoisten sovellusten, kuten uusiutuvien energialähteiden ja lääkinnällisten laitteiden, kanssa.Käsittelemme sen tekniset tiedot, käyttö- ja suunnitteluominaisuudet, jotka tekevät siitä tärkeän nykyaikaisessa elektroniikassa.

Luettelo

Mikä on AD736?

Se AD736 on erittäin monipuolinen integroitu piiri, joka on suunniteltu tarkkaan todelliseen RMS-DC-jännitteen muuntamiseen, minimaalisella virrankulutuksella ja tarkkuusmarginaalilla on ± 0,3 mV ja ± 0,3% siniaaltotuloille.Sen kyky käsitellä erilaisia ​​aaltomuotoja, kuten pulssisignaaleja ja TRIAC-kontrolloituja siniaaltoja, tekee siitä ihanteellisen tarkkuuden tasasuuntaajien parantamiseksi ja sopeutumiseen erilaisiin elektronisiin sovelluksiin.AD736 tukee tehokkuutta ja luotettavuutta uusiutuvista energialähteistä, jotka vaativat tarkan signaalinkäsittelyn akkukäyttöisiin laitteisiin, jotka hyötyvät pienestä energiankulutuksesta.Sen tarkka arkkitehtuuri on hyvä teollisuudelle, kuten lääketieteellisille ja teollisuuslaitteille.Yhdistämällä kompakti suunnittelun, edistyneen tekniikan ja kustannustehokkuuden, AD736 on esimerkki moderneista monitoimisalussuunnittelusta, joka tarjoaa skaalautuvia ratkaisuja tarkkuuspohjaisiin sovelluksiin.

AD736 -nastakokoonpano

Nro	Nimeä	Kuvaus
1	CC	Kytkentäkondensaattori
2	Virallinen	Korkean tulotappi
3	Vrt.	Kytke apuvälin alipäästösuodatinkondensaattori Tulos
4	-Vs	Negatiivisen syöttöjännite, jos käytetään kaksoistarvikkeita tai Maata, jos se on kytketty yhden laitteen lähteeseen
5	Kavi	Kytke keskiarvo kondensaattori tähän.
6	Tulos	DC -lähtöjännite.
7	+Vs.	Positiivinen syöttöjännite.
8	Com	Yleinen.

AD736 Ominaisuudet ja tekniset tiedot

Ominaisuus/eritelmä	Kuvaus
Korkean tuloimpedanssi	10¹² ω
Matala syöttöpoikkeamavirta	25 Pa
Suurin tarkkuus	± 0,3 mV ± 0,3% lukemista
RMS -muuntaminen Signal Crest -tekijöiden kanssa	Enintään 5
Leveä virtalähde	+2,8 V, −3,2 V - ± 16,5 V
Alhainen teho	200 µA Suurin syöttövirta
Puskuroitu jännitelähtö	Kyllä
Tarkkuuden vuoksi tarvittavat ulkoiset leikkaukset	Ei
Valmiustila	Vain 25 μA
Lähtöimpedanssi	8 kΩ
ESD -luokitus	500 V
Säilytyslämpötila -alue	–65 ° C - +150 ° C

Vastaa AD736: lle

Olla AD637

Olla AD636

AD736 käytettävissä olevat paketit

8-LEAD PDIP

8-LEACH PDIP erottuu sopeutumiskyvyn vuoksi, mikä tekee siitä omaisuuden prototyyppien ja pienimuotoisen tuotannon suhteen.Tämä tyyppi on edullinen asetuksissa, joissa manuaalinen asennus, suoraviivainen vaihtaminen ja testaus ovat etusijalla.Sen kestävä suunnittelu on hyödyllistä koulutusareenissa ja kokeellisissa laboratorioissa, edistäen nopeaa iteraatiota ja säätöjä ilman erikoistuneita työkaluja.PDIP: n saavutettavuus sytyttää saavutuksen tunteen niissä, jotka säätävät ja parantavat niiden mallia, mikä parantaa sen houkuttelua edelleen.

8-LEAD CERDIP

8-johdon Cerdip on menestyksekkäästi haitallisissa olosuhteissa, kun keraaminen rakenne tuottaa paremman lämpötilan stabiilisuuden ja mekaanisen kestävyyden.Ihanteellinen korkean luotettavuuden skenaarioihin, kuten ilmailu- ja sotilasoperaatioihin, se edustaa vankkumattomuutta ja tarkkuutta.Kestämällä ankaria ympäristöjä menettämättä toimintaa, Cerdipin rooli ilmentää hiljaista itseluottamusta, toistaa sen laulamattoman sankarin tilan sovelluksissa, joissa vakaa vaalitaan.

8 LEAC SOIC

Sovelluksiin sopii pienempi jalanjälki ja levytilan tehokas käyttö, 8-LEAC SOIC loistaa malleissa, jotka vaativat miniatyrisointia ja keveyttä.Sen pinta-asennustekniikka tasoittaa tietä tyylikkäille elektroniikalle ja kannettaville laitteille.Tämä tyylikkyys vastaa teollisuuden pyrkimyksiä asteittain pienempiin, tehokkaampiin laitteisiin, ja trendi kiehtoo sydämet, jotka etsivät innovaatioita ilman kompromisseja.

AD736 RMS-to-DC-muuntimen hyödyntäminen

AD736 on monipuolinen ja tarkka RMS-to-DC-muunnin, joka on suunniteltu muuttamaan vuorottelevat virran (AC) signaalit vastaaviksi suoravirta (DC) -lähtöiksi, mikä mahdollistaa vakaan tehonkulutuksen vastuksen kautta.Sen sisäinen arkkitehtuuri integroi komponentit, kuten syöttövahvistin, tarkkuuden täyden aallon tasasuuntaaja, RMS-ydin ja lähtövahvistin, jotka toimivat yhdessä yhdessä sujuvan ja tarkan RMS-muuntamisen varmistamiseksi.Kokoonpanosta riippuen AD736 voi toimia keskimääräisenä vastaavana muuntajana tai todellisena RMS-to-DC-muuntimena.Keskimääräisessä reagoivassa tilassa laite korjaa ja suodattaa vaihtovirtasignaalin RMS-ekvivalentin jännitteen laskemiseksi skaalaamalla keskiarvo.Alla oleva kuva kuvaa AD736: n funktionaalista lohkokaaviota, joka esittelee sen sisäisiä moduuleja, mukaan lukien tulovahvistin, täysaaltoasuuntaaja, RMS-ydin ja lähtövahvistin.Tämä kaavio tuo esiin RMS-to-DC-muuntoprosessin loogisen virtauksen.

Laitteen innovatiivinen suunnittelu sisältää korkean syöttöimpedanssin lastausvirheiden minimoimiseksi, joten se sopii erityisesti sovelluksiin, jotka vaativat tarkkoja matalan jännitteen mittauksia, kuten 200 mV: n Hana-jännitteiden arviointi.Ulkoisia komponentteja, kuten vastuksia ja diodeja, voidaan lisätä suojaamaan AC -linjajännitettä vastaan, mikä parantaa asennuksen kestävyyttä ja luotettavuutta.Voit räätälöidä AD736: n tietyille sovelluksille noudattamalla yksityiskohtia koskevia suosituksia, kuten yhdistämiskondensaattorien arvojen säätäminen tai kondensaatioiden tasoittamisen arvot vasteaikojen muokkaamiseksi tai suorituskyvyn parantamiseksi ainutlaatuisissa olosuhteissa.Tämä sopeutumiskyky tekee AD736: sta ihanteellisen valinnan laajalle RMS -mittaustarpeisiin.Alla oleva kuva tarjoaa yksityiskohtaisen sovelluspiirin AD736: lle.Se sisältää valinnaiset ulkoiset komponentit, kuten kytkentäkondensaattorit ja suojelusuojat, sekä suositeltuja kokoonpanoja tarkan RMS -muuntamisen ja suojauksen saavuttamiseksi jännitekeskuksilta eri skenaarioissa.

AD736: n sovellukset

Tarkkuusmittaus: Ihanteellinen ei-sinusoidisten jännitteiden tarkkaan mittaamiseen.Yleisesti käytetty laboratorioissa tarkkojen tietojen validoinnissa kokeiden aikana.

Tarkkuusvolttimiehet: Valta tarkkuus volttmetterit, joita käytetään koulutus- ja teollisuusympäristöissä.Luotettava ja mukautettavissa erilaisiin jännitteen mittaustarpeisiin.

Multimittarit ja monipuolisuus: Parantaa yleismittarin toimintoja erilaisten parametrien mittaamiseksi jännitteen ulkopuolella.Mieluummin kompakti, monitoiminen muotoilu.

Akkukäyttöinen RMS DC-muunnoksiin: Energiatehokas pitkäaikaiseen käyttöön akkukäyttöisissä laitteissa.Erinomainen kenttätyöhön syrjäisillä alueilla, joilla on rajoitettu virrankulutus.

Keskimäärin vastaavat piirisovellukset: Käytetään äänitestauksessa ja virranmittauksissa johdonmukaisen suorituskyvyn saavuttamiseksi.Parantaa äänen laatua ja parantaa äänilaitteiden luotettavuutta.

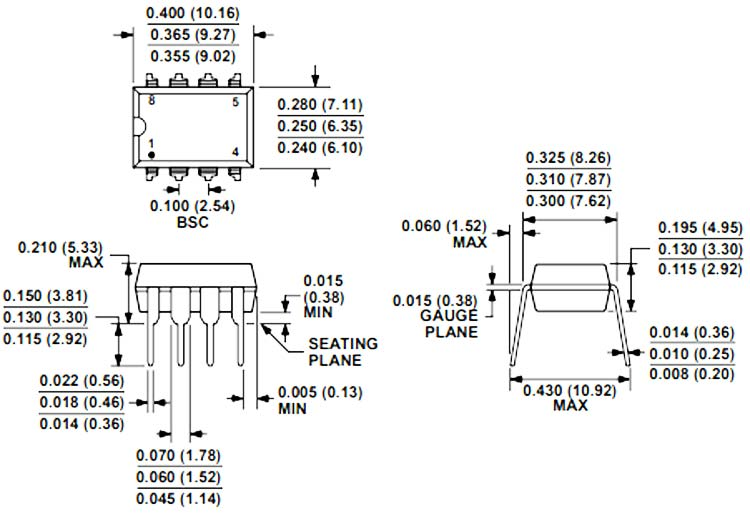

AD736 2D -malli ja mitat
