Johdatus ohjausjärjestelmiin: toiminta, tyypit ja sovellukset

Käytät ohjausjärjestelmiä aina, kun kone pitää arvon automaattisesti tasaisena, kuten lämpötilan, nopeuden tai tason.Tässä artikkelissa kerrotaan, mikä ohjausjärjestelmä on, kuinka sen osat toimivat yhdessä ja kuinka palaute pitää tulostuksen oikeana.Näet myös järjestelmien päätyypit ja kuinka ne käyttäytyvät toiminnassa.Yleiset käyttötavat, edut ja rajoitukset sisältyvät.

Katalogi

Kuva 1. Esimerkki ohjausjärjestelmästä

Mikä on ohjausjärjestelmä?

Ohjausjärjestelmä on järjestelmä, joka pitää mitatun arvon lähellä haluttua tavoitearvoa.Sen tarkoituksena on säätää prosessia automaattisesti niin, että tulos pysyy oikeana, vaikka olosuhteet muuttuvat.Esimerkiksi huonetermostaatti pitää lämpötilan lähellä asetettua tasoa ja auton vakionopeussäädin pitää ajoneuvon valitulla nopeudella.Vesisäiliön pinnankorkeuden säädin pitää myös veden korkeuden valitussa merkissä.Yksinkertaisesti sanottuna ohjausjärjestelmä tarkistaa ja korjaa jatkuvasti muuttujaa vastaamaan vaadittua arvoa.

Ohjausjärjestelmän peruselementit

Kuva 2. Ohjausjärjestelmän lohkokaavio

Ohjausjärjestelmä koostuu useista vakio-osista, joista jokainen suorittaa tietyn tehtävän.

• Referenssitulo (asetuspiste)

Tämä on haluttu arvo, jonka järjestelmä yrittää säilyttää.Se edustaa valittua kohdeehtoa.Järjestelmä vertaa aina todellista arvoa tähän viitearvoon.

• Aktivoiva signaali

Tämä on signaali, joka syntyy halutun ja todellisen arvon vertailun jälkeen.Se kertoo, kuinka paljon säätöä tarvitaan.Signaali valmistelee järjestelmän korjausta varten.

• Ohjauselementit

Nämä osat hoitavat päätöksentekoprosessin.Ne määrittävät korjaustoimenpiteet vastaanotetun signaalin perusteella.Tämän vaiheen tulos valmistaa prosessin säätöä varten.

• Manipuloitu muuttuja

Tämä on säädettävä määrä, joka lähetetään prosessiin.Tämän arvon muuttaminen vaikuttaa lopputulokseen.Se on muuttuja, jota järjestelmä voi suoraan vaihdella.

• Kasvi

Laitos on prosessi, jota ohjataan.Se tuottaa lopullisen lähtöarvon.Järjestelmä pyrkii pitämään tämän tehon halutulla tasolla.

• Häiriö

Tämä on ei-toivottu muutos, joka vaikuttaa prosessiin.Se voi työntää lähdön pois halutusta arvosta.Järjestelmän on kompensoitava se.

• Ohjattu muuttuja (lähtö)

Tämä on prosessin todellinen mitattu tulos.Se näyttää järjestelmän nykyisen tilan.Tavoitteena on pitää se yhtä suurena kuin referenssisyöte.

• Palauteelementit

Nämä mittaavat lähdön ja lähettävät tiedot takaisin tarkistettavaksi.Ne tarjoavat järjestelmälle nykyisen tilan.Tämä mahdollistaa korjauksen määrittämisen.

• Palautesignaali

Tämä on palautettu tieto lähtöarvosta.Se edustaa prosessin tilaa.Järjestelmä käyttää sitä vertailuun.

Ohjausjärjestelmän toimintaperiaate

Kuva 3. Ohjausjärjestelmän toimintaperiaate

Ohjausjärjestelmän toimintaperiaate alkaa siitä, että järjestelmälle annetaan haluttu syöttöarvo.Sitten järjestelmä vertaa tätä arvoa todelliseen lähtöarvoon.Niiden välistä eroa kutsutaan virhesignaaliksi.Jos virhe on olemassa, järjestelmä tuottaa korjaussignaalin.Tämä korjaus säätää prosessia virheen vähentämiseksi.Lähtö muuttuu ja sitä tarkistetaan jatkuvasti.Jakso toistuu, kunnes tulos vastaa tarkasti haluttua arvoa.

Ohjausjärjestelmien ominaisuudet

Ohjausjärjestelmiä arvioidaan sen perusteella, kuinka hyvin ne toimivat käytön aikana.Nämä ominaisuudet kuvaavat järjestelmän vasteen laatua ja luotettavuutta.

Ominaisuudet	Kuvaus
Vakaus	Lähtö tekee eivät eroa;palaa tasaiseen arvoon häiriön jälkeen
Tarkkuus	Lopullinen virhe ≤ ±2–5 % asetetusta arvosta
Tarkkuus	Lähtö vaihtelu ≤ ±1 % samalla tulolla
Vastausaika	Alkuperäinen reaktio tapahtuu mitatun viiveajan (td) sisällä
Nousuaika	Aika alkaen 10 % 90 prosenttiin lopullisesta arvosta
Laskeutumisaika	Sisään ja pysyy ±2 %:n alueella
Ylitys	Huippu ylittää lopullinen arvo prosentteina
Vakaa tila Virhe	Jatkuva stabiloinnin jälkeen jäljellä oleva offset
Herkkyys	Δlähtö / Δ Parametrien muutossuhde
Vahvuus	Ylläpitää toimii häiriömuutoksesta huolimatta
Kaistanleveys	Toimii tehokkaasti jopa -3 dB rajataajuudella
Toistettavuus	Sama sisääntulo tuottaa saman tuloksen toleranssin sisällä
Luotettavuus	Toimii ilman vikaa nimelliskäyttöajalle (MTBF)
Vaimennus	Värähtely vaimeneminen määritettynä vaimennussuhteella ζ
Nopeus Vastaus	Aikaa yhteensä saavuttaa vakaan tilan

Ohjausjärjestelmien tyypit

Ohjausjärjestelmät luokitellaan sen mukaan, miten ne käsittelevät tietoa, signaaleja ja vastauskäyttäytymistä.Ne on ryhmitelty palautteen käytön, signaalimuodon ja matemaattisen käyttäytymisen mukaan.

Avoimen silmukan ohjausjärjestelmä

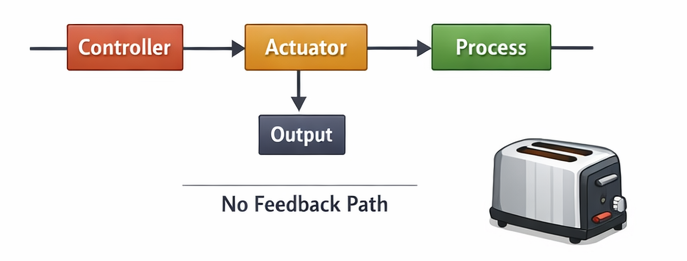

Kuva 4. Avoimen silmukan ohjausjärjestelmäkaavio

Avoimen silmukan ohjausjärjestelmä on järjestelmä, jossa lähtö ei vaikuta ohjaustoimintoon.Järjestelmä lähettää komennon ja olettaa tuloksen oikeaksi tarkistamatta sitä.Koska palautepolkua ei ole, se ei voi automaattisesti korjata virheitä tai häiriöitä.Suorituskyky riippuu pääasiassa oikeasta kalibroinnista ja käyttöolosuhteista.Nämä järjestelmät ovat yksinkertaisia, edullisia ja helppoja suunnitella.Kuorman tai ympäristön muutokset voivat kuitenkin vaikuttaa lopputulokseen.Yleisiä esimerkkejä ovat sähköinen leivänpaahtimen ajastin, pesukoneen ajastin ja kiinteä kasteluajastin.

Suljetun silmukan ohjausjärjestelmä

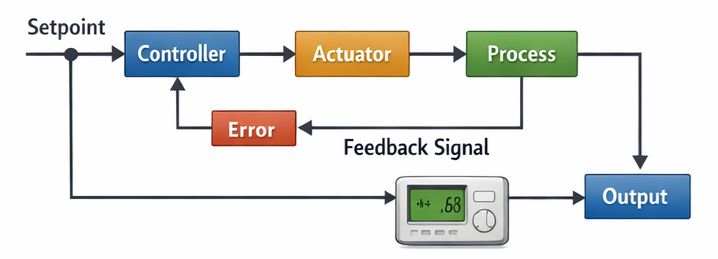

Kuva 5. Suljetun silmukan ohjausjärjestelmän kaavio

Suljetun silmukan ohjausjärjestelmä on järjestelmä, joka säätää lähtöään automaattisesti takaisinkytkennän avulla.Järjestelmä mittaa tuloksen ja vertaa sitä haluttuun arvoon.Jos ero ilmenee, käytetään korjausta virheen vähentämiseksi.Tämä jatkuva säätö mahdollistaa tarkan ja vakaan toiminnan, vaikka olosuhteet vaihtelevat.Suljetun silmukan järjestelmät tarjoavat paremman tarkkuuden ja luotettavuuden kuin avoimen silmukan järjestelmät.Niitä käytetään laajalti nykyaikaisissa automaattisissa ohjaussovelluksissa.Tyypillisiä esimerkkejä ovat ilmastointilaitteen lämpötilan säätö, ajoneuvon vakionopeudensäädin ja automaattiset jännitesäätimet.

Jatkuvan ajan ohjausjärjestelmä

Kuva 6. Jatkuvan ajan (analoginen) ohjaussignaali

Jatkuvaaikainen ohjausjärjestelmä käsittelee signaaleja, jotka muuttuvat sujuvasti ajan myötä.Tulo ja lähtö ovat olemassa joka hetkessä keskeytyksettä.Nämä järjestelmät toimivat yleensä analogisten sähköisten tai mekaanisten signaalien kanssa.Koska signaalit ovat jatkuvia, myös vaste on tasainen ja luonnollinen.Jatkuvaaikajärjestelmiä löytyy yleisesti perinteisistä analogisista ohjaimista.Ne soveltuvat fysikaalisiin prosesseihin, jotka vaativat välitöntä reagointia.Esimerkkejä ovat analogiset nopeudensäätimet, äänivahvistimen äänenvoimakkuuden säätö ja hydrauliventtiilin asennon säätö.

Diskreettiaikainen ohjausjärjestelmä

Kuva 7. Diskreettiaikainen (digitaalinen) ohjaussignaali

Diskreettiaikainen ohjausjärjestelmä toimii näytteistetyillä datasignaaleilla.Järjestelmä tarkistaa ja päivittää arvot vain tietyin aikavälein.Nämä signaalit käsitellään yleensä digitaalisilla ohjaimilla tai mikroprosessoreilla.Tulos muuttuu asteittain eikä jatkuvasti.Tällaiset järjestelmät mahdollistavat ohjelmoitavan toiminnan ja joustavan säädön.Niitä käytetään laajalti nykyaikaisessa elektronisessa ja tietokonepohjaisessa ohjauksessa.Esimerkkejä ovat mikrokontrolleriin perustuva lämpötilansäätö, digitaalinen moottorin nopeudensäätö ja älykkään kodin termostaatit.

Lineaarinen ohjausjärjestelmä

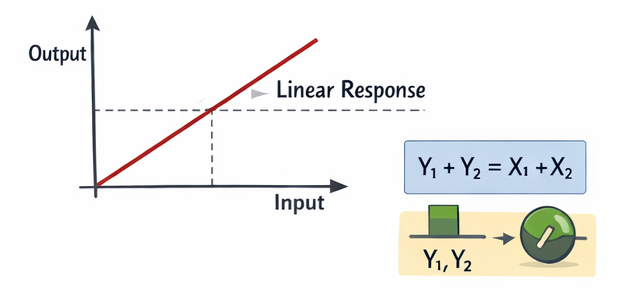

Kuva 8. Lineaarinen järjestelmän tulo-lähtösuhde

Lineaarinen ohjausjärjestelmä seuraa suhteellista suhdetta tulon ja lähdön välillä.Jos tulo kaksinkertaistuu, myös lähtö kaksinkertaistuu samoissa olosuhteissa.Nämä järjestelmät täyttävät superpositioperiaatteen, jossa yhdistetyt syötteet tuottavat yhdistettyjä tuotoksia.Lineaarinen käyttäytyminen mahdollistaa ennustettavan ja helpon matemaattisen analyysin.Useimmat teoreettiset ohjaussuunnitelmat olettavat lineaarista toimintaa yksinkertaisuuden vuoksi.Lineaariset mallit auttavat suunnittelemaan vakaita ja tarkkoja järjestelmiä.Esimerkkejä ovat pienisignaaliset elektroniset vahvistimet ja pienikuormitetut moottorin ohjausalueet.

Epälineaarinen ohjausjärjestelmä

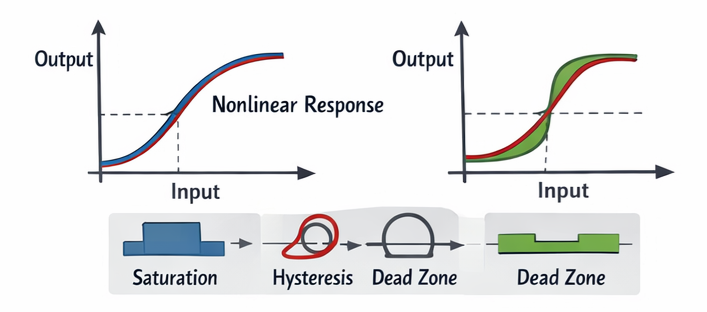

Kuva 9. Epälineaariset järjestelmän vasteominaisuudet

Epälineaarisella ohjausjärjestelmällä on lähtö, joka ei ole verrannollinen tuloon.Reaktio muuttuu toiminta-alueen tai olosuhteiden mukaan.Pienet syöttömuutokset voivat aiheuttaa suuria tulosvaihteluita tai ilman muutoksia.Usein esiintyy vaikutuksia, kuten kylläisyyttä, hystereesiä ja kuolleita alueita.Näitä järjestelmiä on vaikeampi analysoida, mutta ne kuvaavat fyysisiä prosesseja tarkemmin.Monet järjestelmät käyttäytyvät luonnollisesti epälineaarisesti.Esimerkkejä ovat robottivarren liikerajat, magneettisen toimilaitteen käyttäytyminen ja venttiilin virtauksen ohjaus ääriasennoissa.

Ohjausjärjestelmien edut ja haitat

Ohjausjärjestelmät parantavat johdonmukaisuutta ja vähentävät manuaalista työtä, mutta lisäävät myös monimutkaisuutta ja kustannuksia.

Ohjausjärjestelmien edut

• Järjestelmä pitää tehon lähellä vaadittua arvoa käytön aikana.

• Käyttäjien ei tarvitse jatkuvasti säätää laitetta käsin.

• Koneet voivat toimia pitkiä tunteja ilman jatkuvaa pysähtymistä.

• Järjestelmä korjaa olosuhteiden muutokset automaattisesti.

• Toimintatilan voi tarkistaa paneelista tai etänäytöstä.

Ohjausjärjestelmien haitat

• Asennuskustannukset ovat korkeammat kuin yksinkertaiset manuaaliset järjestelmät.

• Asennuksiin ja huoltoon tarvitaan ammattitaitoisia työntekijöitä.

• Anturit ja elektroniset osat voivat epäonnistua ajan myötä.

• Ongelmien syyn selvittäminen voi kestää kauemmin.

• Järjestelmä on riippuvainen vakaasta sähkötehosta.

Ohjausjärjestelmien sovellukset

Ohjausjärjestelmiä käytetään sekä teollisuusautomaatiossa että päivittäisissä laitteissa oikean toiminnan ylläpitämiseksi automaattisesti.

1. Teollinen valmistus

Tuotantokoneet säilyttävät yhtenäiset tuotteen mitat ja laadun.Automaattiset kokoonpanolinjat käyttävät säätöä toistettavuuden varmistamiseksi.Tämä vähentää hukkaa ja parantaa tehokkuutta.

2. Lämpötilan säätö

Lämmitys- ja jäähdytyslaitteet ylläpitävät mukavat ympäristöolosuhteet.Rakennukset luottavat automaattiseen säätöön sisäilman vakauttamiseksi.Tämä parantaa energiatehokkuutta ja mukavuutta.

3. Kuljetusjärjestelmät

Ajoneuvot käyttävät nopeuden ja vakauden hallintaa tasaisemman toiminnan takaamiseksi.Nykyaikaisissa autoissa on vakionopeussäädin ja vetojärjestelmä.Nämä parantavat ajoturvallisuutta ja suorituskykyä.

4. Sähköjärjestelmät

Sähköverkot säätelevät jännite- ja taajuustasoja.Generaattorit säätävät tehoa vastaamaan kuormituksen kysyntää.Tämä varmistaa vakaan sähkönsyötön.

5. Robotiikka ja automaatio

Robotit suorittavat tarkkoja paikannus- ja liiketehtäviä.Automaattiset koneet toimivat jatkuvasti suurella tarkkuudella.Tämä mahdollistaa edistyneen valmistuksen.

6. Lääketieteelliset laitteet

Laitteet ylläpitävät kontrolloituja toimintaolosuhteita hoidon aikana.Valvontalaitteet pitävät arvot turvallisissa rajoissa.Tämä parantaa potilasturvallisuutta ja luotettavuutta.

7. Kodinkoneet

Päivittäiset laitteet hallitsevat toimintaasetuksia automaattisesti.Pesukoneet ja jääkaapit ylläpitävät asianmukaisia ​​toimintaolosuhteita.Tämä yksinkertaistaa päivittäisiä tehtäviä.

8. Ilmailujärjestelmät

Lentokoneet ja droonit ylläpitävät vakaat lento-olosuhteet.Automaattinen opastus pitää oikean suunnan ja korkeuden.Tämä tukee luotettavaa navigointia.

Ohjausjärjestelmä vs automaatio vs sulautetut järjestelmät

Nämä tekniikat liittyvät läheisesti toisiinsa, mutta ne palvelevat erilaisia teknisiä tarkoituksia nykyaikaisissa elektroniikka- ja teollisuustuotteissa.

Ominaisuus	Ohjaus Järjestelmä	Automaatio	Upotettu Järjestelmä
Pääpainopiste	asetuksen muuttujia	Prosessi teloitus	Laite toimintaa
Tarkoitus	ylläpitää haluttu arvo	Suorita tehtäviä automaattisesti	Juokse omistettuna toimintoja
Laajuus	Erityinen prosessikäyttäytymistä	Kokonainen työnkulku	Sinkku tuotteen laite
Päätös Kyky	Perustuu mitatut arvot	Perustuu ohjelmoitua logiikkaa	Perustuu laiteohjelmisto
Palaute Käyttö	Usein tarvitaan	Valinnainen	Valinnainen
Laitteiston tyyppi	Anturit ja toimilaitteet	Koneet ja ohjaimia	Mikro-ohjain hallitus
Ohjelmiston rooli	Laskeminen ja korjaus	Sekvensointi ja koordinointi	Laite ohjauslogiikka
Vastaustyyppi	Jatkuva säätö	Tehtävä teloitus	Toimiva toiminta
Järjestelmän koko	Pieni keskikokoinen	Keskipitkällä suuri	Hyvin pieni
Joustavuus	Kohtalainen	Korkea	Rajoitettu
Aika Vaatimus	Korkea	Kohtalainen	Korkea
Sovellus Taso	Prosessin taso	Kasvin taso	Tuotetaso
Esimerkki	Lämpötila ohjata	Tehdas tuotantolinja	Älykäs kello
Integrointi	Osa automaatio	Sisältää ohjausjärjestelmät	Tukee molempia

Johtopäätös

Ohjausjärjestelmät ylläpitävät vakautta vertaamalla jatkuvasti todellista tehoa tavoitearvoon ja korjaamalla mahdolliset virheet.Niiden suorituskyky riippuu ydinelementeistä, kuten palautteesta, ohjaimen toiminnasta ja ohjatusta prosessista.Eri luokitukset määrittelevät, kuinka signaaleja käsitellään ja kuinka tarkasti järjestelmä reagoi häiriöihin.Näiden ominaisuuksien ansiosta ohjausjärjestelmiä käytetään laajalti teollisuudessa, liikenteessä, energiassa, lääketieteellisissä laitteissa ja jokapäiväisissä laitteissa.
