4,7 kΩ vastusopas: värikoodi, käyttötarkoitukset, testaus ja arvon vertailu

4,7 kΩ vastus on yleinen elektroninen osa, jota käytetään ohjaamaan virtaa ja asettamaan jännitettä piireissä.Tässä artikkelissa kerrotaan, mitä arvo tarkoittaa, kuinka sen värinauhat luetaan ja mitkä ovat sen tärkeimmät tiedot.Se näyttää myös missä sitä tavallisesti käytetään, kuten ylös- ja alasvetosignaalit, transistorin ohjaus ja jännitteenjakajat.Opit myös tarkistamaan sen yleismittarilla ja vertaamaan sitä 10 kΩ ja 47 kΩ vastuksiin.

Katalogi

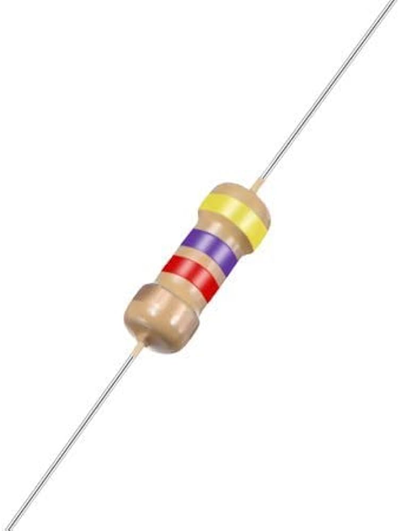

Kuva 1. 4,7 kΩ aksiaalivastus

Mikä on 4,7 kΩ vastus?

4,7 kΩ vastus on vastus, jonka resistanssiarvo on 4 700 ohmia (Ω)."kΩ" tarkoittaa kiloohmia, joten 4,7 kΩ = 4,7 × 1 000 Ω = 4 700 Ω.Piirissä tätä arvoa käytetään yleisesti vähentämään virtaa turvallisemmalle tasolle tai asettamaan jännitetaso solmussa.Se auttaa pitämään signaalit vakaina säätelemällä kuinka paljon virtaa voi kulkea reitin läpi.Yksinkertaisesti sanottuna 4,7 kΩ vastus on vakioarvo, jota käytetään ohjaamaan virtaa tai muotoilemaan jännitettä antamatta piirin vetää liikaa.

4,7 kΩ vastuksen sähköiset tiedot

4,7 kΩ vastusta voidaan valmistaa monen tyyppisiä ja kokoisia, joten sen tekniset tiedot vaihtelevat sarjan ja valmistajan mukaan.Alla olevassa taulukossa on luettelo yleisistä, mitattavissa olevista teknisistä tiedoista, jotka näkyvät tietolomakkeissa.

Tekniset tiedot	Tyypillinen alue
Nimellinen vastus	4,7 kΩ (4 700 Ω)
Toleranssi	±0,1 %, ±0,5 % ±1 %, ±2 %, ±5 %
Teholuokitus (aksiaalinen)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Teholuokitus (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Lämpötila kerroin (TCR)	25, 50, 100, 200, 300 ppm/°C
Toiminnassa lämpötila-alue	-55°C - +155°C (vaihtelee tyypin mukaan)
Max toimii jännite	~50 V - 500 V (riippuu paketista/tehosta)
Max ylikuormitus jännite	Korkeampi kuin käyttöjännite (sarjakohtainen)
Paketin koko (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Rungon koko (aksiaalinen)	Riippuu wattia (pidempi runko suurempi W)
Vastus teknologiaa	Paksu kalvo, ohut kalvo, metallikalvo, lankakääretty
Pitkäaikainen vakautta	esim. ±(0,2 % 1 prosenttiin yli 1 000 tunnin ajan (tyypistä riippuen)
Melu (suhteellinen)	Laske sisään metalli/ohut kalvo, korkeampi joissakin paksuissa kalvoissa
Jännite kerroin	Tyypillisesti matala;tarkempia tyyppejä määritellyt
Kosteus / ympäristöluokitus	Vaihtelee (yleiskäyttö - korkean luotettavuuden sarja)

4,7 kΩ vastuksen värikoodi

Monet 4,7 kΩ vastukset käyttävät värinauhaa, jotta voit tunnistaa arvon nopeasti.Kaistojen määrä (4, 5 tai 6) muuttaa pääasiassa sitä, kuinka monta numeroa näytetään ja sisällytetäänkö lisätietoa, kuten lämpötilakerroin.

4-kaistainen värikoodi

Kuva 2. 4-kaistainen 4,7 kΩ värikoodi

Bändi asema	Väri	Merkitys	Arvo
1. bändi	Keltainen	1. numero	4
2. bändi	Violetti	2. numero	7
3. bändi	Punainen	Kerroin	× 100 (10²)
4. bändi	Kulta	Toleranssi	±5 %

Kaksi ensimmäistä kaistaa antavat luvun 47. Kolmas kaista (punainen) tarkoittaa kertomista 100:lla, joten 47 × 100 = 4700 Ω.Eli 4,7 kΩ.Kultanauha osoittaa, että vastus voi vaihdella ±5 % ilmoitetusta arvosta.

5-kaistainen värikoodi

5-kaistainen vastus lisää ylimääräisen numeron, joten arvo käyttää kolmea merkitsevää numeroa ennen kertojaa.Tätä käytetään yleisesti tiukempien toleranssien osissa.

Kuva 3. 5-kaistainen 4,7 kΩ värikoodi

Bändi asema	Väri	Merkitys	Arvo
1. bändi	Keltainen	1. numero	4
2. bändi	Violetti	2. numero	7
3. bändi	Musta	3. numero	0
4. bändi	Ruskea	Kerroin	×10 (10¹)
5. bändi	Ruskea	Toleranssi	±1 %

Kolme ensimmäistä kaistaa muodostavat 470. Kertojakaista (ruskea) tarkoittaa ×10, joten 470 × 10 = 4700 Ω.Se vastaa 4,7 kΩ.Viimeinen nauha (ruskea) osoittaa ±1 % toleranssia, joka on yleensä tarkempi kuin tavalliset 4-kaistaiset osat.

6-kaistainen värikoodi

6-kaistainen vastus sisältää lämpötilakerroin (tempco) -kaistan toleranssin lisäksi.Tämä on hyödyllistä, kun välität arvon vakaudesta lämpötilan muuttuessa.

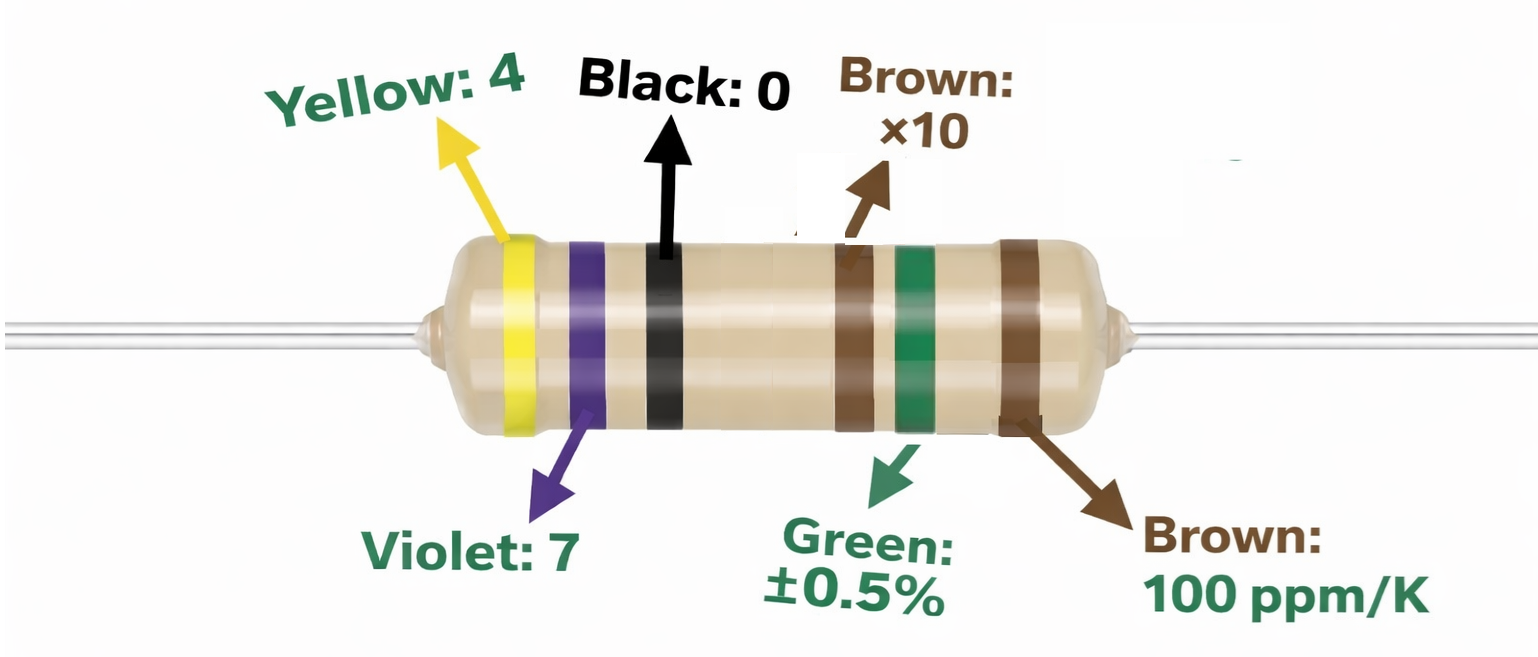

Kuva 4. 6-kaistainen 4,7 kΩ värikoodi

Bändi asema	Väri	Merkitys	Arvo
1. bändi	Keltainen	1. numero	4
2. bändi	Violetti	2. numero	7
3. bändi	Musta	3. numero	0
4. bändi	Ruskea	Kerroin	×10 (10¹)
5. bändi	Vihreä	Toleranssi	±0,5 %
6. bändi	Ruskea	Tempco	100 ppm/°C

Vihreä nauha tarkoittaa, että vastuksen annetaan vaihdella ±0,5 % arvosta 4,7 kΩ.Ruskea tempco-nauha tarkoittaa, että vastus muuttuu noin 100 ppm/°C, mikä on 0,01 % per °C (koska 100 ppm = 100/1 000 000).Pienemmät ppm/°C-arvot tarkoittavat yleensä parempaa vakautta lämpötilojen noustessa tai laskeessa.Tästä syystä 6-kaistaisia ​​vastuksia käytetään usein silloin, kun tasainen resistanssi on tärkeämpää kuin lämpötila.

4,7 kΩ vastuksen sovellukset

4,7 kΩ vastus on "keskiarvo", joka sopii moniin käytännöllisiin malleihin, erityisesti logiikkasignaalien ja pienten signaalien piirien ympärille.Alla on yleisiä tapoja käyttää sitä piireissä.

1. Vetovastus digitaalituloille

4,7 kΩ:n veto auttaa digitaalituloa lukemaan puhtaan HIGH:n, kun kytkin tai lähtö on auki.Se antaa riittävän voimakkaan vedon pientä melua vastaan, mutta pitää silti virran kohtuullisena, kun siima vedetään LOW.Tämä arvo näkyy laajalti mikro-ohjaimen tuloissa ja avoimen valumisen lähdöissä.Se on yleistä myös jaetuilla signaalilinjoilla, joissa vakaus on tärkeää.

2. Alasvetovastus vakaaseen LOW-tilaan

4,7 kΩ:n alasveto pitää signaalin LOW-tilassa, kun mikään ei ohjaa sitä.Tämä estää "kelluvat" tulot, jotka voivat satunnaisesti muuttaa tilaa.Sitä käytetään usein painikkeiden, anturilähtöjen ja aktivointinastojen kanssa.Arvo on tarpeeksi vahva määrittelemään selkeän tason ilman, että piiri on raskas.

3. Transistorin esijännitys piensignaalivaiheissa

BJT- tai MOSFET-ohjainosissa 4,7 kΩ:a käytetään usein asettamaan bias-polku tukiasema-/porttisolmulle.Se auttaa hallitsemaan sitä, kuinka voimakkaasti ohjaussignaali ohjaa transistorin tuloa.Monet valitsevat sen, kun he haluavat vakaan ohjauspolun ilman liiallista käyttövirtaa.Se auttaa myös estämään tuloa pysymästä ladattuna, kun ajosignaali katkeaa.

4. Jännitteenjakaja viite- tai tunnistussolmuja varten

4,7 kΩ vastus yhdistetään yleensä pariksi toisen vastuksen kanssa jakajaksi ennustettavalle solmujännitteelle.Sitä käytetään tulon skaalaukseen, referenssiasetukseen ja anturin lukupiireihin.Arvo on käytännöllinen, koska se ei vaadi kovin suuria komponentteja ja pitää jakajan virran silti kohtuullisena.Se on myös helppo sovittaa moniin vakiovastusarvoihin.

5. Signaalilinjan vaimennus tai lievä kuormitus

Joillakin signaaliteillä 4,7 kΩ:a käytetään kevyenä kuormana vähentämään ei-toivottua kellumista tai muokkaamaan solmun käyttäytymistä.Se voi auttaa rauhoittamaan pientä kohinaa korkeaimpedanssisilla linjoilla.Tämä on yleistä analogisten tulojen ja vertailutulojen kohdalla.Tavoitteena on vakaampi solmu muuttamatta sitä raskaaksi kuormitukseksi.

Kuinka testata 4,7 kΩ vastus yleismittarilla?

Kuva 5. Vastuksen mittaaminen digitaalisella yleismittarilla

Nopea yleismittarin tarkistus vahvistaa, onko vastus lähellä odotusarvoaan.Tästä on apua vianmäärityksessä tai osien lajittelussa.

Vaihe 1: Aseta yleismittari oikein

Kytke yleismittari päälle ja aseta se vastus (Ω) -tilaan.Jos mittarisi on manuaalinen, valitse yli 4,7 kΩ alue, esimerkiksi 20 kΩ.Varmista, että anturit on kytketty oikeisiin portteihin (COM ja Ω).Kosketa anturin kärkiä lyhyesti yhteen nähdäksesi, että mittari reagoi normaalisti.

Vaihe 2: Eristä vastus ennen mittaamista

Tarkimman lukeman saamiseksi vastus tulee mitata piirin ulkopuolella.Jos se on edelleen juotettu levylle, muut osat voivat luoda rinnakkaisia ​​polkuja, jotka muuttavat lukemaa.Jos poistaminen ei ole mahdollista, nosta vastuksen toista jalkaa, jotta se ei ole enää täysin kytkettynä.Tämä vaihe estää väärät lukemat, jotka näyttävät liian pieniltä.

Vaihe 3: Mittaa vastuksen arvo

Pidä yhtä anturia vastuksen jokaisessa johdossa.Pidä tasainen kosketus, jotta arvo ei hyppää huonon yhteyden vuoksi.Lue näytetty resistanssi ja huomaa, onko se lähellä 4,70 kΩ.Pieni poikkeama on normaalia riippuen vastuksen toleranssista.

Vaihe 4: Arvioi tulos käyttämällä odotettua vaihteluväliä

Vertaa lukemaa vastuksen toleranssiin, jos tiedät sen.Tavallisen ±5 % osan normaalialue on noin 4,465 kΩ - 4,935 kΩ.±1 % osan normaalialue on noin 4,653 kΩ - 4,747 kΩ.Jos mittari näyttää OL (avoin viiva) tai arvon, joka on selvästi odotetun alueen ulkopuolella, vastus voi olla vaurioitunut tai mittausasetus voi olla väärä.

4,7 kΩ vs 10 kΩ vs 47 kΩ vastusten vertailu

Näitä kolmea arvoa käytetään usein samoissa "töissä" (kuten vedot, bias-polut ja jakajat), mutta ne toimivat eri tavalla, koska vastus muuttaa virtaa ja kuormitusta.Alla oleva taulukko näyttää käytännön sähköerot ja milloin kukin arvo yleensä valitaan.

Ominaisuudet	4,7 kΩ	10 kΩ	47 kΩ
Tällä hetkellä 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Tällä hetkellä 12 V	2,55 mA	1,20 mA	0,255 mA
Resistanssi suhde 4,7 kΩ	1×	2,13× suurempi	10× korkeampi
Jännitteen pudotus vastuksen yli 1 mA	4,7 V	10 V	47 V
Tehon hajaantuminen 5 V:lla (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Tehoa hajoaminen 12 V jännitteellä	30,6 mW	14,4 mW	3,06 mW
RC-aika vakio 100 nF kondensaattorilla	0,47 ms	1,00 ms	4,70 ms
RC-katkaisu taajuus 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Nykyinen muutos 1 V lisäystä kohti	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Lähtö impedanssiosuus jakajassa	Matala	Keskikokoinen	Korkea
Latausaika 63 %:iin 100 nF:llä	0,47 ms	1,00 ms	4,70 ms
Latausaika ~99 %:iin (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Tyypillinen ADC lähteen impedanssivaikutus	Minimaalinen virhe	Hyväksyttävä virhe	Huomattava virhe mahdollinen
Herkkyys vuotovirtaan (1 µA vuotovirhe)	0,47% virhe	1,0 % virhe	4,7% virhe
Suhteellinen signaalin asettumisnopeus	Nopeasti	Kohtalainen	Hidasta

Johtopäätös

4,7 kΩ vastus antaa tasapainoisen vastuksen, joka toimii hyvin monissa piireissä.Sen värikoodi näyttää sen arvon ja tarkkuuden, ja yleismittaritesti vahvistaa, toimiiko se edelleen kunnolla.Sitä käytetään usein pitämään signaalit vakaina, ohjaamaan transistorituloja ja luomaan kiinteitä jännitetasoja.Verrattuna pienempiin tai suurempiin arvoihin se ottaa kohtalaisen virran ja pysyy luotettavana, minkä vuoksi sitä käytetään laajasti.
