S29GL256N11FFI020 NOR Flash-tallennuslaitteen sisällä

Työskentely sulautetun elektroniikan kanssa tarkoittaa usein, että tarvitset luotettavaa tallennustilaa, joka pitää järjestelmän käynnissä aina, kun virta kytketään päälle.S29GL256N11FFI020 on suunniteltu käsittelemään tätä tehtävää.Saat 256 Mbit:n haihtumatonta flash-muistia, joka tallentaa laiteohjelmiston, käynnistyskoodin ja määritystiedot ja pysyy vakaana eri käyttöolosuhteissa.Sen rinnakkaisliitäntä mahdollistaa nopean tiedonsiirron, ja kompakti FBGA-paketti sopii siististi nykyaikaisiin piirilevyihin.Ennustettavan lukuajoituksen ja joustavan muistin organisoinnin ansiosta voit luottaa siihen, että se tukee monia sulautettuja järjestelmiä, jotka tarvitsevat yhtenäistä ohjelmien tallennusta.

Katalogi

S29GL256N11FFI020 Yleiskatsaus

The S29GL256N11FFI020 on 256 Mbit NOR flash-muistilaite, jota käytetään haihtumattoman koodin ja tiedon tallentamiseen sulautetuissa elektronisissa järjestelmissä.Se toimii 2,7 V - 3,6 V syöttöalueella ja kommunikoi rinnakkaisliitännän kautta, joka tukee 8- tai 16-bittistä tiedonsiirtoa.Muisti on järjestetty kooltaan 32M x 8 tai 16M x 16, mikä mahdollistaa joustavan yhteyden ohjaimiin ja prosessoreihin.110 ns:n käyttöaika tukee luotettavaa lukusuoritusta laiteohjelmiston tallennus- ja käynnistysmuistitehtävissä.Laite käyttää kompaktia 64 pallon FBGA-pakettia, joka on suunniteltu pinta-asennettaville piirilevyille ja vakaalle toiminnalle teollisuuden lämpötiloissa.

Etsitkö mallia S29GL256N11FFI020?Ota yhteyttä tarkistaaksesi tämänhetkiset varastot, toimitusajat ja hinnat.

64-pallon vahvistettu BGA mallista S29GL256N11FFI020

Ristikkotyylinen palloasettelu järjestää kuusikymmentäneljä juotospalloa kahdeksaksi kahdeksaan matriisiin, jotka on merkitty A:sta H:hen ja 1:stä 8:aan ja määrittelevät sähköliitäntäpisteet pakkauksen alapuolella, kun ne on asennettu piirilevyyn.Osoiterivit, joiden nimi on A0–A23, näkyvät useissa kohdissa tukemaan sisäisen flash-ryhmän muistiosoitteita.Datanastat DQ0–DQ15 tarjoavat rinnakkaistietoliitännän, jota käytetään tiedon siirtämiseen laitteen ja ulkoisen ohjaimen välillä.Ohjaussignaalit, mukaan lukien CE#, OE#, WE#, RESET#, BYTE# ja WP#/ACC, hallitsevat muistin käyttöä, laitevalintaa, kirjoitustoimintoja ja konfigurointitiloja.Virtaliitännät VCC, VIO ja VSS syöttävät laitteen käyttöjännitteen ja maadoitusreferenssin.Useat NC-merkityt kohdat osoittavat käyttämättömiä palloja, jotka jäävät sähköisesti kytkemättömiksi pakkauksen asettelussa.

S29GL256N11FFI020 CAD-malli

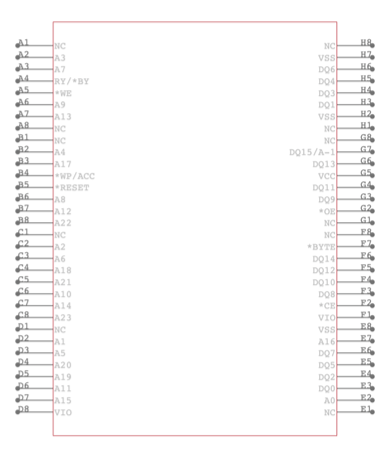

S29GL256N11FFI020 Symboli

S29GL256N11FFI020 Jalanjälki

S29GL256N11FFI020 3D-malli

S29GL256N11FFI020:n ominaisuudet

256 Mbit:n haihtumattoman muistin kapasiteetti

Laitteessa on 256 Mbit NOR-flash-tallennustilaa, joka säilyttää tiedot, kun virta katkaistaan.Tämä kapasiteetti mahdollistaa laiteohjelmiston, konfigurointikoodin ja järjestelmätietojen säilymisen, vaikka laite olisi sammutettu.Se soveltuu sulautettuihin järjestelmiin, jotka vaativat vakaata ohjelman tallennusta toistuvien tehojaksojen aikana.

Rinnakkaistietoliitäntä

Muisti kommunikoi rinnakkaistietoväylän kautta, joka tukee joko 16- tai 8-bittistä tiedonsiirtoa.Tämän järjestelyn avulla prosessorit ja rekisterinpitäjät pääsevät tallennettuihin tietoihin nopeasti ja suoraan.Rinnakkaisrakenne tukee johdonmukaista ajoitusta ja vakaata viestintää ulkoisen logiikan kanssa.

Joustava muistiorganisaatio

Muistia voidaan käyttää joko 32M x 8 tai 16M x 16 järjestelmän kokoonpanosta riippuen.Tämän joustavuuden ansiosta suunnittelijat voivat sovittaa laitteen eri prosessorin dataleveyksiin.BYTE-ohjaussignaali mahdollistaa tiedonsiirtotilojen vaihtamisen erilaisten sulautettujen alustojen tukemiseksi.

110 nanosekunnin käyttöaika

Tyypillinen noin 110 ns:n pääsyaika antaa laitteen vastata nopeasti lukupyyntöihin.Tämä vastenopeus tukee laiteohjelmiston suorittamista ja järjestelmän käynnistystoimintoja, joissa tarvitaan ennakoitavaa muistin ajoitusta.

Laaja käyttölämpötila-alue

Laite toimii lämpötila-alueella negatiivisesta 40 celsiusasteesta 105 celsiusasteeseen.Tämä valikoima mahdollistaa muistin toiminnan ympäristöissä, joissa on suuria lämpövaihteluita, kuten teollisuuslaitteissa ja ulkona olevissa elektroniikkajärjestelmissä.

Sektoripohjainen poistoarkkitehtuuri

Flash-muistin sektorit voidaan tyhjentää yksitellen koko muistiryhmän tyhjentämisen sijaan.Tämän rakenteen ansiosta laiteohjelmistopäivitykset voivat muokata vain valittuja alueita säilyttäen samalla loput tallennetut tiedot.

Integroitu ohjelman ja pyyhkimisen valvonta

Sisäinen ohjauslogiikka hallitsee ohjelmointi- ja poistojaksoja.Laite säätelee näiden toimintojen ajoitusta ja sisäisiä jännitteitä, joten ulkoisen ohjaimen tarvitsee lähettää vain komentoohjeita.

64 pallon FBGA-pakettimuoto

Muisti on pakattu kompaktiin 64 pallon vahvistettuun BGA-asetelmaan, jonka mitat ovat noin 13 mm x 11 mm.Tämä paketti tukee pinta-asennuskokoonpanoa ja mahdollistaa korttitilan tehokkaan käytön tiheissä piirirakenteissa.

S29GL256N11FFI020 Tekniset tiedot

Tuotteen ominaisuus	Attribuutin arvo
Valmistaja	Spansion (Cypress Semiconductor)
Kirjoita sykliaika - sana, sivu	110 ns
Jännite - Syöttö	2,7V ~ 3,6V
Tekniikka	FLASH - NOR
Toimittajan laitepaketti	64-FBGA (13x11)
sarja	GL-N
Paketti / kotelo	64-LBGA
Paketti	Bulk
Käyttölämpötila	-40°C ~ 105°C (TA)
Asennustyyppi	Pinta-asennus
Muistin tyyppi	Haihtumaton
Muistin koko	256 Mbit
Muistin organisaatio	32 M x 8, 16 M x 16
Muistin käyttöliittymä	Rinnakkainen
Muistin muoto	FLASH
Perustuotenumero	S29GL256
Pääsyaika	110 ns
RoHS-tila	ROHS3-yhteensopiva
Kosteusherkkyystaso (MSL)	3 (168 tuntia)
REACH-tila	Myyjä määrittelemätön
ECCN	3A991B1A
HTSUS	8542.32.0071

S29GL256N11FFI020:n lohkokaavio

Sisäinen muistiarkkitehtuuri järjestää laitteen flash-solumatriisin ympärille, joka on yhdistetty rivi- ja sarakedekoodauslogiikkaan, joka valitsee tietyt muistipaikat luku-, ohjelmointi- tai poistotoimintojen aikana.Osoitesignaalit Amax - A0 siepataan osoitesalvalla ja ohjataan X-dekooderille ja Y-dekooderille, jotka ohjaavat pääsyä muistiryhmään.Data liikkuu taulukon ja ulkoisten DQ15–DQ0-linjojen välillä Y-avainnuspiirien, datasalvan sekä tulo- ja lähtöpuskurien kautta, jotka hallitsevat kaksisuuntaista tietovirtaa.Komentorekisteri ja tilaohjauslohko tulkitsevat ohjaustulot, mukaan lukien CE#, OE#, WE#, RESET#, WP#/ACC ja BYTE#, koordinoimaan laitteen toimintoja.Ohjelmointi- ja poistojännitegeneraattorit tarjoavat sisäiset jännitteet, joita tarvitaan flash-kennojen kirjoittamiseen ja tyhjentämiseen, kun taas sektorikytkimet reitittävät nämä jännitteet valituille muistialueille.Lisätukilohkot, kuten VCC-tunnistin ja ajoituspiirit, valvovat virtaolosuhteita ja säätelevät toiminnan ajoitusta säilyttääkseen vakaan muistin käytön.

S29GL256N11FFI020:n logiikkasymboli

Suorakulmainen laitesymboli järjestää flash-muistin käyttämät ulkoiset liitännät järjestelmän käytön aikana.Osoitetulot A23–A0 tarjoavat kaksikymmentäneljä osoiteriviä, jotka valitsevat tietyt muistipaikat laitteen sisällä.Kaksisuuntaiset datanastat, jotka on merkitty DQ15 - DQ0, muodostavat rinnakkaistietoväylän, joka tukee joko 16-bittistä tai 8-bittistä tiedonsiirtoa BYTE#-konfiguraatiosta riippuen.Ohjaussignaalit, mukaan lukien CE#, OE# ja WE#, hallitsevat laitteen valintaa, lähdön käyttöönottoa ja kirjoitustoimintoja.Lisäohjaustulot, kuten RESET#, WP#/ACC ja BYTE#, hallitsevat laitteen nollausta, kirjoitussuojausta ja tiedonleveyden määritystä.Vio syöttää tulo- ja lähtöliitäntäjännitteen, kun taas RY/BY#-signaali antaa tilalähdön, joka ilmaisee, milloin sisäiset ohjelmointi- tai poistotoiminnot ovat aktiivisia.

S29GL256N11FFI020:n sovellukset

Sulautetun järjestelmän laiteohjelmiston tallennustila

Sulautetut prosessorit vaativat usein luotettavan sijainnin käynnistyskoodin ja käyttöohjelmiston tallentamiseksi.Tämä laite tarjoaa vakaan haihtumattoman tallennustilan, jonka avulla järjestelmä voi ladata ohjeensa välittömästi virran kytkemisen jälkeen.

Teollisuuden ohjauslaitteet

Teollisuusohjaimet käyttävät ulkoista flash-muistia ohjausohjelmien ja konfigurointitietojen tallentamiseen.Laite tukee näitä järjestelmiä tarjoamalla vakaan tiedon säilytyksen ja ennustettavan muistin käytön laajalla lämpötila-alueella.

Verkko- ja viestintälaitteistot

Reitittimet, kytkimet ja tietoliikennemoduulit vaativat muistia käynnistyskoodin ja järjestelmäkokoonpanon tallentamiseen.Laite tarjoaa tallennuskapasiteetin, jota tarvitaan laiteohjelmiston ja toimintaparametrien pitämiseen käytettävissä laitteen käynnistyksen aikana.

Autojen elektroniikkamoduulit

Ajoneuvojen elektroniset ohjausmoduulit käyttävät usein flash-muistia järjestelmän laiteohjelmiston ja kalibrointitietojen tallentamiseen.Laite tukee tätä käyttöä tarjoamalla vakaan toiminnan pitkissä lämpötiloissa, jotka ovat yleisiä ajoneuvoympäristöissä.

Kuluttajaelektroniikka

Digitaaliset laitteet, kuten medialaitteet ja kodin elektroniikka, käyttävät ulkoista flash-muistia käyttöohjelmistojen ja määritystietojen säilyttämiseen.Muistin avulla nämä järjestelmät voivat ladata ohjelmiston nopeasti käynnistyksen aikana.

Mikro-ohjaimen käynnistysmuisti

Monet mikro-ohjainjärjestelmät käyttävät ulkoista NOR-salamaa käynnistykseen, kun sisäisen muistin kapasiteetti on rajallinen.Laite tarjoaa ennustettavan lukuajoituksen, jonka avulla ohjaimet voivat ladata ohjelmakäskyjä järjestelmän alustuksen aikana.

S29GL256N11FFI020:n ulkomitat

Paketin asettelu määrittää laitteen käyttämän 64-pallon vahvistetun BGA-paketin fyysisen rakenteen ja asennusgeometrian.Ylhäältä näkyy neliömäinen rungon ääriviiva, jonka mitat ovat noin 13,00 mm x 11,00 mm ja A1-kulmaindikaattori, jota käytetään pakkauksen suunnan tunnistamiseen kartongin kokoonpanon aikana.Pohjanäkymä esittää palloristikkojärjestelyn, joka koostuu 64 juotospallosta, jotka on järjestetty kahdeksan x kahdeksan matriisiin ja jotka on merkitty rivien ja sarakkeiden poikki ohjaamaan sijoittelua painetulle piirilevylle.Pallon jakoväliksi sekä vaaka- että pystysuunnassa on määritetty noin 1,00 mm, kun taas yksittäisten juotospallojen halkaisija on noin 0,50 mm - 0,70 mm.Sivukuva havainnollistaa pakkauksen pystysuoraa rakennetta, mukaan lukien rungon paksuus, juotospallon erotuskorkeus ja istukkataso, joita käytetään oikean etäisyyden ylläpitämiseen laitteen ja piirilevyn pinnan välillä juottamisen aikana.Mukana oleva mittataulukko sisältää numeeriset toleranssit ja viitemitat, jotka määrittelevät rungon koon, pallovälin ja pakkauksen korkeuden, joita käytetään tarkkaan jalanjäljen suunnitteluun ja mekaaniseen integrointiin.

S29GL256N11FFI020:n edut ja haitat

Edut

• Suuri 256 Mbit:n tallennuskapasiteetti sopii laiteohjelmiston ja koodin tallentamiseen

• Luotettava NOR-flash-tekniikka mahdollistaa suoran koodin suorittamisen

• Nopea pääsyaika, joka tukee tehokkaita järjestelmän käynnistysprosesseja

• Laaja käyttölämpötila-alue soveltuu teollisuusympäristöihin

• Rinnakkaisliitäntä mahdollistaa vakaan ja ennakoitavan muistiviestinnän

• Haihtumaton muisti säilyttää tiedot, vaikka virta katkaistaan

• Kompakti FBGA-paketti tukee rajallisia piirilevymalleja

Haitat

• Rinnakkaismuistiliitäntä vaatii enemmän nastoja ja kortin reititystä sarjaväylään verrattuna

• Korkeampi virrankulutus verrattuna joihinkin nykyaikaisiin sarjasalamaratkaisuihin

• Suurempi pakkauskoko kuin pienet SPI-flash-muistilaitteet

• Ohjelmointi- ja poistotoiminnot ovat hitaampia kuin RAM-pohjainen muisti

S29GL256N11FFI020 Vaihtoehdot

Osanumero	Valmistaja	Tärkeimmät ominaisuudet	Käytä tapausta/huomautuksia
S29GL256N11FFA020	spansio	256 Mbit rinnakkainen NOR-flash-muisti GL-N-perheestä, joka on suunniteltu luotettavaan haihtumattomaan tiedontallennustilaan.Tukee nopeaa satunnaislukukäyttöä ja toimii tyypillisellä 2,7 V - 3,6 V syöttöalueella.Laite käyttää 196-pallon FBGA-pakettia, joka sopii pienille piirilevyille.	Käytetään yleisesti verkkolaitteissa, sulautetuissa prosessoreissa ja teollisuusohjaimissa, joissa laiteohjelmisto tai käynnistyskoodi on tallennettava ja käytettävä nopeasti.
S29GL256N11FFA020	Infineon Technologies	Suuritiheyksinen NOR-flash-muisti, joka on suunniteltu järjestelmiin, jotka edellyttävät luotettavaa rinnakkaista tiedonsiirtoa.Tallentaa ohjelmakoodin ja konfigurointitiedot ilman virtaa ja tarjoaa vakaan lukusuorituskyvyn sulautetulle laiteohjelmistolle.	Käytetään viestintälaitteistoissa, teollisuusautomaatiokorteissa ja sulautetuissa ohjauslaitteissa, jotka vaativat luotettavaa laiteohjelmiston tallennusta.
S29GL256N11FFIS40	Infineon Technologies	Rinnakkais NOR-flash-muisti, joka on suunniteltu sulautettuun laiteohjelmiston tallennustilaan kompaktilla 64-nastaisella VQFN-paketilla ja esillä olevalla alustalla parantamaan lämpötehoa.Tukee teollista lämpötilatoimintaa ja luotettavaa tietojen säilyttämistä.	Soveltuu tiheään sulautettuun malleihin, kuten teollisuuselektroniikkaan, tietoliikennemoduuleihin ja ohjausjärjestelmiin, jotka vaativat vakaata haihtumatonta muistia.

Tietoja Spansionista (Cypress Semiconductor)

Spansion oli puolijohdeyritys, joka tunnettiin sulautetuissa järjestelmissä ja elektronisissa laitteissa käytettävien flash-muistituotteiden kehittämisestä.Yritys keskittyi NOR- ja NAND-flash-teknologioihin, jotka on suunniteltu koodin tallentamiseen ja tietojen säilyttämiseen teollisuus-, auto- ja viestintälaitteissa.Sen tuotevalikoimaan kuului rinnakkais- ja sarjamuotoisia flash-muistilaitteita, joita käytettiin laiteohjelmiston tallentamiseen, järjestelmän käynnistyskoodiin ja konfigurointitietoihin.Myöhemmin Spansionista tuli osa Cypress Semiconductoria, joka laajensi flash-muistiteknologiaansa laajemmalla valikoimalla mikrokontrollereita, muistituotteita ja liitettävyyskomponentteja, joita käytetään sulautetuissa elektronisissa järjestelmissä.

Johtopäätös

S29GL256N11FFI020 tarjoaa käytännöllisen tavan tallentaa laiteohjelmistoa ja järjestelmätietoja sulautettuun elektroniikkaan.Saat 256 Mbit NOR-flash-muistia, joka pitää tiedot turvassa, vaikka virta katkaistaan.Sen rinnakkaisliitäntä mahdollistaa ohjainten pääsyn tallennettuihin tietoihin ennustettavalla ajoituksella, mikä auttaa järjestelmiä käynnistymään luotettavasti.Kompakti FBGA-paketti tukee tilaa säästäviä piirilevyasetteluja.Sektoripohjaisen poistokyvyn ja vakaan toiminnan ansiosta laajalla lämpötila-alueella laite sopii moniin teollisiin ja sulautettuihin käyttötarkoituksiin.Kun tarvitset luotettavaa haihtumatonta tallennustilaa, tämä muistilaite tarjoaa yhtenäisen ratkaisun.
