IC 7490: n sisällä: Kattava opas vuosikymmenen vastapiireihin

Digitaalisen elektroniikan laajassa ja jatkuvasti laajenevassa maailmankaikkeudessa integroitujen piirien roolia elektronisten järjestelmien hienostuneisuuden ja tehokkuuden parantamisessa ei voida yliarvioida.Näistä peruskomponenteista IC 7490 erottuu tyypillisestä binaarikoodattuna desimaalin (BCD) laskuna, avaimena sovelluksissa, jotka vaativat tarkkaa ja tehokasta laskentaa.Vahvasta toiminnallisuudestaan ​​tunnettu IC 7490 helpottaa digitaalista huippuosaamista hallitsemalla saumattomasti desimaalinumeroita ja nollaamalla vaivattomasti, mikä tekee siitä tarvittavan laitteissa, jotka vaihtelevat digitaalisista kelloista monimutkaisiin ohjausjärjestelmiin.Tämä artikkeli kaivaa IC 7490: tä, paljastaen sen operatiivisen dynamiikan, rakenteelliset vivahteet ja syvälliset vaikutukset digitaaliseen elektroniikkaan, valaiseen siten sen tärkeimpiä roolia nykyaikaisissa teknologisissa sovelluksissa.

Luettelo

Tutkimalla IC 7490

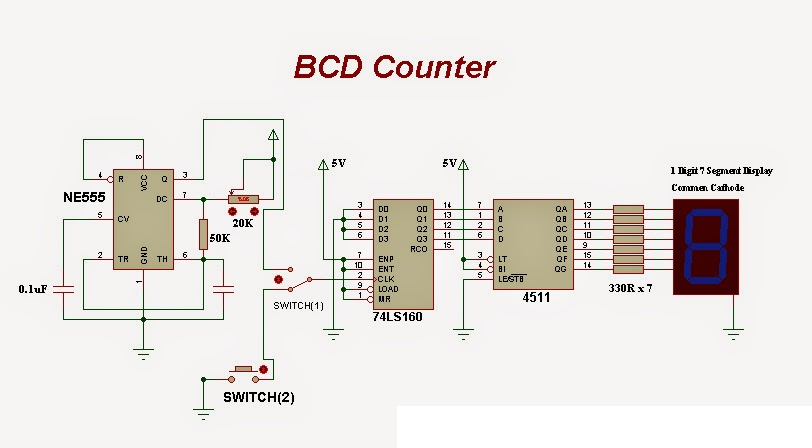

Binaarikoodattu desimaalin (BCD) laskuri pysyy digitaalisen elektroniikan kulmakivi.Se on taitava laskemaan desimaalinumeroita jopa kymmeneen, nollaamalla automaattisesti jokaisen kellopulssin kanssa.Binaarimuodossa 0000 - 1001 ainutlaatuiset lähdöt luodaan tarkasti, mikä kuvaa sen vaikutusta järjestelmän tehokkuuteen.IC 7490 on yksityiskohtainen integroitu piiri, joka on suunniteltu erityisesti desimaalilaskkeen varmistamiseksi, mikä varmistaa elektronisten piirien saumattoman toiminnan.

BCD -laskurit löytävät paikkansa lukemattomissa sovelluksissa, mukaan lukien digitaaliset kellot, matkamittarit ja laskimet.Skenaarioissa, jotka vaativat binaarimuotojen desimaalien tarkkaa esitystä, tällaiset laskurit ovat erinomaisia ​​helpottamalla muuntamista helposti ymmärrettäviksi muodoiksi.Koska BCD -laskureita käytetään ohjausjärjestelmissä ja laitteissa, jotka vaativat tarkkaa numeerista esitystä, niiden käytännöllisyyden syvempi arviointi ilmenee päivittäisen käytön kautta.

IC 7490 merkitsee huomionarvoista askeleen eteenpäin digitaalisessa suunnittelussa, mikä edistää saumattomia siirtymiä ja vankkaa suorituskykyä tehtävien laskemisessa.Insinöörit pitävät sopeutumiskykyään suuressa arvossa, etenkin kun työskentelevät monimutkaisessa elektroniikassa, koska se on monipuolinen käsitys erilaisista laskentatoiminnoista.Tämä toiminnan tehokkuus tekee siitä suositun vaihtoehdon digitaalisten järjestelmien muotoiluun, joissa tarkkuus ja luotettavuus pitävät merkittävää arvoa.

IC 7490 Yleiskatsaus

IC 7490 on hienostunut integroitu piiri, joka on suunniteltu 4-bittiseksi vuosikymmenen laskuriksi.Siinä se käyttää ytimessä aaltoilevaa kantomekanismia ja siinä on sarja toisiinsa kytkettyjä Master/Slave Flip-Flopsia.Piiri on järjestäytynyt nerokkaasti kahteen erilliseen funktionaaliseen segmenttiin: toinen helpottaa jako-kahden toiminnan ja toisen jako-viiden toiminnan.Tämä kaksoiskokoonpano reagoi vaihteleviin kellotaajuuksiin, mikä johtaa dynaamisiin tilansiirtymiin jokaisen kellopulssin kanssa.Tällainen rakenteellinen lähestymistapa mahdollistaa monipuolisen laskentaominaisuudet, avautuvat monimutkaisille digitaalisille toteutuksille.

IC: n ainutlaatuinen kaksiosainen kehys antaa sinulle mahdollisuuden tutkia joukko digitaalisia laskentasovelluksia.Jako-kaksi ja jako-viisi toiminnallisuutta on räätälöimällä laskentaalueet monimutkaisten logiikkakuvioiden avulla.Tämä sopeutumiskyky osoittautuu edulliseksi sovelluksissa, joihin liittyy taajuusjako, mikä tekee siitä arvokkaan omaisuuden kelloissa, taajuuslaskureissa ja niihin liittyvissä piireissä.Voit usein työntää sen ominaisuuksien rajat, pyrkimään optimoituun suorituskykyyn sekä synkronisissa että asynkronisissa laskentapyrkimyksissä.

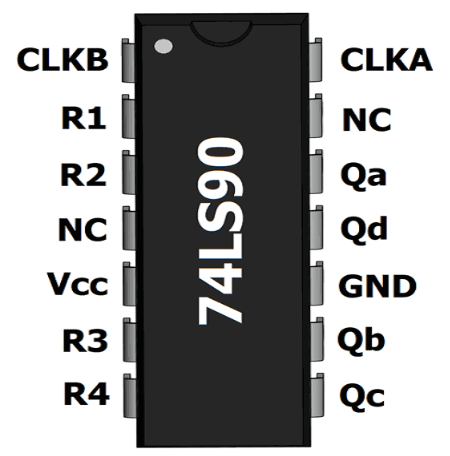

IC 7490 -nastakokoonpano

Nro	Nimeä	Kuvaus
1	Clkb	Kellotulo 2
2	R1	Nollata 1
3	R2	Nollaa 2
4	NC	Ei kytketty
5	VCC	Positiivinen syöttötulo
6	R3	Nollaa 3
7	R4	Nollaa 4
8	QC	Lähtötappi 3
9	QB	Lähtötappi 2
10	Hölynpöly	Pohja
11	Qd	Lähtötappi 4
12	QA	Lähtötappi 1
13	NC	Ei kytketty
14	Klka	Kellotulo 1

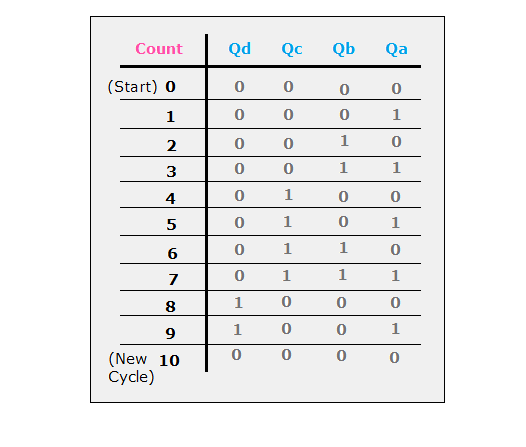

Totuuspöytä

Alla olevassa taulukossa on IC 7490-vuosikymmenen totuustaulukko laskuri.Kuten osoitetaan, laskuri etenee peräkkäin valtioiden kautta välillä 0 - 9, jolloin se palauttaa ja aloittaa uuden laskennan automaattisesti ja aloittaa sykli.

Ominaisuudet ja tekniset eritelmät

Ominaisuus/eritelmä	Kuvaus
Virran hajoaminen	Noin 145 milliwattia
Laskentaa	Toimii 42 megahertsin
Laskentatilat	Tarjoaa erilaisia ​​laskentatapoja
Tulokiinnitys diodit	Rajoittaa nopean lopetusvaikutuksen
Toimitusjännite	Toimii 5 voltin syöttöjännitteessä
Ympäristön lämpötila -alue	Funktionaalinen välillä -55 ° C -125 ° C

IC 7490 -piiri

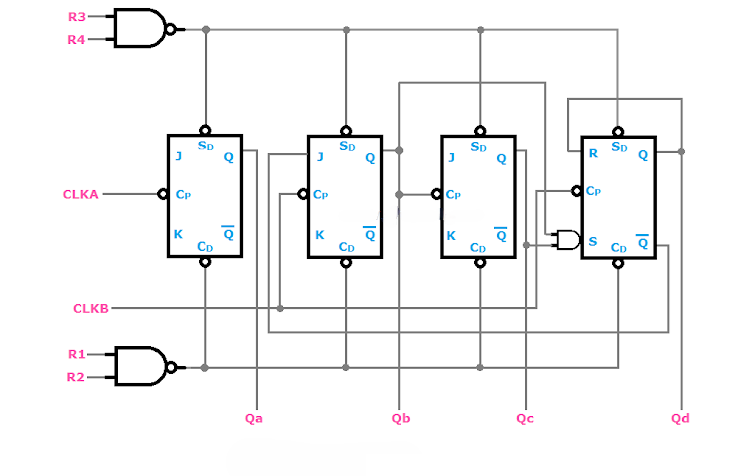

Sisäpiiri

IC 7490 on arkkitehty neljän master-orjaisen JK-flip-flopsin sarjassa, joka on kytketty johdonmukaisesti, muodostaen sen toimintajärjestelmän ytimen.Tämän sekvenssin aloittaminen alkaa ClKa-nastalla käyttävällä flip-flopilla, joka tasoittaa tietä seuraaville flip-flopsille, jotka ohjataan CLKB-nastan läpi, järjestämällä harmonisen ja peräkkäisen signaalin etenemisen.

Lohkokaavio

IC 7490: n rakennekaavio esittelee sen komponentteja, keskittyen erityisesti tuloihin, jotka ohjaavat sen toiminnallisuutta.

• VCC ja GND tarjoavat piirin energian, kun VCC edustaa korkeampaa jännitetasoa ja GND toimivat vakauttavana maana.

• Kellotulot (a ja b) vastaavat IC-operaatioon tarvittavaa rytmistä sykettä, joka ilmentää vasta-IC-suunnittelun tunnusmerkkiä.

• Aseta tulot (S1 ja S2) muodostuvat tyypillisesti GND: hen lepotilassaan ja tarjoaa reitin IC: n esittelemiseen määriteltyyn tilaan, jossa lukumäärä alkaa usein 0000: sta (0).

Monimutkaisuudet vastasuunnittelussa IC 7490: n kanssa

Useat konseptit toimivat vastasuunnittelun selkärangana;Niiden ymmärtäminen on tärkeää tehokkaalle sovellukselle:

• Asynkroniset laskurit antavat jokaisen flip-flopin toimia itsenäisesti, ilman synkronoitua kelloa, kuten ICS: llä on esimerkkejä, kuten 7490 ja 7493.

• Synkroniset laskurit luottavat yhtenäiseen kellolähteeseen edistäen synkronoituja toimia, mikä on ilmeistä IC -malleissa, kuten 74160 ja 74163.

• BCD (binaarinen koodattu desimaali) muuttaa desimaalilukut binaarimuotoksi, mikä edistää sileämpää datavuorovaikutusta digitaalisten kehysten sisällä.

• MOD-N-laskenta määrittelee edistymisen 'n' -tilojen välillä ennen nollauksen tapahtumista, määrittelemällä laskurin moduuli.

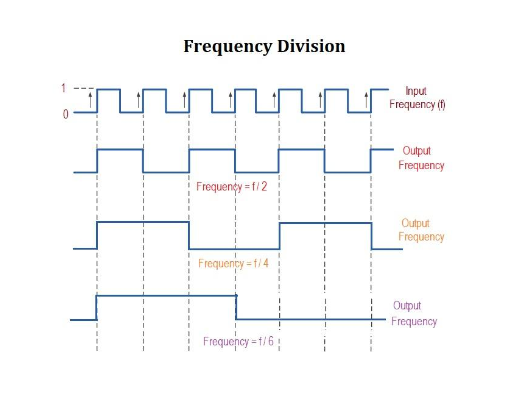

• Taajuusjako ilmaisee menetelmän kellosignaalin taajuuden segmentoimiseksi moduloimalla Flip-Flop-aktivaation nopeutta, mikä esittelee kuinka laskurit moduloivat signaalitaajuuksia.

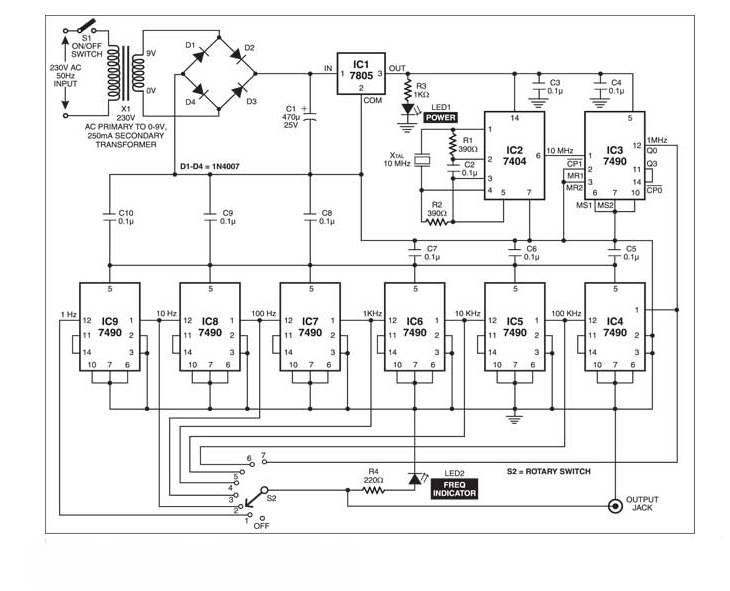

Taajuusjakajan toteutus IC 7490: n hyödyntämisessä

IC 7490: n funktionaalinen kyky taajuusjakoon ilmenee sovelluksessaan 10MHz: n kristallioskillaattorilla, johon liittyy heksa -invertteri IC 7404 ja useita 7490 yksikköä.Tämä asennus tuottaa selvästi taajuuksien spektrin, joka vaihtelee 1MHz: stä 1 Hz: hen.Jokaisella laskuritasolla taajuus jakautuu kertoimella kymmenen, mikä edustaa visuaalisesti LED -indikaattoreita, jotka korostavat lähtötaajuuksia, korostaen IC 7490: n vankkaa kykyä suorittaa hienostuneiden taajuusjakotehtävien suorittamisessa.

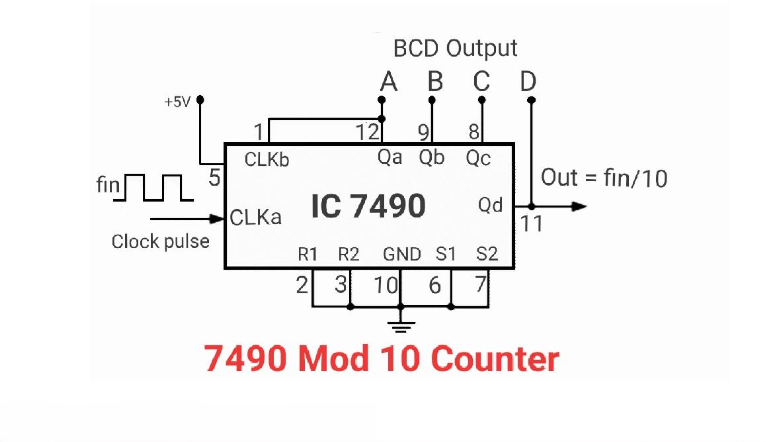

7490 vuosikymmenen laskurin toiminta

IC 7490 toimii binaarikoodattuna desimaalin (BCD) laskuna, etenemällä tyylikkäästi kymmenen erillisen tilan läpi välillä 0-9 ja ansaitsee sille modulo-10 (MOD-10) laskurin nimeämisen.Sen ytimessä ovat kaksi integroitua laskentayksikköä: MOD-2 ja MOD-5-laskuri.Unisonissa nämä yksiköt ilmenevät vuosikymmenen laskentaominaisuuksista, täyttämällä sekä tarkkuuden että tehokkuuden vaatimukset.Prosessi aloittaa MOD-2-laskurin kanssa, joka värähtelee kahden tilan välillä, 0 ja 1. Tämä värähtely tuottaa tulosteen, joka toimii kellotulona, ​​ohjaamalla MOD-5-laskuria.Tarkat yhteydet ovat hyödyllisiä: Linki MOD-5-laskurin kello CLKB: hen ja MOD-2-laskuri CLKA: han sujuvan käytön varmistamiseksi.

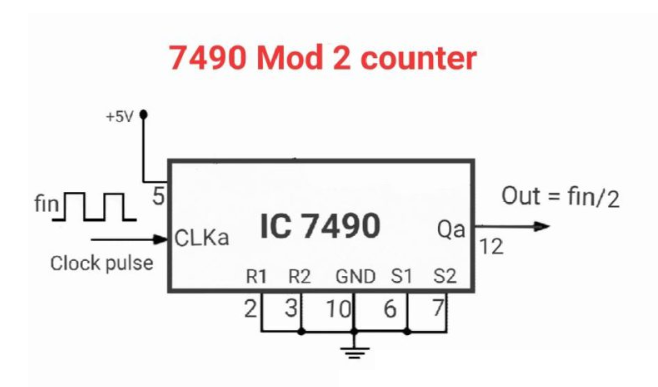

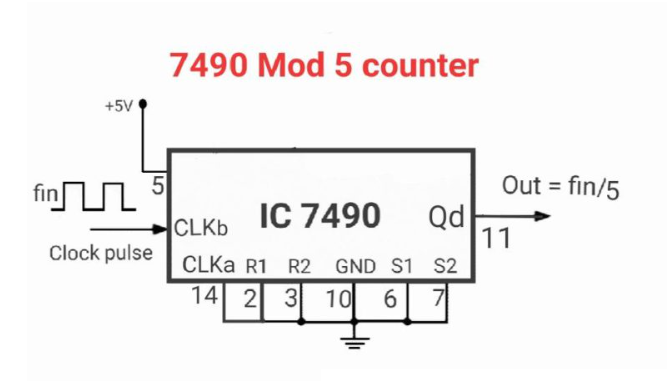

Modulaarinen laskuri

Kun kellosignaali kytkee MOD-2-osan, se vuorottelee taitavasti sen lähtö, QA, välillä 0-1. Tämä värähtelevä lähtö ajaa mod-5-osaa viiden erillisen tilan kautta, suorittamalla BCD-syklin välillä 0-9 moitteettomalla toiminnallisuudella.Laskuri on varustettu kahdella nollatapoilla (R0 ja R1) ja kahdella asetetulla nastalla (S0 ja S1).Palautustapin kiinnittäminen korkealla signaalilla tai asetetun nastaan ​​asettamisen alhaisella määrällä moitteettomasti palautetaan laskenta 0000: ksi, harmonisoimalla piiri uudelleen aloittaaksesi uudelleen.Kääntöpuolella nollauksen alhainen signaali ja sarjan korkea signaali salli laskurin nousun enimmäismäärään 1001 tai yhdeksän.

Laskentakapasiteetin lisääminen kaksinumeroisiin (saavuttamiseen 99, MOD-100) tai jopa kolminumeroisiin (ulottuen arvoon 999, MOD-1000) vaatii minimaaliset säädöt.Sisällyttämällä korkein lähtö yhdestä IC: stä kellotulona toiseen peräkkäiseen sarjaan, nämä säädöt muuttuvat toteutettavissa.Tyypillisissä MOD-10-toiminnoissa toinen kellon syöttö, joka löytyy nastasta 1, tulisi linkittää QA: hon, kun kaikki muut nollaustapit ovat sopivasti maadoitettuja.Yksi pulssi, joka toimitetaan nastalle 1, käynnistää laskentaa tehokkaasti.Kysely mielen omaksuminen Mod-6-toiminnoissa, kiinnitä syöttö 1 nollatapit R3 ja R4 maadoitettuna ja kytke kekseliäästi QA tuloon 2 laskentakehyksen uudelleenkalibroimiseksi.

IC 7490: n ja 7-segmentin näytön integrointi

Digitaalisen piirisuunnittelun tutkiminen IC 7490: llä ja IC 7446: lla, jotta voidaan näyttää välillä 0-9 7-segmentin näytöllä tarjoaa jännittävän matkan elektroniikkaan.Jokainen kellopulssi muuttaa tätä yhdistelmää, luomalla houkuttelevan visuaalisten näyttelyiden sekvenssin.

IC 7490 toimii vuosikymmenen laskuna, joka ohjaa laskentaa välillä 0 - 9. Sen tehtävään sisältyy kellopulssin jakaminen kymmeneen lähtöön, mikä on näytöllä näkyvä laskentajärjestyksen tarkkuus.Voit usein ihailla IC 7490: tä sen luotettavuudesta, etenkin digitaalisissa kelloissa ja taajuuslaskureissa, jotka vaativat tarkkaa sekvenssinhallintaa.

Käytännössä IC 7490: n perustaminen sisältää huolelliset näkökohdat, kuten tehotasot, melun vähentäminen ja tulossignaalien tarkan kohdistamisen.Näiden näkökohtien onnistuminen varmistaa sujuvan suorituskyvyn ja estää virheellisen laskennan.Voit usein hyödyntää heidän kokemustaan ​​hienosäätöpiirin parametreihin, nostaen sekä vakautta että tarkkuutta.

IC 7490- ja 7-segmenttien yhdistäminen IC 7446: lla

IC 7446: lla on tärkeä rooli binaaristen lukumäärien muuntamisessa visuaalisesti ymmärrettäviksi numeroiksi 7-segmentin näytöllä.Se toimii ohjaimena, tulkitsemalla IC 7490: n binaarilähtöä ja aktivoida oikeat segmentit desimaalinumeroon.

IC 7446: n toteuttaminen sisältää käytännön näkökohdat.Segmentin nykyisten rajoitusten ja yhteyden laadun varmistaminen estää palautumisen ja varmistaa selkeän numeron näkyvyyden.Voit sisällyttää vastukset strategisesti tasapainottamaan nykyistä virtausta, pidentäen siten näytön elämää.

Hientyneiden digitaalisten järjestelmien tunnusmerkki on niiden toiminnallinen monipuolisuus ja sopeutuminen vaihteleviin kellotaajuuksiin.Kellopulssitaajuuden ja laskentajärjestelmän välisen kohdistamisen varmistaminen tukee sujuvaa toimintaa tarvittavilla säädöillä erilaisten suunnittelutarpeiden ja ympäristöjen tyydyttämiseksi.

IC 7490: n sovellukset

Digitaaliset laskentamekanismit

Digitaalisen laskentamaailman sisällä IC 7490 on keskeisessä asemassa luontaisella kapasiteetillaan kiertääksesi numeroita 0–9. Kun laitteet pyrkivät tarkan määrän hallintaan, tämän vuosikymmenen vasta-levyn monipuolisuus ja yhteensopivuus, kun ne on kiinnitetty muihin digitaalisiin elementteihin,paljastaen ihailemasi symbioottisen suhteen.

Näytön parannus 7-segmentin näytöllä

IC 7490 löytää merkityksellisen roolin 7-segmentin näytöissä, mikä helpottaa jäsenneltyä lähestymistapaa numeron esitykseen.Tällaiset näytöt ovat yleisiä kulutuselektroniikassa, mikä varmistaa vaivatonta luettavuutta.Voit usein kaivaa IC 7490: n hienosäätöjen erotteluja optimaalisen näytön suorituskyvyn saavuttamiseksi, käsityö, joka ei vain lisää vuorovaikutustasi, vaan myös tasoittaa tietä odottamattoman tehokkuuden löytämiseksi.Näiden näytöiden kalibrointi tarkkuudella erottaa sinut aloittelijoista, jotka haluavat oppia.

Tarkkuus digitaalisissa ajastimissa ja kelloilla

Kun IC 7490 sijoitetaan digitaalisten ajastimien ja kellojen keskelle, se paljastaa kyvykkyytensä tarkasti jakautuvassa ajassa.Vaikutuksensa kautta ajasta riippuvaisiin järjestelmiin se tarjoaa luotettavia aikasegmenttejä, joita käytetään operaatioihin.Synkronoinnin hallitseminen täydentävien komponenttien kanssa vaatii harkittuja sekoituksia teoriasta ja käytännön kokeilusta.Tämä huolellinen pyrkimys muuttaa lähtötilanteen toiminnallisuuden hienostuneiksi ajoituksen innovaatioiksi, joita ajankäyttöharrastajat ovat vaalia.

Virtaviivainen automaatio ja hallinta palvelinympäristöissä

IC 7490: n sisällyttäminen automatisoituihin ohjauspiireihin digitaalisten järjestelmien ja palvelimien edistäminen edistää parannettua toiminnan tehokkuutta.Se orkesteroi monimutkaisia ​​prosesseja, kuten tehtävien aikataulua ja resurssien jakelua seuraamalla huolellisesti operatiivisia syklejä.Palvelimen orkestroinissa kokeneiden hyödyntävät näitä ominaisuuksia palvelimen läpimenon hienosäätöön, mikä muotoilee hienovaraisesti verkkoliikenteen hallinnan dynamiikkaa.Tämä varovainen sovellus esittelee, kuinka syvästi integroitu tekniikka määrittelee ja nostaa järjestelmäominaisuuksia.

Johtopäätös

IC 7490: n tutkiminen tässä artikkelissa korostaa sen vakavaa roolia vuosikymmenenä digitaalisessa elektroniikassa.Tarkalla laskenta- ja nollausominaisuuksillaan IC 7490 on osoittautunut tarvittavaksi monissa sovelluksissa, jotka vaativat luotettavuutta ja tarkkuutta.Sen integrointi erilaisiin laitteisiin ei vain paranna suorituskykyä, vaan myös virtaviivaistaa digitaaliseen piirin suunnitteluun liittyvää monimutkaisuutta.Kun jatkamme digitaalisten elektroniikan rajojen työntämistä, IC 7490: n esimerkkejä alkuperäiset periaatteet inspiroivat epäilemättä uusia innovaatioita varmistaen, että se on edelleen kulmakivi edistyneiden elektronisten järjestelmien kehittämisessä.Tämä IC 7490: n yksityiskohtainen tutkimus rikastuttaa ymmärrystämme, vaan myös viettää sen kestävää merkitystä tekniikan tulevaisuuden muotoilussa.
