Täydellinen opas TL494 PWM -ohjaimeen IC

Haluatko hallita digitaalista signaalin amplitudia tehokkaasti elektroniikkaprojekteissasi?TL494 PWM -ohjain on monipuolinen työkalu, joka on suunniteltu auttamaan erilaisissa elektronisissa sovelluksissa, ja se tarjoaa kattavan joukon ominaisuuksia tehokkaaseen PWM -ohjauspiirin rakentamiseen. Tämä integroitu piiri auttaa yksinkertaistamaan elektronisesti moottorien laitteiden monimutkaisia ​​tehtäviä, mikä parantaa projektissasi sekä toiminnallisuutta että innovaatiota.

Luettelo

Yleiskatsaus TL494 PWM -ohjaimesta

Switchmode -virtalähteiden maisemassa, TL494 PWM-ohjain nousee joustavana komponenttina, joka toimii kiinteän taajuuden, nykyisen tilan perusteella.Se on suunniteltu kaiken kattavana yksikerroksen ratkaisuna, se kerää kaikki komponentit tehokkaan PWM-hallinnan saavuttamiseksi virtalähteen sovelluksissa.Säädettävä siru-oskillaattori tuo tarkan taajuuden hallinnan mahdollisuuden yhdenmukaistaakseen erikoistuneiden sovellustarpeiden kanssa.Kuuma-aikaohjaus lisää uuden ulottuvuuden, mikä mahdollistaa vaihtamisen tappioiden vähentämisen, mikä parantaa tehokkuutta sovelluksille, joiden tarkoituksena on maksimoida energiansäästö.

TL494: n ylimääräinen standout-ominaisuus on sen pulssi-steering flip-flop, lähtösignaalin reitityksen hallinnassa, vaikuttaen tehonsuojakuvioiden joustavuuteen.Sirun tarkka 5V -säädin toimii vertailupisteenä kehityksen ja testauksen aikana varmistaen järjestelmän luotettavuuden vaihtelevien kuormitusolosuhteiden välillä.IC tukee sekä push-pull- että yksipäisiä lähtötiloja, joihin mahtuu erilaisia ​​sovelluksia.Tämä monipuolisuus antaa TL494: lle mahtua joukkoja malleja, suoraviivaisista voimapiiristä edistyneisiin voimansiirtoarkkitehtuureihin.Sen kyky integroida saumattomasti erilaisiin kokoonpanoihin osoittaa sen käytännöllisyyden tarjoamalla vapauden priorisoida joko kustannustehokkuus tai suorituskyky.Näiden mukautuvien ominaisuuksien avulla TL494 on edelleen suosittu valinta huippuluokan elektroniikassa edistäen kehonhallinta- ja ohjausjärjestelmien edistymistä.

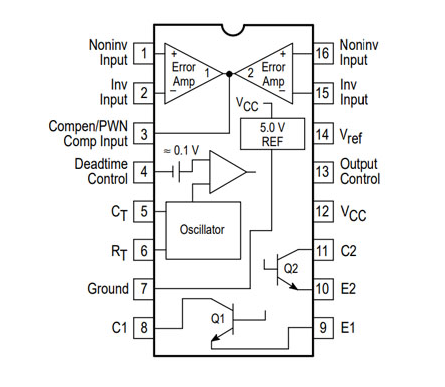

TL494 -nastakokoonpano

Nro	Nimeä	Kuvaus
1	1in+	Virhevahvistimen 1 ei-inverkongisointi 1
2	1	Tulon kääntäminen virhevahvistimeen 1
3	Palaute	Syöttötappi palautetta varten
4	DTC	Kuuma-aikaohjaimen vertailun syöttö
5	CT	Kondensaattoripääte, jota käytetään oskillaattorin taajuuden asettamiseen
6	Rt	Vastuksen pääte, jota käytettiin oskillaattorin taajuuden asettamiseen
7	Hölynpöly	Maaperän
8	C1	BJT -lähtö 1
9	E1	BJT -lähtö 1
10	E2	BJT -lähtö 2
11	C2	BJT -lähtö 2
12	VCC	Positiivinen tarjonta
13	Lähtö Ctrl	Valitsee yksipäinen/rinnakkainen lähtö tai työntö käyttö
14	VIITE	5 V: n referenssisäätimen lähtö
15	2in-	Tulon kääntäminen virhevahvistimeen 2
16	2in+	Virhevahvistin 2

Sisäinen rakenne

Komponentti	Kuvaus
5V referenssilähde	Tarjoaa vakaan 5V -lähdön bandgap -periaatetta käyttämällä. Aktiivinen, kun VCC on yli 7,1 V.Saatavana nastalla 14 (viite) sisälle tai ulkoinen käyttö.
Operatiiviset vahvistimet	Sisältää kaksi vahvistinta, jotka saavat yhdellä tarjonnalla.Se Vahvistimet tuottavat signaaliensa voimakkaammat comp -nastat diodien kautta lisäohjausta varten.
Sahaoskillaattori	Tuottaa jänniteaaltomuodon välillä 0,3 V ja 3 V. Taajuus voidaan säätää käyttämällä ulkoista vastusta (RT) ja kondensaattoria (CT) kaavalla: F = 1 / (RT × CT).
Pulssin liipaisin	Flip-flop laukaisee yhden lähtötransistorin Vertailun signaalin putoava reuna.Nollataan, kun vertailulähtö putoaa nollaan.
Vertailu	Vertaa COMP -nastasignaalia Sawtooth -aaltomuotoon. Lähtö on nolla, jos Sawtooth -jännite on suurempi ja yksi, jos COMP -signaali on korkeampi.
Kuonenvalvonta	Asettaa minimiajan, kun lähtösignaalia ei tapahdu. Ohjataan nasta 4 (DTC).Maksimisykli on 45%;vähentää jtk 42%, kun DTC on nolla.
Virhevahvistimet	Korkean satuenvahvistimet, joiden syöttö vaihtelee välillä -0,3 V -2 V Syöttöjännitteen alapuolella.Lähdöt ovat aktiivisesti korkeita PWM: n hallintaan ja säätämään Palautteen perusteella.
Lähtökontrollitilat	Määrittää tulokset yksipäisille (synkronoitu) tai Push-pull (vuorotellen) toiminta.Riippumaton oskillaattori tai flip-flop ohjaus.
Lähtötransistorit	Voi uppoaa tai hankkia jopa 200 mA.Kyllästymisjännite: <1,3 V (yhteinen emitter-tila) ja <2,5 V (yhteisen keräintila). Tehokas ja luotettava toiminta.

TL494 -ominaisuudet

• Tarjoaa kaksi PWM-lähtöä konfiguroitavilla tiloilla (push-pull tai yksipäinen).

• Sisältää kiinteätaajuisen oskillaattorin ja integroidut virhevahvistimet.

• Sisäinen 5 V: n vertailulähde vakaa toimintaan.

• Lähtötransistorit käsittelevät jopa 500 ma, hankinta- tai uppoamisvirtaa.

• Ominaisuudet alajännitteen lukitus turvallisuuden vuoksi.

• Sisäänrakennettu PWM-ohjaus kattavalla piirillä.

• On siru-oskillaattori tukee isäntä- tai orjatoimintaa.

• Säädettävä kuolleiden ohjaus joustavan ajoituksen saavuttamiseksi.

• Yksinkertaistaa ulkoisen piirin synkronointia.

• Automotive-valmiit mallit (NCV-etuliite).

• Lyijytöntä pakkausvaihtoehtoja.

TL494 -tekniset tiedot

Tyyppi	Parametri
Käyttöjännitealue	7V - 40 V
Tulosten lukumäärä	2 lähtö
Kytkentätaajuus	300 kHz
Enimmäisjakso	45%
Lähtöjännite	40 V
Lähtövirta	200 Ma
Suurin lähtövirta molemmille PWM: lle	250 Ma
Lämpötila -alue	-65 ° C -150 ° C
Pudota aika	40 ns
Nousuaika	100 ns
Saatavilla olevat paketit	16-nastainen pdip, tssop, Soic, SOP

TL494 Absoluuttiset enimmäisluokitukset

Parametri	Enimmäisraja	Kuvaus
Syöttöjännite (VCC)	41 V	Syöttöjännite ei saa ylittää 41 V vaurioiden välttämiseksi.
Tulojännite (VI)	VCC + 0,3 V	Syöttötapin jännitteen on pysyttävä 0,3 V: n sisällä syötön yläpuolella Jännite (VCC).
Lähtöjännite (VO)	41 V	Lähtöjännite sisäisen keräilijässä Transistorin on pysyttävä alle 41 V.
Lähtövirta (IO)	250 Ma	Sisäisen transistorin keräilijävirta ei saa ylittää 250 Ma.
Juotos	260 ° C (10 sekuntia)	Suurin juotoslämpö mitattuna 1,6 mm (1/16 tuumaa) IC -rungosta, rajoitettu 10 sekuntiin.
Varastointilämpötila (TSTG)	–65 ° C - 150 ° C	Turvallinen alue IC: n tallentamiseksi vaurioiden välttämiseksi Äärimmäiset lämpötilat.

TL494 Suositellut käyttöolosuhteet

Suositellut jännite- ja virtaparametrit integroidun piirin käyttämiseksi:

• Palautetappivirta: rajoitettu arvoon 0,3 mA.

• Fosc -oskillaattorin taajuus: Säädettävä alueella 1 kHz - 300 kHz.

• CT -oskillaattorin ajoituskondensaattori: Pitäisi olla arvo välillä 0,47 nf - 10 000 nf.

• RT -oskillaattorin ajoitusvastus: voi vaihdella välillä 1,8 - 500 kΩ.

• VCC -syöttöjännite: on oltava välillä 7 V - 40 V.

• VI -vahvistimen tulojännite: Pitäisi laskea välillä -0,3 V ja (VCC - 2 V).

• VO -transistorin keräilijäjännite: kiinnitetty 40 V: iin, jokainen transistori käsittelee kollektorivirtaa jopa 200 mA.

PWM -ohjaimen toiminnallinen mekanismi

TL494 on muotoiltu kahden PWM-lähdön hallitsemiseksi jatkuvasti tasaisella taajuudella laaja-alaisella käyttöjaksolla.Tämä laite optimoi toiminnan käyttämällä minimaalista komponenttijoukkoa, kuten vastuksia ja kondensaattoreita, oskillaattorin ohjaamiseksi.Arkkitehtuurissaan Sawtooth-aaltomuodot verrataan taitavasti ohjausjännitteisiin PWM-lähtöjen tuottamiseksi, joita sitten hallitaan taitavasti keksinnöllisellä pulssi-steteering flip-flop.Tämä strateginen reititys parantaa sekä operatiivista tehokkuutta että sopeutumiskykyä, joka on havaittavissa käytännöllisissä elektronisissa sovelluksissa, joissa arvostavat virtaviivaiset suunnittelu ja taloudelliset ratkaisut.

Oskillaattorin esiintymistiheys vaikuttaa kuolleiden ajan hallintaan ja vakaiden PWM-signaalien luomiseen.Valitsemalla spesifiset vastus (RT) ja kondensaattori (CT) -arvot tämän taajuuden tarkka säätö on mahdollista.Tämä päätös vaikuttaa suoraan PWM -ohjaimen lähtöresoluutioon ja reagointiin.Yksityiskohtainen etsintä elektronisista ajoituspiiristä osoittaa, että RT: n ja CT: n kalibrointi mahdollistaa tiettyjen tavoitteiden saavuttamisen järjestelmissä, jotka vaativat tarkkaa ohjausta.Esimerkiksi kehitettäessä virtalähde, joka priorisoi tehokkuuden, säädä näitä parametreja huolellisesti vastaamaan erityisiä eritelmiä tasapainottamalla tehokkuutta lämpö suorituskyvyn suhteen.Tämä huolellinen keskittyminen on usein se, mikä erottaa kestävän suunnittelun muista funktionaalisessa elektroniikassa.

Kuinka käyttää TL494 PWM -ohjainta?

TL494 on monipuolinen PWM (pulssin leveyden modulaatio) -ohjain, jota käytetään laajasti virtalähteissä ja DC-DC-muuntimissa.Se tarjoaa tarkan lähtötehonohjauksen yhdistelmällä avainominaisuuksia ja konfiguroitavia asetuksia.Näin voit asettaa se ja käyttää sitä tehokkaasti.Aloita yhdistämällä virhevahvistimien kääntävät syöttötapit maahan.Tämä asettaa vakaan referenssipisteen säätelyyn.Ei-invertoattomien syöttötappien tulisi olla yhteydessä Ref-nastaan, joka tarjoaa 5 V: n vertailujännitteen.Tämä asennus määrittelee kohdejänniteen, jota TL494 säätelee.

DTC (Direct Virta Control) -tappi ja palautteen nastat auttavat hienosäätää ja vakauttamaan järjestelmän.DTC -nasta säätää PWM -käyttöjakson suoraan tarjoamalla yksinkertaisen tavan muokata lähtötehoa muuttamatta palauteasilmukkaa.Palautetappi tarjoaa lähtövalvontaa ja varmistaa, että järjestelmä ylläpitää yhdenmukaista suorituskykyä huolimatta kuormituksen tai tulojännitteen muutoksista.Nasta 5 ja 6 hallitsevat oskillaattorin taajuutta, joka määrittää PWM -signaalin kytkentänopeuden.Yhdistämällä ulkoinen vastus ja kondensaattori näihin tapiihin, voit säätää taajuutta tehokkuuden optimoimiseksi.Tämä taajuus vaikuttaa myös muiden komponenttien, kuten induktorien ja kondensaattoreiden, suunnitteluun, tasapainotuskoko ja suorituskyky.

Virhevahvistin on avain TL494: n toimintaan.Siinä verrataan lähtöjännitteen näytettä 5 V: n referenssiin ja säätää PWM -signaalin vastaavasti.Tämä palautejärjestelmä varmistaa, että lähtö pysyy vakaana vaihtelevissa olosuhteissa tarjoamalla luotettavan tehonsäädännön.Tappien ja asetusten asianmukaisella konfiguraatiolla TL494 tarjoaa vankan ja tarkan ratkaisun virtalähde- ja muuntimen sovelluksiin.

TL494 -testipiiri

TL494: n sovellukset

• aurinkojärjestelmien mikro-invertterit

• Pesukoneet, budjetista huippuluokkaan

• Sähköpolkupyörät

• Savun hälytykset

• aurinkoenergiajärjestelmien invertterit

• Eristetyt AC/DC -virtalähteet, joilla on tehokertoimen korjaus, yli 90 wattia

• AC/DC

• Henkilökohtaiset tietokoneet ja kannettavat tietokoneet

• Keittiön mikroaaltouunit

• Palvelimien virtalähteet

TL494: n piirikaavio

TL494 Piirikaavio

TL494 Ajoituskaavio

TL494 Classic Inverter Circuit

Vastaavat ja vaihtoehtoiset mallit

Olla UC3843

Olla TL3842

Olla UC2842

Olla SG2524

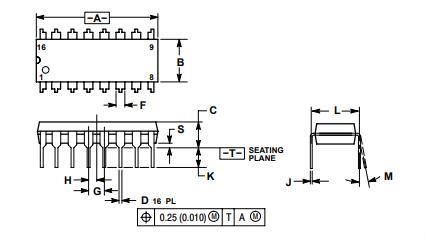

Paketti TL494: lle
