IPC-A-610-standardi: Kaikki mitä sinun tulee tietää PCBA-laadusta

IPC-A-610 auttaa sinua ymmärtämään, kuinka elektroniikkakokoonpanojen, erityisesti PCBA:iden, laatua voidaan arvioida selkeiden visuaalisten standardien avulla.Tässä artikkelissa opit, mikä standardi on, kuinka sen luokat toimivat ja mitä komponenteissa, juotteessa ja yleisessä kokoonpanon laadussa on tarkistettava.Näet myös, missä sitä käytetään sekä sen soveltamisen edut ja haasteet.Tämä antaa sinulle selkeän kuvan siitä, kuinka laatua ylläpidetään elektroniikan valmistuksessa.

Katalogi

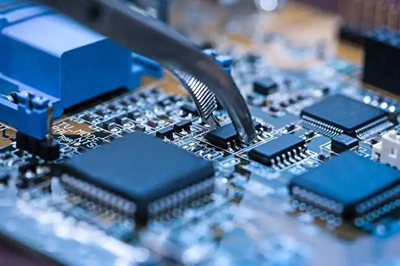

Kuva 1. IPC-A-610 piirilevyn tarkastus

Mikä on IPC-A-610-standardi?

IPC-A-610 on laajalti käytetty standardi, joka määrittelee elektronisten kokoonpanojen, erityisesti painettujen piirilevyjen (PCBA) hyväksyttävyyden.Sen on julkaissut IPC, kansainvälinen organisaatio, joka asettaa suuntaviivat elektroniikan valmistukseen.Tämä standardi tarjoaa visuaalisia ja kuvailevia kriteerejä, joiden avulla voidaan määrittää, täyttääkö tuote laatuodotukset.Se kattaa kokoonpanon eri näkökohdat, mukaan lukien komponentit, juotosliitokset ja yleisen työn.Valmistajat, tarkastajat ja insinöörit käyttävät IPC-A-610:tä yleisesti maailmanlaajuisesti.

IPC-A-610:n päätarkoitus on varmistaa elektronisten tuotteiden tasainen laatu ja luotettavuus.Se auttaa yrityksiä yhdenmukaistamaan tuotantoprosessinsa maailmanlaajuisesti hyväksyttyjen standardien kanssa.Noudattamalla näitä ohjeita valmistajat voivat vähentää vikoja ja parantaa tuotteen suorituskykyä.Se myös luo yhteisen kielen toimittajien ja asiakkaiden välille kokoonpanojen arvioinnissa.Kaiken kaikkiaan IPC-A-610:llä on rooli laadunvalvonnan ylläpitämisessä elektroniikkateollisuudessa.

IPC-A-610 luokat selitetty

Luokka 1

Luokka 1 viittaa yleisiin elektroniikkatuotteisiin, joissa päävaatimus on perustoiminnallisuus.Nämä tuotteet ovat yleensä edullisia ja niitä valmistetaan suuria määriä päivittäiseen käyttöön.Pienet puutteet ovat sallittuja, kunhan laite toimii oikein.Painopiste ei ole pitkän aikavälin kestävyydessä, vaan kustannustehokkuudessa ja käytettävyydessä.Yleisiä esimerkkejä ovat lelut, kodin peruselektroniikka ja yksinkertaiset laitteet.Luokan 1 ensisijaisena tavoitteena on varmistaa, että tuote toimii tarkoitetulla tavalla ilman tiukkoja laatuvaatimuksia.Valmistajat arvostavat edullisuutta ja nopeaa tuotantoa korkean luotettavuuden edelle.Näiden tuotteiden ei odoteta toimivan ankarissa ympäristöissä tai kriittisissä olosuhteissa.Myös lyhyemmät tuotteen elinkaaret hyväksytään tässä luokassa.Luokka 1 tarjoaa joustavan standardin, joka sopii massamarkkinoiden elektroniikkaan.

Luokka 2

Luokkaan 2 kuuluvat elektroniset tuotteet, jotka vaativat luotettavaa toimintaa pitkän ajan.Näiden laitteiden on toimittava johdonmukaisesti, mutta niitä ei pidetä elintärkeinä.Standardi edellyttää korkeampaa ammattitaitoa kuin luokka 1. Tämän luokan tuotteita käytetään usein yritys- tai teollisuusympäristöissä.Esimerkkejä ovat viestintälaitteet, kannettavat tietokoneet ja kuluttajalaitteet.Luokka 2 korostaa luotettavaa toimintaa normaaleissa olosuhteissa.Vaikka pienet viat ovat edelleen sallittuja, ne eivät saa vaikuttaa suorituskykyyn tai pitkäikäisyyteen.Standardi varmistaa, että tuotteet kestävät säännöllistä käyttöä ilman toistuvia vikoja.Valmistajat keskittyvät tässä luokassa kustannusten ja laadun tasapainottamiseen.Tätä luokkaa käytetään laajalti päivittäistä toimintaa tukevassa elektroniikassa.

Luokka 3

Luokka 3 edustaa IPC-A-610:n korkeinta laatua ja luotettavuutta.Se koskee tuotteita, joiden on toimittava ilman häiriötä sovelluksissa.Nämä järjestelmät toimivat usein äärimmäisissä tai vaativissa ympäristöissä.Kaikki viat, jopa pienet, eivät yleensä ole hyväksyttäviä tässä luokassa.Esimerkkejä ovat ilmailujärjestelmät, lääketieteelliset laitteet ja sotilaslaitteet.Luokka 3 edellyttää tiukkaa laadunvalvontaa maksimaalisen luotettavuuden varmistamiseksi.Tuotteiden tulee toimia jatkuvasti ja turvallisesti kaikissa olosuhteissa.Näiden järjestelmien epäonnistuminen voi johtaa vakaviin seurauksiin, mukaan lukien turvallisuusriskit.Seurauksena on, että standardi täyttää korkeimmat ammattitaitoodotukset.Tämä luokka on tärkeä kriittisten sähköisten sovellusten kannalta.

IPC-A-610 PCB-kokoonpanojen hyväksymiskriteerit

1. Juotosliitoksen laatu

Juotosliitosten tulee näyttää sileiltä, hyvin muotoiltuilta ja oikein liitettyinä sekä komponenttiin että alustaan.Hyvä kostutus osoittaa vahvoja sähköisiä ja mekaanisia liitoksia.Huonot liitokset voivat aiheuttaa ajoittaisia ​​vikoja tai heikkoja liitoksia.Visuaalisella ulkonäöllä on tärkeä rooli hyväksyttävyyden määrittämisessä.

2. Komponenttien sijoitus

Komponentit on sijoitettava oikein suunnitteluspesifikaatioiden mukaisesti.Väärin kohdistetut tai vinossa olevat osat voivat vaikuttaa suorituskykyyn ja luotettavuuteen.Oikea sijoitus varmistaa sähköliitäntöjen tarkkuuden.Se auttaa myös säilyttämään tasaisen valmistuslaadun.

3. Puhtaus ja saastuminen

PCB-kokoonpanoissa ei saa olla epäpuhtauksia, kuten juoksutusainejäämiä, pölyä tai roskia.Likaantuminen voi johtaa korroosioon tai sähkövuotoon.Puhtaat levyt parantavat pitkän aikavälin luotettavuutta ja suorituskykyä.Tämä luokka varmistaa kokoonpanoympäristön hallinnan.

4. Kytkentä- ja pääteehdot

Komponenttien johtojen tulee olla ehjiä, vahingoittumattomia ja oikein muotoiltuja.Taipuneet tai katkenneet johdot voivat aiheuttaa yhteysongelmia.Oikea johdintila varmistaa vakaan sähkökontaktin.Tämä vaikuttaa myös kokoonpanon kestävyyteen.

5. Mekaaninen eheys

Piirilevykokoonpanon kokonaisrakenteen on oltava vakaa ja turvallinen.Komponentit eivät saa olla löysällä tai huonosti kiinnitetyllä.Mekaaninen lujuus varmistaa, että tuote kestää käsittelyä ja käyttöä.Tämä on tärkeää pitkän aikavälin luotettavuuden kannalta.

6. Silmämääräisen tarkastuksen standardit

Kokoonpanot arvioidaan standardin määrittelemien visuaalisten kriteerien perusteella.Tarkastajat etsivät vikoja, kuten halkeamia, aukkoja tai kohdistusvirheitä.Selkeät visuaaliset ohjeet auttavat säilyttämään yhdenmukaisuuden tarkastusten välillä.Tämä varmistaa tasaisen laadunarvioinnin.

Komponenttien sijoitusvaatimukset IPC-A-610:n mukaan

• Oikea kohdistus

Komponentit on kohdistettava niille tarkoitettujen PCB-levyjen kanssa.Virheellinen kohdistus voi johtaa huonoihin sähköliitäntöihin ja heikentyneeseen suorituskykyyn.Oikea kohdistus varmistaa tarkan signaalin kulun.Se tukee myös yhtenäisiä tuotantotuloksia.

• Oikea suuntaus

Jokainen komponentti on sijoitettava oikeaan suuntaan suunnittelumerkintöjen perusteella.Väärä suuntaus voi aiheuttaa piirin toimintahäiriön tai vian.Selkeät merkinnät auttavat estämään sijoitusvirheet.Suunta on tärkeä polarisoiduille komponenteille.

• Riittävä välimatka

Komponenttien välillä tulee olla tarpeeksi väliä oikosulkujen estämiseksi ja kunnollisen ilmavirran mahdollistamiseksi.Tiukat välit voivat johtaa ylikuumenemiseen tai häiriöön.Oikea etäisyys helpottaa myös tarkastuksia ja huoltoa.Se varmistaa laitteen turvallisen toiminnan.

• Turvallinen sijoitus

Komponentit on asetettava tukevasti piirilevylle ennen muita kokoonpanovaiheita.Irralliset osat voivat siirtyä tuotannon aikana ja aiheuttaa vikoja.Turvallinen sijoitus parantaa kokoonpanon tarkkuutta.Se myös parantaa tuotteen yleistä vakautta.

• Yhdenmukainen sijoittelu yksiköissä

Kaikkien kokoonpanojen tulee noudattaa yhtenäisiä sijoitusstandardeja.Johdonmukaisuus takaa ennustettavan suorituskyvyn kaikissa tuotteissa.Se myös yksinkertaistaa tarkastuksia ja laadunvalvontaa.Tämä on tärkeää suurtuotannon kannalta.

• Ylityksen ja väärän sijoituksen välttäminen

Komponentit eivät saa ulottua niille osoitettujen alueiden ulkopuolelle.Ulkonevat osat voivat häiritä muita osia tai koteloita.Oikea sijoitus varmistaa yhteensopivuuden lopullisen tuotesuunnittelun kanssa.Se myös ehkäisee mekaanisia ongelmia.

Juotosvaatimukset IPC-A-610:n mukaan

1. Oikea kostutus

Juotteen on kasteltava täysin sekä komponenttijohto että tyyny.Hyvä kostutus luo vahvan sidoksen ja varmistaa johtavuuden.Huono kostutus voi johtaa heikkoihin tai epäluotettaviin liitäntöihin.Visuaalinen sileys osoittaa asianmukaista kostutusta.

2. Hyväksyttävä juotosfiletti

Juotosfileiden tulee olla sileät ja koverat.Tämä muoto osoittaa vahvan ja vakaan liitoksen.Liiallinen tai riittämätön juotos voi heikentää yhteyttä.Oikea fileen muodostus edellyttää luotettavuutta.

3. Juotossiltojen puuttuminen

Juotos ei saa luoda tahattomia yhteyksiä vierekkäisten tyynyjen välille.Sillat voivat aiheuttaa oikosulkuja ja laitevikoja.Saumojen välinen selkeä erotus vaaditaan.Tämä varmistaa piirin oikean toiminnan.

4. Tyhjiöiden ja aukkojen hallinta

Juotosliitoksissa ei saa olla ylimääräisiä aukkoja tai rakoja.Tyhjät voivat heikentää mekaanista lujuutta ja johtavuutta.Minimaalinen tyhjiö on hyväksyttävää luokasta riippuen.Oikeat juotostekniikat auttavat vähentämään vikoja.

5. Ei kylmäjuoteliitoksia

Kylmät liitokset näyttävät tylsiltä ja karkeilta, mikä osoittaa huonoa sidosta.Nämä liitokset voivat johtaa ajoittaisiin vaurioihin.Oikea lämmitys takaa sileät ja kiiltävät juotosliitokset.Tämä parantaa luotettavuutta.

6. Johdonmukainen juotoskattavuus

Juotteen tulee peittää liitosalue tasaisesti ilman ylivuotoa.Epätasainen peitto voi heikentää yhteyttä.Johdonmukaisuus varmistaa tasaisen laadun kaikissa kokoonpanoissa.Se parantaa myös visuaalisen tarkastuksen tuloksia.

IPC-A-610:n sovellukset elektroniikan valmistuksessa

1. Kulutuselektroniikan valmistus

Käytetään laitteissa, kuten älypuhelimissa, televisioissa ja kannettavissa tietokoneissa.Se varmistaa, että tuotteet täyttävät peruslaatustandardit.Valmistajat luottavat siihen massatuotannon johdonmukaisuuden vuoksi.Se auttaa vähentämään virheitä suuren äänenvoimakkuuden lähdössä.

2. Autoelektroniikka

Käytetään ajoneuvojen ohjausjärjestelmissä ja infotainment-yksiköissä.Se varmistaa luotettavuuden vaihtelevissa olosuhteissa.Autojen järjestelmät vaativat tasaista suorituskykyä.Standardi tukee laadunvarmistusta.

3. Ilmailu- ja puolustusjärjestelmät

Käytetään kriittisissä laitteissa, kuten navigointi- ja viestintäjärjestelmissä.Se takaa korkeimman luotettavuustason.Näissä sovelluksissa epäonnistumisia ei hyväksytä.IPC-A-610 tukee tiukkoja laatuvaatimuksia.

4. Lääketieteellisten laitteiden valmistus

Käytetään laitteissa, kuten valvontalaitteissa ja diagnostisissa työkaluissa.Se takaa turvallisen ja luotettavan toiminnan.Lääketieteellisen elektroniikan on täytettävä korkeat vaatimukset.Tämä standardi auttaa säilyttämään tuotteen eheyden.

5. Teollisuuslaitteet

Käytetään koneiden ohjausjärjestelmissä ja automaatiolaitteissa.Se varmistaa tasaisen suorituskyvyn vaativissa ympäristöissä.Luotettavuus on tärkeää jatkuvassa käytössä.IPC-A-610 tukee pitkäaikaista toimintaa.

6. Televiestintä

Sovelletaan verkkolaitteissa ja viestintälaitteissa.Se varmistaa vakaan signaalinsiirron.Keskeytymätön palvelu edellyttää korkeaa luotettavuutta.Standardi auttaa ylläpitämään järjestelmän suorituskykyä.

IPC-A-610-standardien noudattamisen edut

• Parantaa tuotteen luotettavuutta ja suorituskykyä

• Varmistaa tasaisen laadun kaikissa tuotantoerissä

• Vähentää vikoja ja korjauskustannuksia

• Tarjoaa selkeät tarkastusohjeet

• Lisää asiakkaiden luottamusta ja tyytyväisyyttä

• Tukee maailmanlaajuista standardointia valmistuksessa

Haasteet IPC-A-610:n käyttöönotossa

• Edellyttää asianmukaista koulutusta tarkastajilta ja työntekijöiltä

• Lisää tuotanto- ja vaatimustenmukaisuuskustannuksia

• Tarvitsee jatkuvia päivityksiä uusilla versioilla

• Kriteerien tulkinta voi vaihdella joukkueittain

• Edellyttää tiukkoja laadunvalvontaprosesseja

• Saattaa hidastaa tuotantoa suuren volyymin ympäristöissä

IPC-A-610 vs. IPC J-STD-001 vs ISO-standardit

Ominaisuudet	IPC-A-610	IPC J-STD-001	ISO-standardit (esim. ISO 9001)
Ensisijainen painopiste	Määrittää elektronisten kokoonpanojen hyväksyttävyys visuaalisten kriteerien perusteella	Määrittää vaatimukset juotetuille sähkö- ja elektroniikkakokoonpanoille	Määrittää laadun hallintajärjestelmän (QMS) vaatimukset
Laajuus	Kannet valmiiden piirilevykokoonpanojen tarkastus (PCBA)	Kannet juottamisen materiaalit, menetelmät ja prosessiohjaimet	Kannet organisaatioprosessit kaikissa toiminnoissa
Sovellus Taso	Lopputuote tarkastus- ja vastaanottovaihe	Valmistus ja kokoonpanoprosessin vaihe	Kokonainen organisaatioon ja liiketoimintaprosesseihin
Tarkastustyyppi	100% visuaalinen tarkastus vakiokuvien ja ohjeiden avulla	Prosessi todentaminen, testaus ja työn validointi	Sisäinen ja ulkoiset auditoinnit, jotka perustuvat dokumentoituihin menettelyihin
Kohdekäyttäjät	Laatu tarkastajat, tilintarkastajat, tuotannon valvojat	Prosessi insinöörit, teknikot, juotosoperaattorit	Hallinto tiimit, laatupäälliköt, tilintarkastajat
Yksityiskohtien taso	Kohtalainen yksityiskohta visuaalisilla esimerkeillä ja hyväksymisrajoilla	Korkea yksityiskohta tiukat tekniset prosessi- ja materiaalivaatimukset	Korkeatasoinen kehys ilman tuotekohtaisia teknisiä yksityiskohtia
Juottaminen Kattavuus	Arvioi juotetta liitoksen hyväksyttävyys asennuksen jälkeen	Määrittää juotosmateriaalit, lämpötilat ja prosessiohjaimet	Ei määrittele juotos tai tekniset valmistusprosessit
Sertifiointi	IPC sertifiointi (CIS-, CIT-, MIT-ohjelmat)	IPC sertifiointi (CIS, CIT J-STD-001:lle)	Kolmannen osapuolen sertifiointi (esim. ISO 9001:2015)
Teollisuuskäyttö	Elektroniikka valmistuksen ja piirilevyjen kokoonpanon tarkastus	Elektroniikka tuotanto- ja juotostoiminnot	Kaikki toimialat mukaan lukien valmistus, palvelut ja terveydenhuolto
Luotettavuus luokat	3 luokkaa (luokka 1, luokka 2, luokka 3) tuotteen luotettavuuden perusteella	Käyttää samaa 3 luokat kohdistettu IPC-A-610:een	Ei tuotetta luokitusjärjestelmä
Prosessin ohjaus	Rajoitettu valmiiden kokoonpanojen vastaanottotarkastus	Tiukka valvonta juotosprosesseista ja ammattitaitostandardeista	Keskity jatkuva parantaminen ja prosessien johdonmukaisuus
Visuaaliset kriteerit	Laajassa käytössä valokuvat/kuvitukset hyväksytyille/hylätyille päätöksille	Minimaalinen visuaalinen ohjausta;keskittyy mitattavissa oleviin prosessivaatimuksiin	Ei visuaalista tarkastuskriteerit
Dokumentaatio	Visuaalinen viittaus käsikirja hyväksymiskriteereineen	Tekninen yksityiskohtaiset menettelyvaatimukset	Dokumentoitu QMS menettelyt, asiakirjat ja käytännöt
Maailmanlaajuinen Tunnustus	laajasti tunnustettu elektroniikkateollisuudessa	laajasti tunnustettu juotosstandardeista maailmanlaajuisesti	Kansainvälisesti tunnustettu kaikilla toimialoilla
Tarkoitus	Standardoi PCB-kokoonpanojen hyväksymiskriteerit	Varmista johdonmukaiset ja luotettavat juotosprosessit	Varmista johdonmukainen laadunhallinta ja asiakastyytyväisyys

Johtopäätös

IPC-A-610 antaa selkeät säännöt elektronisten kokoonpanojen, mukaan lukien juotosliitosten, komponenttien sijoittelun, puhtauden ja kokonaislujuuden, tarkistamiseen.Sen kolme luokkaa määrittelevät eri laatutasot sen mukaan, kuinka luotettava tuotteen tulee olla.Se auttaa parantamaan tuotteiden laatua, vähentämään vikoja ja luomaan yhtenäisiä tuloksia, mutta vaatii myös asianmukaista koulutusta ja huolellisia prosesseja.Kaiken kaikkiaan se on tärkeä luotettavien elektroniikkatuotteiden tuottamiseksi monilla teollisuudenaloilla.
