Täydellinen opas P-Channel Enhancement MOSFETiin

Näet usein MOSFETejä käytettävän piireissä, mutta niiden todellisen toiminnan ymmärtäminen voi aluksi tuntua hämmentävältä.P-kanavainen MOSFET on yksi yksinkertaisimmista tavoista ohjata virtaa jännitteen avulla, varsinkin kun työskentelet voimalinjojen kanssa.Kun käyt tämän oppaan läpi, näet kuinka sen rakenne, toiminta ja käyttäytyminen yhdistyvät selkeästi.Jokainen osa jakaa asiat hallittavissa oleviksi ideoiksi, joten voit seurata jännitteen vaikutusta virtaan ja kuinka tätä laitetta käytetään todellisissa elektronisissa asetuksissa.

Katalogi

Kuva 1. P-kanavan MOSFET-virrankytkentäpiiri

Mikä on P-Channel Enhancement MOSFET

P-kanavan lisälaite MOSFET on kenttätransistori, joka ohjaa virtaa sähkökentän avulla.Se kuuluu MOSFET-perheeseen, jota käytetään laajalti elektronisissa piireissä kytkentään ja ohjaukseen.Termi parannus tarkoittaa, että laite pysyy oletusarvoisesti pois päältä ja vaatii ulkoisen jännitteen toimiakseen.

Laite kytkeytyy päälle, kun portin ja lähteen väliin syötetään negatiivinen jännite, joka ilmaistaan VGS:nä < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

P-kanavan parannus MOSFETejä käytetään yleisesti piireissä, jotka vaativat ohjattua kytkentää, erityisesti kun kytkinelementti on sijoitettu virtalähteen positiiviselle puolelle, mikä mahdollistaa tehovirran yksinkertaisen ja tehokkaan ohjauksen.

P-kanavan MOSFET-rakenne ja liittimet

Kuva 2. P-kanavan MOSFET-rakenne ja symboli

P-kanavainen MOSFET on rakennettu N-tyypin substraatille, jonka sisään on muodostettu kaksi P-tyypin aluetta, jotka toimivat lähteenä ja viemärinä.Nämä alueet on sijoitettu vastakkaisille puolille, mikä määrittää alueen, jolla virta kulkee laitteen läpi.

Ohut kerros piidioksidia (SiO2) on sijoitettu tämän alueen yläpuolelle ja toimii sähköeristeenä erottaen puolijohdemateriaalin hilasta.Näin portti voi vaikuttaa laitteeseen ilman suoraa sähkökosketusta.

Porttiliitin sijaitsee tämän eristävän kerroksen yläpuolella, linjassa lähteen ja viemärin välissä, ja toimii ohjauspisteenä, jossa jännite syötetään.Lähde tarjoaa varauksenkuljettajat, kun taas viemäri toimii terminaalina, josta virta poistuu.

Useimmissa käytännön malleissa runko tai substraatti on liitetty sisäisesti lähteeseen, mikä yksinkertaistaa rakenteen kolminapaiseksi laitteeksi ja helpottaa käyttöä vakiopiireissä.

Kuinka P-kanava MOSFET toimii

Kuva 3. P-kanavan MOSFETin toimintaperiaate

P-kanavaisen MOSFETin toiminta alkaa, kun hilan ja lähteen väliin syötetään negatiivinen jännite, jolloin eristekerroksen yli syntyy sähkökenttä, joka vaikuttaa hilan alla olevaan alueeseen.Kun tämä jännite kasvaa, reikiä vedetään kohti portin alla olevaa aluetta, jossa ne kerääntyvät lähelle substraatin pintaa ja muodostavat vähitellen johtavan reitin lähteen ja viemärin välille.

Kun tämä polku on muodostettu, nielu-lähdejännitteen käyttäminen mahdollistaa virran kulkemisen kanavan läpi, jota ohjaa reikien liike lähteestä viemäriä kohti.Tällä tavalla hilajännite ohjaa polun muodostumista, kun taas nielujännite ohjaa virran sen läpi osoittaen selkeän yhteyden käytetyn jännitteen ja laitteen käyttäytymisen välillä.

P-kanavan MOSFETin toiminta-alueet

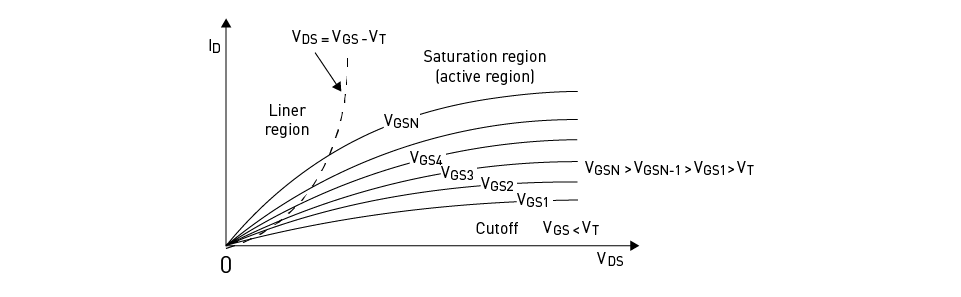

Kuva 4. P-kanavan MOSFET-toimintaalueet

Katkaisualue

Katkaisualueella hila-lähdejännite ei ole riittävän negatiivinen johtamisen mahdollistamiseksi, joten laite jää pois päältä.Tässä tilanteessa lähteen ja nielun välillä ei ole tehokasta virtareittiä, ja tyhjennysvirta on olennaisesti nolla.Kaaviossa tämä alue näkyy vaaka-akselilla, jossa virta on merkityksetön.

Lineaarinen alue

Lineaarisella alueella MOSFET alkaa johtaa, ja nieluvirta kasvaa, kun nielu-lähdejännite kasvaa.Käyrät nousevat tasaisesti tällä alueella, mikä osoittaa, että virta reagoi suoraan jännitteen muutoksiin.Laite käyttäytyy kuin muuttuva vastus, jossa virran taso riippuu sekä hilajännitteestä että käytetystä nielujännitteestä.Tämä alue on hyödyllinen, kun tarvitaan ohjattua virran vaihtelua.

Kylläisyysalue

Kyllästysalueella käyrät alkavat litistää, mikä osoittaa, että nieluvirta ei enää kasva merkittävästi nielujännitteen lisämuutoksissa.Laite toimii vakaammassa tilassa ja tarjoaa lähes vakiovirran tietylle hilajännitteelle.Jokainen käyrä edustaa erilaista hilajännitetasoa, ja korkeammat negatiiviset hilajännitteet johtavat korkeampiin virtatasoihin tällä alueella.

Puristustila ja virransäätö MOSFETissä

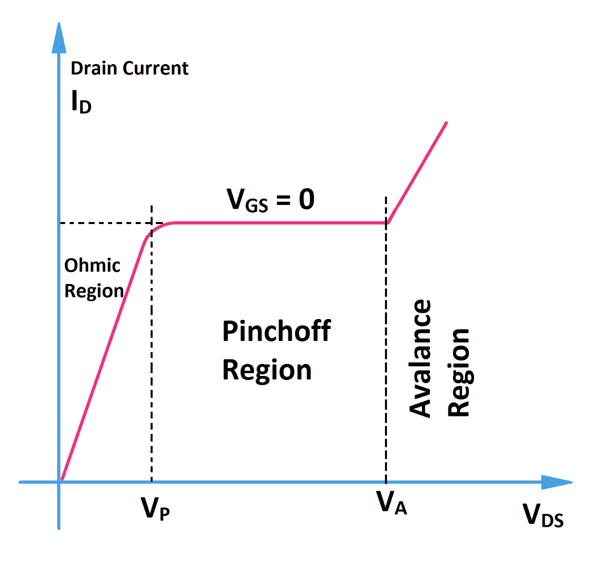

Kuva 5. MOSFETin puristuminen ja nykyinen käyttäytyminen

Puristustila ilmenee, kun johtava kanava MOSFETin sisällä kapenee lähellä nieluliitintä, kun nielu-lähdejännite kasvaa, mikä johtuu tyhjennysalueen laajenemisesta, joka pienentää tehollista kanavan leveyttä kyseisessä päässä.

Tämän kaventumisen kehittyessä nielujännitteen lisäkorotukset eivät enää aiheuta merkittävää virran lisäystä, koska rajoitettu kanava rajoittaa lisävirtausta, vaikka johtuminen jatkuu laitteen läpi.Tämä käyttäytyminen näkyy ominaiskäyrässä, jossa virtatasot alkavat tasoittua tietyn jännitteen jälkeen, mikä osoittaa, että virta ei ole enää riippuvainen nielujännitteestä.

Tässä tilassa nieluvirtaa ohjaa ensisijaisesti gate-to-source -jännite (VGS), jossa tämän jännitteen säätäminen muuttaa kanavan leveyttä ja asettaa suoraan virran tason.

V-I P-kanavan MOSFETin ominaisuudet

Kuva 6. P-kanavan MOSFET V-I -ominaisuudet

P-kanavaisen MOSFETin V-I-ominaisuudet osoittavat, kuinka nieluvirta (ID) vaihtelee nielu-lähdejännitteen (VDS) mukaan eri hila-lähdejännitteillä (VGS).Nämä suhteet esitetään käyrinä, jolloin jokainen käyrä edustaa tiettyä hilajännitetasoa.

Jokainen käyrä vastaa erilaista VGS:ää, ja kun tämän jännitteen suuruus kasvaa, käyrät siirtyvät ylöspäin, mikä osoittaa korkeampia virtatasoja.Tämä tekee selväksi, että käytetty hilajännite vaikuttaa voimakkaasti laitteen läpi kulkevaan virtaan.

Pienemmillä VDS-arvoilla käyrät nousevat huomattavalla kulmakertoimella, mikä osoittaa, että virta kasvaa nielujännitteen kasvaessa.Kun VDS jatkaa kasvuaan, käyrät tasoittuvat vähitellen, mikä osoittaa, että virta tulee vähemmän riippuvaiseksi nielujännitteen lisämuutoksista.

Ero P-kanavan ja N-kanavan MOSFETin välillä

Kuva 7. P-kanava vs. N-kanava MOSFET-piirit

Ero P- ja N-kanavaisten MOSFETien välillä määräytyy pääasiassa niiden jännitevaatimusten, varauskantajien ja suorituskykyominaisuuksien perusteella, jotka kaikki vaikuttavat siihen, miten niitä käytetään piireissä.

P-kanavainen MOSFET kytkeytyy päälle, kun negatiivista hila-lähdejännitettä (VGS) syötetään, kun taas N-kanavainen MOSFET vaatii positiivisen VGS:n, ja tämä napaisuusero vaikuttaa siihen, miten kutakin laitetta ohjataan ja sijoitetaan piirissä, erityisesti kun ohjataan virtalähteen eri puolia.

Nämä kaksi laitetta eroavat myös käytetyistä varauksenkantajista.P-kanavaiset MOSFETit käyttävät reikiä, kun taas N-kanavaiset MOSFETit käyttävät elektroneja, ja koska elektronit liikkuvat helpommin puolijohdemateriaalin läpi, N-kanavaiset laitteet tarjoavat yleensä paremman johtavuuden ja nopeamman vasteen.

Tämä johtaa eroihin suorituskyvyssä, jossa N-kanavaiset MOSFETit tarjoavat tyypillisesti pienemmän resistanssin ja korkeamman hyötysuhteen, mikä tekee niistä sopivia nopeisiin ja suurivirtasovelluksiin, kun taas P-kanavaiset MOSFETit ovat usein suositeltavia korkean puolen kytkentään, jossa tarvitaan positiivisen syöttölinjan ohjausta, vaikka niiden suorituskyky on yleensä alhaisempi.

P-Channel MOSFETin sovellukset

P-kanavaista MOSFETiä käytetään yleisesti piireissä, joissa tarvitaan yksinkertaista ja luotettavaa virran ohjausta, erityisesti teholähteen positiivisella puolella.Sen kyky käynnistyä negatiivisella hilajännitteellä tekee siitä sopivan kokoonpanoihin, joissa tarvitaan suoraa syöttölinjan ohjausta.

Yksi yleinen sovellus on yläpuolen kytkentä, jossa MOSFET sijoitetaan virtalähteen ja kuorman väliin.Tässä asetelmassa sen avulla piiri voi kytkeä tai katkaista virran katkaisematta maadoitusreittiä, mikä auttaa ylläpitämään vakaata toimintaa monissa järjestelmissä.

Sitä käytetään myös tehonsäätöpiireissä, joissa se säätelee virran kulkua komponentteihin, kuten anturit, mikro-ohjaimet tai pienet elektroniset moduulit.Tämä tekee siitä hyödyllisen akkukäyttöisissä laitteissa, joissa ohjattu virransyöttö auttaa hallitsemaan energiankulutusta.

Lisäksi P-kanavaiset MOSFETit löytyvät usein kuormankytkentä- ja suojapiireistä, joissa ne auttavat estämään ei-toivotun virrankulutuksen tai mahdollistavat järjestelmän eri osien selektiivisen ohjauksen.Nämä sovellukset perustuvat laitteen kykyyn tarjota yksinkertaista ja tehokasta vaihtoa minimaalisella ohjauksen monimutkaisella toiminnalla.

P-Channel MOSFETin edut ja rajoitukset

Edut	Rajoitukset
Yksinkertainen yläpuolen vaihto	Korkeampi päällekytkentävastus verrattuna N-kanavaan
Helpompi porttikäyttö joissain piireissä	Pienempi virran kapasiteetti
Toimii hyvin positiivisen tarjonnan ohjauksen kanssa	Hitaampi kytkentänopeus
Vähimmäisvirta vaaditaan	Alempi tehokkuus suuritehoisissa sovelluksissa
Soveltuu pienjännitejärjestelmiin	Suurempi tehohäviö vastuksen vuoksi
Yksinkertainen piirisuunnittelun toteutus	Suurempi laitekoko samaan suorituskykyyn
Perusasetuksissa ei tarvita monimutkaista ohjainta	Lisää lämpöä kuormituksen alla
Hyvä kuorman vaihtoon ja suojaukseen	Soveltuu vähemmän korkeataajuiseen käyttöön
Yhteensopiva akkukäyttöisten laitteiden kanssa	Rajoitettu suorituskyky suurvirtamalleissa
Vakaa toiminta perusohjauspiireissä	Yleensä korkeammat kustannukset vastaavasta suorituskyvystä

Johtopäätös

P-kanavainen MOSFET antaa sinulle yksinkertaisen tavan ohjata virtaa jännitteen avulla, mikä tekee siitä hyödyllisen monissa peruspiireissä.Näet kuinka sen rakenne tukee sen toimintaa ja kuinka jännite vaikuttaa suoraan virrankulkuun.Kun liikut sen toiminta-alueiden ja ominaisuuksien läpi, käyttäytyminen on helpompi ymmärtää.Vertailu N-kanavaisiin laitteisiin auttaa myös selventämään, milloin kutakin tyyppiä tulee käyttää.Todellisissa piireissä se valitaan usein yläpuolen kytkentään ja yksinkertaisiin ohjaustehtäviin.Vaikka sillä on joitain rajoituksia, se toimii silti hyvin monissa käytännön asetuksissa.Näiden perusasioiden ymmärtäminen auttaa sinua käyttämään sitä varmemmin suunnitelmissasi.
