Opas ADS1115: Compact ja Matalavirtaa 16-bittinen ADC

Texas-instrumenttien ADS1115 IC määrittelee tarkkuuden ja sopeutumiskyvyn analogisen ja digitaalisen muuntamisen maailmassa.Tämä kompakti laite ylittää korkean resoluution 16-bittisen ADC: n, ohjelmoitavan vahvistusvahvistimen (PGA) ja edistyneen vertailun toiminnallisuuden ja edistyneen vertailun toiminnallisuudet mikrokontrollereissa, kuten Arduino ja ESP8266.Ihanteellinen sovelluksiin, jotka vaativat poikkeuksellista tarkkuutta, kuten ympäristön seurantaa, lääketieteellisiä laitteita ja akunhallintaa, ADS1115 siltaa saumattomasti aukon analogisten signaalien ja digitaalisen käsittelyn välillä.Tässä artikkelissa tutkimme ADS1115: n PIN -määritystä, ominaisuuksia, työperiaatteita ja monipuolisia sovelluksia, jotka valaisevat tiedonkeruujärjestelmiä ja yksinkertaistaa projektisuunnitelmia.Sukella selvittääksesi, kuinka tämä monipuolinen ADC lisää tarkkuutta ja luotettavuutta monilla teollisuudenaloilla.

Luettelo

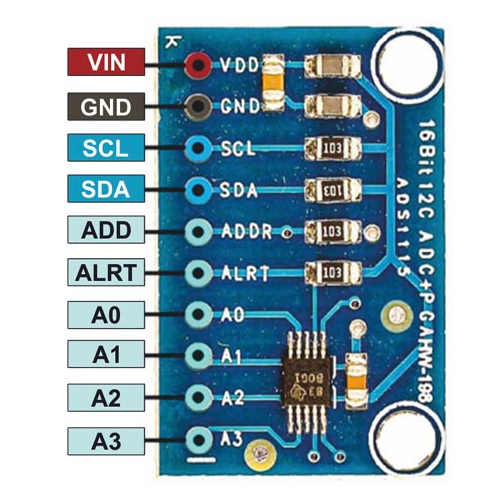

Pinout -kokoonpano

Nimeä	PIN -PIN -kuvaus
Addr	I2C -osoite Select (Slave)
Hälytys/rdy	Digitaalinen vertailulähtö tai muuntaminen valmis
Hölynpöly	Pohja
Ain0	Differentiaalikanava 1: yksipäinen kanavan 1 tulo tai Negatiivinen tulo
Ain1	Differentiaalikanava 1: yksipäinen kanava 2 tulo tai Negatiivinen tulo
Ain2	Differentiaalikanava 2: yksipäinen kanavan 3 tulo tai Positiivinen syöttö
Ain3	Differentiaalikanava 2: yksipäinen kanavan 4 tulo tai Negatiivinen tulo
VDD	Virtalähde: 2,0 V - 5,5 V
SDA	Sarjatiedot: lähettää ja vastaanottaa tietoja (käytetään I2C: hen viestintä)
SCL	Sarjakellotulo: kellot tiedot SDA: sta (käytetään I2C: hen viestintä)

Ominaisuudet ja tiedot

Ominaisuus	Eritelmä
Käyttölämpötila -alue	–40 ° C - +125 ° C
Toimitusalue	2,0 V - 5,5 V (minimin AVDD: 2 V, enimmäistulojännite: 5,5 V)
Alhainen virtakulutus	150 μA (jatkuvassa konversiotilassa)
Rajapinta	I2C (neljä nasta-valittavaa osoitetta)
Vertailu	Ohjelmoitava
Tulot	Neljä yksipäistä tuloa tai kaksi differentiaalista tuloa
Asettumisaika	Yhden syklin
Tiedonsiirto	Ohjelmoitava, 8 SPS - 860 SPS
Oskillaattori	Sisäinen

Vastaavat mallit

Kun harkitset vaihtoehtoja samassa tuoteperheessä, useat vaihtoehdot esittelevät itselleen:

Olla ADS1113

Olla ADS1114

Olla ADS1013

Olla ADS1014

Olla ADS1015

Analogisen ja digitaalisen muuntamisen maailmassa muutama merkittävä ICS erottuu:

Olla ADC0804: Tämä laite on DIP-20-paketti ja tarjoaa 8-bittisen resoluution analogiseen digitaaliseen muuntamiseen.

Olla ADC0808: DIP-28: een pakattu tässä 8-bittisessä A/D-muuntimessa on 8-kanavainen multiplekseri, mikä parantaa sen monipuolisuutta.

Olla ADC0809: Samoin kuin ADC0808, tämä laite on myös 8-bittinen A/D-muunnin, jossa on 8-kanavainen multiplekseri, joka on esitetty DIP-28-paketissa.

Lisäksi ADC: n maisema sisältää erilaisia ​​muita huomionarvoisia vaihtoehtoja:

Olla HI7190IP

Olla MC1408

Olla ICL7135

Olla Max186

Olla MCP3201

Olla MCP3008

Olla MCP3202

ADS1115 IC: n työperiaate

Se ADS1115 Toimii käsittelemällä neljä analogista tuloa (A0, A1, A2, A3), jotka johdetaan multiplekserin kautta ohjelmoitavalle vahvistusvahvistimelle (PGA).Tämä arkkitehtuuri sallii analogisen-digitaalisen muuntimen (ADC) käsittelemään laajaa syöttöaluetta, joka ulottuu ± 256 mV-± 6,144 V. Kun signaali on vahvistettu, se muuttuu 16-bittiseksi digitaalimuotoksi, joka myöhemmin onLähetetään I2C -käyttöliittymän kautta käyttämällä SDA-, SCL- ja Addr -nastaja.

Multipleksointi ja signaalin monistus

Multiplekseri on ADS1115: n toiminnan perusta, koska se päättää, mitkä analogiset tulot prosessoidaan milloin tahansa.Valitsemalla peräkkäin jokainen tulo, ADS1115 hallitsee tehokkaasti useita signaaleja ilman ylimääräisiä komponentteja.Tämä ominaisuus on pääosin edullinen tilanteissa, joissa sekä tila että budjetti ovat rajoitetut.Lisäksi ohjelmoitava vahvistusvahvistin parantaa ADS1115: n joustavuutta, jolloin voit mukauttaa GAIN -asetuksia tulosignaalien yksilöllisten ominaisuuksien perusteella.Tällainen sopeutumiskyky lisää tarkkuutta sovelluksissa, joissa on vaihtelevia signaalitasoja, varmistaen, että ADC pysyy optimaalisella toiminta -alueella.

Muuntamisprosessi ja digitaalinen lähtö

ADS1115: n muuntamisprosessi on suunniteltu huolellisesti saavuttamaan korkea tarkkuus.16-bittisellä resoluutiolla se voi edustaa 65 536 erillistä arvoa, mikä mahdollistaa syöttötasojen hienovaraiset erot.Tämä rakeisuus on pääasiassa merkittävää anturitiedon hankkimisessa, jossa jopa tulosignaalin pienet variaatiot voivat olla huomattava merkitys.I2C -rajapinnan kautta käytävä digitaalinen lähtö yksinkertaistaa integraatiota mikrokontrollereiden ja muiden digitaalisten laitteiden kanssa.I2C -protokolla, joka on tunnustettu sen suoraviivaisuudesta ja tehokkuudesta, sallii useita laitteita jakaa samat viestintälinjat, mikä parantaa järjestelmäarkkitehtuuria.

Vertailun toiminnallisuus

ADS1115: n huomionarvoinen näkökohta on sen sisäänrakennettu ohjelmoitava digitaalinen vertailu, joka arvioi jatkuvasti analogista tuloa ennalta määritettyä referenssijännitettä vastaan.Tämä ominaisuus voi aktivoida valmiiden (RDY) tai hälytystilojen lähtösignaalit helpottaen tulosignaalin vaihteluita.Tällaista toiminnallisuutta käytetään todellisissa valvontajärjestelmissä, joissa vaaditaan nopeat toimenpiteet anturin lukemien perusteella.Esimerkiksi ympäristönvalvontasovelluksissa vertailu voi ilmoittaa mikrokontrollerille, kun epäpuhtaustasot ylittävät turvalliset kynnysarvot, mikä mahdollistaa oikea -aikaiset toimenpiteet terveyden ja turvallisuuden turvaamiseksi.

ADS1115 -analogin hyödyntäminen digitaalimuuntimeen IC

ADS1115, joka on esitelty esteettömällä breakout -levyllä, tarjoaa saumattoman integraatiokokemuksen eri alustoilla, kuten Arduino, ESP8266 ja Raspberry Pi, I2C -rajapinnan kautta.Tässä 16-bittisessä tarkkuudessa ADC sisältää neljä multipleksoitua tuloa, mikä mahdollistaa sekä yksilölliset että differentiaalimittaukset.Tällainen sopeutumiskyky edistää luotettavuuden tunnetta, varsinkin kun hyödynnetään sen kalibroitua referenssiä parannetun tarkkuuden saavuttamiseksi.

ADS1115 toimii muuttamalla analogiset signaalit digitaaliseksi dataksi, jonka mikrokontrollerit voivat helposti käsitellä.Tällä muuntamisella on huomattava rooli sovelluksissa, jotka vaativat tarkkoja mittauksia, kuten ympäristön seuranta- ja tiedonkeruujärjestelmiä.Voit valita yksipäiset ja differentiaaliset tulot räätälöimällä laitteen tiettyjen mittausvaatimusten täyttämiseksi.Esimerkiksi differentiaalimittausten hyödyntäminen voi merkittävästi minimoida kohinan, mikä on huomattava etu sähköisissä häiriöissä olevissa ympäristöissä.

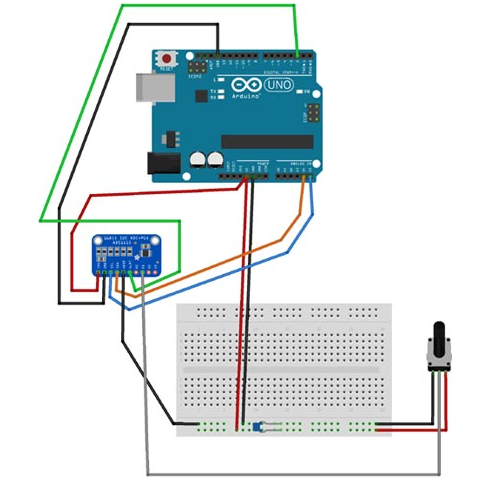

Yhteyksien helpottamiseksi ADS1115 -breakout -kortin ja arduinon välinen vaadittu johdotus on esitetty alla olevassa taulukossa:

Arduino -levyn nasta	ADS1115 -nasta	Kuvaus
5V	VDD	Virtalähde ADS1115
Hölynpöly	Hölynpöly	Maayhteys
A5	SCL	I2C -kellolinja
A4	SDA	I2C -datalinja
Hölynpöly	Addr	Asettaa I2C -osoitteen
2	Ali	Hälytys/valmis tappio keskeytykselle
10 kk potin pyyhin.	A1	Analoginen tulokanava A1

Kytke 10K potentiometrin päät 5 V: ksi ja GND: hen.Kytke lisäksi 100NF -kondensaattori välillä 5 V ja GND.

Käyttötarkoitukset

ADS1115 on luonut näkyvän läsnäolon laajalle sovelluspaikalle korostaen sen sopeutumiskykyä ja korkeaa suorituskykyä.Sen integrointi kulutuselektroniikkaan ei vain lisää kokemustasi, vaan myös resonoi tiedonkeruun tarkkuuden halu.Esimerkiksi kannettavissa instrumentoinnissa ADS1115 helpottaa tarkkoja lukemia, jotka ovat dynaamisia kenttämittauksille, mikä edistää luottamusta ja luotettavuutta monissa ympäristöissä.

Kulutuselektroniikka

Kulutuselektroniikka-alalla ADS1115 käytetään usein laitteissa, jotka vaativat korkearesoluutioista analogista digitaalista muuntamista.Tämä kattaa äänilaitteet, joissa äänenlaatu on erittäin tärkeää.Laitteen kyky havaita hienovaraiset signaalin muunnelmat voivat merkittävästi nostaa äänitarvikeutta, tekijää, joka resonoi syvästi kanssasi.Voit usein ilmaista heidän tyytyväisyytensä huomauttaen, että ADS1115: llä varustetut järjestelmät tarjoavat selkeyden ja syvyyden äänen, joka parantaa perusteellisesti heidän kuuntelukokemustaan.

Kannettavat instrumentit

ADS1115: n merkitys kannettavissa instrumentoinnissa on huomionarvoinen.Sen alhainen virrankulutus tekee siitä ihanteellisen akkukäyttöisille laitteille, joissa tehokkuudella on huomattava arvo.Esimerkiksi ympäristön seurantatyökaluissa ADS1115 tarjoaa tarkkoja lämpötilan ja kosteuden lukemia, joita käytetään tutkimukseen ja tiedonkeruun.Voit usein huomauttaa, että näiden instrumenttien datan luotettavuus vaikuttaa huomattavasti heidän havaintojensa eheyteen korostaen emotionaalisia investointeja tarkkoihin tutkimustuloksiin.

Lämpötilan mittausjärjestelmät

Lämpötilan mittausjärjestelmät saavat merkittäviä etuja ADS1115: n tarjoamasta tarkkuudesta.Kodin automatisointiin kohdistuvissa sovelluksissa tarkkojen lämpötilan lukemien ylläpitäminen on välttämätöntä.ADS1115: n sisällyttäminen mahdollistaa nykyisen seurannan, joka voi saada aikaan oikea -aikaisia ​​toimenpiteitä prosessinhallinnassa.Havainnot osoittavat, että tätä komponenttia käyttäviä järjestelmiä kokee vähemmän vaihtelua, mikä edistää vakaan operatiivista ympäristöä, joka myötävaikuttaa mielenrauhaan sinulle.

Akun jännite ja virranvalvonta

ADS1115 osoittautuu enimmäkseen hyödyksi akkujännitteeseen ja virranvalvontaan keskittyneissä sovelluksissa.Sen kyky toimittaa tarkkoja mittauksia auttaa optimoimaan akun suorituskyvyn ja laajentamaan pitkäikäisyyttä.Voit huomata, että ADS1115: n sisältävät akkujen hallintajärjestelmät mahdollistavat lataustasojen ja purkausnopeuksien tehokkaan seurannan.Tämä kyky parantaa akun käyttöä ja huoltoa koskevaa päätöksentekoa, mikä johtaa viime kädessä kestävämpaan lähestymistapaan energianhallintaan.

Tehdasautomaatio ja prosessin hallinta

Tehdasautomaatiossa ja prosessien hallinnassa ADS1115: llä on perusrooli tiedonkeruujärjestelmissä.Sen korkea tarkkuus ja nopea vasteaika mahdollistavat erilaisten parametrien nykyisen seurannan, jota käytetään toiminnan tehokkuuden ylläpitämiseen.Palaute sinulta korostaa luotettavan tiedon arvoa ohjausprosessin säädöissä, mikä voi tuottaa huomattavia kustannussäästöjä ja lisätä tuottavuutta.Emotionaalinen yhteys tehokkuuteen ja suorituskykyyn johtaa sitoutumiseen tällaisen luotettavan tekniikan hyödyntämiseen.

2D -malli ja mitat asettelu

Muistiinpanot-

• Kaikki lineaariset mitat ovat millimetreinä.Kaikki mitat Suluet ovat vain viitteet.Mitta ja sietokyky ovat asme Y14,5 m.

• Tätä piirustusta voidaan muuttaa ilman erillistä ilmoitusta.

• Tämä ulottuvuus ei sisällä homeen salamaa, ulkonemia tai porttiurat.Muotin salama, ulkonemat tai porttiurut eivät saa ylittää 0,15 mm / puolella.

• Tämä ulottuvuus ei sisällä väliaikaisia ​​salamaa.Välikierto Flash ei saa ylittää 0,25 mm sivua kohti.

• Viite: Jedec-rekisteröinti MO-187, variaatio BA.
