Cylindrical Battery Holders.pdf2378-5121-TG -teknologiavaatimukset

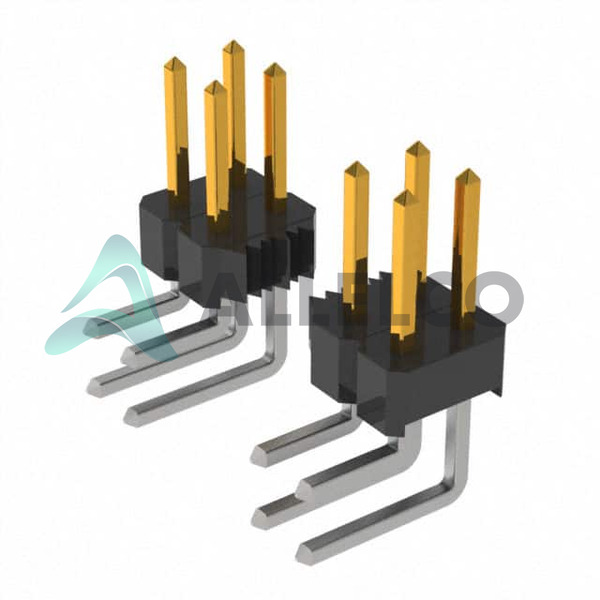

3M - 2378-5121-TG Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin 3M - 2378-5121-TG
| Tuoteominaisuus | Attribuuttiarvo | |
|---|---|---|
| Valmistaja | 3M | |
| Voltage Rating | - | |
| päättyminen | Solder | |
| Tyyli | Board to Board or Cable | |
| peittänyt | Unshrouded | |
| Sarja | 2300 | |
| Riviväli - Mating | 0.100' (2.54mm) | |
| Pitch - Mating | 0.100' (2.54mm) | |
| Paketti | Bulk | |
| Yleinen kosketuspituus | - | |
| Käyttölämpötila | -55°C ~ 105°C | |
| Rivien | 2 | |
| Joitakin paikkoja Loaded | All | |
| Joitakin paikkoja | 78 | |
| Asennustyyppi | Through Hole, Right Angle | |
| Materiaali Paloluokitus | UL94 V-0 | |
| Paritetuille pinoaminen Heights | - | |
| Differentiaalitietojen Transmission | Thermoplastic, Glass Filled |
| Tuoteominaisuus | Attribuuttiarvo | |
|---|---|---|
| Eristyskorkeus | 0.242' (6.14mm) | |
| Eristysväri | Black | |
| Tulosuoja | - | |
| ominaisuudet | - | |
| kiinnitys tyyppi | Push-Pull | |
| Nykyinen luokitus (AMPS) | 3A | |
| Yhteydenotto Tyyppi | Male Pin | |
| Ota yhteys muotoon | Square | |
| Yhteydenotto Material | Copper Alloy | |
| Yhteyden pituus - Post | 0.110' (2.79mm) | |
| Kontaktin pituus - Mating | 0.230' (5.84mm) | |
| Yhteyden viimeistelypaksuus - Post | 100.0µin (2.54µm) | |
| Kontaktin pintapaksuus - pinnoitus | 10.0µin (0.25µm) | |
| Yhteyshenkilön nimi - Post | Tin-Lead | |
| Yhteys Maali - Mating | Gold | |
| Liitintyyppi | Header | |
| Perustuotteenumero | 2378 | |
| Sovellukset | - |
| MääRITE | KUVAUS |
|---|---|
| RoHs-tila | RoHS-vaatimustenvastaisuus |
| Kosteuden herkkyystaso (MSL) | 1 (Unlimited) |
| Saavuttaa tila | REACH Affected |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
Kolmella oikealla olevalla osalla on samanlaiset eritelmät kuin 3M 2378-5121-TG.
| Tuoteominaisuus |  |
 |
 |
 |
|---|---|---|---|---|
| Osa numero | 2378-5121-TG | 2378-6221-TG | 2378-6121-TG | 2378-5221-TG |
| Valmistaja | 3M | 3M | 3M | 3M |
| Paketti | Bulk | Bulk | Bulk | Bulk |
| Eristyskorkeus | 0.242' (6.14mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.242' (6.14mm) |
| Sarja | 2300 | 2300 | 2300 | 2300 |
| Yhteyden pituus - Post | 0.110' (2.79mm) | 0.120' (3.05mm) | 0.120' (3.05mm) | 0.110' (2.79mm) |
| Pitch - Mating | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
| Tyyli | Board to Board or Cable | Board to Board or Cable | Board to Board or Cable | Board to Board or Cable |
| Yhteyshenkilön nimi - Post | Tin-Lead | Tin-Lead | Tin-Lead | Tin-Lead |
| Yhteydenotto Tyyppi | Male Pin | Male Pin | Male Pin | Male Pin |
| Nykyinen luokitus (AMPS) | 3A | 3A | 3A | 3A |
| Differentiaalitietojen Transmission | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled |
| Riviväli - Mating | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
| Perustuotteenumero | 2378 | 2378 | 2378 | 2378 |
| Yhteyden viimeistelypaksuus - Post | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) |
| Käyttölämpötila | -55°C ~ 105°C | -55°C ~ 105°C | -55°C ~ 105°C | -55°C ~ 105°C |
| Ota yhteys muotoon | Square | Square | Square | Square |
| Asennustyyppi | Through Hole, Right Angle | Through Hole | Through Hole | Through Hole, Right Angle |
| ominaisuudet | - | - | - | - |
| Sovellukset | - | - | - | - |
| päättyminen | Solder | Solder | Solder | Solder |
| Materiaali Paloluokitus | UL94 V-0 | UL94 V-0 | UL94 V-0 | UL94 V-0 |
| Voltage Rating | - | - | - | - |
| Kontaktin pintapaksuus - pinnoitus | 10.0µin (0.25µm) | 10.0µin (0.25µm) | 10.0µin (0.25µm) | 10.0µin (0.25µm) |
| Tulosuoja | - | - | - | - |
| Paritetuille pinoaminen Heights | - | - | - | - |
| Rivien | 2 | 2 | 2 | 2 |
| Kontaktin pituus - Mating | 0.230' (5.84mm) | 0.318' (8.08mm) | 0.230' (5.84mm) | 0.318' (8.08mm) |
| Yleinen kosketuspituus | - | 0.538' (13.67mm) | 0.450' (11.43mm) | - |
| Yhteys Maali - Mating | Gold | Gold | Gold | Gold |
| Yhteydenotto Material | Copper Alloy | Copper Alloy | Copper Alloy | Copper Alloy |
| kiinnitys tyyppi | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
| Joitakin paikkoja Loaded | All | All | All | All |
| peittänyt | Unshrouded | Unshrouded | Unshrouded | Unshrouded |
| Joitakin paikkoja | 78 | 78 | 78 | 78 |
| Eristysväri | Black | Black | Black | Black |
| Liitintyyppi | Header | Header | Header | Header |
