Miksi valita LFX125EB-03FN256I projektillesi

Oikean FPGA: n valitseminen voi tehdä suunnittelustasi nopeamman, joustavamman ja helpompaa työskennellä.LFX125EB-03FN256I Lattice Semiconductorista on rakennettu nopeaa suorituskykyä varten pitäen virrankäyttöä alhaisena.Se tarjoaa välittömän käynnistyksen, sisäänrakennetun muistin ja uudelleenohjelmointiominaisuudet, joiden avulla on helppo päivittää lennossa.Eri jännitetasojen, edistyneiden I/O -vaihtoehtojen ja runsaan logiikkavarojen tuella se sopii sujuvasti moniin järjestelmiin.Työskenteletkö teollisuuskoneiden, viestintäverkkojen tai älylaitteiden kanssa, tämä FPGA antaa sinulle luotettavan suorituskyvyn.Se on vahva valinta projekteille, jotka tarvitsevat nopean tiedonkäsittelyn, helpon asennuksen ja joustavan logiikan hallinnan.Hyödyt myös Latticen suunnittelutyökaluista ja tukivaihtoehdoista sujuvan kehityksen kannalta.

Luettelo

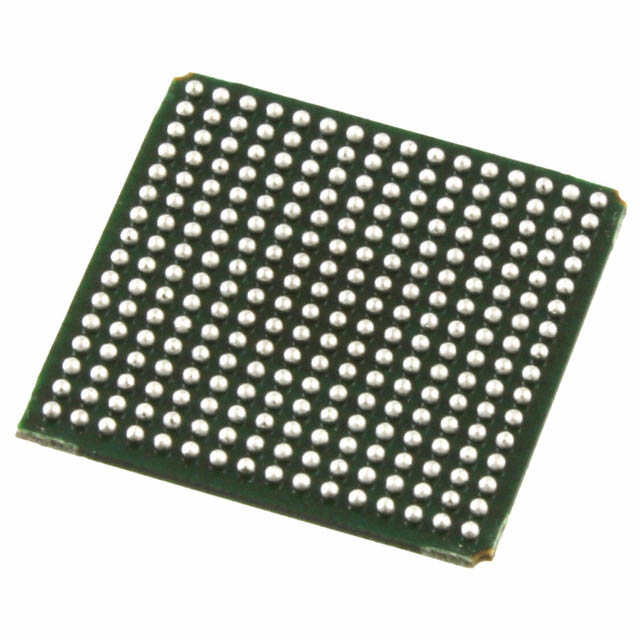

LFX125EB-03FN256I Yleiskatsaus

Se LFX125EB-03FN256I on pienitehoinen, nopea FPGA Lattice's ISPXPGA® -sarjasta.Se yhdistää SRAM-pohjaisen uudelleenohjelmoinnin joustavuuden haihtumattoman E2 CMOS -muistin mukavuuteen, mikä mahdollistaa nopean käynnistyksen tarvitsematta ulkoista muistia.Tämä laite tukee jopa 1,25 miljoonaa järjestelmäporttia ja 256 I/O -nastaa, joten se sopii monille sulautetuille malleille.Se toimii 1,8 V, 2,5 V: llä tai 3,3 V: llä, joten se sopii helposti erilaisiin järjestelmän asetuksiin.Sisäänrakennetulla kaksikarjan muistilohkolla, PLL: llä ja joustavalla I/O-tuella se auttaa sinua käsittelemään tehokkaasti monimutkaisia ​​logiikkatehtäviä.Laite toimii ISPlever ™ -suunnittelutyökalujen kanssa ja tukee IP -ytimiä nopeamman kehityksen saavuttamiseksi.Rakennatko viestintäjärjestelmiä tai sulautettuja ohjaimia, tämä malli tarjoaa sujuvan suorituskyvyn ja helpon integraation.Jos ostat irtotavarana, tavoita meille tänään erityinen hinnoittelu ja nopea toimitus.

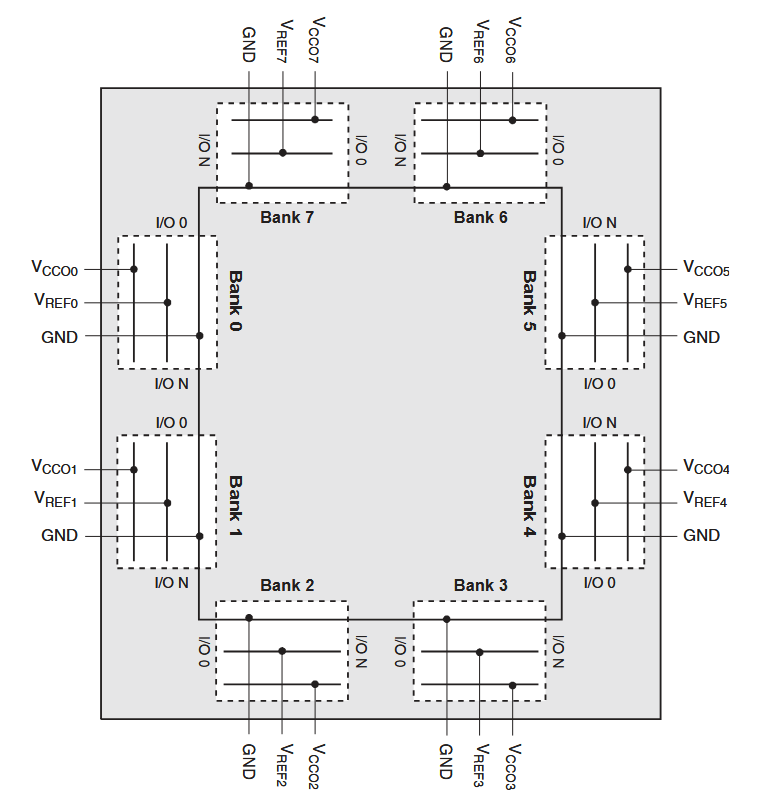

LFX125EB-03FN256I SYSIO BANKS

LFX125EB-03FN256I FPGA Lattice Semiconductorista sisältää kahdeksan Sysio-pankkia, joista kukin on suunniteltu käsittelemään erilaisia ​​syöttö- ja lähtöstandardeja.Näillä pankeilla on oma teho (VCCO) ja viitejännite (VREF) -asetukset, joiden avulla voit asettaa erilaisia ​​jännitetasoja suunnittelusi eri osille.Tämä asennus auttaa FPGA: n yhdistämisessä muihin laitteisiin, jotka saattavat käyttää erilaisia ​​jännittasoja.Jokainen pankki tukee erilaisia ​​I/OTämä joustavuus helpottaa FPGA: n integrointia erilaisiin järjestelmiin.Valitsemalla jokaiselle pankille oikeat asetukset, voit varmistaa, että suunnittelusi toimii hyvin muiden komponenttien kanssa ja saavuttaa suorituskykytavoitteesi.

LFX125EB-03FN256I ominaisuudet

Välitöntä sisäänrakennetulla muistilla

Voit käynnistää LFX125EB-03FN256i vain muutamassa mikrosekunnassa sen E2 CMOS -muistin ansiosta.Ulkoista kokoonpanomuistia ei tarvita, mikä auttaa myös suojaamaan suunnittelua kopioimalta.

Joustavat uudelleenohjelmointivaihtoehdot

Tämä laite tukee sekä haihtumattomia E2 CMOS- että SRAM-logiikkakennoja.Voit määrittää sen uudelleen milloin tahansa ilman virtaa, käyttämällä tavanomaista IEEE 1532 tai 1149.1 -työkaluja tai mikroprosessoriliitäntää.

Korkea logiikkatiheys monimutkaisissa tehtävissä

Järjestelmäporttien ollessa 139–1,25 miljoonaa ja jopa 496 I/O -nastat, tämä malli sopii hyvin vaativiin logiikkasovelluksiin.Se tukee myös useita jännitteitä - 1,8 V, 2,5 V ja 3,3 V - mikä on helppo integroida järjestelmään.

Monipuoliset ohjelmoitavat funktioyksiköt

Jokainen PFU sisältää neljä LUT-4: tä ja kaksi flip-flopsia kohden, antaen sinun rakentaa kaiken laskureista kertoimiin.Tämä rakenne tukee syvää putkistoa ja optimoitua logiikan käsittelyä.

Sulautettu sysmem -RAM ja hajautettu muisti

Saat monentyyppisiä muistilohkoja yhden, kaksoisportin, FIFO: n ja siirtorekisterin tarpeisiin.Jokainen PFU on myös jakanut muistin, mikä tekee tiedonkäsittelystä nopeamman ja joustavamman.

Edistynyt kelloohjaus kahdeksalla PLLS: llä

Laitteessa on kahdeksan Sysclock PLLS, jotka tukevat 10MHz - 320MHz.Voit moninkertaistaa, jakaa tai vaihtaa kellonsignaaleja hienoilla 250PS -askelmuutoilla.

Nopea I/O-tuki sysiolla

Sinulla on hyötyä nykyaikaisten muisti- ja väylästandardien, kuten SSTL, HSTL, PCI, LVDS ja muut, tuesta.I/O -nastat ovat myös 5 V: n suvaitsevaisia, ja voit säätää aseman voimakkuutta järjestelmän tarpeiden vastaamiseksi.

Kaksi tuotevarianttia joustavuuden kannalta

Valitse korkean suorituskyvyn versio SYSHSI: llä tai kustannussäästöä säästävä e-sarjan versio ilman sitä.Molemmat tarjoavat saman vahvan logiikan suorituskyvyn.

Nopea sarjarajapinnat SYSHSI: n kanssa

Jos valitset version SYSHSI: llä, voit saavuttaa tiedonsiirtonopeudet jopa 800Mbps jopa 20 kanavalla.Se tukee myös CDR: tä ja Serdesia puhdasta ja luotettavaa sarjaviestintää varten.

LFX125EB-03FN256I Tekniset tekniset tiedot

Tuote Määrite	Attribuuttiarvo
Valmistaja	Hilan puolijohde
Jännite - Syöttö	2,3 V ~ 3,6 V
RAM -bittiä	94 208
Toimittajan laitepaketti	256-FPBGA (17x17)
Sarja	ISPXPGA®
Paketti / kotelo	256 bga
Paketti	Tarjotin
Käyttölämpötila	-40 ° C ~ 105 ° C (TJ)
Logiikkaelementtien/solujen lukumäärä	1 936
I/O: n lukumäärä	160
Porttien lukumäärä	139 000
Asennustyyppi	Pintakori
Perustuotteenumero	LFX125

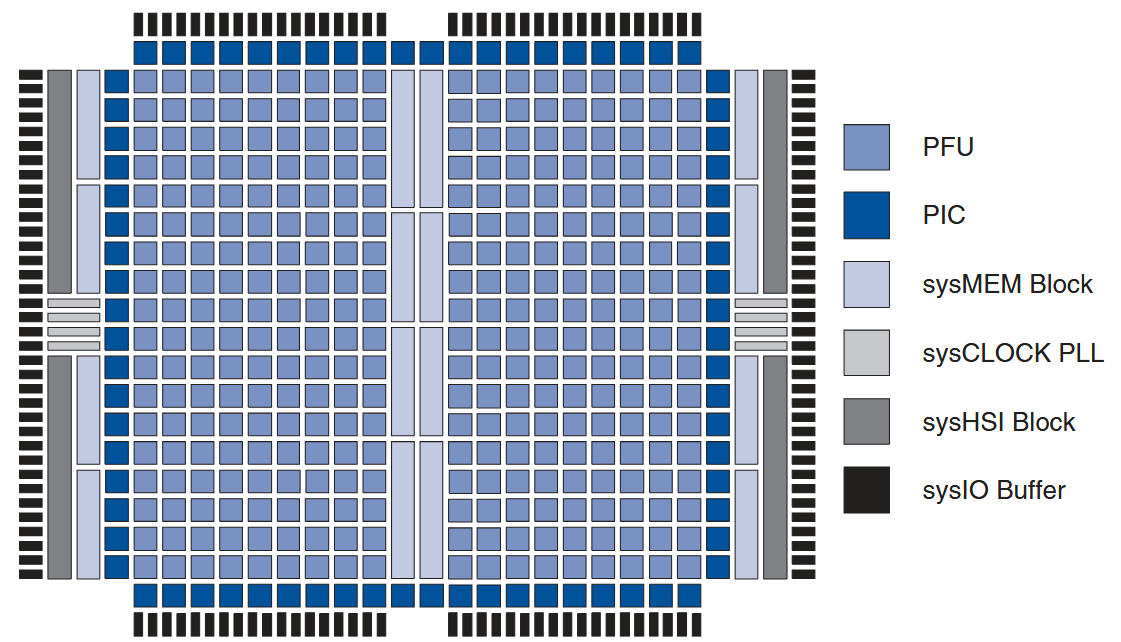

LFX125EB-03FN256i -lohkokaavio

LFX125EB-03FN256I FPGA: n LFX125EB-03FN256I-kaavio osoittaa, kuinka sen pääosat toimivat yhdessä erilaisten tehtävien käsittelemiseksi.Keskellä ovat ohjelmoitavat funktioyksiköt (PFU), jotka ovat kuin sirun aivot, hoitavat logiikkaoperaatioita.Niitä ympäröivät Sysio -lohkot, jotka hallitsevat kuinka siru puhuu muiden laitteiden kanssa.SysmEM -lohkot tarjoavat muistin tallennustiedot datalle, kun taas SysClock -lohkot pitävät kaiken käynnissä synkronointia hallitsemalla ajoitusta.Lisäksi SYSHSI-lohkot käsittelevät nopean tiedonsiirtoja.Tämän asennuksen avulla FPGA on joustava ja tehokas erilaisissa sovelluksissa.

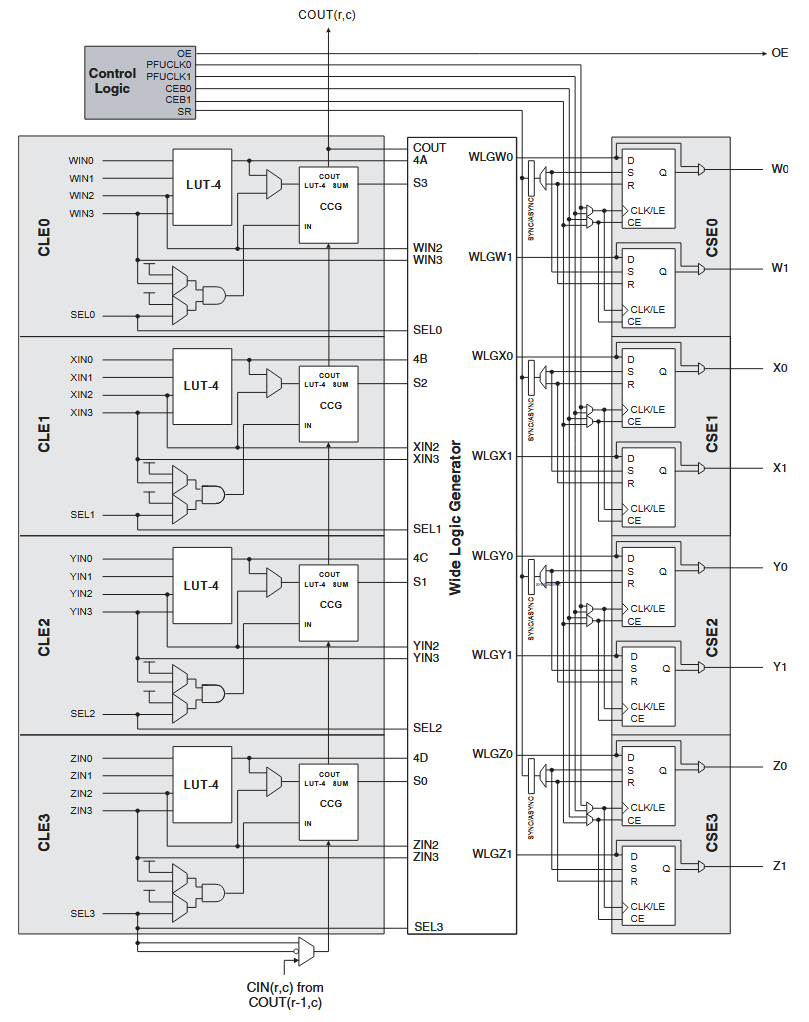

LFX125EB-03FN256I ohjelmoitava funktioyksikkö

LFX125EB-03FN256I ohjelmoitava funktioyksikkö (PFU) on pääosa, joka hoitaa logiikkatoimenpiteet sirun sisällä.Jokainen PFU sisältää neljä konfiguroitavaa logiikkaelementtiä (CLES), neljä konfiguroitavaa peräkkäistä elementtiä (CSES) ja laaja logiikkageneraattori (WLG).Nämä osat toimivat yhdessä luodakseen erilaisia ​​logiikka- ja ajoitustoimintoja.CLE: t käsittelevät peruslogiikkatehtäviä hakutaulukoiden avulla, kun taas CSE: t huolehtivat ajoituksesta ja sekvensoinnista.WLG: n avulla voit rakentaa laajemman tai monimutkaisemman logiikan tarvitsematta ylimääräistä tilaa.Tämä malli tekee PFU: sta joustavan ja kykenevän tukemaan monenlaisia ​​digitaalisia piirejä.Tarvitsetko yksinkertaista logiikkaa tai edistyneempiä toimintoja, PFU pystyy käsittelemään sitä sileällä suorituskyvyllä.

LFX125EB-03FN256I sovellukset

Teollisuusautomaatio ja hallinta

Voit käyttää LFX125EB-03FN256I hallita ja hallita automatisoituja koneita ja järjestelmiä.Sen nopea uudelleenmääritys ja luotettava suorituskyky tekevät siitä ihanteellisen reaaliaikaiseen käsittelyyn, mikä auttaa sinua käsittelemään antureita, moottoreita ja ohjaussilmukoita ilman viiveitä.

Kuljetus- ja infrastruktuuri

Tämä FPGA tukee turvallista, nopeaa logiikkatoimintaa kuljetusjärjestelmissä, kuten liikenteenhallinta, junan signalointi ja ajoneuvojen diagnostiikka.Sen välitön ominaisuus mahdollistaa välittömän valmiuden Power-up-palvelun jälkeen, mikä on hyödyllistä operaatiokriittisissä asennuksissa.

Televiestintä ja verkottuminen

LFX125EB-03FN256I sopii hyvin reitittimiin, kytkimiin ja viestintämoduuleihin.Sen tuki nopealle sarjaviestinnälle ja joustaville I/O-standardeille auttaa sinua hallitsemaan nopeaa tiedonsiirtoa ja ylläpitämään vahvoja verkkoyhteyksiä.

Ilmailu- ja puolustus

Ilmailu- ja puolustusjärjestelmissä tämä laite antaa sinulle luotettavan suorituskyvyn tutka-, navigointiin ja laivalla olevaan ohjausyksiköihin.Sen haihtumaton muisti lisää suojausta ja nopeampaa käynnistystä korkean luotettavuuden ympäristöissä.

Lääketieteelliset ja terveydenhuoltolaitteet

Voit myös soveltaa tätä FPGA: ta lääkinnällisiin laitteisiin, jotka tarvitsevat nopeaa vastausta ja turvallista tiedonkäsittelyä.Se sopii hyvin kuvantamisjärjestelmiin, diagnostiikkaan ja seurantatyökaluihin, joissa vakauden ja nopean logiikan päivitykset ovat tärkeitä.

LFX125EB-03FN256I edut ja haitat

Edut

• Toimittaa nopean suorituskyvyn pienitehoisella käytöllä, täydellinen sulautettuihin järjestelmiin

• Voit konfiguroida ja mukauttaa logiikkaasi milloin tahansa

• Tukee virransäästöominaisuuksia, jotka auttavat vähentämään energian käyttöä

• Toimii hyvin laajoilla lämpötila -alueilla, erinomainen koville ympäristöille

Haitat

• E-sarjan versiossa ei ole sisäänrakennettua SYSHSI: tä, rajoittaen nopeaa sarjatukea

• Vaatii suunnittelutyökaluja, kuten Isplever, jotka voivat lisätä oppimiskäyrän

• Ei niin tiheä tai ominaisuus rikas kuin uudemman sukupolven FPGA: t erittäin suurille malleille

LFX125EB-03FN256I Vaihtoehdot

Osa Määrä	Valmistaja	Keskeiset ominaisuudet	Käytä tapausta/muistiinpanoja
LFX200EB-04F256I	Hilan puolijohde	Suurempi kapasiteetti 114K RAM -bittillä, 2704 logiikka solut ja 210 kt portit.Sama jännite, lämpötila -alue ja BGA -pakkaus LFX125EB-03FN256I.	Sopii monimutkaisempiin logiikkatoimintoihin Sulautetut järjestelmät.Tarjoaa enemmän muistia ja porttimäärää.
LFX125EC-03F256C	Hilan puolijohde	Samanlaisia ​​ominaisuuksia kuin LFX125EB-03FN256i, mutta Vakio 0 ° C - 85 ° C lämpötila -alue ja irtotavarapakkaus.	Ihanteellinen kaupalliseen käyttöön missä teollisuusluokka Lämpötila -aluetta ei tarvita.
LFX125EB-04F256I	Hilan puolijohde	Vastaa LFX125EB-03FN256I RAM-muistia, logiikkasoluja, ja portit, mutta niillä voi olla hieman erilainen sisäinen nopeusaste tai versio.	Vaihtoehto pohjalle Malli hankkeille, jotka vaativat vähäistä ajoitusta tai suorituskyvyn mukautuksia.

Tietoja hila -puolijohteesta

Lattice Semiconductor on LFX125EB-03FN256i ja monien muiden luotettavien ohjelmoitavien laitteiden LFX125EB-03FN256i takana.Löydät niiden tuotteet monista järjestelmistä viestinnästä ja tietojenkäsittelystä teollisuuden ja autojen käyttöön.He keskittyvät tekemään pienitehoisia, joustavia FPGA-tiedostoja, jotka auttavat sinua rakentamaan älykkäämpiä, nopeampia ja tehokkaampia malleja.Lattice tarjoaa myös helppokäyttöisiä työkaluja ja tukea, joten voit saada projektisi toimimaan vähemmän vaivaa.Jos työskentelet pienikokoisten tai sulautettujen järjestelmien parissa, niiden ratkaisut antavat sinulle oikean suorituskyvyn ja yksinkertaisuuden tasapainon.

Johtopäätös

LFX125EB-03FN256I on joustava ja tehokas FPGA, joka auttaa sinua käsittelemään monimutkaisia ​​tehtäviä käyttämättä liikaa voimaa.Välitöntä ominaisuutta ja sisäänrakennettua muistia et tarvitse ylimääräisiä komponentteja aloittaaksesi.Sen kyky tukea useita jännitteitä ja I/O -standardeja tekee siitä sopivan monille eri järjestelmille.Saat myös hyödyllisiä työkaluja ja muistivaihtoehtoja projektin helpottamiseksi.Tällä FPGA: lla on vakaa suorituskyky, riippumatta siitä, käsittelet sitten nopeaa tietoa, ohjausjärjestelmiä tai älykkäitä sovelluksia.Se on helppo asentaa, luotettava ja valmis vaativaan työhön.
