Mitkä ovat infrapuna -anturit ja miten ne toimivat

Infrapuna -anturit auttavat havaitsemaan esineitä, mittaamaan lämpötilan ja aistien liikkeen koskettamatta mitään.Ne toimivat hakemalla infrapunasäteilyä, joka on eräänlainen energia, jonka kaikki esineet luonnollisesti antavat.Jotkut anturit lähettävät aktiivisesti infrapunavaloa ja analysoivat heijastuksia, kun taas toiset vain havaitsevat lämpöä ympäristöstään.Löydät ne päivittäisistä laitteista, kuten kaukosäätimet, turvahälytykset ja automaattiset ovet.Koska ne eivät tarvitse näkyvää valoa, ne toimivat hyvin sekä kirkkaissa että tummissa olosuhteissa.Heidän kykynsä toimia ilman fyysistä kontaktia tekee niistä hyödyllisiä monissa sovelluksissa, kodinturvallisuudesta lääkinnällisiin laitteisiin.Tämä artikkeli selittää, kuinka infrapuna -anturit toimivat, niiden erityyppiset ja missä niitä käytetään yleisesti.

Luettelo

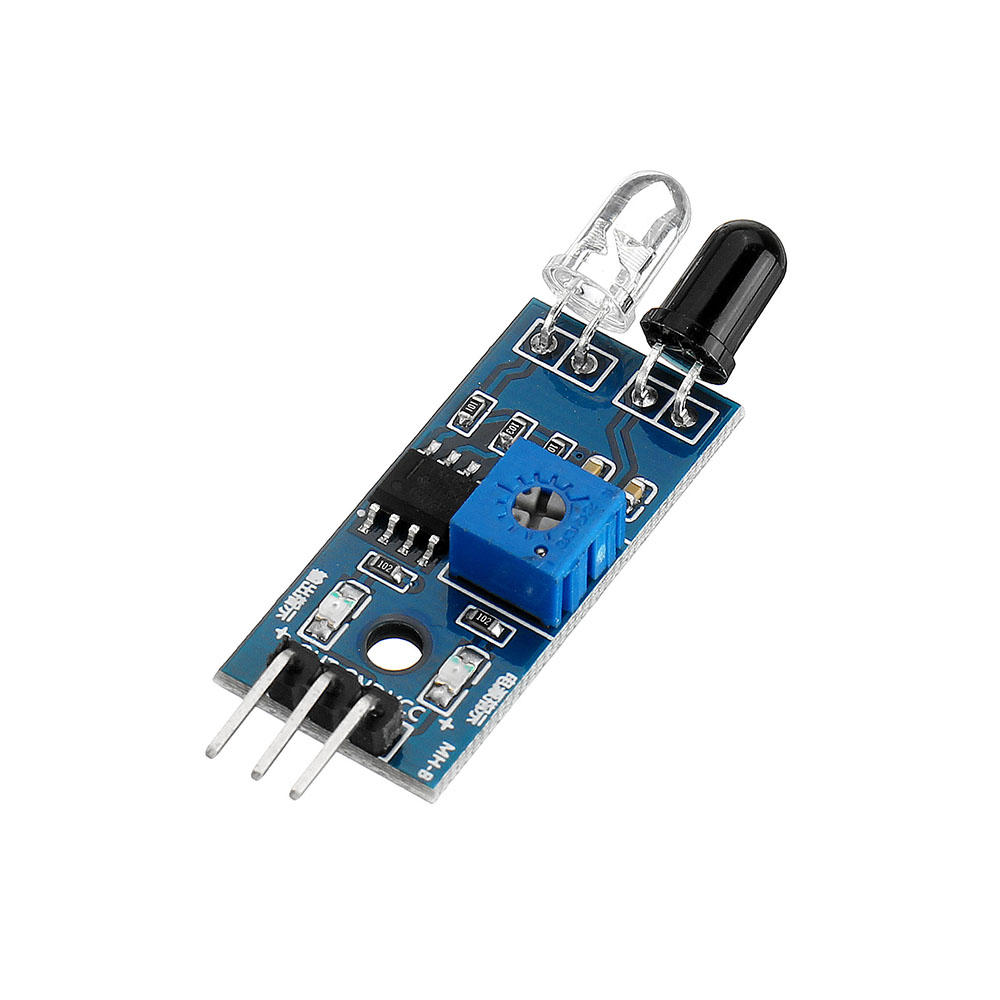

Kuva 1. Infrapuna -anturi

Mikä on infrapuna -anturi?

Yksi infrapuna -anturitai IR -anturi on eräänlainen elektroninen laite, joka auttaa havaitsemaan objektit, mittaamaan lämpötilan tai aistien liikkeen tekemättä fyysistä kosketusta.Se tekee tämän työskentelemällä infrapunasäteilyn kanssa, energian muoto, jota jokainen esine luonnollisesti emittoi.Jotkut IR -anturit lähettävät aktiivisesti infrapunasignaaleja ja analysoivat sitten heijastuksia esineiden havaitsemiseksi, kun taas toiset absorboivat passiivisesti infrapuna säteilyä ympäristöstään.Passiiviset IR -anturit eivät pääse infrapuna -aaltoja;He mittaavat vain, mitä on jo läsnä.Tämä tekee niistä hyödyllisiä sovelluksissa, kuten liikkeen havaitsemisessa, joissa ne voivat havaita lähistöllä liikkuvien ihmisten tai eläinten lähettämät lämmön.

Infrapunasäteily on näkymätön ihmisen silmälle, mutta infrapuna -anturi voi poimia sen.Tapa, jolla se toimii, on yksinkertainen: IR-LED (valoa säteilevä diodi) Toimii lähettimenä, lähettämällä infrapunavaloa, kun taas IR -fotodiodi toimii vastaanottimena, havaitsee saman aallonpituuden infrapuna -aallot kuin LED: n lähettämät.Kun infrapunavalo osuu fotodiodiin, vastaanotetun valon määrä aiheuttaa muutoksia vastus- ja jännitehoon.Mitä vahvempi infrapunasignaali, sitä merkittävämpi muutos.Tämä perusperiaate antaa IR -anturit havaita objekteja, mitata etäisyyksiä ja jopa lukea lämpötilatasoja.

Näitä antureita käytetään laajasti eri toimialoilla ja arjen laitteilla.Löydät ne Kauko -ohjaimet, turvajärjestelmät, automaattiset ovet ja jopa lääketieteellisissä laitteissa Kuten infrapuna lämpömittarit.Koska ne luottavat valoon kuin fyysiseen kosketukseen, ne ovat erityisen hyödyllisiä tilanteissa, joissa kosketuspohjainen tunnistus ei ole käytännöllistä tai mahdollista.Niiden kyky toimia sekä kevyissä että tummissa olosuhteissa tekee niistä luotettavia erilaisiin sovelluksiin.Ymmärrätkö sen vai ei, infrapuna -anturit ovat ympärilläsi, ja heillä on hiljainen, mutta tärkeä rooli nykyaikaisessa tekniikassa.

Kuinka infrapuna -anturit toimivat

Infrapuna -anturit toimivat samalla tavalla kuin esineiden havaitsemisanturit käyttämällä valoa, jota ihmisen silmä ei näe.He luottavat ytimessä kahteen pääkomponenttiin: IR -LED, joka säteilee infrapunavaloa, ja IR -fotodiodiin, joka havaitsee tämän valon.Kun näitä kahta osaa käytetään yhdessä, ne luovat sen, mitä kutsutaan opticopleriksi - järjestelmä, jossa yksi komponentti lähettää signaalin, kun toinen poimii sen.Tämän järjestelmän käyttäytymiseen vaikuttavat fysiikan periaatteet, kuten Planckin säteilylaki, Stefan-Boltzmannin laki ja Wienin siirtymälaki, jotka auttavat selittämään, kuinka infrapunaenergia on vuorovaikutuksessa eri esineiden kanssa.

IR -LED toimii kuin pieni taskulamppu, joka säteilee jatkuvasti infrapunasäteilyä.Toisin kuin tavallisen LEDin valo, et näe sitä hehkuvan, koska infrapunavalo putoaa näkyvän spektrin ulkopuolelle.Anturina toimiva IR -fotodiodi on suunniteltu havaitsemaan vain tietyn aallonpituuden infrapunavalo - sama IR -LED: n lähettämä aallonpituus.Tämä varmistaa, että anturi reagoi tarkasti signaaleihin, joita sen on tarkoitus havaita jättämättä huomioimatta muun tyyppistä valoa.IR -vastaanottimia on erityyppisiä, joista jokaisella on jännitteen, aallonpituusherkkyyden ja pakkauksen vaihtelut suunnitellusta sovelluksesta riippuen.

Jotta infrapuna -anturi toimisi tehokkaasti, IR -LED: n ja fotodiodin aallonpituus on sovitettava.Kun IR -LED lähettää infrapunasäteitä, nämä säteet joko kulkevat avoimen tilan läpi tai heijastavat lähellä olevia esineitä.Jos esine on läsnä, osa infrapunavaloista palaa takaisin fotodiodia kohti.Mitä enemmän valoa heijastuu ja vastaanotetaan, sitä vahvempi anturin havaitsema signaali.Tämän tiedon perusteella anturi muuttaa sähkövastuksensa ja jännitteen lähtöä, jolloin se voi määrittää esineiden läsnäolon, etäisyyden tai liikkeen.

Tämä periaate antaa infrapuna -anturien käyttää niin laajalti.Yksinkertaisesti sanottuna he "näkevät" tunnistamalla valon, joka heijastaa niitä takaisin.Tämä tekee niistä hyödyllisiä erilaisissa sovelluksissa, robottien ja automaattisten ovien esteiden havaitsemisesta lämpötila -lämpötilan mittaamiseen.Koska infrapuna-anturit toimivat ilman suoraa kosketusta, ne ovat luotettavia ympäristöissä, joissa perinteiset anturit saattavat kamppailemaan, kuten hämärät olosuhteet tai paikat, joissa fyysinen kosketus on epäkäytännöllistä.

Infrapuna -anturit

Infrapuna -anturit ovat kahta päätyyppiä: aktiivinen ja passiivinen.Ero niiden välillä on siinä, kuinka ne havaitsevat infrapunasäteilyn.Aktiiviset IR -anturit lähettävät infrapunavaloa ja analysoivat heijastusta, kun taas passiiviset IR -anturit vastaanottavat vain infrapunasäteilyn heidän ympärillä olevista esineistä.Molemmilla tyypeillä on erityiset käyttötarkoitukset riippuen siitä, onko tavoite liikkeen havaitsemisesta, lämpötilan tunnistamisesta tai esineiden havaitsemisesta.

Aktiiviset infrapuna -anturit

Kuva 2. Aktiiviset infrapuna -anturit

Aktiivisilla infrapuna -antureilla on sekä lähetin että vastaanotin.Lähetin, usein IR -LED- tai laser -diodi, säteilee infrapunavaloa.Kun tämä valo kohtaa objektin, osa siitä heijastaa takaisin vastaanottimeen, joka havaitsee palauttavan signaalin ja käsittelee tietoa.Nämä anturit luottavat tähän heijastukseen esineen läsnäolon, etäisyyden tai liikkeen määrittämiseksi.

Aktiivisia IR -antureita on erilaisia.Jotkut, kuten heijastusanturit, mittaavat kuinka paljon infrapunavaloa palautuu takaisin, mikä tekee niistä hyödyllisiä sovelluksissa, kuten esteiden havaitseminen robotissa tai linja-seurantavia ajoneuvoja.Toiset, kuten tauko -palkkianturit, työskentelevät asettamalla lähettimen ja vastaanottimen erillisiin paikkoihin.Kun jotain kulkee niiden välillä ja keskeyttää infrapunasäteen, anturi havaitsee muutoksen.Saatat nähdä tämän tyyppisen anturin automaattisissa ovissa tai turvajärjestelmissä, jotka laukaisevat hälytyksen, kun joku ylittää näkymättömän esteen.

Koska aktiiviset IR -anturit luovat oman infrapunavalon, ne toimivat luotettavasti sekä kevyessä että pimeässä ympäristössä.Ne voivat kuitenkin taistella olosuhteissa, joissa on jo läsnä liian paljon infrapuna säteilyä, kuten ulkona suorassa auringonvalossa.

Passiiviset infrapuna -anturit

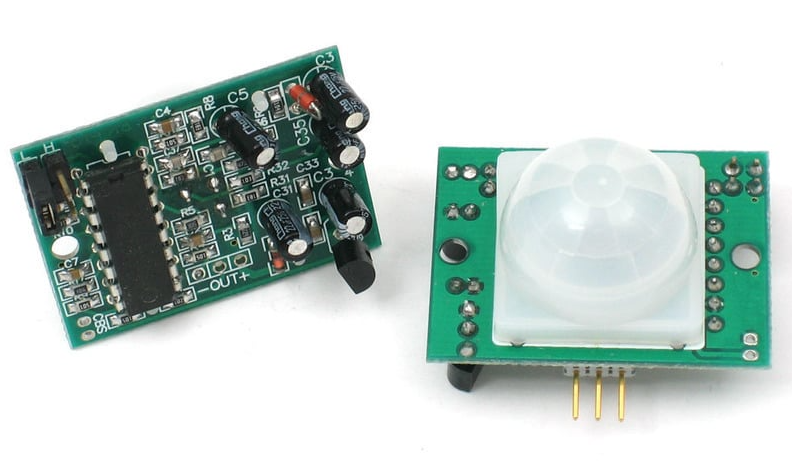

Kuva 3. Passiiviset infrapuna -anturit

Toisin kuin aktiiviset anturit, passiiviset infrapuna (PIR) -anturit eivät lähetä infrapunavaloa.Sen sijaan he havaitsevat vain esineiden, etenkin lämpimien, kuten ihmiset, eläimet tai koneet, jotka luonnollisesti säteilevät infrapunasäteilyn.Koska kaikki esineet lähettävät jonkin verran infrapunaenergiaa, passiiviset IR -anturit voivat poimia nämä signaalit ja käyttää niitä liikkeen tai lämpötilan muutosten havaitsemiseen.

PIR -antureita löytyy yleisesti liikkeen ilmaisimissa, kuten turvallisuushälytyksissä ja automaattisissa valaistusjärjestelmissä.Kun lämmin esine, kuten ihminen, liikkuu anturin alueella, infrapunaenergian muutos havaitaan ja järjestelmä reagoi - valon kääntäminen tai hälytyksen kuulostaminen.Koska he eivät luota heijastuneeseen infrapunavaloon, PIR -anturit toimivat hyvin pimeissä ympäristöissä, ja valaistusolosuhteet eivät vaikuta niihin.

Passiiviset IR -anturit on jaettu kahteen tyyppiin:

Olla Lämpö IR -anturit - Nämä anturit havaitsevat infrapunasäteilyn riippumatta sen aallonpituudesta ja käyttävät lämpöä vasteen tuottamiseen.Vaikka ne ovat erittäin luotettavia, niillä on yleensä hitaampia havaitsemisaika, koska niiden on absorboida tarpeeksi energiaa ennen reagointia.

Olla Quantum IR -anturit - Nämä anturit reagoivat tiettyihin infrapuna -aallonpituuksiin, jolloin ne voivat havaita muutokset nopeammin ja suuremmalla herkkyydellä.Ne vaativat kuitenkin usein jäähdytystä tarkkuuden ylläpitämiseksi, etenkin korkean tarkkuuden sovelluksissa, kuten lämpökuvaus ja tieteelliset instrumentit.

Molempia passiivisia antureita käytetään laajasti turvajärjestelmissä, automaattisissa ovissa ja lämpötilan mittaustyökaluissa.Ne ovat energiatehokkaita ja vaativat minimaalista huoltoa, koska heidän ei tarvitse lähettää omaa infrapunavaloa.Koska ne luottavat lämpömuutosten havaitsemiseen, ne eivät ehkä toimi niin hyvin, jos liikkuvan esineen ja sen ympäristön välinen lämpötilaero on pieni.

Infrapuna -anturipiirikaavio

Infrapuna -anturipiiri on yksinkertainen, mutta laajalti käytetty moduuli elektroniikassa, joka auttaa havaitsemaan esteet ja mittaamaan etäisyydet.Se toimii samalla tavalla kuin se, kuinka ihmisen visio havaitsee esineitä, mutta luottaa infrapunavaloon näkyvän valon sijasta.Tämän tyyppistä piiriä esiintyy yleisesti automaatiossa, robotiikassa ja turvajärjestelmissä.Infrapuna -anturipiirin pääkomponentit sisältävät:

Olla LM358 IC - Operatiivinen vahvistin, jota käytetään signaalinkäsittelyyn

Olla Kaksi IR -LED- ja fotodiodiparia - IR -LEDit toimivat lähettiminä, kun taas fotodiodit vastaanottavat heijastuneet infrapunasignaalit

Olla Vastukset (Kilo-OHM-alue) - Ohjausvirta virtauksen läpi

Olla Muuttuvat vastukset (potentiometrit) - Säädä piirin herkkyys

Olla Valoa emittoiva diodi (LED) - Ilmaisee, kun objekti havaitaan

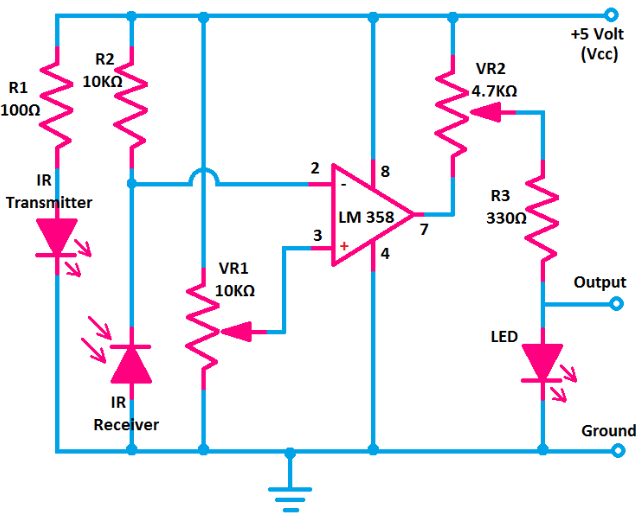

Kuva 4. Infrapuna -anturipiirikaavio

Tässä piirissä IR -LED säteilee jatkuvasti infrapunasäteitä, jotka voivat heijastaa objektin ja fotodiodin vastaanottamana.Fotodiodin vaste vaihtelee heijastuneen infrapunavalon voimakkuuden mukaan.Jotta tämä signaali olisi hyödyllistä, se on kuitenkin käsiteltävä, missä vertailupiiri tulee.

Operatiivinen vahvistin, kuten LM339 -vertailu IC, auttaa analysoimaan vastaanotettua signaalia.Kun objektia ei havaita, infrapunavalo ei heijasta takaisin fotodiodiin, ja vertailun käänteisen tulon jännite on korkeampi kuin ei-invertorin tulossa.Tämä pitää lähtöä alhaisena, mikä tarkoittaa, että LED pysyy pois.

Kun objektia on läsnä, fotodiodi havaitsee heijastuneen infrapunavalon aiheuttaen jännitteen muutoksen vertailun tuloissa.Vertailu kytketään sitten lähtö korkeaksi, kytkemällä LED päälle osoittamaan objektien havaitsemisen.

Piirin eri vastukset ovat spesifisiä rooleja:

Olla R1 (100Ω) Hallitsee IR -LED: n läpi virtaavaa virtaa

Olla R2 (10 kΩ) Hallitsee virtaa fotodiodissa

Olla R3 (330Ω) säätelee LED: n kirkkautta

Piirin käyttäytymisen hienosäätöjen, potentiometrien (VR1 ja VR2) avulla voit säätää herkkyyttä ja lähtötasoja.VR1 (10 kΩ) hallitsee kuinka herkkä anturi on objekteille, kun taas VR2 (5KΩ) auttaa asettamaan lähtösignaalin.

Tämän tyyppistä piiriä käytetään yleisesti automaatioprojekteissa, kuten automaattinen valaistus, robottisten esteiden havaitseminen ja suojaushälytykset.Koska se luottaa infrapunavaloon, se toimii hyvin sekä kirkkaissa että tummissa olosuhteissa, mikä tekee siitä käytännöllisen ratkaisun monille sovelluksille.

IR -anturipiiri transistoreita käyttämällä

Tämä infrapuna -anturipiiri on suunniteltu esteiden havaitsemiseen ja käyttää transistoreita operatiivisen vahvistimen sijasta.Se koostuu kahden tyyppisistä transistoreista: NPN -transistori (BC547) ja PNP -transistori (BC557).Nämä transistorit työskentelevät yhdessä infrapunasignaalien havaitsemiseksi ja vasteen laukaisemiseksi.Molemmilla transistoreilla on sama nastakokoonpano, mikä tekee piirisuunnittelusta suoraviivaisen.

Kuva 5. IR -anturipiiri transistorien avulla

Tässä asennuksessa yksi infrapuna LED säteilee jatkuvasti infrapunavaloa, kun taas toinen IR -LED toimii ilmaisimena.Kun objekti tulee lähelle, heijastettu infrapunavalo aktivoi piirin.Piiri sisältää peruskomponentit, kuten:

Olla Kaksi infrapuna LEDiä - Yksi aina aktiivinen, toinen havaitsee heijastunut valo

Olla BC547 NPN -transistori - Ohjaa virran virtausta vasteena IR -signaalille

Olla BC557 PNP -transistori - toimii NPN -transistorin kanssa LED: n kytkemiseksi päälle tai pois päältä

Olla 100Ω ja 200Ω vastus - Hallitse virtaa piirin eri osien kautta

Olla LED - Ilmaisee, kun objekti havaitaan

Rakenna tätä piiriä seuraavat näitä vaiheita:

Järjestä komponentit piirikaavion perusteella

Ennen kuin aloitat IR -anturipiirin rakentamisen, kerää kaikki tarvittavat komponentit ja järjestä ne piirikaavion mukaisesti.Kun kaikki asetetaan oikein, se tekee kokoonpanoprosessista sujuvamman ja auttaa sinua välttämään johdotusvirheitä.Pääkomponentteja, joiden kanssa työskentelet, ovat kaksi infrapuna LEDiä, BC547 ja BC557 -transistoria, vastukset ja indikaattorin LED.Järjestämisen asettelun pitäminen varmistaa, että kaikki yhteydet on tehty oikein.

Kytke yksi IR -johdettu BC547 NPN -transistorin perusterminaaliin

Ota ensimmäinen infrapuna LED ja yhdistä anodi (positiivinen jalka) virtalähteeseen.Kytke sitten sen katodi (negatiivinen jalka) BC547 NPN -transistorin peruspäätteeseen.Tämä IR -LED toimii jatkuvana emitterinä, lähettäen jatkuvasti infrapunavaloa.Se on jatkuvasti aktiivinen, mikä tarjoaa infrapunasignaalit, joita anturipiiri käyttää havaitsemiseen.

Kiinnitä toinen IR johti BC547: n samaan perusterminaaliin

Yhdistä nyt toinen infrapuna johti BC547 NPN -transistorin samaan perusterminaaliin.Tämä IR -LED toimii havaitsemiskomponenttina, mikä tarkoittaa, että se reagoi läheisiltä esineiltä heijastuviin infrapunasignaaleihin.Kun esine siirtyy havaitsemisalueelle, se heijastaa infrapunavaloa takaisin tähän LEDiin, mikä laukaisee piirin käyttäytymisen muutoksen.

Johda 100Ω vastus IR -LEDien jäljellä oleviin tapiin

Virtavirtauksen ohjaamiseksi kytke 100Ω vastus molempien IR -LEDien jäljellä oleviin tapiin.Vastukset auttavat estämään liiallista virtaa vahingoittamasta LEDiä, varmistaen vakaan ja tehokkaan toiminnan.Oikea virransäätely on välttämätön, jotta piiri toimii oikein, koska liikaa virtaa voi polttaa komponentit.

Kytke PNP -transistorin (BC557) emäterminaali NPN -transistorin keräinterminaaliin (BC547)

Seuraavaksi luo yhteys BC557 PNP -transistorin ja BC547 NPN -transistorin kollektoriterminaalin välillä.Tämä yhteys antaa piirin vaihtaa tiloja heijastuneen infrapunavalon läsnäolon tai puuttumisen perusteella.Kun NPN -transistori aktivoidaan infrapunatunnistuksella, se vaikuttaa PNP -transistoriin, joka puolestaan ​​ohjaa lähtöä.

Johda LED ja 220Ω -vastus, kuten piirikaaviossa on esitetty

Jos haluat osoittaa, milloin objekti havaitaan, kytke LED piirin lähtöosaan.Tämä LED syttyy, kun anturi havaitsee läheisen esineen infrapuna -heijastukset.Koska LEDit vaativat virransäädäntöä, aseta 220Ω vastus sarjaan LED: n kanssa.Tämä vastus estää liiallista virtaa virtaavan LED: n läpi varmistaen, että se toimii oikealla kirkkaudella ylikuumenemista.

Kun kaikki yhteydet ovat suojattuja, syöttövirta piirin testaamiseen

Kun olet tehnyt kaikki tarvittavat liitännät, tarkista johdotus kaksinkertaisesti varmistaaksesi, että kaikki on koottu oikein.Kun olet varma, että kaikki komponentit on kytketty oikein, syötä virta piiriin.Päälle saatuaan piirin tulisi havaita objektit infrapunasäikeiden perusteella.Jos objekti liikkuu alueella, toinen IR -LED havaitsee heijastuneen valon, aktivoimalla transistorit ja kytketään indikaattorin LED.

Kun IR -ilmaisin saa heijastuneen infrapunavaloa, se aktivoi transistorit, jolloin virran virtaus ja LED -kytkeminen päälle.Tätä asennusta käytetään laajasti robotiikan, automaattisten ovien ja elektronisten automaatiojärjestelmien esteiden havaitsemisessa.Koska se käyttää transistoreita, piiri on yksinkertainen, luotettava ja helppo rakentaa.

Kuinka piiri toimii

Kun infrapuna LED on aktiivinen, se säteilee jatkuvasti infrapunavaloa.Jos lähellä on esine, osa tästä valosta palaa takaisin kohti IR -ilmaisinta.Piirin fotodiodi poimii tämän heijastuneen valon, joka tuottaa pienen sähkövirran.Tämä virta toimii signaalina, joka aktivoi kytketyt NPN- ja PNP -transistorit, mikä antaa enemmän virtaa virtata piirin läpi.

Seurauksena on, että transistorit kytkeytyvät päälle, täydentämällä piiri ja virtaavat ulostulon LED.Kun LED syttyy, se osoittaa, että esine on havaittu.Piirin kirkkautta ja herkkyyttä voidaan säätää hienosäätämällä vastuksen arvot tai sijoittamalla infrapuna LEDit.

Tämän tyyppistä piiriä käytetään yleisesti automaatioprojekteissa, kuten liiketoiminnassa toimitetut valaistusjärjestelmät.Esimerkiksi, jos se on asennettu käytävään tai portaikon lähelle, valo voi käynnistää automaattisesti, kun joku kävelee.Se on hyödyllinen myös suojaussovelluksissa, laukaisee hälytykset tai ilmoitukset, kun liike havaitaan tietyllä alueella.

IR -murtohälytysjärjestelmä

IR -murtohälytysjärjestelmä on yksinkertainen, mutta tehokas tapa havaita liike tulossa, kuten ovet tai ikkunat.Se toimii käyttämällä näkymätöntä infrapunasädettä, joka toimii turvaesteenä.Kun joku ylittää tämän säteen, piiri laukaisee varoitusäänen, joka varoittaa sinua tunkeilijan läsnäolosta.Koska infrapunavalo ei ole ihmisen silmälle näkyvissä, järjestelmä pysyy hienovaraisena ja seuraa jatkuvasti aluetta.

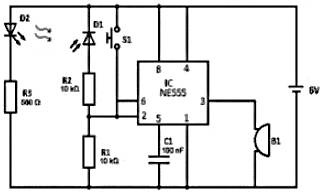

Kuva 6

Piiri koostuu useista avainkomponenteista, mukaan lukien NE555 -ajastimen IC, vastukset (10 kΩ ja 560Ω), IR -fotodiodin (D1), IR -LED (D2), 100NF -kondensaattorin (C1), työntökytkimen (S1), summan (B1) ja 6 V DC -virransyöttö.

Järjestelmän asettamiseksi aseta IR -LED ja IR -anturi vastapäätä toisiaan oviaukon tai sisäänkäynnin molemmille puolille.Normaaliolosuhteissa fotodiodi havaitsee IR-sädettä jatkuvasti pitäen piiri matalassa lähtötilassa.

Kun joku kulkee säteen läpi, infrapunavalo keskeytyy, mikä estää fotodiodia vastaanottamasta sitä.Tämä saa piirin siirtymään ON -tilaan aktivoimalla summeri.Hälytys kuuluu edelleen, kunnes piiri nollataan manuaalisesti painamalla kytkintä.Jotta tunkeilija estää hälytyksen helposti sammuttamasta, on parasta sijoittaa nollauskytkin piilotettuun tai etäpaikkaan.

Tämän asennuksen summeri tarjoaa välittömän kuultavan hälytyksen käynnistyksen yhteydessä, mutta se voidaan korvata kovemmalla sireenillä tai muulla ilmoituslaitteella tarvittaessa.Tämä yksinkertainen IR -murtohälytys on hyödyllinen kodinturvallisuudelle, toimistojen suojalle tai jopa tunkeutumisen perustunnistusjärjestelmänä rajoitetuilla alueilla.

IR -anturin etu ja haitta

Infrapuna (IR) -antureilla on sekä etuja että rajoituksia, mikä tekee niistä sopivia joihinkin sovelluksiin, vaikka toisissa on vähemmän tehokkaita.Niitä käytetään laajasti liikkeen havaitsemiseen, esineiden tunnistamiseen ja automatisointiin johtuen niiden kyvystä työskennellä erilaisissa valaistusolosuhteissa ja ilman fyysistä kosketusta.Tekijät, kuten rajoitettu alue, ympäristöhäiriöt ja selkeän näkölinjan tarve, voivat kuitenkin vaikuttaa niiden suorituskykyyn.Alla olevassa taulukossa on selkeä vertailu IR -anturien tärkeimmistä eduista ja haitoista, jotka auttavat sinua ymmärtämään niiden vahvuuksia ja rajoituksia.

Etu	Haitta
Matala Virrankulutus - käyttää minimaalista voimaa, mikä tekee siitä ihanteellisen akkukäyttöisille laitteille.	Vaatii selkeän näkölinjan - infrapunasäteen estävät esineet voivat estää oikean toiminta.
Toimia Sekä vaaleat että tummat olosuhteet - toimivat tehokkaasti Riippumatta valaistusolosuhteista.	Rajoitettu havaitsemisalue - toimii tyypillisesti vain muutaman metrin sisällä, tekemällä siitä Soveltamaton pitkän matkan havaitsemiseksi.
Ei Tarvitaan fyysinen kosketus - havaitsee esineet ja liikkeen ilman suoraa kosketusta, kestävyyden varmistaminen.	Ympäristö vaikuttaa Olosuhteet - sumu, pöly, savu ja rankkasade häiritä tarkkuutta.
Suunta- Sensing estää tietojen vuotoa - havaitsee liikkeen ja Objektit vain tiettyyn suuntaan tarkkoihin lukemiin.	Hitaampi tiedonsiirto - verrattuna RF- tai langalliseen viestintään, IR -anturit lähettävät tiedot pienemmällä nopeudella.
Kestävä hapettumiselle ja korroosiolle - vähemmän altistuminen kulumiselle ja Kyynelmä tekee siitä kestävän pitkäaikaista käyttöä varten.	Ei ihanteellinen ulkona Sovellukset - korkeat infrapunaushäiriöt auringonvalosta voi vähentää tehokkuutta.
Vahva Immuniteetti sähkömeluun - toimii hyvin Korkean elektroniset aktiivisuusympäristöt ilman häiriöitä.	Rajoitettu materiaalin havaitseminen - jotkut materiaalit, kuten lasi tai tietyt muovit, eivät välttämättä heijastavat infrapunavaloa hyvin, mikä vaikuttaa havaitsemistarkkuuteen.

Infrapuna -anturien yleinen käyttö

Infrapuna -antureita käytetään laajasti eri toimialoilla ja päivittäisillä sovelluksilla, koska ne kykenevät havaitsemaan lämpöä, liikettä ja esineitä ilman suoraa kosketusta.Niillä on ratkaiseva rooli moottorin synkronoinnissa toimimalla nopeusantureina varmistaen tarkan ohjauksen teollisuusympäristöissä.Infrapunatekniikkaa hyödyntävät lämpötila -anturit auttavat säätelemään prosesseja tehtaissa ja muissa hallituissa ympäristöissä.Automaattisissa ovijärjestelmissä passiivinen infrapuna (PIR) -anturit havaitsevat liikkeen handsfree-toiminnan helpottamiseksi.Lisäksi infrapuna -antureita käytetään etäisyyden mittaamiseen erilaisissa sovelluksissa, myös robotiikka ja automaatio.Näiden käyttötarkoituksen lisäksi ne ovat myös yleisiä kodin automaatio, turvajärjestelmät, kaukosäätimet ja lääkinnälliset laitteet.Niiden kyky toimia eri valaistusolosuhteissa lämmön havaitsemisessa tekee niistä erittäin mukautuvan tekniikan monille sovelluksille, kuten:

Säteilylämpömittarit

Säteilylämpömittarit käyttävät infrapuna -antureita lämpötilan mittaamiseen havaitsemalla esineen lähettämä lämpö.Tämä ei-kontakttimenetelmä tekee niistä ihanteellisia sekä teollisiin että lääketieteellisiin sovelluksiin.Yksi heidän tärkeimmistä eduistaan ​​on kyky mitata lämpötila ilman suoraa kosketusta, mikä vähentää saastumisriskiä.Heillä on myös nopea vasteaika, jonka avulla he voivat havaita lämpötilan muutokset nopeasti, mikä tekee niistä hyödyllisiä reaaliaikaisessa seurannassa.Lisäksi niiden yksinkertainen toiminta vaatii minimaalisen asennuksen, mikä tekee niistä helppokäyttöisiä erilaisissa ympäristöissä.

Liekin tarkkailijat

Liekki -näytöt käyttävät infrapuna -antureita liekkien lähettämän valon havaitsemiseen ja analysoimiseen, varmistaen asianmukaisen palamisen teollisuuspolttimissa, uuneissa ja kattiloissa.Koska liekit säteilevät säteilyä sekä ultravioletti- (UV) että infrapuna (IR) aallonpituuksilla, näillä antureilla on tärkeä rooli tehokkuuden ja turvallisuuden ylläpitämisessä.Yleisesti käytettyjä liekinilmaisimia ovat lyijy sulfidi (PBS) ja lyijy -selenidi (PBSE) -anturit, jotka ovat herkkiä erilaisille infrapuna -aallonpituuksille.Kaksiväriset ilmaisimet parantavat tarkkuutta vertaamalla signaaleja kahdella aallonpituudella, kun taas pyroelektriset ilmaisimet reagoivat infrapunasäteilyn nopeisiin muutoksiin, mikä tekee niistä tehokkaita dynaamisen liekin seurantaan.

Kosteusanalysaattorit

Kosteusanalysaattorit käyttävät infrapuna -antureita kosteuspitoisuuden mittaamiseen erilaisissa materiaaleissa havaitsemalla, kuinka vesimolekyylit absorboivat spesifisiä infrapuna -aallonpituuksia, kuten 1,1 um, 1,4 um, 1,9 um ja 2,7 um.Tämä absorptiomalli antaa analysaattorille mahdollisuuden määrittää kosteustasot oikein.Avainkomponentteja kosteusanalysaattoripiireissä ovat GAAS-pin-fotodiodit, jotka tarjoavat tarkkaan havaitsemisen, ja PBS-valojohtavat ilmaisimet, jotka auttavat analysoimaan materiaalien infrapuna-absorptiota.Näitä analysaattoreita käytetään laajasti teollisuudenaloilla, kuten elintarvikkeiden jalostuksessa, lääkkeissä ja maataloudessa tuotteiden laadun ja johdonmukaisuuden ylläpitämiseksi.

Kaasuanalysaattorit

Infrapuna -antureilla on ratkaiseva rooli kaasuanalysaattoreissa havaitsemalla ja mittaamalla kaasupitoisuudet sen perusteella, kuinka kaasut absorboivat infrapunavaloa.Tähän tarkoitukseen käytetään kahta ensisijaista menetelmää.Dispergoiva menetelmä halkaisee valoa erilaisiin aallonpituuksiin kaasun absorptiokuvioiden analysoimiseksi.Sitä vastoin ei -syisoimaton infrapuna (NDIR) -tekniikka käyttää optisia suodattimia ei -toivottujen aallonpituuksien estämiseksi, mikä mahdollistaa tiettyjen kaasujen tarkan havaitsemisen.NDIR -antureita käytetään laajasti sovelluksissa, kuten hiilihapotettu juoma -analyysi, joissa ne auttavat ylläpitämään juomien oikeaa tasapainoa ja autojen pakokaasun seurantaa, missä ne havaitsevat haitalliset päästöt ajoneuvojen tehokkuuden ja turvallisuuden parantamiseksi.

IR -kuvantamislaitteet

Infrapunakuvauslaitteet käyttävät IR -aaltoja lämpökuvien luomiseen, mikä tekee niistä välttämättömiä eri aloilla.Lämpökuvakamerat havaitsevat lämpökuviot ja niitä käytetään laajasti turvajärjestelmissä, lääketieteellisissä diagnostiikassa ja teollisuustarkastuksissa.Night Vision -laitteet lisäävät näkyvyyttä hämärässä olosuhteissa sieppaamalla infrapunasäteilyä. Materiaalit, kuten vesi, kivet, maaperä, kasvillisuus, ihmisen kudos ja jopa ilmakehän, lähettävät infrapunasäteilyä.IR -kamerat havaitsevat tämän päästöjen ja muuntaa sen yksityiskohtaisiksi lämpökarttoiksi.Tarkkuuden parantamiseksi näihin kuvantamisantureihin sisältyy materiaaleja, kuten indium-antimonidia (SB) korkean infrapunaherkkyyden, elohopea-seostettua germaniumia (GD HG) parannetun havaitsemisen tarkkuuden ja elohopea-kadmium-tylluridien (HG CD TE) käytettäväksi edistyneissä tieteellisissä ja teollisissa infrapunakameroissa.Häiriöiden estämiseksi ja tarkkojen mittausten varmistamiseksi nämä anturit jäähdytetään usein nestemäisellä heliumilla tai nestemäisellä typellä, mikä vähentää laitteen omien infrapunasäpäästöjen vaikutusta.

Muut IR -anturien avainsovellukset

Infrapuna -antureita käytetään laajasti erilaisilla tieteellisillä ja teollisuusalueilla.Joitakin heidän tärkeimmistä sovelluksista ovat:

Olla Meteorologia - Auttaa seuraamaan ilmakehän lämpötilan muutoksia.

Olla Klimatologia -Käytetään ilmastotutkimuksessa pitkäaikaisten lämpökuvioiden seuraamiseksi.

Olla Fotomodulaatio - Tukee lääketieteellisiä hoitoja infrapunaterapiaa käyttämällä.

Olla Vesianalyysi - Vesilähteiden epäpuhtaudet ja epäpuhtaudet.

Olla Kaasun havaitseminen - Tarkkailee ilmanlaatua ja havaitsee kaasuvuodot.

Olla Anestesiologiatestaus - Varmistaa asianmukaiset kaasuseokset lääketieteellisissä sovelluksissa.

Olla Öljytutkimus - Tunnistaa maanalaiset öljy- ja kaasuvaranto.

Olla Rautatieturvallisuus - Tunnistaa ylikuumenemiskomponentit junajärjestelmissä vikojen estämiseksi.

IR -anturit ovat kyvyssä havaita lämpöä, mitata lämpötilaa ja analysoida aineita, IR -anturit ovat edelleen avainteknologia automatisoinnissa, terveydenhuollossa, ympäristön seurannassa ja turvallisuussovelluksissa.

Johtopäätös

Infrapuna -anturit ovat tehokas ja luotettava tekniikka, jota käytetään liikkeen havaitsemiseen, lämpötilan mittaamiseen ja esineiden tunnistamiseen ilman fyysistä kosketusta.Niitä käytetään laajasti turvajärjestelmissä, automaatiossa, lääkinnällisissä laitteissa ja teollisuussovelluksissa.IR -antureissa on tärkeä rooli jokapäiväisessä elämässä olipa yksinkertaisessa kaukosäätimessä tai edistyneessä lämpökuvausjärjestelmässä.Kun tekniikka paranee edelleen, näistä anturista tulee entistä tehokkaampia ja hyödyllisempiä uusilla ja innovatiivisilla tavoilla.
