Vektoriverkkoanalysaattorien (VNA) ymmärtäminen: Periaatteet ja toiminnallisuus

Vektoriverkkoanalysaattorit (VNA) ovat nykyaikaisen elektroniikan perustiedot, jotka tarjoavat tarkkuutta monimutkaisten verkkoparametrien mittaamisessa, jotka ovat hyödyllisiä RF -järjestelmien suunnittelussa, testaamisessa ja optimoinnissa.Perinteisen signaalianalyysin lisäksi VNA: t tarjoavat edistyneitä toimintoja yksinkertaisista heijastusmittauksista yksityiskohtaisiin amplitudi- ja vaiheanalyyseihin.Nämä työkalut ovat tarvittavia sovelluksille, kuten komponenttien testaamisille ja kattaville monikarjaverkon karakterisoinnille.

VNAS-toiminto analysoimalla korkeataajuisia signaaleja signaalin eheyden ja suorituskyvyn varmistamiseksi eri olosuhteissa.Tässä artikkelissa tutkitaan VNA: ien edistyneitä ominaisuuksia, jotka esittelevät niiden avainroolia elektroniikassa parannetuilla toimintatekniikoilla, verkkoanalysaattorien yksityiskohtaisella luokituksella ja vertailuissa spektrianalysaattoreihin.Se sisältää myös näkemyksiä VNA -mekaniikasta, joka sisältää lohkokaavioita ja kalibrointimenetelmiä, korostamalla niiden vakavaa roolia tekniikan edistämisessä ja elektronisten järjestelmien luotettavuuden varmistamisessa.

Luettelo

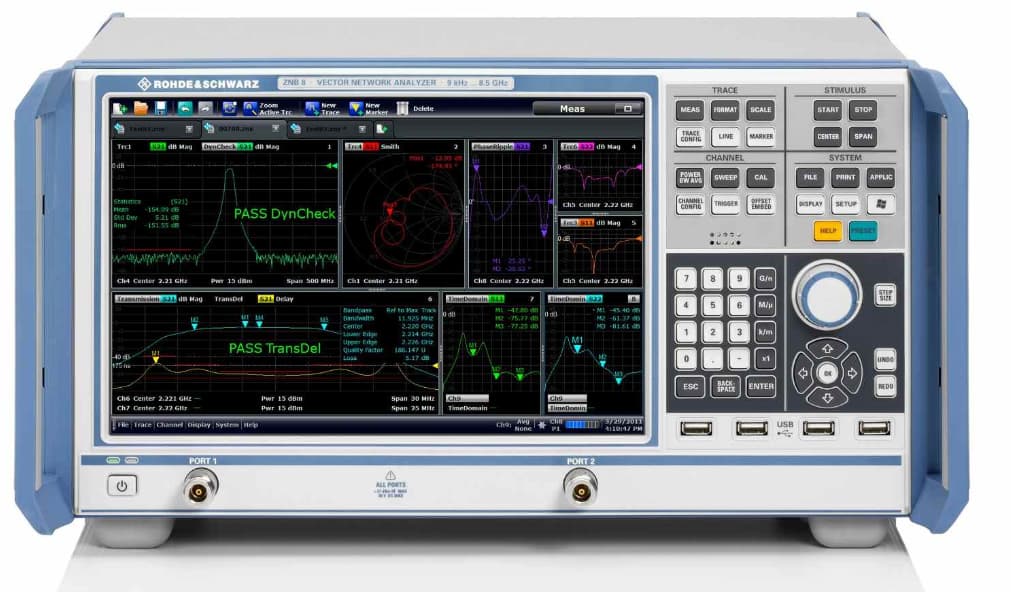

Kuva 1: Vektoriverkkoanalysaattorit (VNA)

Tutkitaan VNA -tekniikkaa

Vector Network Analysaattori (VNA) on erittäin erikoistunut työkalu, joka on suunniteltu arvioimaan elektronisten piirien verkkoominaisuuksia.Se toimii lähettämällä korkeataajuussignaali piiriin ja analysoimalla sitten palautetun signaalin.Tämän prosessin avulla VNA voi kaapata sekä signaalin amplitudin että vaiheen laajalla taajuuksilla.Tämä tarkka mittausominaisuus ylläpitää tarkkoja tehonlukemia, etenkin korkeammilla taajuuksilla, joilla perinteiset menetelmät, kuten jännitteet ja virran mittaukset, muuttuvat vähemmän luotettaviksi.

VNA: t on varustettu edistyneillä laskennallisilla ominaisuuksilla, jotka helpottavat verkkoparametrien perusteellista analysointia, kuten lisäyshäviötä ja paluumenetelmää.Näiden analyysien tulokset esitetään tyypillisesti erilaisten graafisten muotojen kautta.Esimerkiksi Smith-kaavioita käytetään monimutkaisen impedanssin visualisointiin, kun taas voimakkuusfaasi-kuvaajat auttavat ymmärtämään, kuinka signaalit käyttäytyvät eri taajuuksien välillä.

Nämä laitteet ovat välttämättömiä nopean järjestelmän tiukassa testauksessa.Ne ovat erityisen tehokkaita analysoimaan monimutkaisia ​​monikarjaverkkoja, mukaan lukien komponentit, kuten suodattimet, vahvistimet ja lähetyslinjat.VNA: t soveltuvat poikkeuksellisen hyvin monimutkaisten kokoonpanojen käsittelemiseen, kuten PCIe-sarjalinkistä löytyviä differentiaalipareja.Tämä tekee heistä vaarallisen työkalun edistyneiden elektronisten järjestelmien suunnittelussa ja arvioinnissa.

Kuva 2: Vektoriverkkoanalysaattorien toiminta (VNA)

Vektoriverkkoanalysaattorien (VNA) toiminta

Vektoriverkkoanalysaattorit (VNA) ovat hyödyllisiä työkaluja elektronisten komponenttien suorituskyvyn arvioimiseksi.Niiden toiminta alkaa lähdemoduulilla, joka säteilee ärsykkeen signaalin, joka on suunnattu testaavassa laitteessa (DUT).Kun signaali on vuorovaikutuksessa DUT: n kanssa, tapahtuu muutoksia, jotka sitten vangitaan vastaanotinmoduuleilla.VNA mittaa varovasti sekä tulosta heijastuneita signaaleja että ulostulon kautta lähetettäviä.Vertaamalla näitä muutettuja signaaleja alkuperäiseen ärsykkeeseen VNA tarjoaa tarkkoja mittauksia DUT: n käyttäytymisestä.

Nykyaikaisissa VNA: issa on usein monimuotoisia ominaisuuksia, joiden avulla ne voivat lähettää ärsykisignaalin useille porteille samanaikaisesti.Tämä toiminnallisuus parantaa niiden monipuolisuutta monissa testauskokoonpanoissa.Esimerkiksi yksiohjaisen VNA: n perusvieras keskittyy vain heijastuneiden signaalien mittaamiseen tarjoamalla yksityiskohtaisia ​​näkemyksiä siitä, kuinka signaali käyttäytyy syötteessä.Eroon edistyneemmät kahden portisen VNA: t voivat mitata sekä signaalien siirron että heijastuksen samanaikaisesti useiden polkujen yli.Tämä multiphath-kyky on erityisen hyödyllinen monimutkaisten skenaarioiden, kuten kaksisuuntaisen signaalin virtauksen, analysoinnissa, mikä tekee VNA: ista mukautuvia moniin testaustarpeisiin-yksinkertaisesta komponenttianalyysistä monimutkaisempien, moniulotteisten arviointien suhteen.

RF -verkkoanalysaattorien luokittelu ja ominaisuudet

RF -verkkoanalysaattorit vaikuttavat elektroniikkaan ja viestintään, ja heillä on avainasemassa RF -piirejen ja järjestelmien kehittämisessä, testaamisessa ja ylläpidossa.Nämä analysaattorit luokitellaan mittausominaisuuksiensa perusteella, jotka määrittävät niiden soveltuvuuden erilaisiin sovelluksiin.

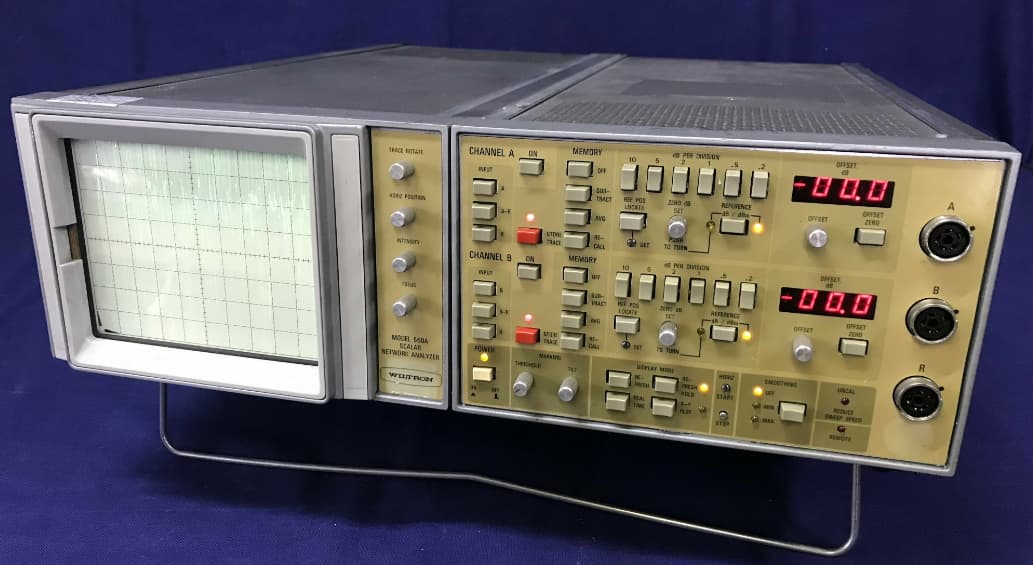

Kuva 3: Scalar -verkkoanalysaattorit (SNAS)

SNA: t on suunniteltu mittaamaan vain signaalien amplitudi.Ne tarjoavat tietoa signaalin voimakkuudesta, mutta eivät kaappaa vaihetietoja.SNA: ita käytetään yleensä diagnostisiin perustehtäviin, joissa yksityiskohtainen analyysi on tarpeetonta.Niiden yksinkertaisuus tekee heistä ihanteellisia suoraviivaisiin testausskenaarioihin.SNA: t ovat kustannustehokkaita ja riittäviä rutiinitestaukseen ja koulutustarkoituksiin, mikä tekee niistä saataville perussovelluksissa.

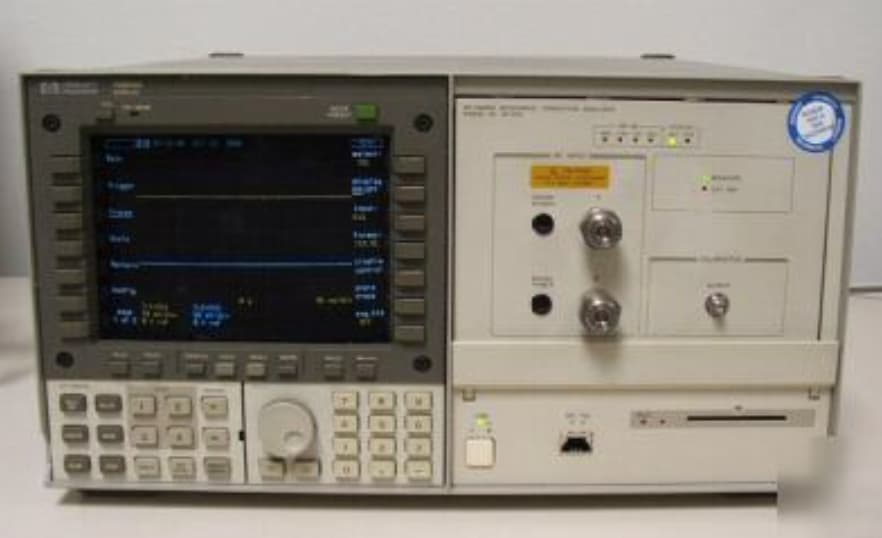

Kuva 4: Suuret signaaliverkon analysaattorit (LSNA)

LSNA: t, jotka tunnetaan myös nimellä mikroaaltovaihtoanalysaattorit, ovat erikoistuneet RF-laitteiden analysoimiseksi dynaamisissa, korkean amplitudin olosuhteissa.LSNA: t asettuvat skenaarioihin, jotka vaativat epälineaarisen käyttäytymisen ja laitteiden harmonisen muodostumisen, kuten satelliittiviestinnän ja tutkajärjestelmien, harmonisen muodostumisen analysoinnin.Tarjoamalla käsityksen siitä, kuinka laitteet toimivat reaalimaailmassa, suuritehoisilla olosuhteilla, LSNA: t ovat välttämättömiä vankkajen RF-järjestelmien kehittämiselle.

RF -verkkoanalysaattorien ominaisuudet
Mittaustyypit	RF -verkkoanalysaattorit kattavat laajan valikoiman mittausominaisuudet - SNAS: n perusamplitudimittauksista monimutkaisemmat vektorimittaukset VNA: ssa ja dynaamiset suuret signaalit Analyysi LSNA: ssa.Tämän alueen avulla he voivat käsitellä mitä tahansa yksinkertaisesta Tarkastukset hienostuneisiin analyyseihin.
Signaalin eheys	Edistyneet analysaattorit, kuten VNA: t ja LSNA: t ovat vakavia signaalin eheyden ylläpitämiseksi korkeataajuisissa komponenteissa. He tunnistavat ongelmat, kuten impedanssin epäsuhteet ja epälineaarisuudet, jotka ovat Dynaaminen optimaalisen suorituskyvyn varmistamiseksi.
Mukautuvuus	Nykyaikaiset verkkoanalysaattorit ovat usein modulaarinen, mikä tarkoittaa niitä laajentaa tai parantaa tiettyjen tutkimusten täyttämiseksi tai teollisuuden tarpeet.Tämä joustavuus tekee heistä arvokkaita huippuluokan suhteen tekniikan kehittäminen
Automaatio ja integraatio	Monissa verkkoanalysaattoreissa on ohjelmisto Tämä tukee automatisoitua testausta ja integrointia muihin testijärjestelmiin.Tämä kyky parantaa niiden tehokkuutta monimutkaisissa testausympäristöissä, Tekemällä niistä perustyökaluja edistyneissä testausasetuksissa.

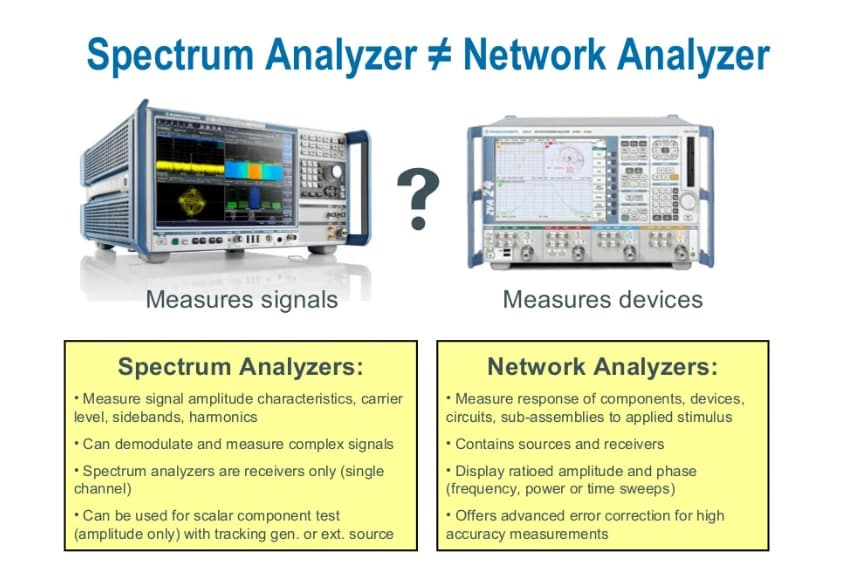

Kuva 5: RF -verkkoanalysaattorit ja spektrianalysaattorit

RF -verkkoanalysaattorit vs. spektrianalysaattorit: erot

RF -verkkoanalysaattorit ja spektrianalysaattorit ovat molemmat tarvittavia työkaluja elektronisten signaalien tutkimiseen, mutta ne palvelevat erilaisia ​​tarkoituksia.RF -verkkoanalysaattorit tuottavat aktiivisesti signaaleja komponenttien tai kokonaisten verkkojen suorituskyvyn ja eheyden arvioimiseksi.Ne tarjoavat yksityiskohtaisia ​​mittauksia sekä amplitudista että vaiheesta, jotka ovat vakavia verkkojen perusteellisesti karakterisoimiseksi ja ongelmien diagnosoimiseksi.Tämä kyky mahdollistaa syvän ymmärryksen siitä, kuinka verkko käyttäytyy erilaisissa käyttöolosuhteissa.

Eroa spektrianalysaattorit on suunniteltu tarkkailemaan ja analysoimaan ulkoisia signaaleja.Ne keskittyvät signaalispektrin ominaisuuksien, kuten signaalin voimakkuuden, taajuuden jakautumisen, harmonisten ja taustakohteiden, arviointiin.Toisin kuin RF -verkkoanalysaattorit, spektrianalysaattorit eivät tuota signaaleja;Sen sijaan he mittaavat ja analysoivat ulkoisista lähteistä peräisin olevia signaaleja.Tämä tekee niistä erityisen hyödyllisiä tehtävissä, kuten ympäristösignaalien seuranta tai sähkömagneettisten häiriöiden testaaminen.

Näiden työkalujen erilliset toiminnot korostavat niiden erikoistuneita käyttötarkoituksia.RF -verkkoanalysaattorit ovat ihanteellisia verkon komponenttien aktiiviseen testaamiseen ja kehittämiseen, mikä tarjoaa oivalluksia, jotka on haluttu verkon suunnitteluun ja vianetsintäyn.Toisaalta spektrianalysaattorit soveltuvat paremmin passiiviseen signaalianalyysiin, mikä tekee niistä valinta tehtäviin, kuten ympäristön seuranta ja signaalin häiriöiden havaitseminen.

Lohkokaavio vektoriverkkoanalysaattoreista

Vector Network Analyzer (VNA) -lohkokaavio on pysyvä ymmärtämään laitteen toimintaa ja avainkomponenttien, kuten signaalilähteiden, vastaanottimien ja käsittelyyksiköiden, asettamista.Tämä kaavio toimii suunnitelmana, joka osoittaa signaalien virtauksen VNA: n läpi ja selittää, kuinka kukin komponentti myötävaikuttaa signaalinkäsittelyyn.

Kuva 6: VNA -lohkokaavion komponentit

Signaalilähde: Tämä komponentti tuottaa ärsykkeen signaalin, joka lähetetään testaavalle laitteelle (DUT).Signaalilähde on koko mittausprosessin lähtökohta.

Suuntakytkimet/kytkimet: Nämä elementit ohjaavat ärsykkeen signaalia DUT: lle samalla erottaen heijastuneet ja lähetetyt signaalit.Ne varmistavat, että DUT: sta palaavat signaalit ohjataan oikein vastaanottimiin analysoitavaksi.

Vastaanottimet: Vastaanottimet kaappaavat sekä alkuperäisen ärsykkeen että DUT: n vastesignaalit havaitsemalla amplitudin ja vaiheen muutokset.Nämä tiedot ovat vakavia ymmärtämään, kuinka DUT muuttaa signaalia.

Vertailukanavat: Nämä kanavat tarjoavat lähtötilanteen signaalin, mikä mahdollistaa tarkan mittauksen siitä, kuinka DUT on muuttanut signaalia.Viite varmistaa, että mittaukset ovat tarkkoja kompensoimalla signaalireitin variaatiot.

Tietojen jalostajat: Kun signaalit on kaapattu, dataprosessorit analysoivat tietoja muuntamalla raakatiedot merkityksellisiksi parametreiksi, kuten sirontakertoimiksi.Nämä parametrit ovat hyödyllisiä DUT: n ominaisuuksien arvioinnissa.

Näyttöyksikkö: Lopuksi näyttöyksikkö visualisoi jalostetut tiedot tyypillisesti käyttämällä muotoja, kuten Smith-kaavioita ja suuruusvaiheisia kuvaajia.Nämä visualisoinnit auttavat käyttäjiä ymmärtämään intuitiivisesti DUT: n suorituskykyä ja käyttäytymistä.

Kuva 7: Vektoriverkkoanalysaattoreille (VNA) kalibrointitekniikat (VNA)

Tarkkojen mittausten kalibrointitekniikat

Vektoriverkkoanalysaattorien (VNA) tarkkuuden ja luotettavuuden ylläpitämiseksi tarvitaan kalibrointi.VNA: iin on edistyneitä kalibrointiominaisuuksia, jotka voidaan räätälöidä erilaisiin testausympäristöihin ja toimintatarpeisiin.Näiden joukossa on käyttäjän aloittama kalibrointi, joka mahdollistaa tarkat säädöt paikan päällä varmistaen, että mittaukset vastaavat tiettyjä olosuhteita.

• Vastauskalibrointi

Tämä on perusteellisin kalibrointimenetelmä, joka sisältää tunnettujen standardin mittauksen VNA: n vasteen säätämiseksi.Se on suoraviivainen tekniikka, joka sopii yksinkertaisiin tehtäviin, etenkin kun vaaditaan vain heijastusmittauksia.

• Koko yhdenportainen ja kahden porttinen kalibrointi

Nämä menetelmät tarjoavat kattavampia säätöjä.Tunnettujen standardien avulla ne korjaavat sekä suuruus- että vaihevirheet heijastus- ja lähetysmittauksissa.Nämä tekniikat ovat dynaamisia sovelluksille, jotka vaativat suurta tarkkuutta ja niitä käytetään yleisesti, kun sekä heijastuksen että lähetystietojen on oltava tarkkoja.

• Elektroninen kalibrointi (E-CAL)

Tämä tekniikka automatisoi kalibrointiprosessin käyttämällä sähköisesti ohjattuja standardeja.Se lyhentää merkittävästi asennusaikaa ja minimoi inhimillisten virheiden riskin.E-CAL on erityisen hyödyllinen ympäristöissä, joissa vaaditaan usein uudelleenkalibrointia muuttuvien testiolosuhteiden vuoksi.

Vektoriverkkoanalysaattorien sovellukset nykyaikaisessa tekniikassa

Vektoriverkkoanalysaattorit (VNA) vaaditaan instrumentteja eri aloilla, joilla on vaarallinen rooli RF -järjestelmien kehittämisessä ja testaamisessa.

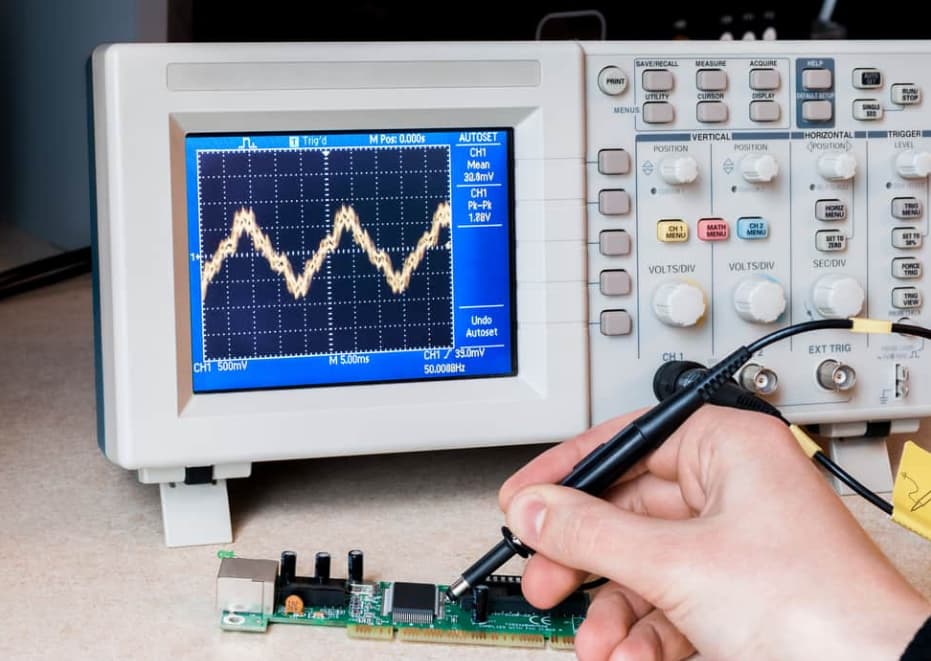

Kuva 8: Komponenttitestaus

VNA: t poistetaan RF -komponenttien, kuten vahvistimien ja suodattimien arvioimiseksi.Ne mittaavat dynaamisia parametreja, kuten voittoa, paluumenetelmää ja operatiivista vakautta, varmistaen, että kukin komponentti toimii määritettyjen rajojensa sisällä.

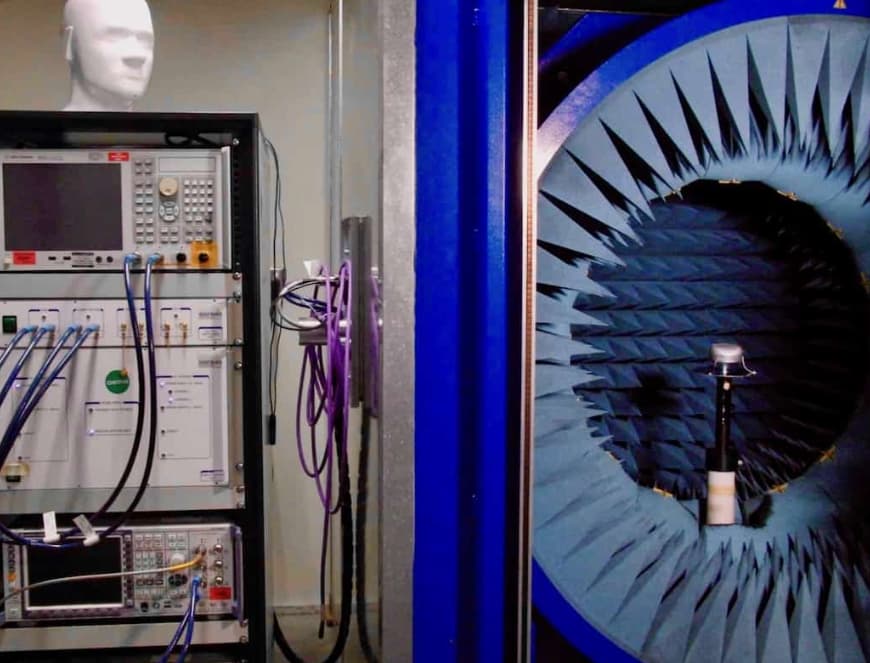

Kuva 9: ​​Antennin suunnittelu ja testaus

VNA: t ovat tärkeitä antennimallien optimoinnissa mittaamalla avainparametrit, kuten antennin vahvistus, säteilykuviot ja impedanssi.Nämä mittaukset auttavat parantamaan antennin suorituskykyä ja tehokkuutta.

Kuva 10: Kaapelitestaus

VNA: ita käytetään RF -kaapeleiden eheyden tarkistamiseen.Ne mittaavat lisäyshäviötä ja vaiheen vakautta, joita käytetään signaalin laadun ylläpitämiseen pitkillä etäisyyksillä.

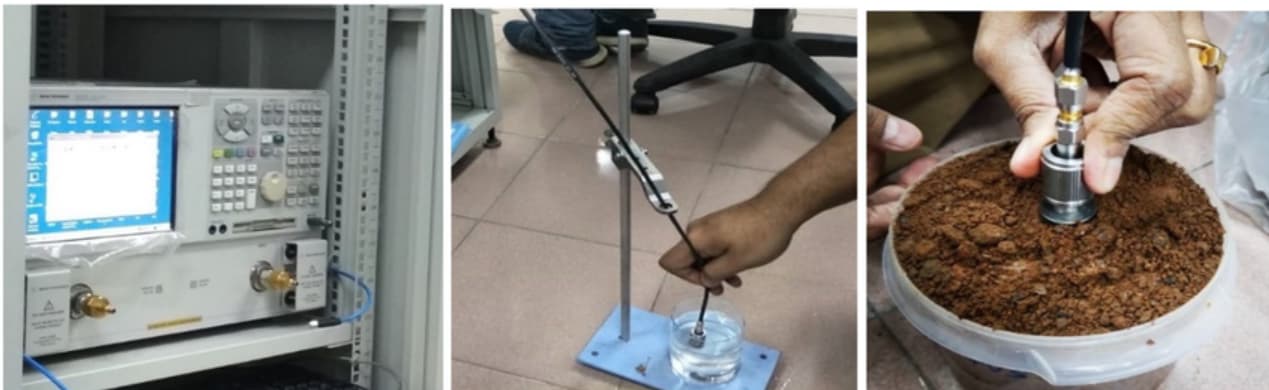

Kuva 11: Materiaalianalyysi

VNA: t voivat myös analysoida materiaalien dielektrisiä ominaisuuksia tarjoamalla vakavia tietoja elektroniikan valmistus- ja materiaalitieteelle.Tämä analyysi auttaa valitsemaan oikeat materiaalit tietyille sovelluksille.

Johtopäätös

Vektoriverkkoanalysaattorien (VNA) etsintä paljastaa niiden vaaditun roolin elektronisen ja RF -järjestelmän kehityksen valtakunnassa.Edistyneillä kyvyillään sekä amplitudin että vaiheen mittaamiseksi VNA: t tarjoavat analyysin syvyyden, jota ei voida saavuttaa yksinkertaisemmilla laitteilla, kuten skalaariverkon analysaattoreilla tai jopa spektrianalysaattoreilla.Niiden sovellus ulottuu pelkän komponenttien testaamiseen kattavan toimintojen kattavan sarjan, joka sisältää hienostuneet kalibrointitekniikat, yksityiskohtaisen verkon karakterisoinnin ja monimutkaisten RF -reittien optimoinnin.VNA: t ovat monimuotoisilla ominaisuuksillaan ja integroinnilla nykyaikaisiin ohjelmistoihin, jotka ovat kulmakivinä teknologisessa infrastruktuurissa, ajavat innovaatioita ja tarkkuutta kaikessa televiestinnästä satelliittijärjestelmiin.

Tämä täydellinen analyysi ei vain korosta VNA: ien teknistä kykyä, vaan myös heijastaa niiden evoluutio etenemistä mukautuessaan nykyaikaisten teknologiamaisemien vaatimuksiin.Keskustelu korostaa VNA: ien vakavaa merkitystä suunnittelun tehokkuuden, järjestelmän luotettavuuden ja operatiivisen huippuosaamisen varmistamisessa eri korkean panoksen aloilla.Teknologian edistyessä VNA: n rooli todennäköisesti kasvaa, mikä heijastaa meneillään olevia innovaatioita ja elektronisten järjestelmien kasvavaa monimutkaisuutta.
