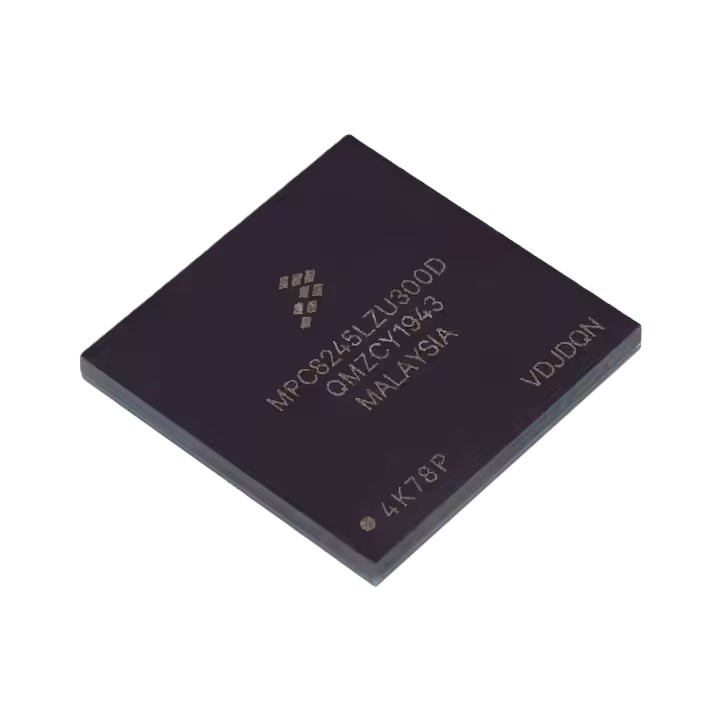

MPC8245LZU300D Ymmärtäminen Täydellinen opas

MPC8245LZU300D on tehokas prosessori, joka yhdistää laskenta- ja liitettävyysominaisuudet, mikä tekee siitä hyödyllisen monille sovelluksille.Se sisältää PowerPC ™ MPC603E -ytimen ja PCI -sillan, mikä mahdollistaa sujuvan integraation muistiin ja oheislaitteisiin.SDRAM: n, ROM: n ja Flashin tuella se yksinkertaistaa järjestelmän suunnittelua ja parantaa tehokkuutta.Siinä on myös PCI -käyttöliittymä, DMA -ohjain ja useita viestintävaihtoehtoja, mikä tekee siitä joustavan valinnan verkko-, tallennus- ja teollisuusjärjestelmiin.Integroitu virranhallinta auttaa optimoimaan energiankulutusta, kun taas sen luotettava suorituskyky varmistaa vakaan toiminnan.Työskenteletkö verkkolaitteiden, automaation tai tallennusjärjestelmien parissa, tämä prosessori tarjoaa nopeuden ja yhteyden tasapainon.Tässä artikkelissa opit sen ominaisuuksista, teknisistä tiedoista, sovelluksista ja muista ymmärtämään, miten se sopii projekteihisi.

Luettelo

Yleiskatsaus MPC8245LZU300D

Se MPC8245LZU300D on monipuolinen prosessori, joka yhdistää PowerPC ™ MPC603E -ydin PCI -sillan kanssa, mikä mahdollistaa PCI -oheislaitteiden ja vakiorajapintojen saumattoman integroinnin.Sen edistynyt muistinohjain hallitsee tehokkaasti erilaisia ​​ROM- ja SDRAM -tyyppejä yksinkertaistaen järjestelmän suunnittelua.Tuotelinjan toisena tarjouksena MPC8245LZU300D tarjoaa edelleen vahvaa tukea teollisuusstandardien rajapinnoille MPC603E-ytimen rinnalla.

Katso yksityiskohtaiset eritelmät MPC8245 -integroidusta prosessorin referenssikäsikirjasta (MPC8245UM).Päästäksesi viimeisimpiin päivityksiin tai virheisiin käymällä käsikirjan takakannessa luetellulla verkkosivustolla.

Tarjoamme kilpailukykyistä hinnoittelua MPC8245LZU300D: n irtotavarana.Ota yhteyttä tänään keskustellaksesi vaatimuksistasi ja turvata projektiisi parhaat tarjoukset.

MPC8245LZU300D: n keskeiset ominaisuudet

Suorituskykyinen prosessorin ydin

MPC8245LZU300D: ssä on tehokas superscalaarinen prosessorin ydin, mukaan lukien yksiköt kokonaisluku- ja liukulukujen toimintoihin, samoin kuin kuormitus/varastointi- ja haarojen käsittely.Sen mukana tulee 16 kb ohjeet välimuistia ja 16 kb: n datavälimuistia, jotka molemmat voidaan lukita kokonaan tai osittain.Prosessori tukee myös dynaamista virranhallintaa NAP-, Doze- ja Sleep -tiloilla.

Monipuolinen perifeerinen logiikka

Tämä prosessori tarjoaa joustavan perifeerisen logiikkaväylän, jolla on erilaiset käyttötaajuudet ja linja -autojen jakajasuhteet.Siinä on 32-bittinen osoiteväylä ja 64-bittinen dataväylä, joka tukee täyden muistin koheraatiota ja putkistoa.Kaupan kerääminen on käytössä oheislogiikkaväylälle PCI-kirjoituksista.

Edistynyt muistirajapinta MPC8245LZU300D tukee jopa 2 Gt SDRAM: ää korkeakaistaisella 32- tai 64-bittisellä dataväylällä.Siihen mahtuu yhdestä kahdeksan muistilaitteen pankkia, jotka vaihtelevat välillä 16 mb - 512 Mt.Ominaisuuksiin kuuluvat kirjoituspuskurointi PCI: lle ja prosessorin käyttöoikeuksille, pariteetin tuki, luku-modify-Write tai ECC sekä ROM-, Flash- ja yleiskäyttöisten I/O-porttien rajapinnat.

Vahva PCI -käyttöliittymä

Suoritin, joka on varustettu 32-bittisellä PCI-rajapinnalla, joka toimii jopa 66 MHz, PCI 2.2 -yhteensopiva ja tukee 5,0-V-toleranssia.Se mahdollistaa kaksoisosoitejaksot 64-bittiselle osoitteeksi, pääsy PCI-muistiin, I/O: lle ja kokoonpanotiloille ja tarjoaa valittavissa olevia suuria tai vähän tai pieniä toimintoja.Lisäominaisuuksia ovat myymälöiden kerääminen, muistin esikäsittely, laitteistojen vahvistettu koherenssi, PCI-väylän välimiesmenettely viidellä pyyntö-/apurahalla, agenttitilan ominaisuudet ja osoitteen käännösyksiköt.

Integroitu DMA -ohjain

Kaksikanava DMA-ohjain tukee suoria ja ketjuttamismuotoja, mikä mahdollistaa siirtojen automaattisen yhdistämisen.Se tarjoaa sironta-keräysominaisuuksia lukemiseen tai kirjoittamiseen, joka on ei-jatkuvaa muistia.Siirtovaihtoehtoihin kuuluvat paikallinen ja paikallinen muisti, PCI-PCI-muistin, paikallisen PCI-muistin ja PCI-to-paikallinen muistin.

Muita integroituja ominaisuuksia

MPC8245LZU300D sisältää viestiyksikön, jossa on ovikello- ja viestikerroksia, I2C -ohjain, jolla on täysi pää-/orjatuki, ohjelmoitava keskeytysohjain, jossa on laitteisto- ja sarjakatkokset, neljä ohjelmoitavaa ajastinta, kaksi UART: ta, integroitu PCI -väylä ja SDRAM -kellon luominen ja ohjelmoitava lähtöPCI -väylä- ja muistirajapintojen ohjaimet.

Tekniset eritelmät

Freescale Semiconductor, Inc. -yrityksen (NXP Semiconductors), MPC8245LZU300D, tekniset tekniset tiedot.

Määrite	Arvo
Valmistaja	Freescale -puolijohde (NXP)
Ydinprosessori	Powerpc 603e
Nopeus	300MHz
Ytimien lukumäärä	1 ydin, 32-bittinen
RAM -ohjaimet	Sdram
Jännite - I/O	3,3 V
Paketti / kotelo	352-LBGA
Toimittajan laitepaketti	352-TBGA (35x35)
Asennustyyppi	Pintakori
Käyttölämpötila	0 ° C ~ 105 ° C (TA)
Rajapinnat	I²c, i²o, pci, uart
Grafiikan kiihtyvyys	-
Ethernet	-
USB	-
SATA	-
Turvaominaisuudet	-
Näyttö- ja käyttöliittymäohjaimet	-
Pääprosessorit/DSP	-
Paketti	Massa

MPC8245LZU300D: n lohkokaavio

MPC8245LZU300D: n lohkokaavio osoittaa, kuinka prosessorin eri osat toimivat yhdessä.

Yläosassa on prosessorin ydinlohko, joka vastaa ohjeiden käsittelystä ja laskelmien suorittamisesta.Se sisältää ohjeyksikön, kokonaislukuyksikön, liukulukuyksikön ja kuormitus-/tallennusyksikön.Nämä osat toimivat yhdessä tietojen käsittelemiseksi tehokkaasti.Tietovälimuisti ja ohjeet -välimuisti auttaa nopeuttamaan toimintoja tallentamalla usein käytettyjä tietoja.

Tämän alapuolella oheislogiikkaväylä yhdistää ytimen muihin tärkeisiin osiin.Tämä osa sisältää muistinohjaimen, joka hallinnoi tiedon tallentamista ja käyttöä.PCI -väylärajapinta auttaa prosessoria kommunikoimaan muiden laitteistokomponenttien, kuten muistin ja ulkoisten laitteiden kanssa.

Perifeerinen logiikka lohko sisältää erilaisia ​​ohjausyksiköitä.DMA -ohjain hallitsee tiedonsiirtoja käyttämättä liikaa prosessointitehoa.Keskeytysohjain käsittelee eri signaaleja kytketyistä laitteista varmistaen sujuvan toiminnan.I²C -ohjain tukee viestintää pienempien laitteiden, kuten anturien ja EEPROM: n kanssa.Välityspisteiden laitos auttaa seuraamaan virheenkorjausta varten.

Oikealla puolella tietoväylä ja ECC -ohjain käsittelevät tietojen liikkumista ja virheen tarkistusta tarkkuuden ylläpitämiseksi.PCI -väyläkellot ja oskillaattori (OSC_IN) varmistavat oikean ajoituksen ja synkronoinnin.

MPC8245LZU300D: n käyttö ja sovellukset

Verkostolaitteet

MPC8245LZU300D sopii hyvin verkkolaitteisiin, kuten reitittimiin ja kytkimiin.Sen integroitu PCI-rajapinta ja nopea prosessointi mahdollistavat tehokkaat tiedonkäsittely- ja viestintätehtävät.

Tietojen tallennusratkaisut

Tallennusjärjestelmissä, kuten RAID-ohjaimissa ja verkkoon kiinnitettyjen tallennusten, tämä prosessori hallitsee tiedonsiirtoja ja tallennustoimintoja tehokkaasti varmistaen luotettavan suorituskyvyn.

Teollisuusautomaatio

Teollisuuden ohjausta ja automatisointia varten MPC8245LZU300D tarjoaa vankan suorituskyvyn monimutkaisten ohjausalgoritmien ja reaaliaikaisen tietojenkäsittelyn käsittelemiseksi, järjestelmän reagoivuuden parantamiseksi.

Kulutuselektroniikka

Tätä prosessoria käytetään myös kulutuselektroniikassa, joka tarjoaa tarvittavan laskentavoiman laitteille, kuten tulostimille ja kopiolaitteille, varmistaen sujuvan toiminnan ja tehokkaan tehtävänhallinnan.

MPC8245LZU300D: n ääriviivat mitat

MPC8245LZU300D: n ääriviivat osoittavat sirun fyysisen koon ja muodon.

Yläkuva antaa katsauksen sirun tasaiseen pintaan, pienellä pisteellä merkitsemällä kulmaa, jossa A1 -nasta sijaitsee alareunassa.Alareunanäkymä näyttää PIN -järjestelmän, jossa liitännäisiin käytetään 352 juotepalloa.

Sivunäkymä näyttää sirun eri osien paksuuden ja korkeuden.Mittaukset ovat millimetreinä, leveys ja korkeus vaihtelevat välillä 34,8 mm - 35,2 mm.Kuulakorkeus (etäisyys kunkin tapinan välillä) on 1,27 mm, kun taas pakkauksen korkeus on välillä 0,85 - 0,95 mm.

Tämä kaavio auttaa ymmärtämään, kuinka MPC8245LZU300D sopii piirilevyyn varmistaen asianmukaisen sijoituksen ja yhteyden.

MPC8245LZU300D: n edut ja haitat

Edut

• Todistettu PowerPC 603e -arkkitehtuuri, joka tarjoaa luotettavan suorituskyvyn

• Tukee erilaisia ​​vakiorajapintoja, kuten I2C, I²o, PCI ja UART

• Sopii kustannusherkkiin sulautettuihin sovelluksiin, jotka vaativat peruskäsittelyä

Haitat

• Rajoitettu prosessointiteho uudempiin prosessoriin verrattuna

• Ei saa tukea uusimpia reuna -rajapintoja

• Mahdollisesti suurempi virrankulutus kuin nykyaikaiset pienitehoiset vaihtoehdot

MPC8245LZU300D -vaihtoehdot

Osanumero	Valmistaja	Keskeiset ominaisuudet	Käytä tapausta/muistiinpanoja
MPC8245LZU333D	Freescale -puolijohde	333MHz: n nopeus, 1 Core PowerPC 603E, SDRAM -ohjain, 3,3 V I/O-jännite, pintakiinnitys, 352-TBGA-pakkaus	Sopii sovelluksiin, jotka vaativat korkeampaa käsittelyä Nopeus ja sama ympäristötoleranssi.
MPC8245TVV266D	Freescale -puolijohde	266MHz Speed, 1 Core PowerPC 603E, SDRAM -ohjain, 3,3 V I/O-jännite, pintakiinnitys, 352-TBGA-pakkaus	Hyvä järjestelmille, jotka tarvitsevat maltillista suorituskykyä laajemmalla Lämpötila-alue (-40 ° C ~ 105 ° C).
MPC8245LVV333D	Freescale -puolijohde	333MHz: n nopeus, 1 Core PowerPC 603E, SDRAM -ohjain, 3,3 V I/O-jännite, pintakiinnitys, 352-TBGA-pakkaus	Paras sovelluksille, joilla on korkeammat nopeusvaatimukset ja Laajempi lämpötila -alue (0 ° C ~ 105 ° C).

Ostoopas MPC8245LZU300D

MPC8245LZU300D on budjettiystävällinen valinta sulautetuille malleille, jotka tarvitsevat tasaista prosessointitehoa.Se toimii hyvin järjestelmissä, joissa kustannus- ja luotettavuus on merkitystä, mikä sopii hyvin teollisuuden hallintaan, verkottumiseen ja tallennusratkaisuihin.

Löydät helposti kehitystyökaluja ja tukea NXP -puolijohdeilta, mikä auttaa sinua virtaviivaistamaan suunnitteluprosessiasi.Sen yhteensopivuus vakiorajapintojen, kuten PCI, I2C ja UART, kanssa sallii sujuvan integroinnin eri sovelluksiin.

Tämä prosessori tarjoaa myös joustavuutta, jonka avulla voit mukauttaa sitä järjestelmän tarpeiden perusteella.Rakennatko uutta tuotetta tai päivittää olemassa olevaa, MPC8245LZU300D antaa sinulle tasapainon suorituskyvystä ja kohtuuhintaisuudesta.

Tietoja valmistajasta

MPC8245LZU300D on suunnitellut Freescale Semiconductor, joka on nyt osa NXP -puolijohteita.NXP, joka tunnetaan luotettavien ja korkealaatuisten sulautettujen ratkaisujen tuottamisesta, keskittyy tietojenkäsittelyn, verkottumisen ja teollisuussovellusten innovaatioihin.

Voit luottaa heidän kokemukseensa prosessorien kehittämisessä, jotka tasapainottavat suorituskykyä, voiman tehokkuutta ja joustavuutta.Vahvan teollisuuden tuen ja monenlaisten kehitystyökalujen avulla NXP helpottaa heidän tuotteidensa integrointia järjestelmiin.

Suunnittelitpa uutta tekniikkaa tai parantaessasi olemassa olevaa, NXP: n sitoutuminen sulautettuihin ratkaisuihin varmistaa, että saat tarpeitasi vastaavan prosessorin.

Johtopäätös

MPC8245LZU300D on luotettava prosessori, joka tarjoaa suorituskyvyn, joustavuuden ja kohtuuhintaisuuden tasapainon.Se integroi PowerPC -ytimen, PCI -rajapinnan ja muistinohjaimen, mikä tekee siitä vahvan valinnan verkko-, tallennus- ja teollisuussovelluksiin.Standardirajapintojen ja tehokkaan tiedonkäsittelyn tuella se yksinkertaistaa järjestelmän suunnittelua ja kehitystä.Jos tarvitset luotettavan prosessorin projektillesi, MPC8245LZU300D on vankka vaihtoehto harkittavaksi.
