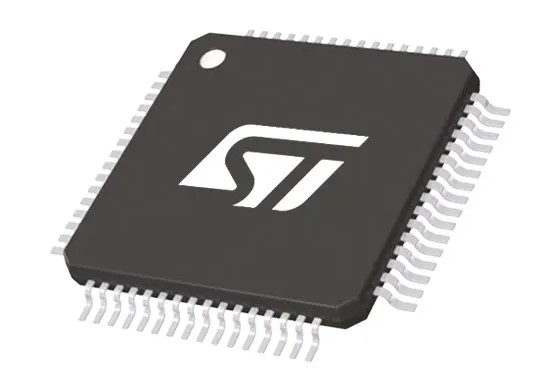

STM32F103RCT6 MICROCONTROLLER Selitettiin

STM32F103RCT6 -mikrokontrolleri on suunniteltu toimittamaan luotettava suorituskyky edistyneillä prosessointiominaisuuksilla ja rikkailla ominaisuuksilla.ARM Cortex-M3 -ytimen ympärille rakennettu, se tarjoaa saumattoman toiminnan, joustavat virtavaihtoehdot ja tehokkaan muistin käytön.Tässä artikkelissa tutkitaan sen keskeisiä ominaisuuksia, teknisiä tietoja ja sovelluksia, jotka auttavat sinua ymmärtämään sen ominaisuuksia.

Luettelo

Yleiskatsaus STM32F103RCT6: sta

Se STM32F103RCT6 on rakennettu käsivarren Cortex-M3 32-bittisen RISC-ytimen ympärille, joka on suunniteltu toimimaan tehokkaasti 72 MHz: n nopeudella.Se yhdistää tämän prosessointikyvyn nopeasti sulautettuihin muistoihin, jotka tarjoavat jopa 512 ktes flash -muistia ja 64 kt SRAM: ta.Nämä on pariksi laaja valikoima edistyneitä I/OS: ää ja oheislaitteita, jotka yhdistyvät saumattomasti kahden APB -väylän läpi.

Tämä mikrokontrolleri erottuu, koska se tarjoaa kolme 12-bittistä ADC: tä, neljä yleiskäyttöistä 16-bittistä ajastinta ja kaksi PWM-ajastinta.Tämän lisäksi siinä on rikas kommunikaatiorajapintojen kokoelma, kuten I2C, SPI, I2S, SDIO, USB, CAN ja useita USARTS, jotka palvelevat sekä vakio- että edistyneitä sovellusvaatimuksia.

Laite toimii tehokkaasti laajalla lämpötila-alueella -40 ° C- +105 ° C ja toimii joustavalla virtalähteellä välillä 2,0-3,6 V. Se tarjoaa myös useita virransäästötiloja, joten se sopii pienen energian malleihin ilmanVähentävä toiminnallisuus.

Nämä ominaisuudet tekevät STM32F103RCT6: sta mukautuvan ratkaisun erilaisiin sovelluksiin.Työskenteletkö moottori -asemien, lääkinnällisten laitteiden tai pelin oheislaitteiden parissa, tämä mikrokontrolleri pystyy käsittelemään kaiken.Se sopii myös teollisuuden automaatioon, GPS -järjestelmiin ja kulutuselektroniikkaan, kuten hälytyksiin, tulostimiin ja LVI -järjestelmiin.Sen monipuolisuus ja vankka suorituskyky erottavat sen luotettavaksi valinnaksi useiden kenttien välillä.

STM32F103RCT6 PIN -ASENNUS

STM32F103RCT6 CAD -yksityiskohdat

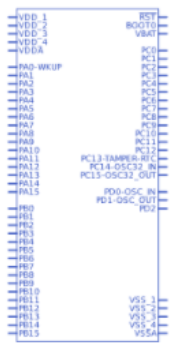

STM32F103RCT6 -symboli

STM32F103RCT6 Jalanjälki

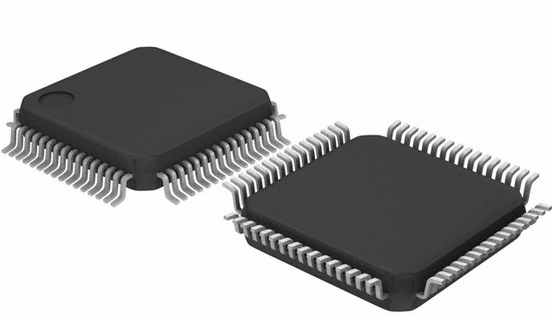

STM32F103RCT6 3D -malli

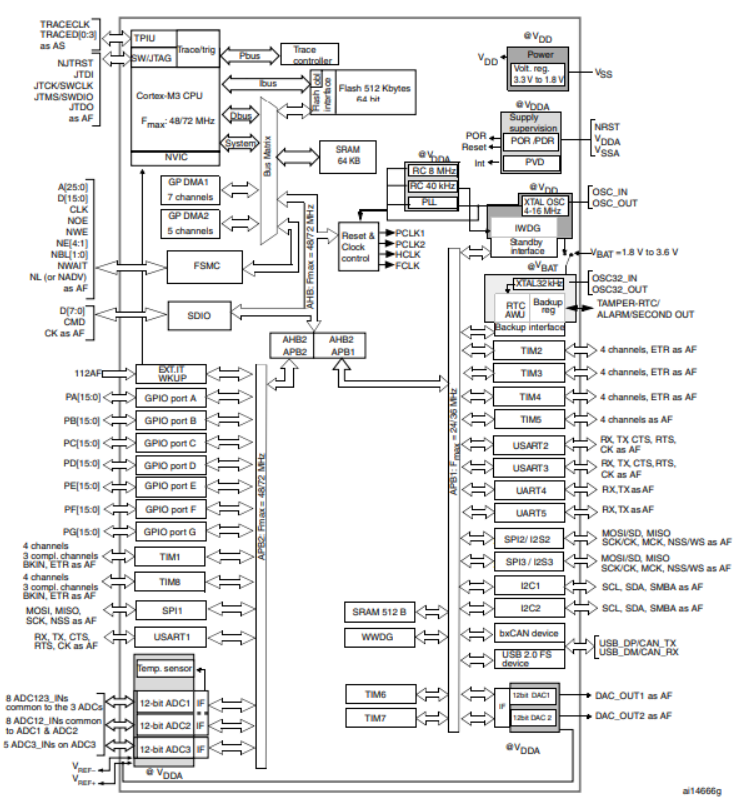

STM32F103RCT6 Funktionaalinen lohkokaavio

STM32F103RCT6 -virtalähteen asettelu

STM32F103RCT6 -tekniset tiedot

Tekniset tekniset tiedot, ominaisuudet, ominaisuudet ja komponentit stmicroelectronics STM32F103RCT6: n vertailukelpoisilla eritelmillä.

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 7 kuukautta sitten)
Tehtaan läpimenoaika	10 viikkoa
Asennustyyppi	Pintakori
Paketti / kotelo	64-LQFP
Pintakori	KYLLÄ
Nastat	64
Tietomuuntimet	A/D 16X12B;D/A 2x12b
I/OS: n lukumäärä	51
Tarkkailuajastimet	Kyllä
Käyttölämpötila	-40 ° C ~ 85 ° C TA
Pakkaus	Tarjotin
Sarja	STM32F1
JESD-609-koodi	E4
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	3 (168 tuntia)
Päätteiden lukumäärä	64
Irtisanominen	SMD/SMT
Terminaalipinta	Nikkeli/palladium/kulta (ni/pd/au)
Enimmäisvoiman hajoaminen	444MW
Terminaalin sijainti	Neli
Terminaalimuoto	Lokisiipi
Toimitusjännite	3,3 V
Päätepiste	0,5 mm
Taajuus	72MHz
Perusosanumero	STM32F103
Nastaluku	64
Syöttöjännite-min (VSUP)	2V
Rajapinta	CAN, I2C, I2S, IRDA, LIN, SDIO, SPI, UART, USART, USB
Muistin koko	256 kt
Oskillaattorityyppi	Sisäinen
Ram -kokoinen	48k x 8
Jännite - Syöttö (VCC/VDD)	2V ~ 3,6 V
UPS/UCS/Perifeerinen ICS -tyyppi	Mikrokontrolleri, RISC
Bittien lukumäärä	32
Ydinprosessori	ARM® Cortex®-M3
Oheislaitteet	DMA, Motor Control PWM, PDR, POR, PVD, PWM, Temp -anturi, WDT
Ohjelmamuistityyppi	Salama
Ydinkoko	32-bittinen
Ohjelman muistin koko	256 kt 256k x 8
Liitettävyys	Canbus, I2C, Irda, Linbus, Spi, Uart/Usart, USB
Toimitusvirta-max	70MA
Bittikoko	32
On ADC	KYLLÄ
DMA -kanavat	KYLLÄ
Tietoväylän leveys	32b
PWM -kanavat	KYLLÄ
Ajastimien lukumäärä	8
Tiheys	2 Mt
Ydinarkkitehtuuri	Varsi
ADC -kanavien lukumäärä	16
I2C -kanavien lukumäärä	2
SPI -kanavien lukumäärä	3
Korkeus	1,45 mm
Pituus	10 mm
Leveys	10,2 mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

STM32F103RCT6 -avainominaisuudet

Ydinsuorituskyky

STM32F103RCT6: n virtalähde 32-bittisellä Cortex-M3-suorittimella, joka toimii enimmäistaajuudella 72 MHz.Se tarjoaa tehokkaan prosessoinnin 1,25 DMIPS/MHz: n suorituskyvyn varmistaen sujuvan ja luotettavan toiminnan.Ydin tukee yhden syklin kertolaskua ja laitteistojakoa, jotka ovat ihanteellisia monimutkaisten laskelmien käsittelemiseen nopeasti.

Muistivaihtoehdot

Tämä mikrokontrolleri tarjoaa joustavia muistiratkaisuja, joissa on 256 - 512 kt Flash -muistia ohjelman tallennustilaa varten ja jopa 64 kt SRAM: ää tietojen käsittelyä varten.Se tukee myös staattista muistinohjainta neljällä siruvalintavaihtoehdolla, mikä mahdollistaa saumattoman integroinnin eri muistityyppeihin, mukaan lukien kompakti Flash, SRAM, PSRAM, NOR ja NAND.Lisäksi se sisältää LCD -rinnakkaisrajapinnan, joka on yhteensopiva 8080- ja 6800 -tilojen kanssa.

Kello- ja virranhallinta

STM32F103RCT6 varmistaa luotettavan tehon ja kellonhallinnan.Se toimii 2,0-3,6 V: n virtalähteellä ja sisältää ominaisuuksia, kuten Power-On Reset (POR), Power-Down Reset (PDR) ja ohjelmoitavan jännitteen ilmaisimen (PVD).Laite tukee erilaisia ​​oskillaattoreita, mukaan lukien 4-16 MHz: n kristallioskillaattori, 8 MHz: n tehdaslevetty RC-oskillaattori ja 32 kHz: n oskillaattori RTC-sovelluksiin, joissa kaikissa on sisäänrakennetut kalibrointivaihtoehdot.

Pienitehoiset tilat

Energiatehokkaissa sovelluksissa tämä mikrokontrolleri tarjoaa useita pienitehoisia tiloja, mukaan lukien uni, stop ja valmiustila.Nämä tilat auttavat vähentämään virrankulutusta säilyttäen samalla toiminnot.VBAT-tarjonta varmistaa, että RTC- ja varmuuskopiorekisterit pysyvät toiminnassa jopa pienitehoisissa olosuhteissa.

Edistyneet ADC -ominaisuudet

Laite sisältää kolme 12-bittistä analogista-digitaalista muuntimia (ADC), joilla on nopea 1 µs: n muuntamisnopeus, joka tukee jopa 21 syöttökanavaa.Nämä ADC: t voivat käsitellä laajan muuntamisalueen välillä 0-3,6 V ja tarjota kolminkertaisia ​​näyte- ja pidätysominaisuuksia.Sisäänrakennettu lämpötila-anturi lisää lisää monipuolisuutta valvontasovelluksiin.

Integroidut DAC: t

Mukana on kaksi 12-bittistä digitaaliseen analogiamuuntimeen (DAC), mikä mahdollistaa tarkan analogisen signaalin muodostumisen.Nämä DAC: t sopivat sovelluksiin, jotka vaativat sujuvia ja tarkkoja analogisia lähtöjä.

DMA -ohjain

12-kanavainen suoran muistin pääsy (DMA) -ohjain yksinkertaistaa tiedonsiirtoa oheislaitteiden, kuten ajastimien, ADC: n, DAC: n, SDIO: n, I2S: n, SPI: n, I2C: n ja USARTS: n välillä.Tämä vähentää prosessorin kuormaa ja parantaa yleistä tehokkuutta.

Virheenkorjaus ja kehitys

STM32F103RCT6 tukee edistyneitä virheenkorjausta sarjalangan debugilla (SWD) ja JTAG -rajapinnoilla.Lisäksi Cortex-M3-sulautettu jäljitys Macrocell tarjoaa parannettuja virheenkorjausominaisuuksia kehitykseen ja testaamiseen.

Nopea I/O-portit

Tässä mikrokontrollerissa on enintään 112 nopeaa I/O -porttia, 51, 80 tai 112 I/OS: llä pakkauksesta riippuen.Monet näistä porteista ovat 5 V-sietokykyä, joten ne sopivat yhdistämiseen ulkoisten komponenttien kanssa useissa sovelluksissa.Jokainen I/O voidaan kartoittaa ulkoisiin keskeytysvektoreihin, mikä mahdollistaa joustavat kokoonpanot.

STM32F103RCT6 Fyysiset mitat

Valmistajatiedot STM32F103RCT6: sta

STM32F103RCT6 -mikrokontrollerin valmistaja stmicroelectronics on johtava maailmanlaajuinen puolijohdeyhtiö.He ovat erikoistuneet laajan valikoiman mikroelektroniikkaratkaisujen toimittamiseen yhdistämällä asiantuntemuksen piin suunnittelusta ja järjestelmän integroinnista.Niiden tuotteet ovat olennainen osa erilaisia ​​sovelluksia, mukaan lukien teollisuusautomaatio, kulutuselektroniikka ja autojärjestelmät.STM32F103RCT6 on esimerkki heidän sitoutumisestaan ​​tarjota korkealaatuisia, monipuolisia mikrokontrolleriyksiköitä, jotka vastaavat monipuolisia teollisuuden tarpeita.

Osat, joilla on samanlaiset tekniset tiedot kuin STM32F103RCT6

Oikealla olevilla osilla on samanlaisia ​​eritelmiä kuin stmicroelectronics STM32F103RCT6.

Ominaisuus	STM32F103RCT6	MK20DX256VLH7	STM32F105RCT6	STM32F107RCT6	STM32F105RCT7
Valmistaja	Stmicroelectronics	NXP USA Inc.	Stmicroelectronics	Stmicroelectronics	Stmicroelectronics
Paketti / kotelo	64-LQFP	64-LQFP	64-LQFP	64-LQFP	64-LQFP
Nastat	64	64	-	64	64
Ydinarkkitehtuuri	Varsi	Varsi	-	Varsi	Varsi
Tietoväylän leveys	32 b	32 b	-	32 b	32 b
I/O: n lukumäärä	51	51	40	51	51
Rajapinta	CAN, I2C, I2S, IRDA, LIN, SDIO, SPI, UART, USART, USB	CAN, Ethernet, I2C, I2S, Irda, Lin, Spi, Uart, Usart, USB	-	CAN, I2C, I2S, IRDA, LIN, SPI, UART, USART, USB	CAN, I2C, I2S, IRDA, LIN, SPI, UART, USART, USB
Muistin koko	256 kb	256 kb	-	256 kb	256 kb
Toimitusjännite	3,3 V	3,3 V	3,3 V	3,3 V	3,3 V
